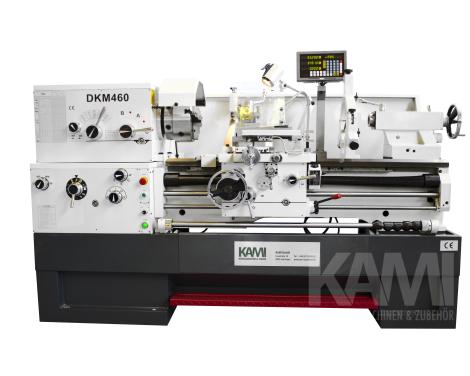

L+Z Drehmaschine - DKM 460
Abbildung ähnlich

L+Z Drehmaschine

DKM 460

Leit- und Zugspindeldrehmaschine mit 80 mm Spindeldurchlass und kräftigem 5,5kW Motor.


Technische Daten

Spitzenhöhe 230 mm
Spitzenweite
Umlaufdurchmesser über Bett 460 mm
Umlaufdurchmesser in der Kröpfung 700 mm
Umlaufdurchmesser über Support 290 mm
Spindelbohrung 80 mm
Spindelnase Camlock D1 - 8/MK 5
Drehzahlbereich 25 - 1800 U/min (12 Stufen)
Bereich Längsvorschübe 0,06 - 2,46 mm/U; 61 Stufen
Bereich Planvorschübe 0,03 - 1,23 mm/U; 61 Stufen
Metrische Gewinde 0,1 - 14 mm; 41 Stufen
Zollgewinde 1-5/8 - 72 Gang/Zoll; 61 Stufen
Pinolen-ø 75 mm
Pinolenweg 150 mm
Pinolenaufnahme MK 5
Verfahrweg Obersupport Z0 100 mm
Verfahrweg Plan X 280 mm
Verfahrweg längs Z 890 mm
Motorleistung 5,5 kW/ 400 Volt
Gewicht 2,350.00 kg
Abmessungen 2310x1000x1255 mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8606
  • 80 mm Spindeldurchlass
  • manuelle Bettbahnschmierung
  • nachstellbare Hauptspindellager
  • Zahnräder gehärtet und geschliffen
  • Mikrometer Endanschlag
  • Mehrfachendanschlag in Längsachse
  • Überlastkupplung im Schlosskasten
  • herausnehmbare Bettbrücke
  • Mikrometerendanschlag (5-fach verstellbarer)
  • 3-Achsen digitales Messsystem fertig montiert
  • Spritzschutzwand
  • Kühlmitteleinrichtung

Lieferumfang (Im Preis enthalten)

3-Achsen Digitalanzeige, 3-Backenfutter Ø 250 mm, 4-Backen Planscheibenfutter Ø 315 mm, Wechselrädersatz, Futterschutz, stehende + mitlaufende Lünette, 24V Betriebsleuchte, Spindelbremse, Kühlmitteleinrichtung, Spritzwand,div. Reduzierungen, Bedienwerkzeug.

Motorleistung
15.800,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Lieferbar / Abholbereit

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
