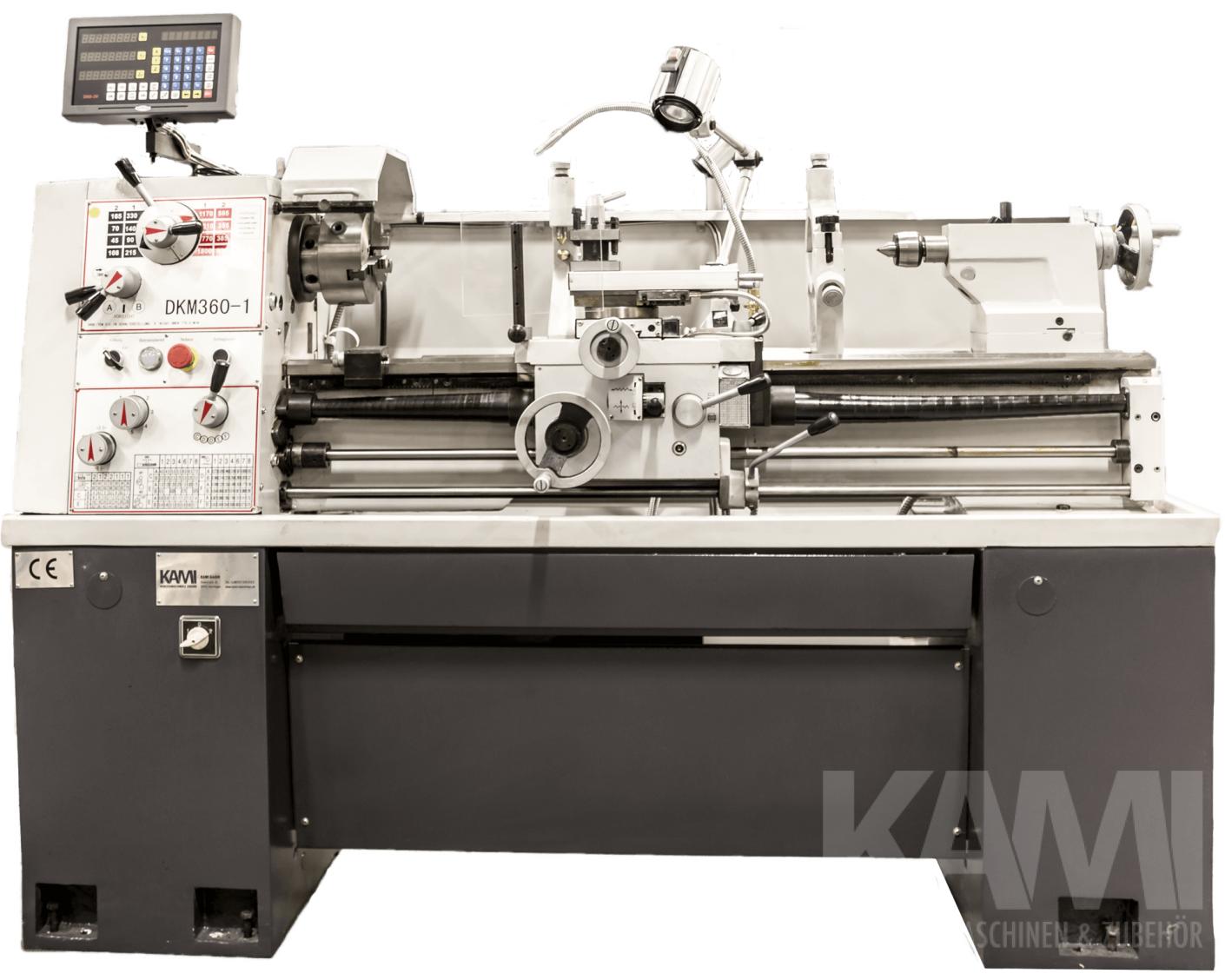

Technische Daten
Spitzenhöhe | 180 mm |
Spitzenweite | 1000 mm |
Bettbreite | 206 mm |
Umlaufdurchmesser über Bett | 356 mm |
Umlaufdurchmesser in der Kröpfung | 506 mm |
Umlaufdurchmesser über Support | 220 mm |
Spindelbohrung | 38 mm |
Drehzahlbereich | 45 - 1800 U/min |
Spindelnase | DIN 55029 D1-4/MK 5 |

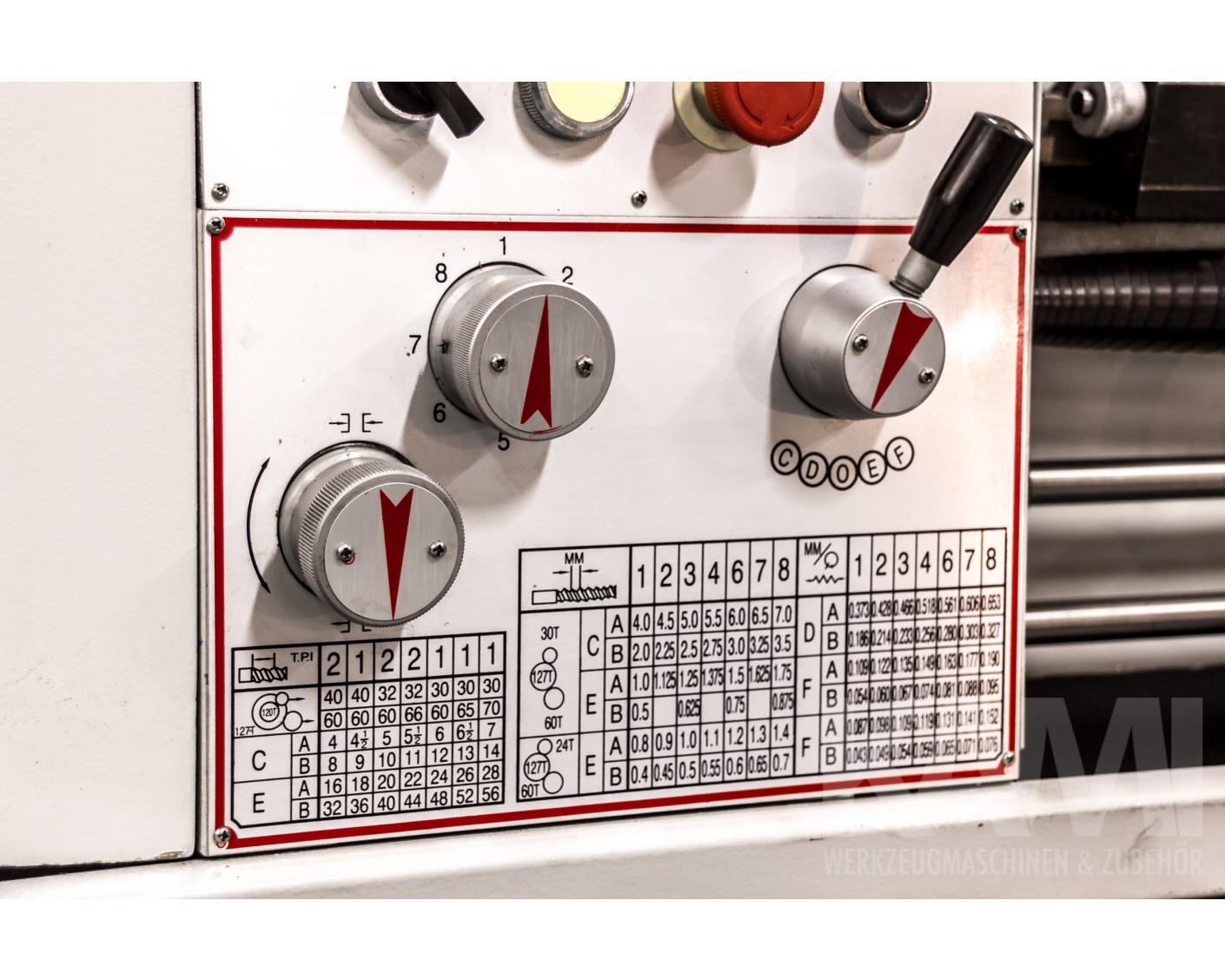

Bereich Längsvorschübe | 0.043 - 0.653 mm/U; 42 Stufen |
Bereich Planvorschübe | 0.015 - 0.220 mm/U; 42 Stufen |
Metrische Gewinde | 0.4 - 7 mm; 37 Stufen |
Zollgewinde | 4 - 56; 28 Stufen |
Pinolen-ø | 45 mm/MK3 |
Pinolenweg | 120 mm |
Pinolenaufnahme | Morse Konus 3 |
Motorleistung | 2.4 kW |
Gewicht | 900.00 kg |
Abmessungen | 1945 x 785 x 1204 mm mm |
Dokumente
Ausstattung
- gefertigt nach DIN 8605
- 38 mm Spindelbohrung
- Zahnräder gehärtet und geschliffen
- nachstellbare Hauptspindellager
- Überlastkupplung für Vorschub
- Mikrometer Längsanschlag
- Bettbrücke
- Elektromechanische Motorbremse

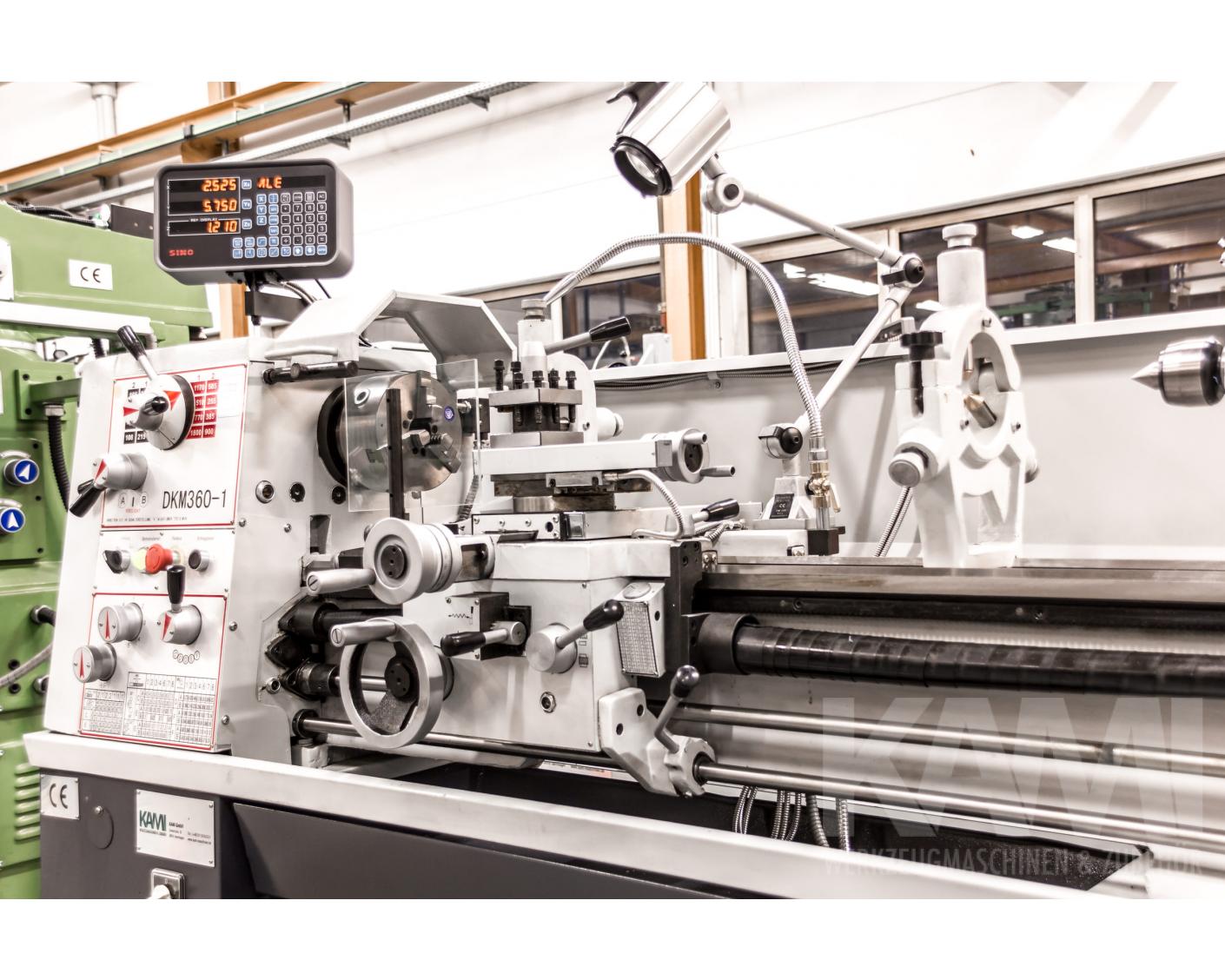

- Digitalanzeige
Lieferumfang (Im Preis enthalten)

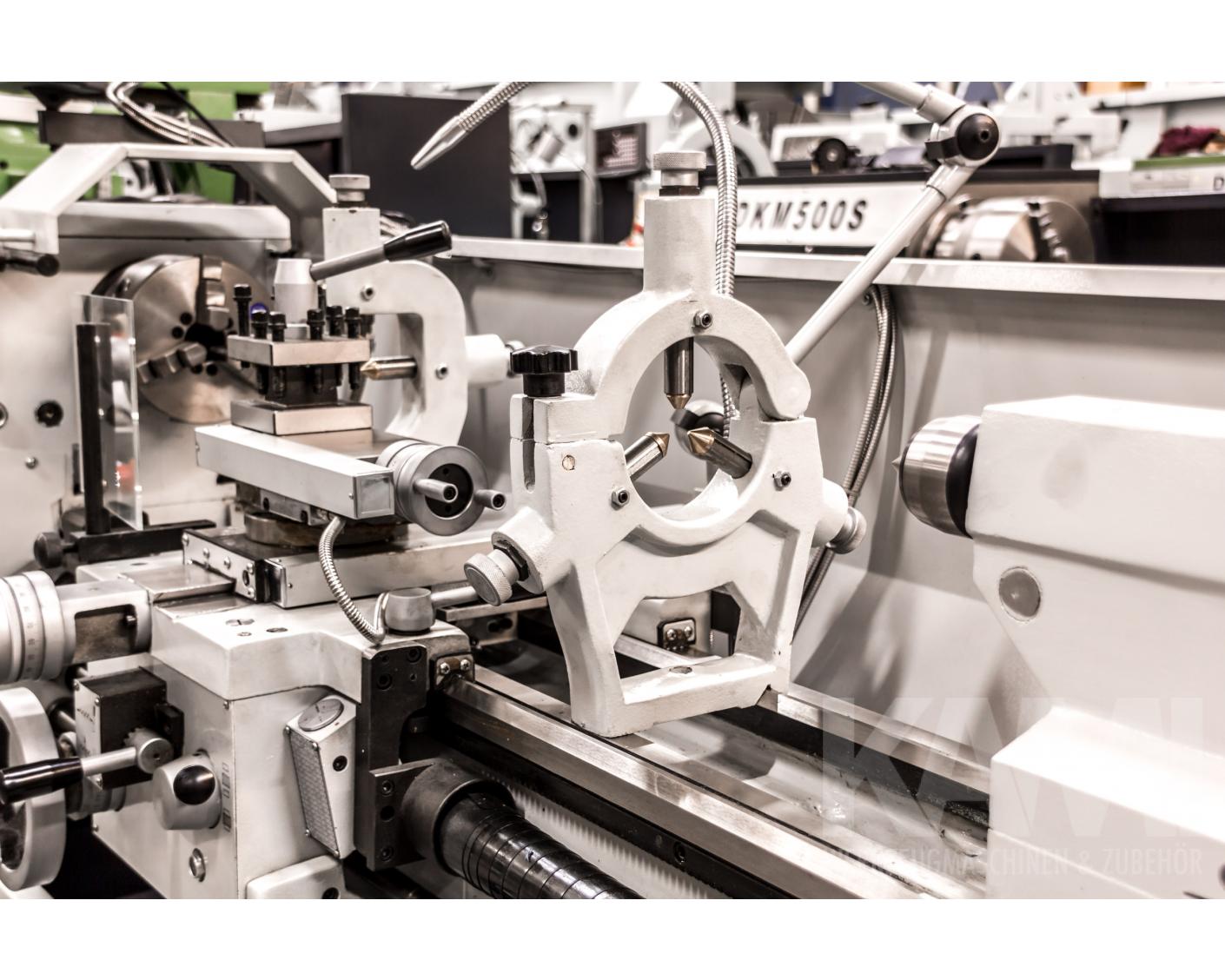

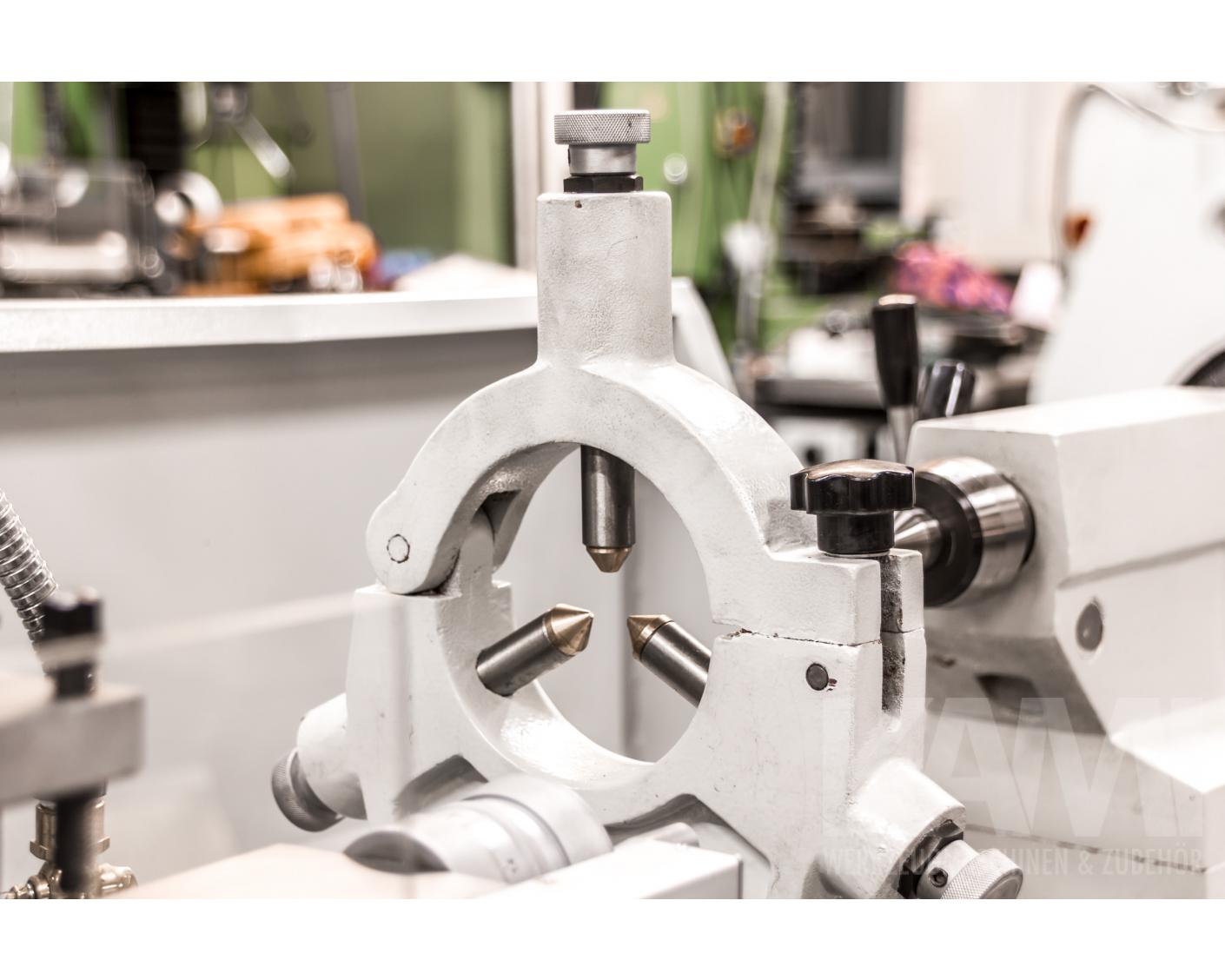

Elektomechanische Motorbremse,3-Backenfutter 160 mm, 4-Backenplanscheibenfutter 200 mm, Aufspannscheibe 320 mm, feste und mitlaufende Lünette, feste Spitze, Spänewanne, Spritzschutzwand, Wechselrädersatz,3-Achsen digitales Messsystem fertig montiert, mechanischer Endanschlag mit Einstellschraube
Zubehör
- Maschinenzubehör Revolverkopfset für Drehmaschinen 189,00 €
- Schnellwechselstahlhalterset Multifix Gr. A 389,00 €
- Körnerspitze MK4 mitlaufend 55,00 €
- Körnerspitzenset MK3 mitlaufend 89,00 €
- Drehstahlset 12 mm mit Wendeplattensystem 9-teilig 75,00 €
- Drehstahlset 16 mm mit Wendeplattensystem 9 teilig 89,00 €
- Drehstahlset 20 mm mit Wendeplattensystem 9-teilig 109,00 €
- Drehfutter 3-B Präzisionsdrehfutter D=160, DIN6350, Guss, einteilige Backen, frontgebohrt 189,00 €
- Drehfutter 4-B Drehfutter D=160, DIN6350, Guss 188,50 €
- Drehfutter Kombinationsspannfutter K 62160 389,00 €
- Flansch Flansch DIN55029, D=125, D1-4 78,00 €
- Flansch Flansch DIN55029, D=160, D1-4 84,00 €
- Spannfutterset C5 mit DIN55029 KK4 279,00 €
- Spannfutter Ortlieb SSF Preis auf Anfrage
- Maschinenfüsse Maschinenfuss D-125 mm 19,00 €
