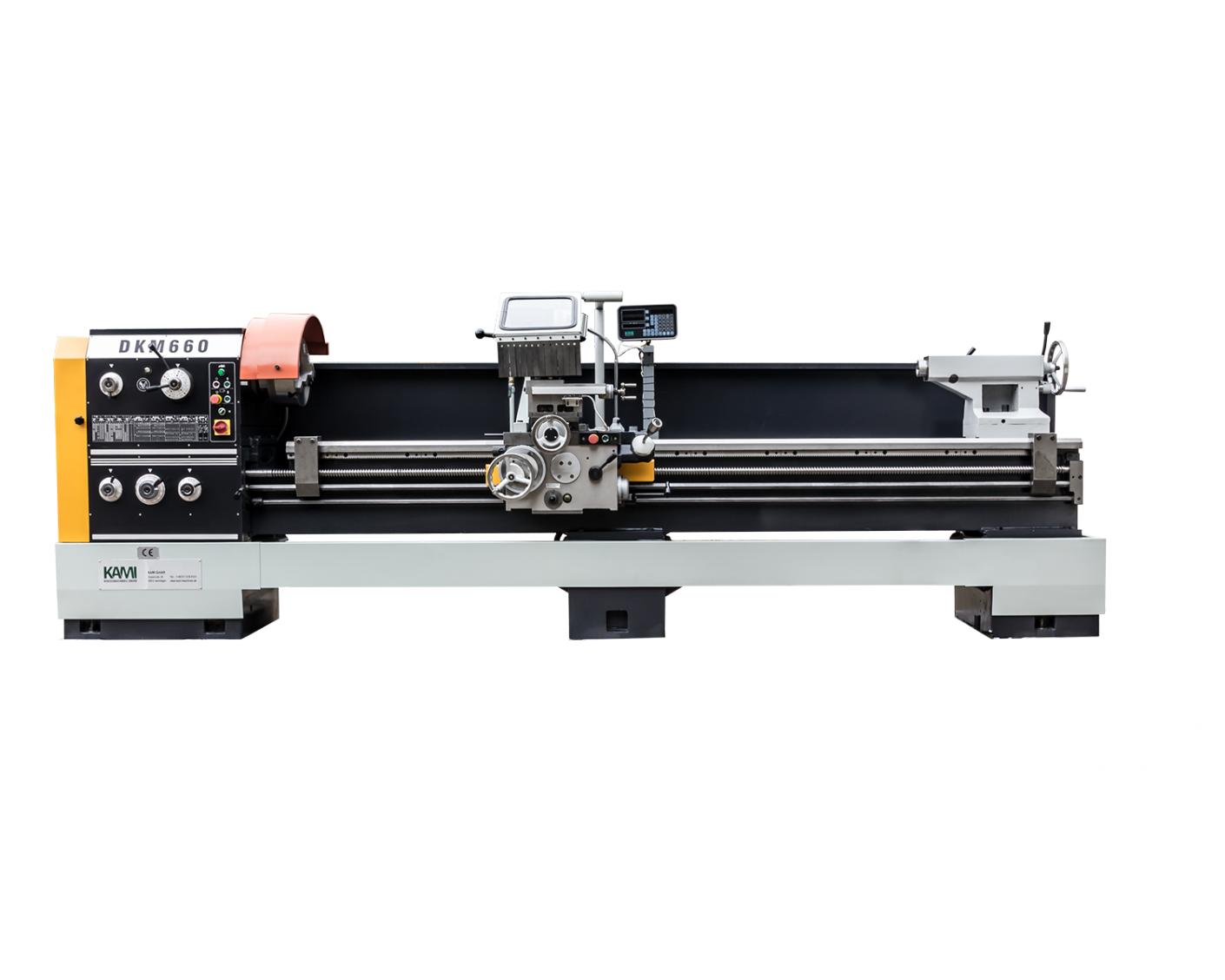

L+Z Drehmaschine - DKM 660x2000 SC
Abbildung ähnlich

DKM 660x2000 SC

L+Z Drehmaschine

Die Ausstattungsmerkmale sprechen für sich. Die Maschine eignet sich hervorragend als Industrie- und Produktionsdrehmaschine zur Serien- und Einzelteilfertigung. Die Maschine ist universell einsetzbar und wurde speziell für die Bearbeitung mit einem großen Spindeldurchlass konzipiert. Die komfortable Einhandhebeltechnik mit Eilgangfunktion für den Vorschub erleichtert die täglichen Arbeiten.

Highlights

  • elektromechanische Hauptspindelbremse für die Sicherheit Ihrer Mitarbeiter
  • 4-fach gelagerte Hauptspindel für höchste Präzision
  • Hohes Spanvolumen durch 1400 Nm max. Drehmoment an der Hauptspindel

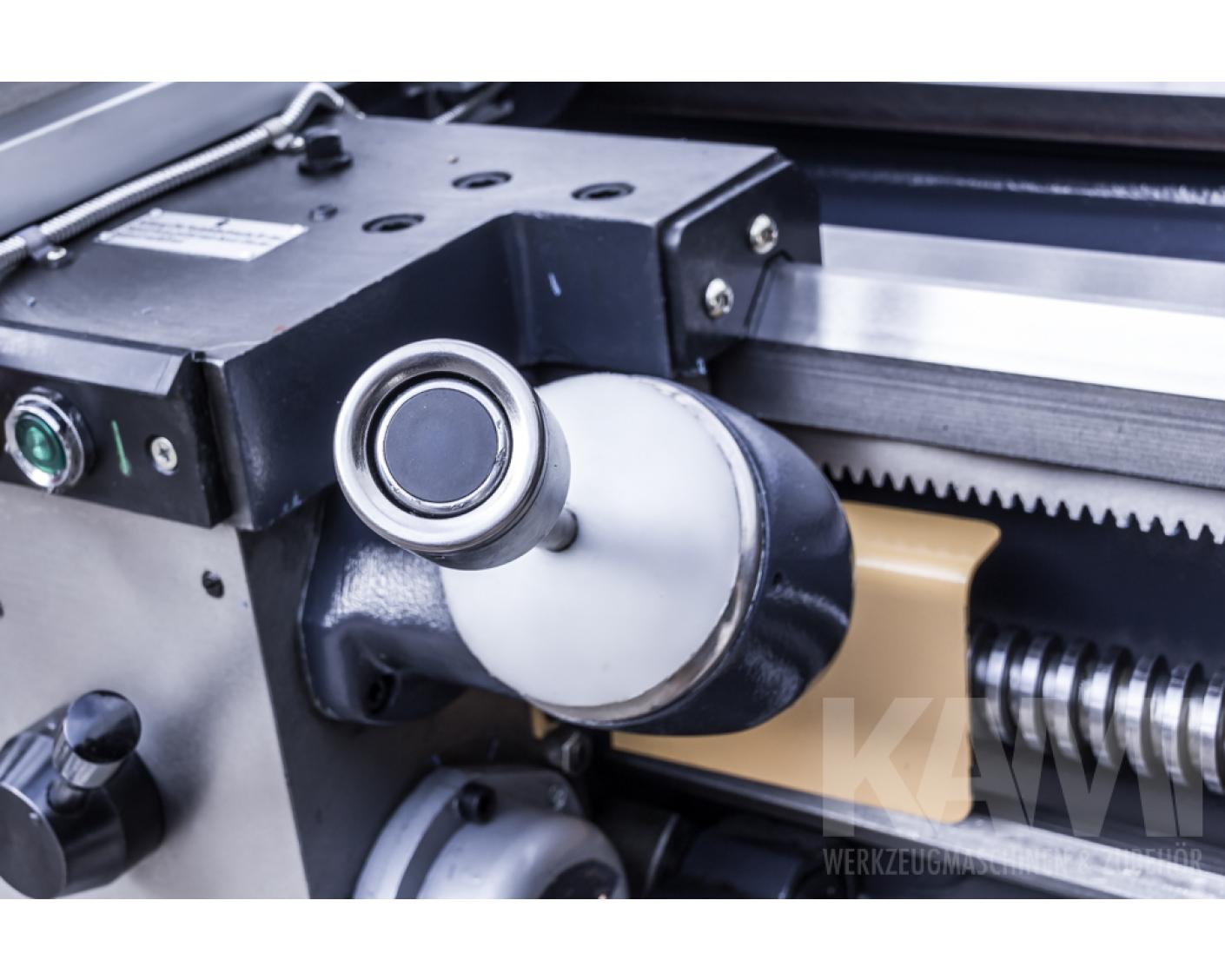

  • Einhandhebelbetrieb für effektives Arbeiten an der Maschine
  • Gegenlaufflächen Turcite beschichtet

Technische Daten

Spitzenhöhe 330 mm
Spitzenweite
Spindelbohrung 105 mm
Umlaufdurchmesser über Bett 660 mm
Umlaufdurchmesser in der Kröpfung 840 mm
Umlaufdurchmesser über Support 420
Drehzahlbereich 36 - 1600 U/min ( 12 Stufen )
Spindelnase ISO 702/II Nr. 8
Verfahrweg X-Achse 305 mm
Verfahrweg Z1-Achse 145 mm
Bereich Längsvorschübe 0,063 - 2,52 mm/U (65 Stufen)
Bereich Planvorschübe 0,027 - 1,07 mm/U (65 Stufen)
Metrische Gewinde 1 - 14 mm (22 Stufen)
Zollgewinde 28 - 2 Gang/Zoll (25 Stufen)
Modulgewinde 0,5 - 7 mm (18 Stufen)
Diametralgewinde 56 - 4 DP (24 Stufen)

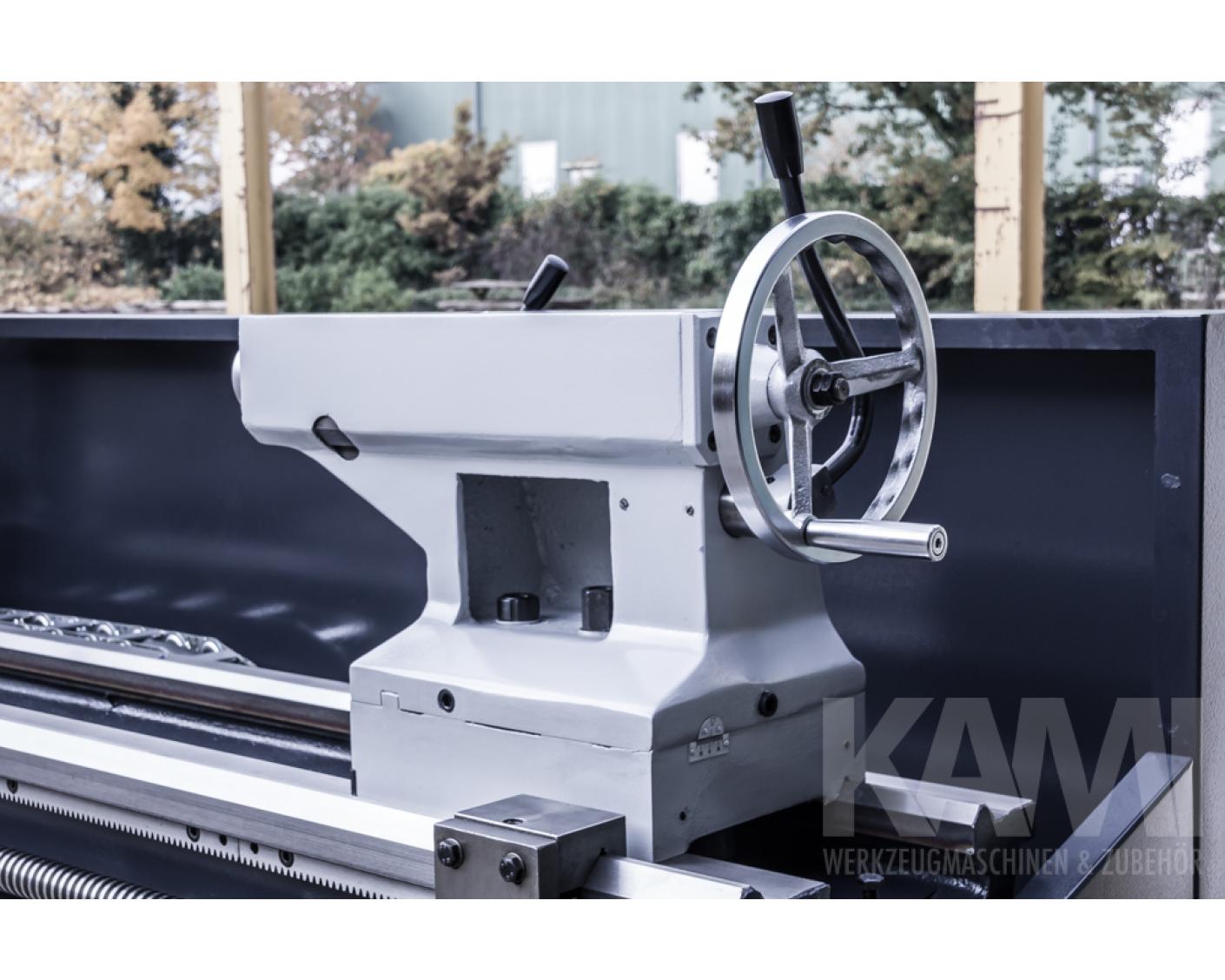

Pinolenurchmesser 75 mm
Pinolenweg 150 mm
Pinolenaufnahme Morse Konus 5
Motorleistung 11 kW (14.95 PS)
Gewicht 3.200,00 kg
Abmessungen 3635 x 1050 x 1450 mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8606
  • 103 mm Spindelbohrung
  • Bettbrücke
  • elektromagnetische Spindelbremse

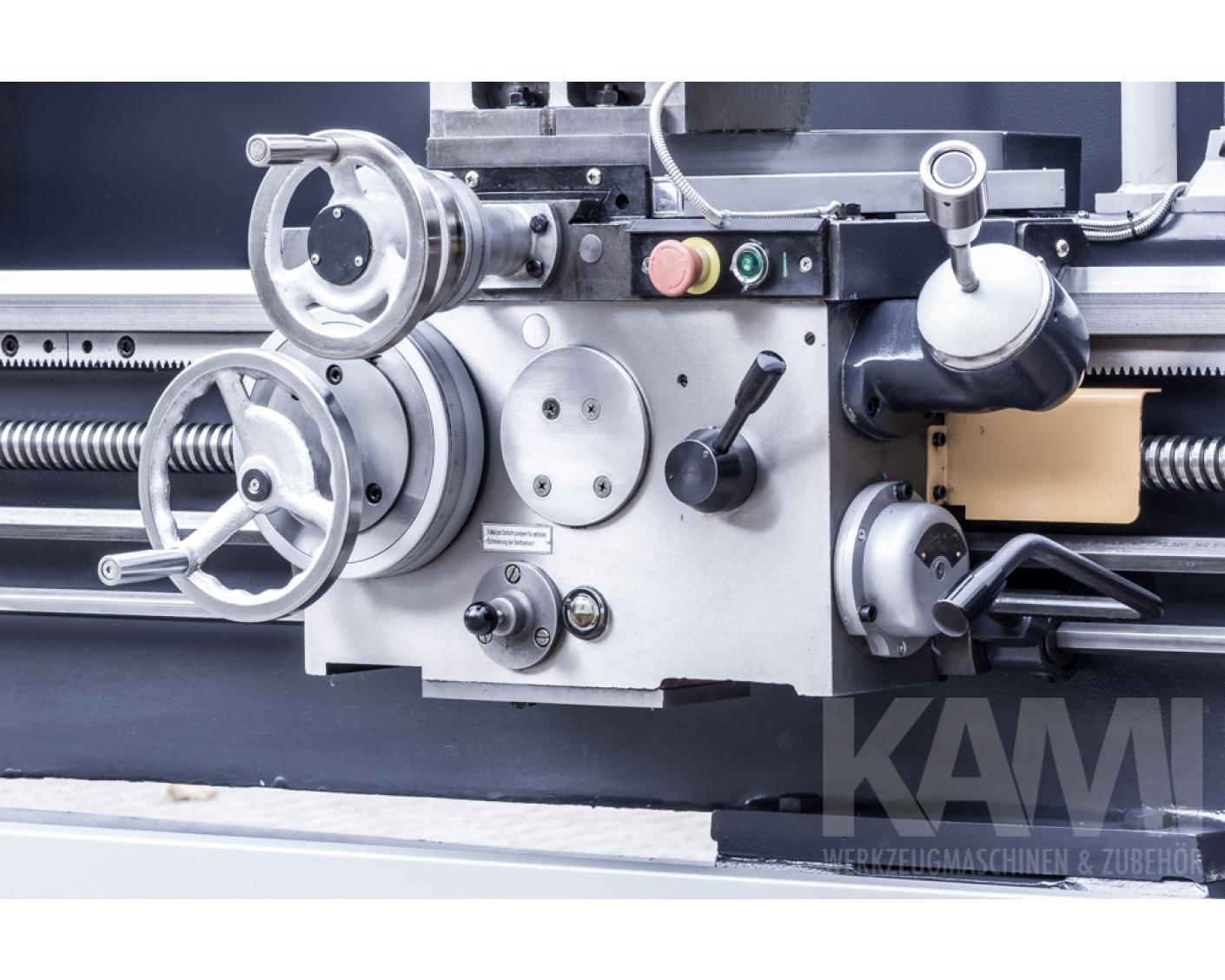

  • automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
  • Eilgang in Längs und Plan via Taster
  • Überlastkupplung im Schlosskasten
  • Spindelkastenschmierung durch integrierte Pumpe
  • manuelle Bettbahn-Zentralschmierung

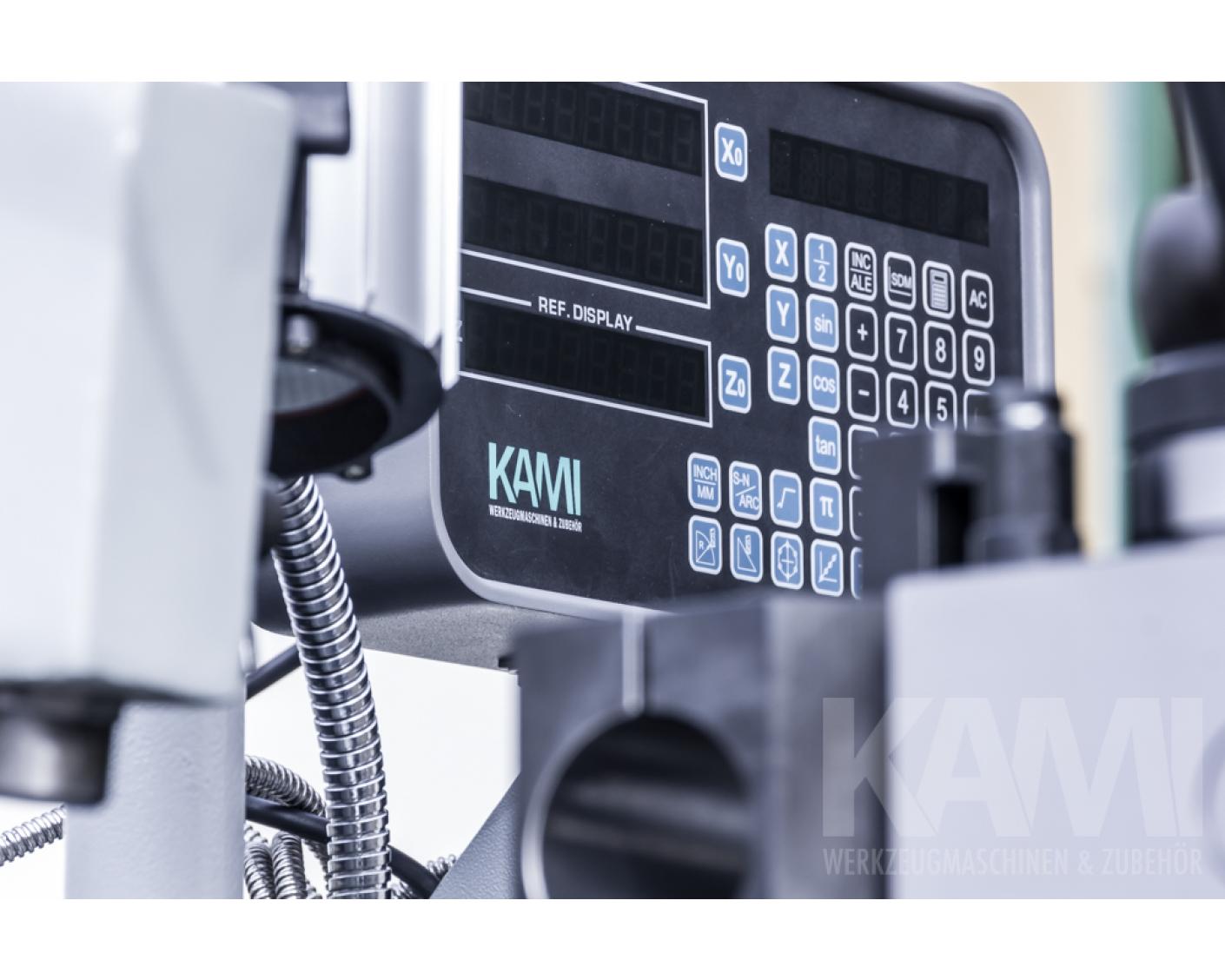

  • 3 Achsen digitales Messsystem
  • nachstellbare Hauptspindellager
  • Lamellenkupplung im Hauptgetriebe
  • schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
  • Micrometer Endanschlag
  • Kühlmitteleinrichtung

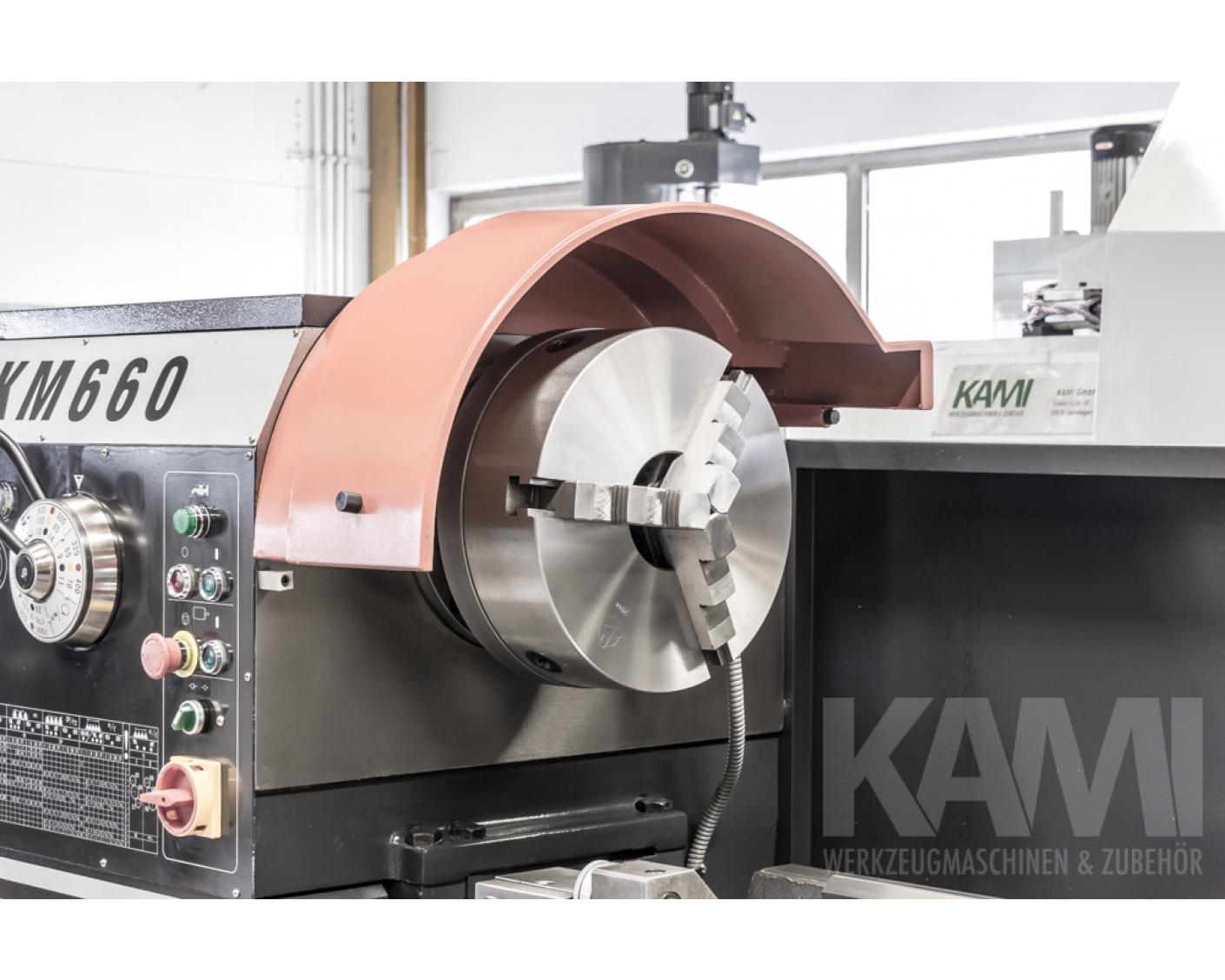

  • Spritzschutzwand
  • 4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

3-Backenfutter 315 mm, 4 Backen Planscheibenfutter 500 mm, 1 Stück mitlaufende Lünette und 1 Stück stehende Lünette mit 120-250 mm Durchlass Optional: Kegeldreheinrichtung

DKM 660x2000 SC
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
