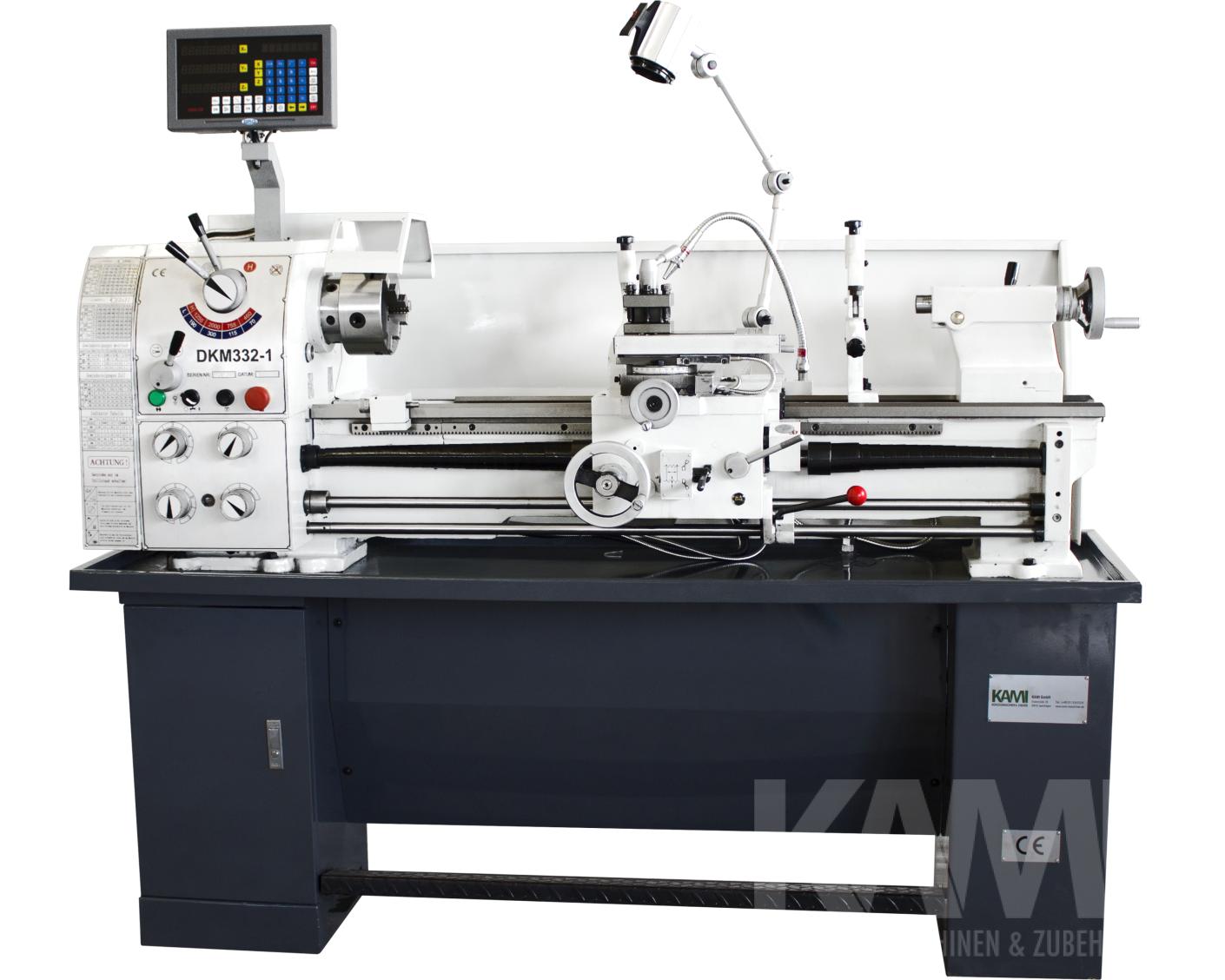

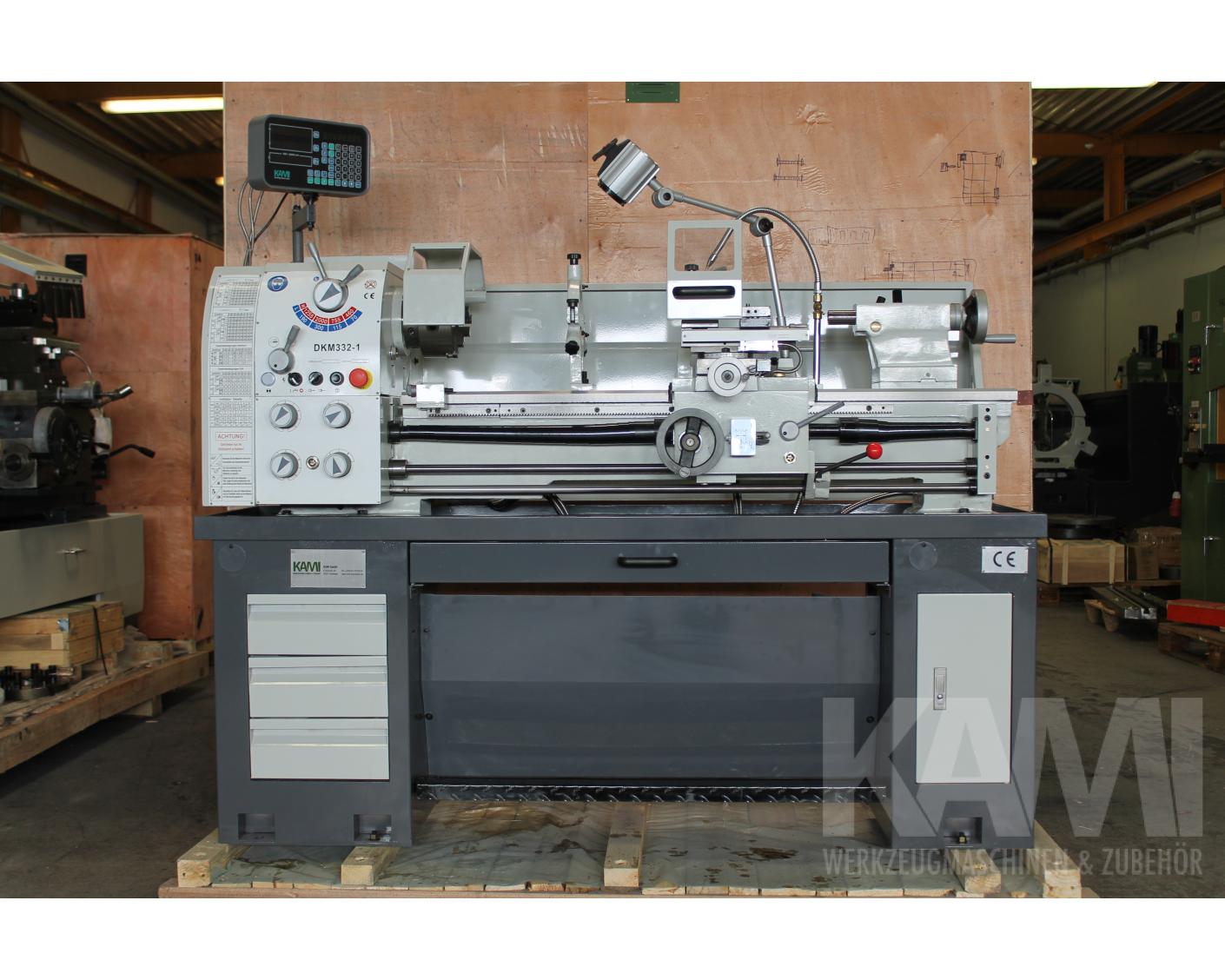

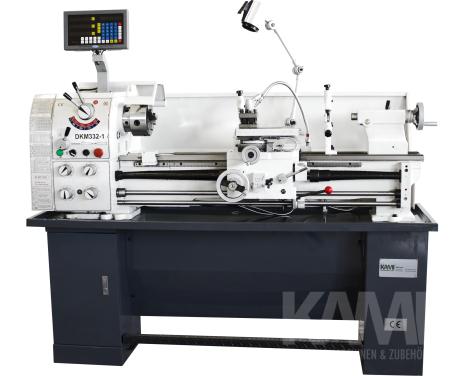

L+Z Drehmaschine - DKM 332 -1
Abbildung ähnlich

L+Z Drehmaschine

DKM 332 -1

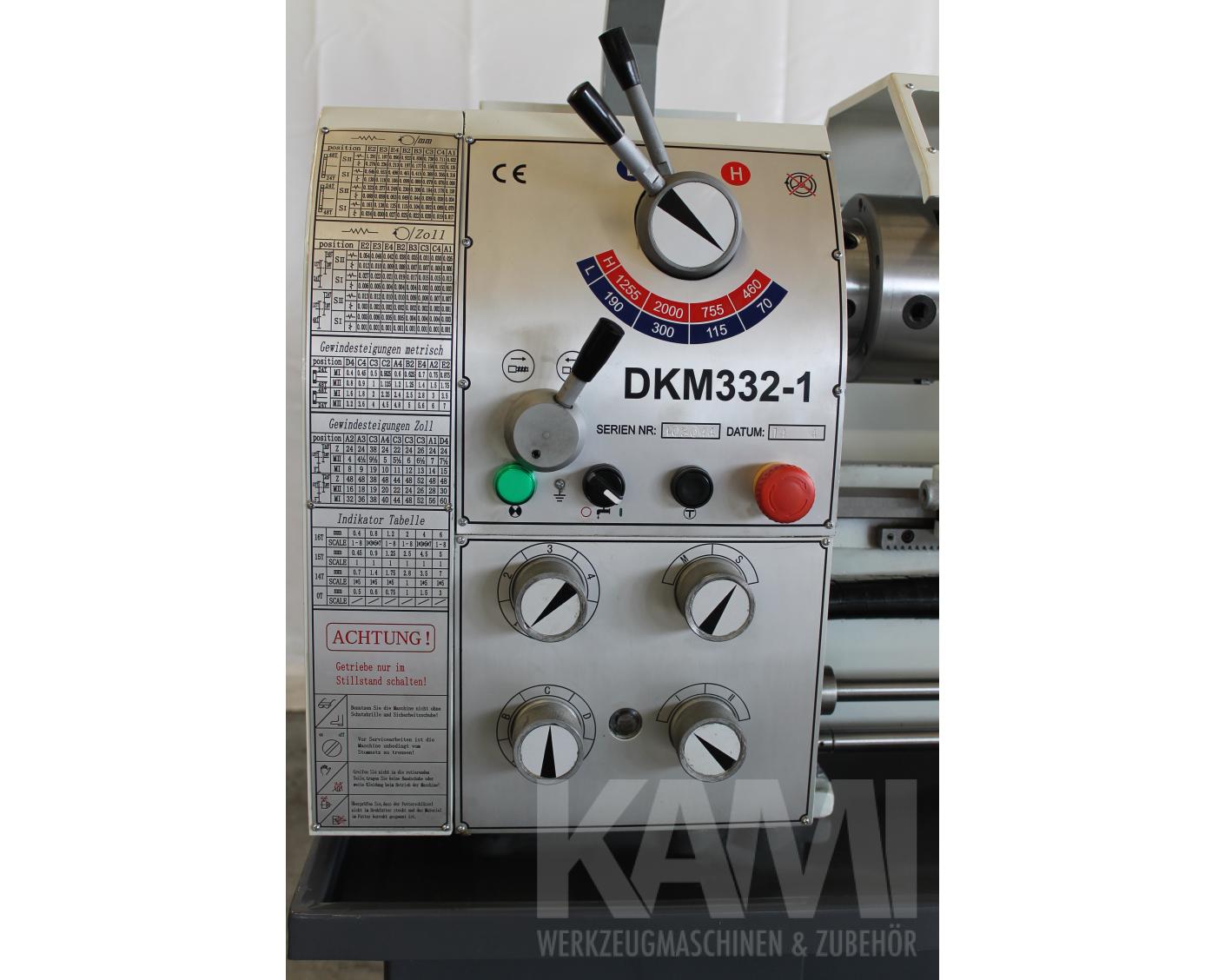

Das verrippte Bett gewährleistet einen vibrationsarmen Lauf. Schnelleres Verstellen von Vorschub- und Drehzahlen durch Schaltgetriebe.


Technische Daten

Spitzenhöhe 165 mm
Spitzenweite 1000 mm
Umlaufdurchmesser über Bett 330 mm
Umlaufdurchmesser in der Kröpfung 450 mm
Umlaufdurchmesser über Support 178 mm
Spindelbohrung 38 mm
Spindelnase DIN55029 D 1 - 4/MK 5
Drehzahlbereich 70 - 2000 U/min
Bereich Längsvorschübe 0,079 - 1,291 mm/U; 40 Stufen
Bereich Planvorschübe 0,017 - 0,276 mm/U; 40 Stufen
Metrische Gewinde 0,4 - 7 mm; 32 Stufen
Zollgewinde 4 - 60 TPI; 36 Stufen
Pinolendurchmesser 32 mm
Pinolenweg 110 mm
Pinolenaufnahme MK 3
Motorleistung 1,5 kW / 400 Volt
Gewicht 480.00 kg
Abmessungen 1870 x 720 x 1400 mm mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8606
  • 38 mm Spindeldurchlass
  • Zahnräder gehärtet und geschliffen
  • einstellbare Führungsbahnen durch Keilleisten
  • nachstellbare Hauptspindellager

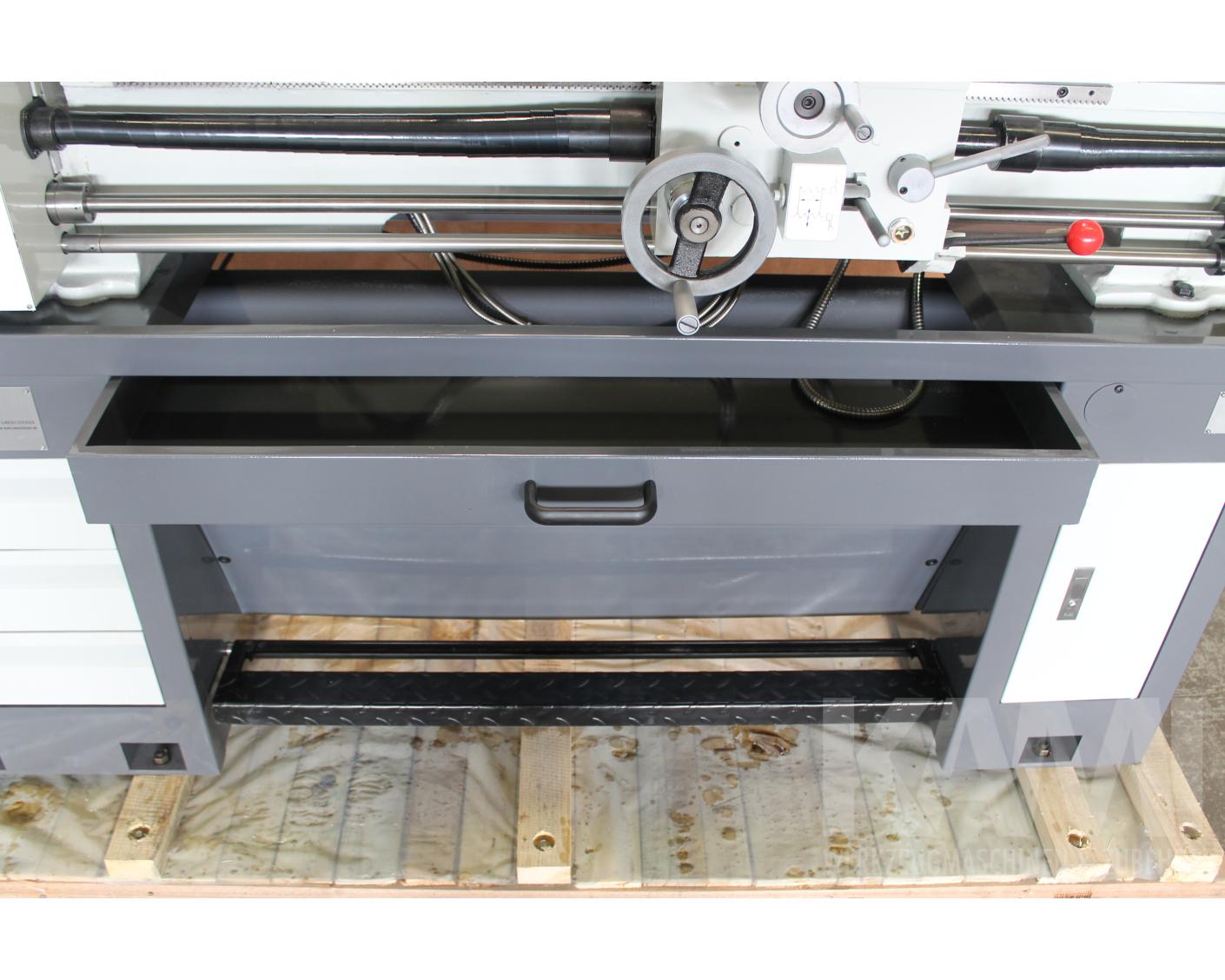

  • Bettbrücke

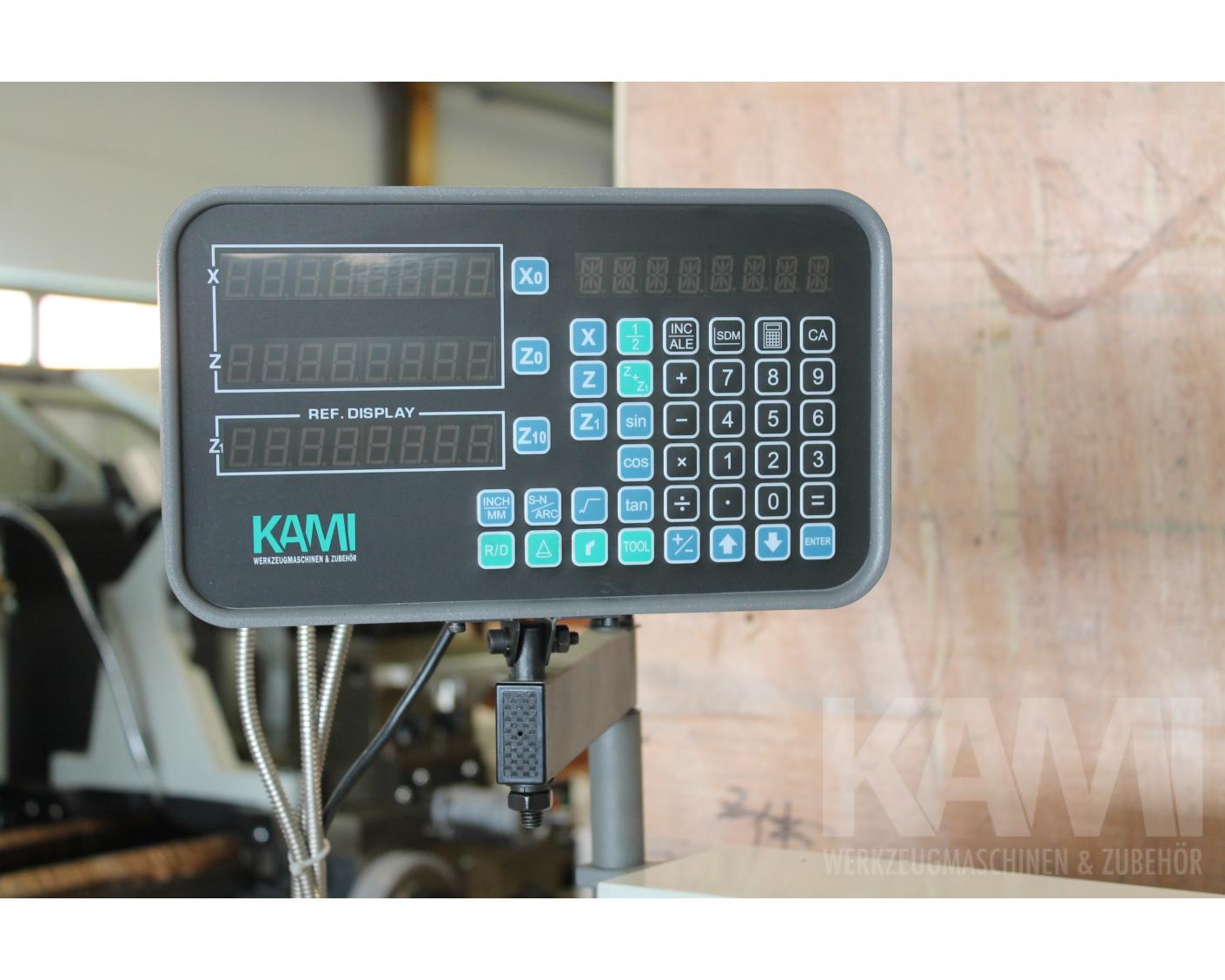

  • Digitalanzeige

Lieferumfang (Im Preis enthalten)

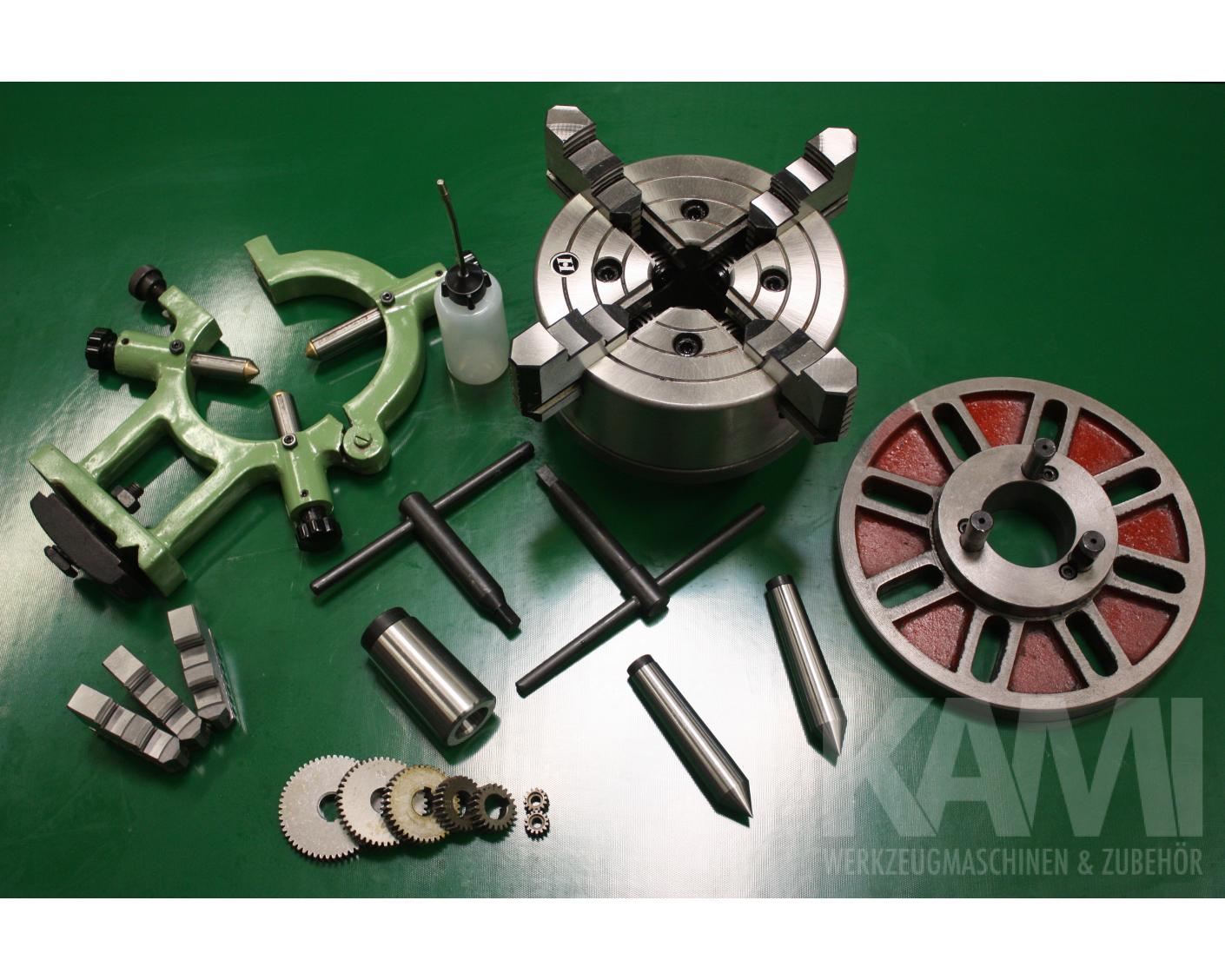

3-Backenfutter 160mm, 4-Backenplanscheibenfutter 200 mm, feste und mitlaufende Lünette, Wechselrädersatz, Spritzschutzwand, Kühlmitteleinrichtung, Längsanschlag, Elektromagnetische Hauptspindelbremse, 3-Achsen digitales Messsystem fertig montiert

Dokumente

DKM 332 -1
5.120,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Lieferbar / Abholbereit

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
