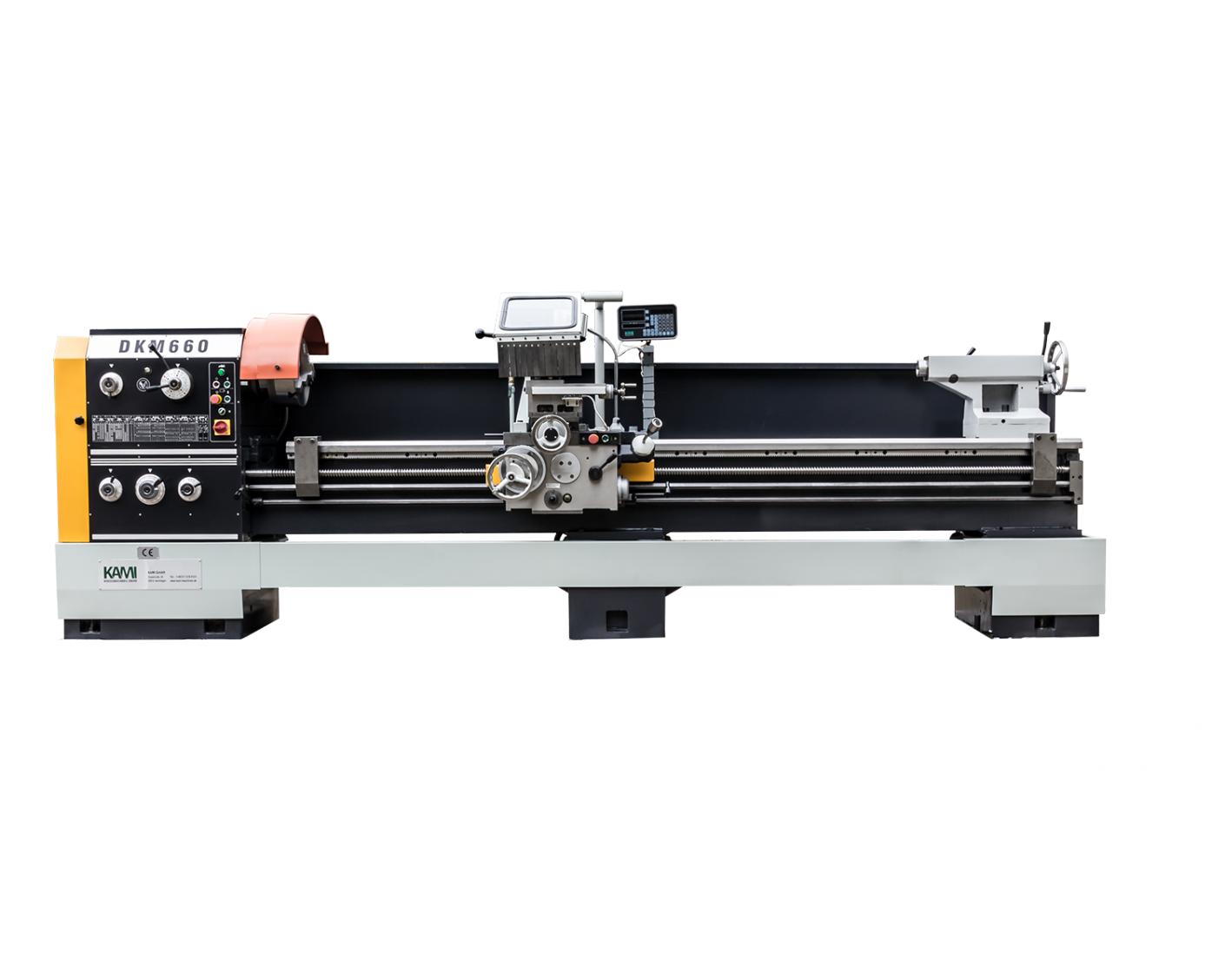

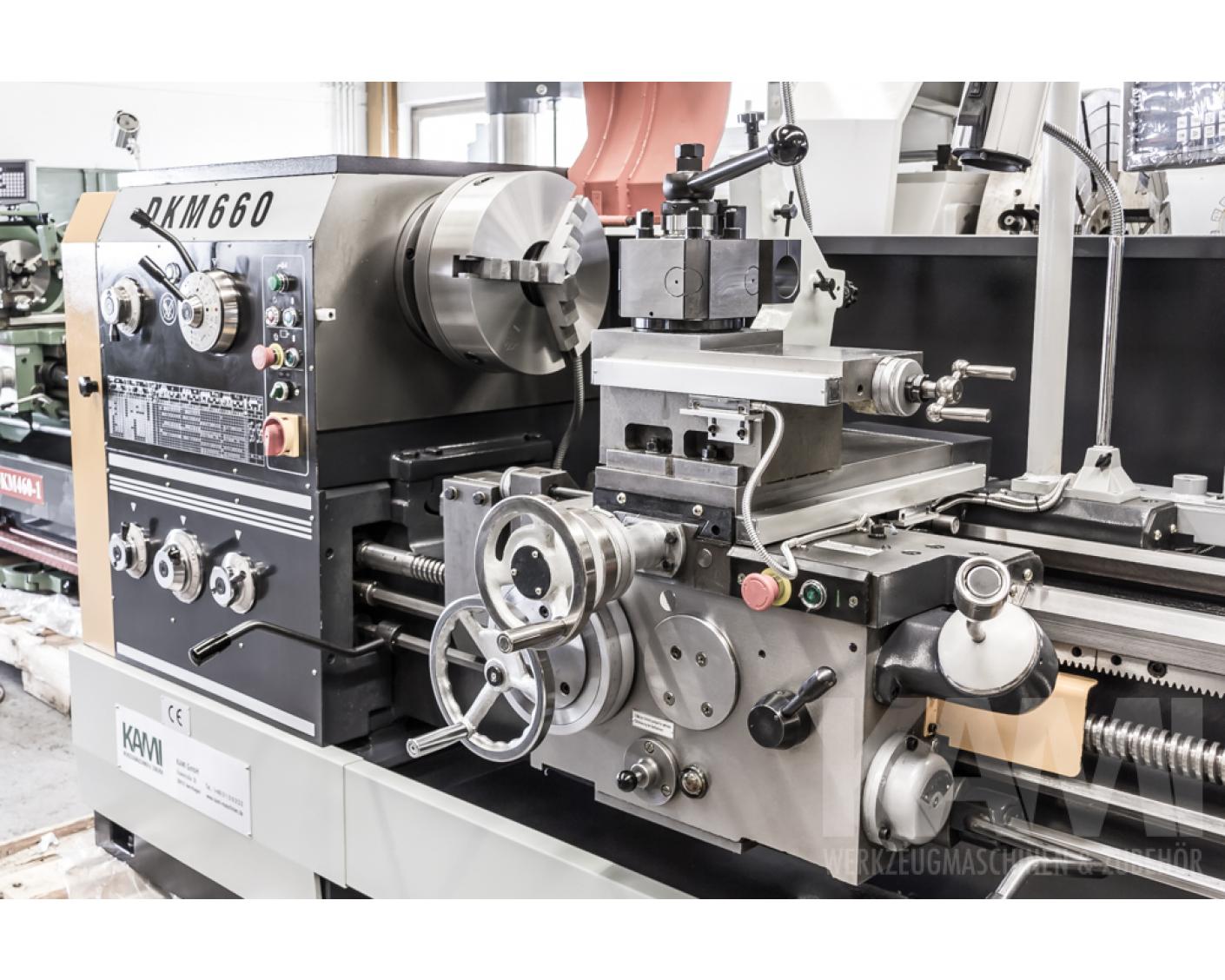

L+Z Drehmaschine - DKM 660x2000 SB
Abbildung ähnlich

DKM 660x2000 SB

L+Z Drehmaschine

Die Ausstattungsmerkmale sprechen für sich. Die Maschine eignet sich hervorragend als Industrie- und Produktionsdrehmaschine zur Serien- und Einzelteilfertigung. Diese fast grenzenlosen Einsatzmöglichkeiten, in Kombination mit dem feinstufigen Getriebe, der robusten Konstruktion und einstellbarer Vorschübe und Drehzahlen werden fast jeder Anforderung gerecht.

Highlights

  • Hohe Zerspanungsleistung
  • Ausgereifte Getriebekonstruktion für eine optimale Übertragung der Motorleistung in hohe Drehmomente und starke Schnittkräfte.
  • Elektromechanische Spindelbremse
  • Fein abgestuftes Getriebe zum Einstellen von optimalen Schnitt- und Vorschubgeschwindigkeiten.
  • Abgestimmmte, steife Konstruktion für die Aufnahme von großen Schnittkräften

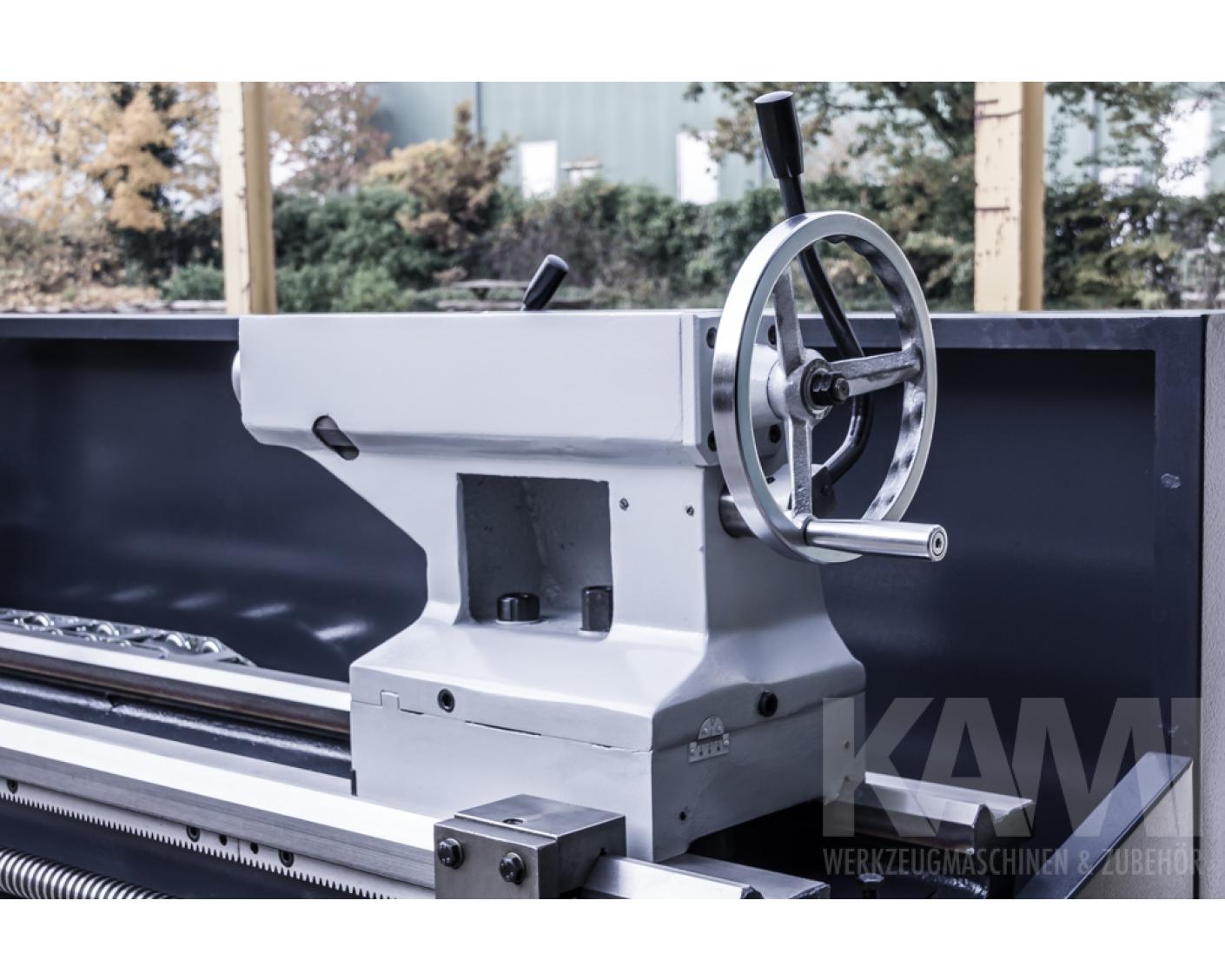

  • Reitstockkonstruktion mit großer Ausladung zur Bearbeitung von langen Wellen

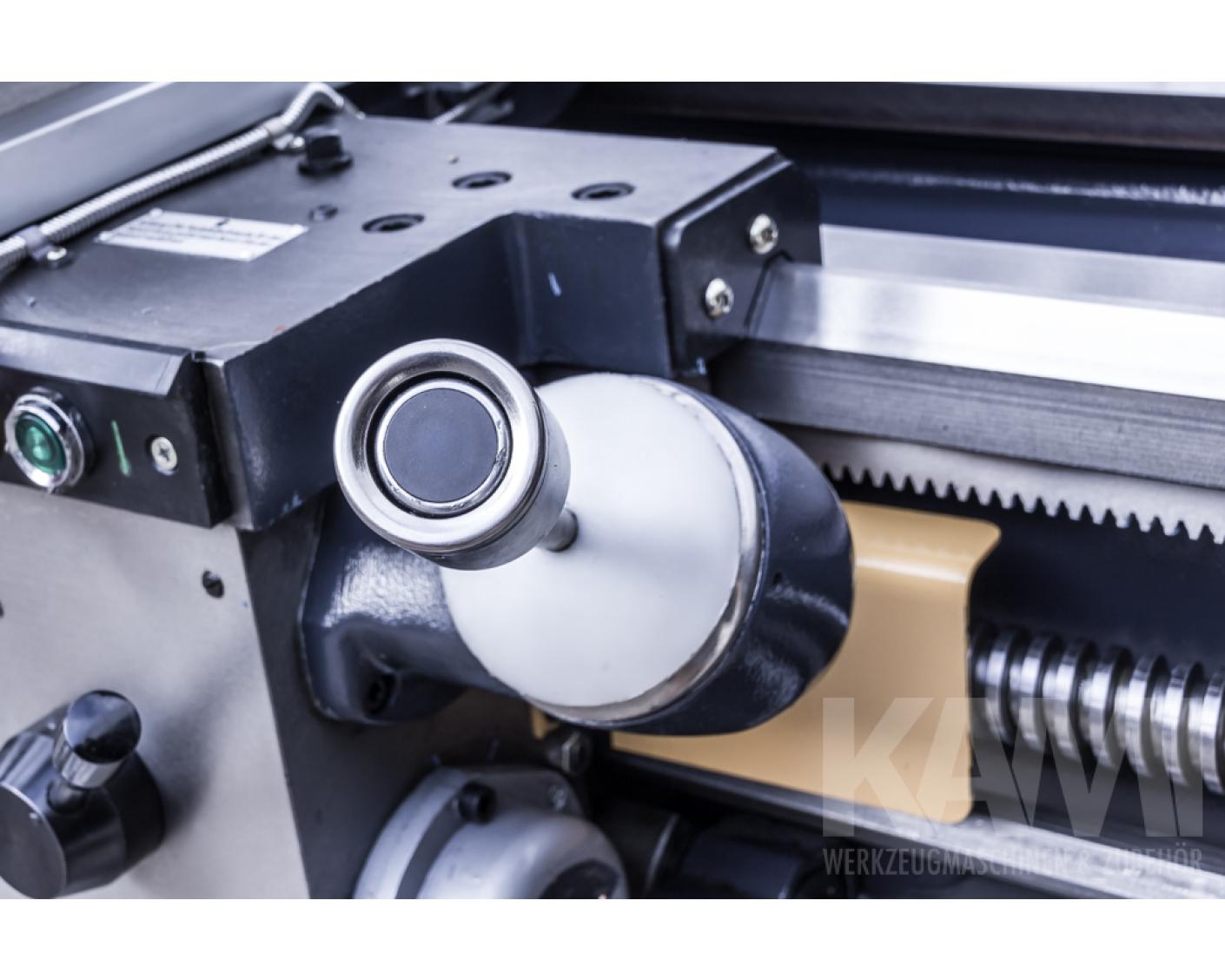

  • Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion

Technische Daten

Spitzenhöhe 330 mm
Spitzenweite
Spindelbohrung 82 mm
Umlaufdurchmesser über Bett 660 mm
Umlaufdurchmesser in der Kröpfung 840 mm
Umlaufdurchmesser über Support 420

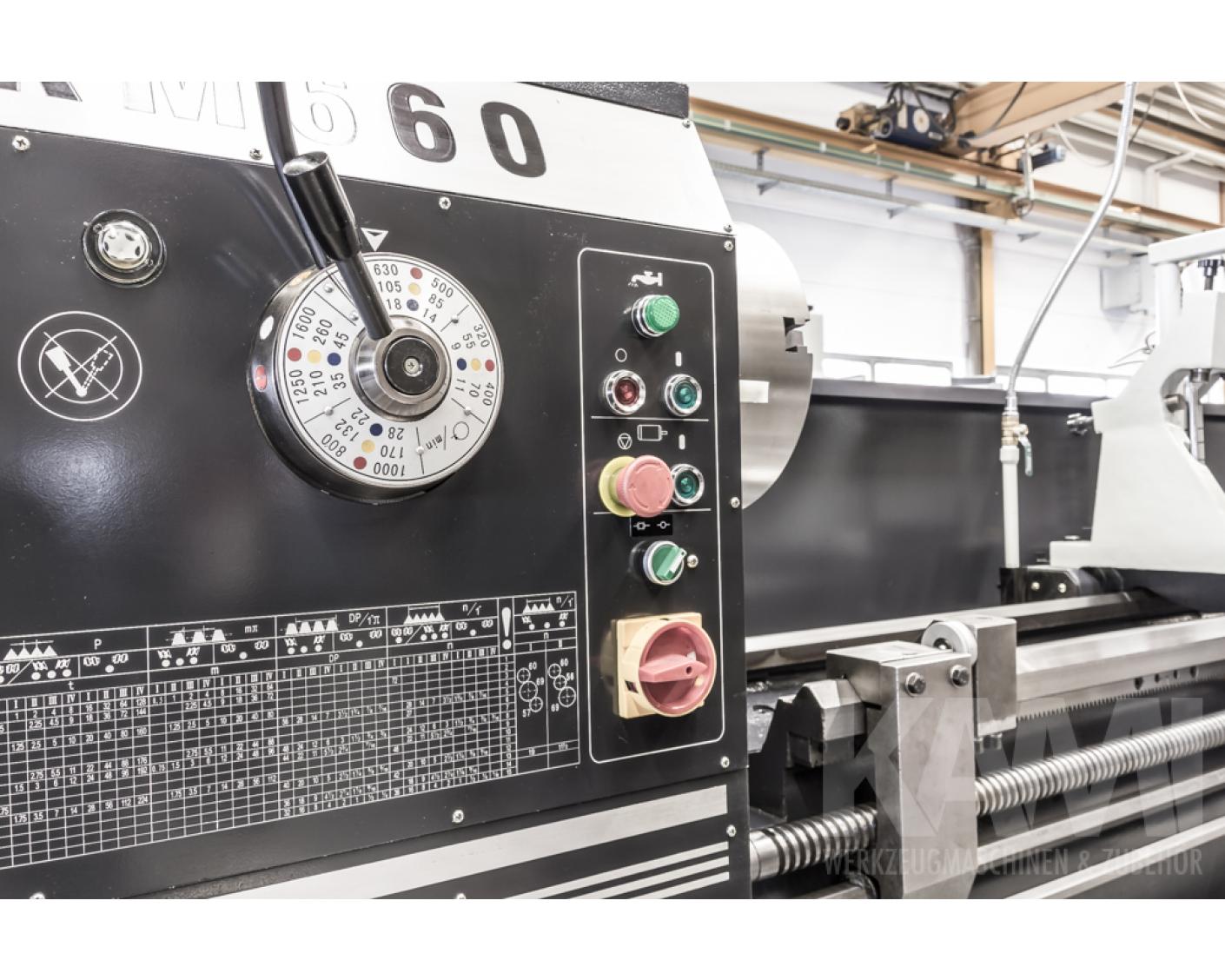

Drehzahlbereich 9-1600 U/min ( 24 Stufen)
Spindelnase ISO 702/II Nr. 8 Camlock
Verfahrweg X-Achse 305 mm
Verfahrweg Z1-Achse 145 mm
Bereich Längsvorschübe 0,028 - 6,43 mm/U (93 Stufen)
Bereich Planvorschübe 0,012 - 2,73 mm/U (93 Stufen)
Metrische Gewinde 0,5 - 224 mm (48 Stufen)
Zollgewinde 72 - 1/8 Gang/Zoll (49 Stufen)
Modulgewinde 0,5 - 112 mm (42 Stufen)
Diametralgewinde 56 - 1/4 DP
Pinolenurchmesser 75 mm
Pinolenweg 150 mm
Pinolenaufnahme Morse Konus 5
Motorleistung 11 kW (14.95 PS)
Gewicht 2.910,00 kg
Abmessungen 3635 x 1050 x 1450 mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8606
  • 80 mm Spindelbohrung
  • Bettbrücke
  • elektromagnetische Spindelbremse

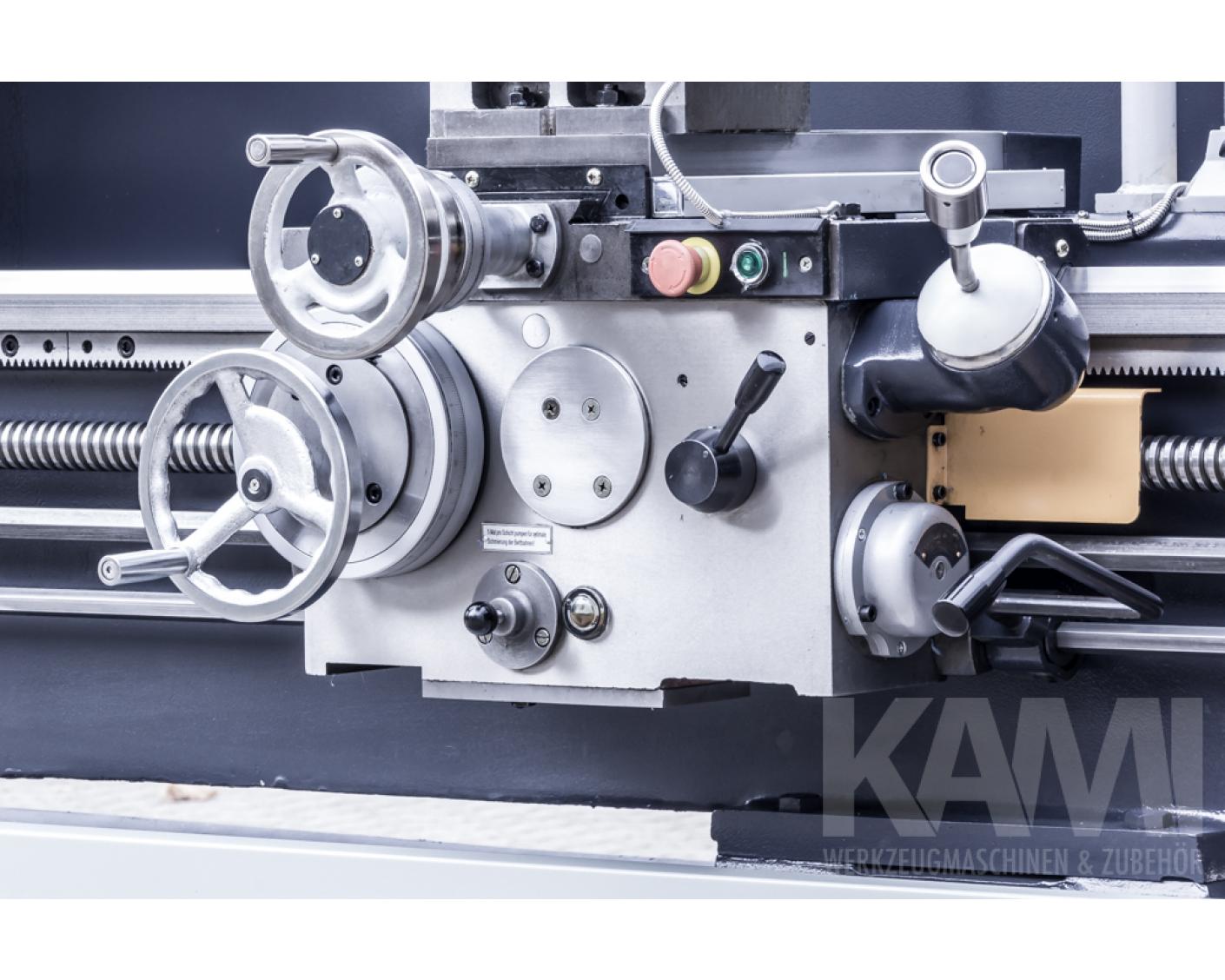

  • automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
  • Eilgang in Längs und Plan via Taster
  • Überlastkupplung im Schlosskasten
  • Spindelkastenschmierung durch integrierte Pumpe
  • manuelle Bettbahn-Zentralschmierung

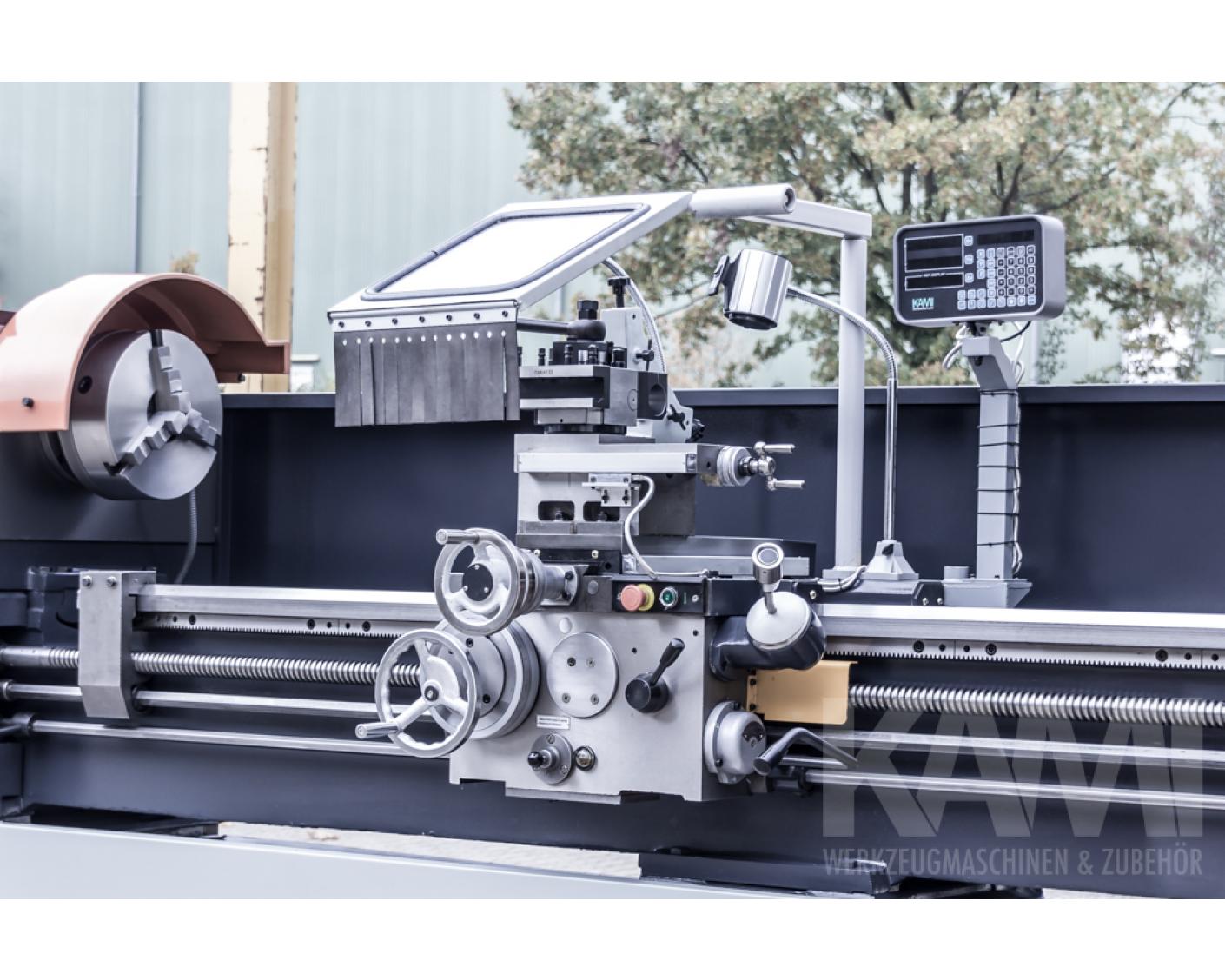

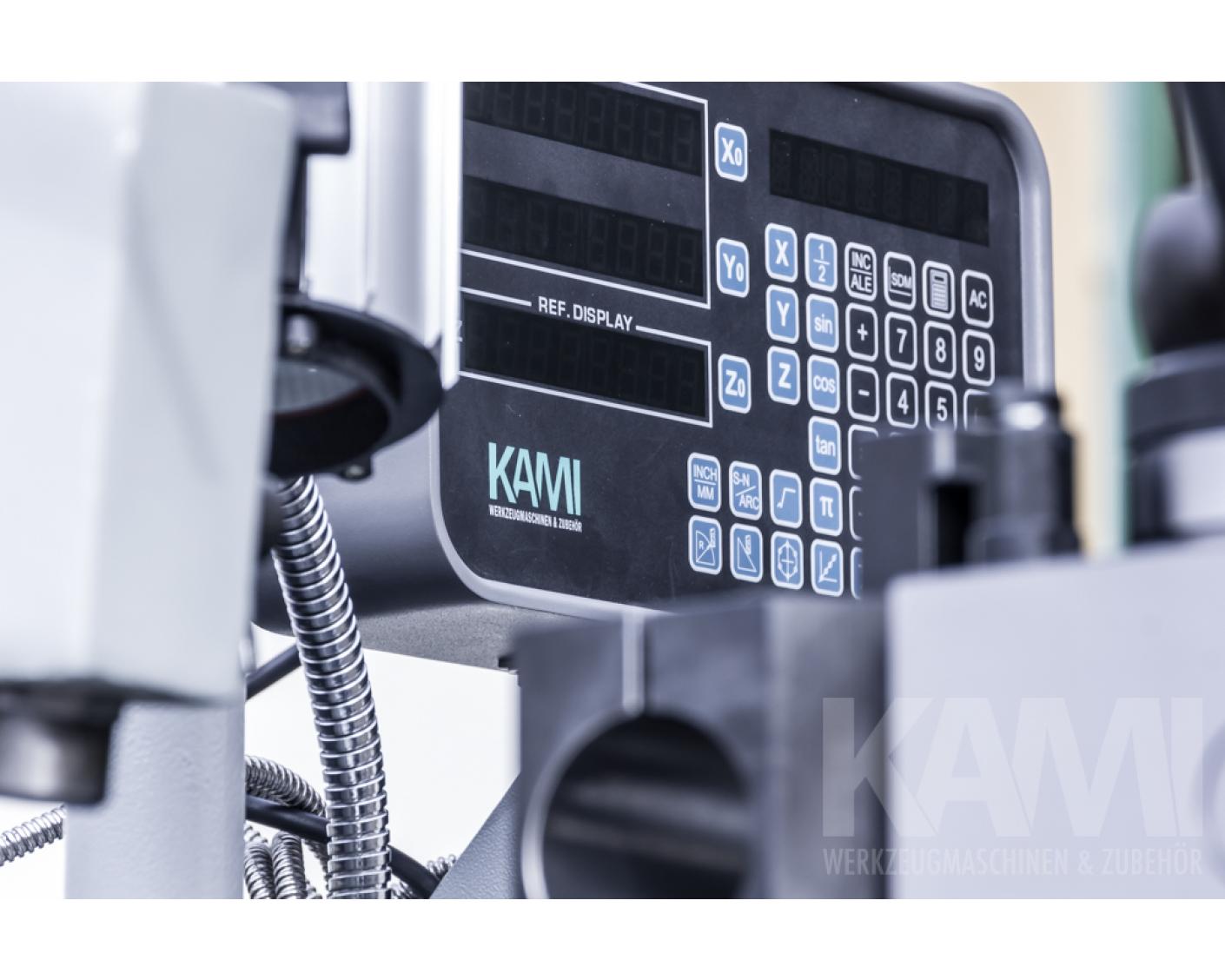

  • 3 Achsen digitales Messsystem
  • nachstellbare Hauptspindellager
  • Lamellenkupplung im Hauptgetriebe
  • schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf

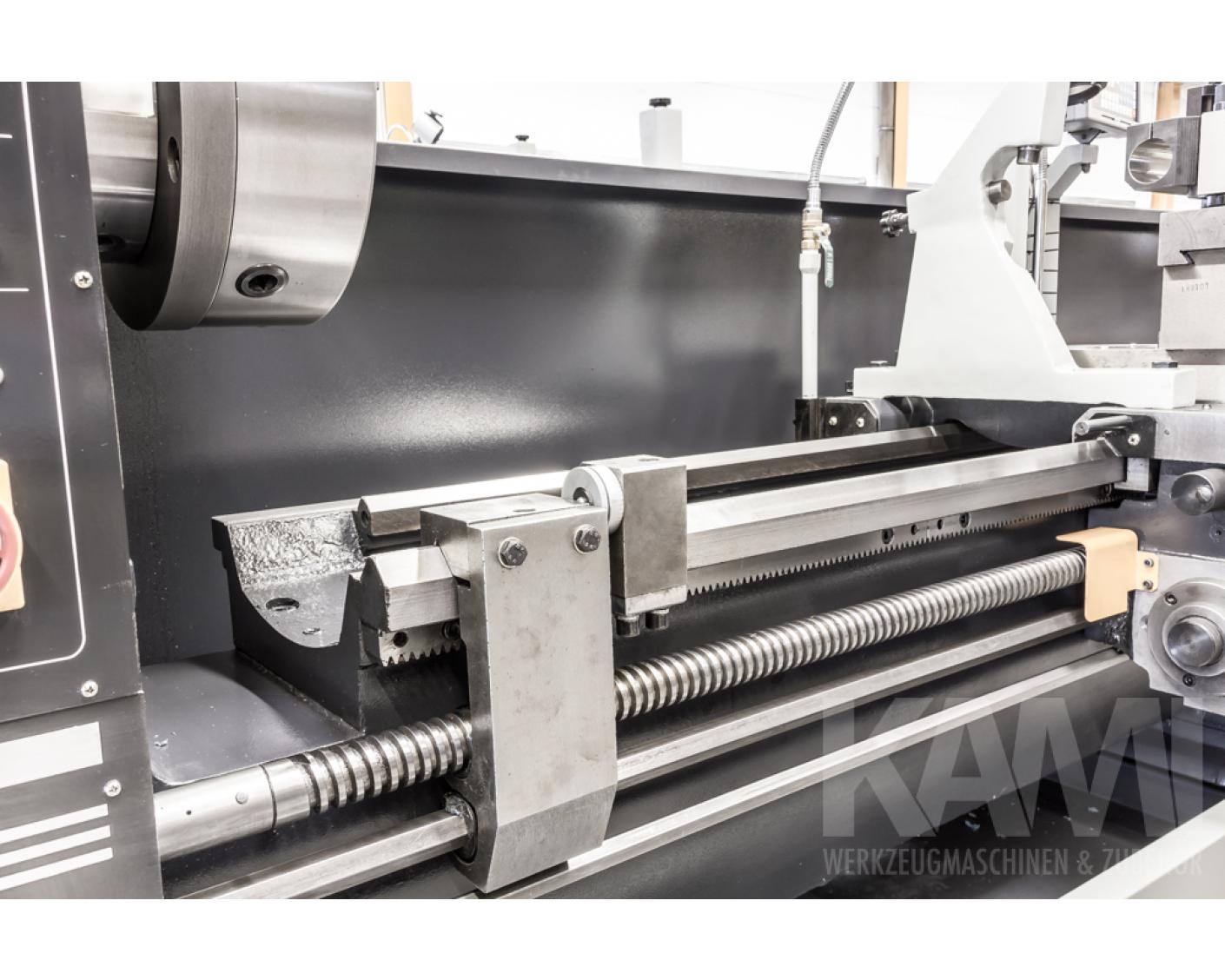

  • Micrometer Endanschlag
  • Kühlmitteleinrichtung
  • Spritzschutzwand
  • 4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

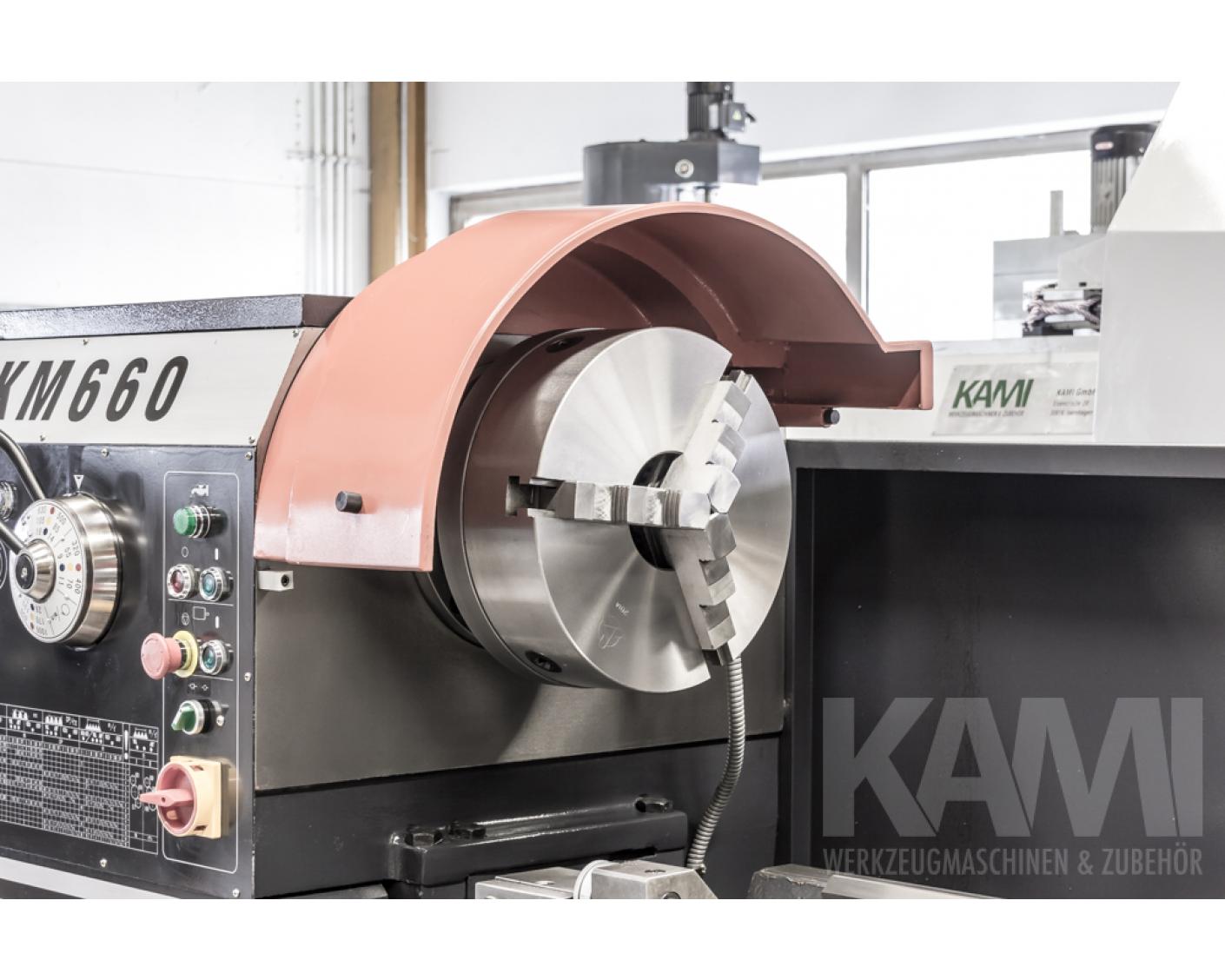

3-Backenfutter 315 mm, 4 Backen Planscheibenfutter 500 mm, 1 Stück mitlaufende Lünette und 1 Stück stehende Lünette mit 120-250 mm Durchlass Optional: Kegeldreheinrichtung

DKM 660x2000 SB
ab 29.980,00 €

Preis exkl. MwSt. zzgl. Versand

Leasingrechner

Kalkulieren Sie sich jetzt online speziell für Ihre Maschine die passende Finanzierung. Bei Bedarf können Sie auch sämtliche Kosten für die Lieferung oder Inbetriebnahme in den Anschaungspreis einrechnen. Infobroschüre als PDF

Leasingrate berechnen

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Lieferbar / Abholbereit

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
