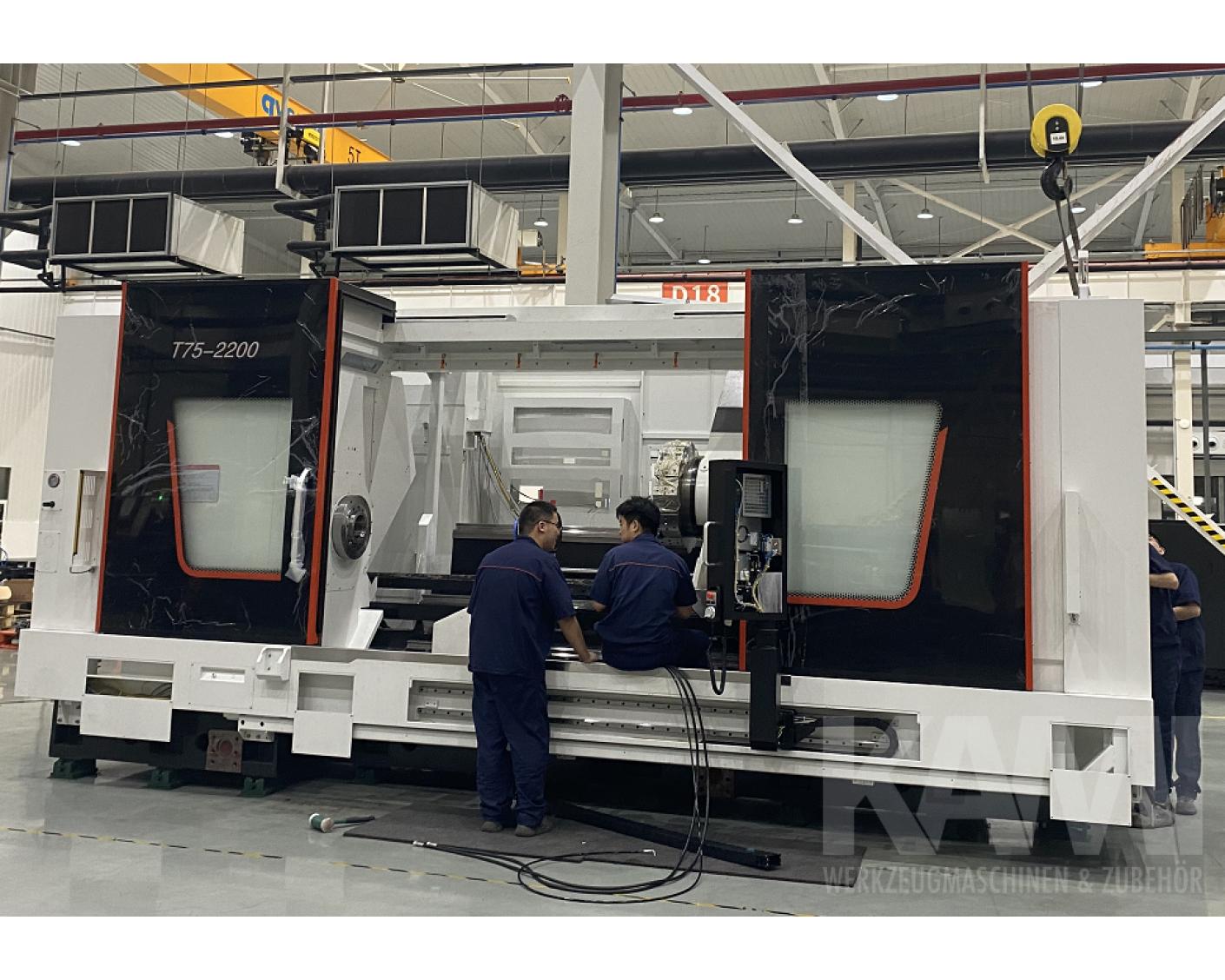

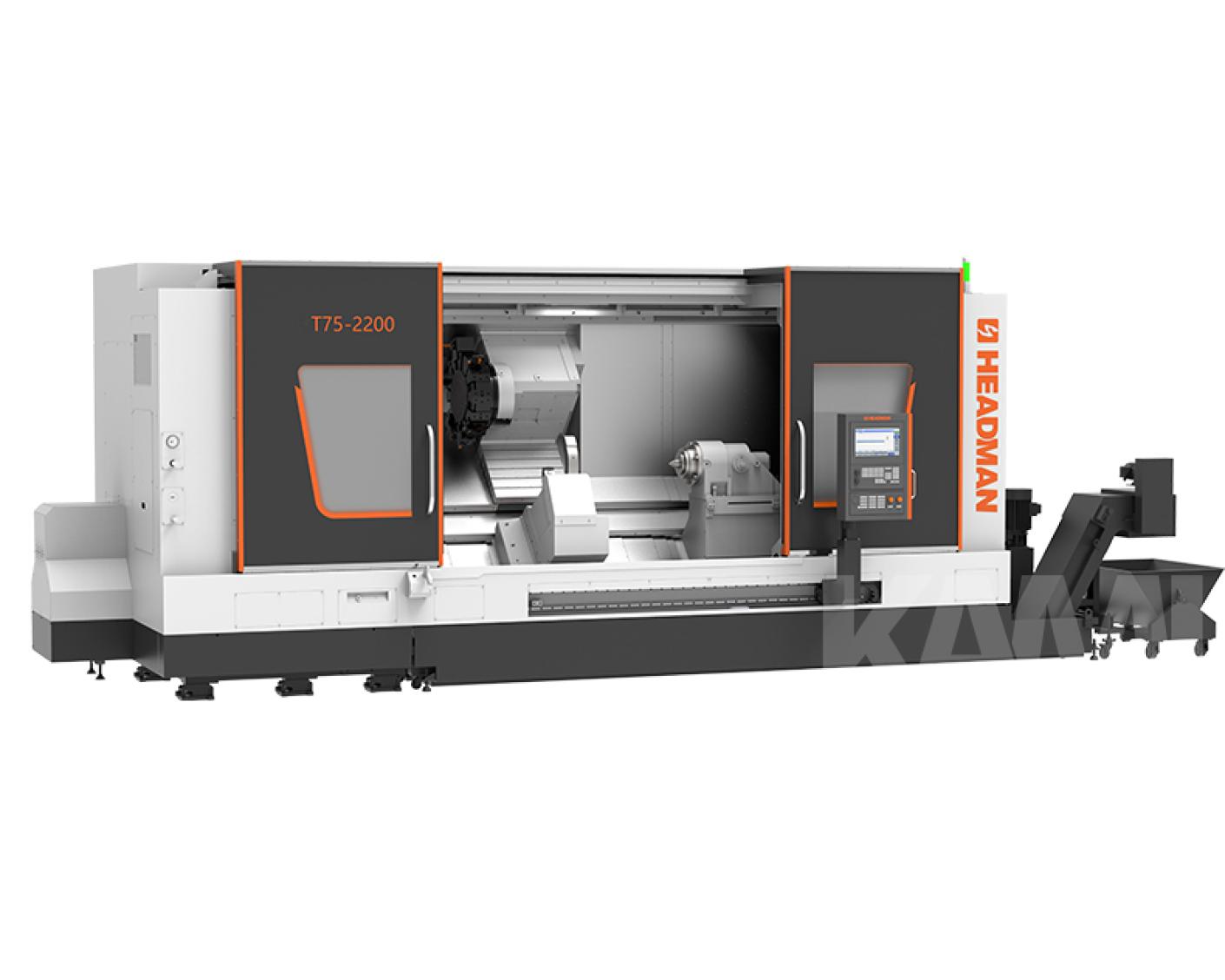

Abbildung ähnlich

CNC Drehmaschine T 75/2200

CNC Drehmaschine T 75/2200

CNC Drehmaschine mit hochaufgelöster C-Achse und 12 fach Werkzeugwechsler mit bidirektionaler Werkzeugwahl. Die Werkzeugwechselzeit liegt bei 0,25s. Die massive bauweise und das durchdachte Konzept des Werkzeugwechslers sorgen für größtmögliche Standzeiten ihres Werkzeuges und ermöglichen höchste Schnittgeschwindigkeiten und Spanleistungen. Das Antriebssystem ist eine 49/63 KW Motorspindel. Die 6-fach Lagerung (2x zweireihiges Zylinderrollenlager und 2x Schrägkugellager) der Hauptspindel garantieren eine gesicherte Lebensdauer von 80.000 Betriebsstunden.

Highlights

  • THK Linearführungen
  • extrem steifes Maschinengestell
  • schnellste Wechselzeiten für hohe Produktivität
  • Rundlauf der Hauptspindel 0.004 mm
  • Positioniergenauigkeit X/Z: 0.008/0.010 mm
  • Gewährleistung 2 Jahre bei einschichtigem Betrieb
  • 6-fach gelagerte Hauptspindel
  • auch mit angetriebenen Werkzeugen lieferbar!

Technische Daten

Umlaufdurchmesser über Bett 850 mm
max. Bearbeitungslänge 2200 mm
max. Bearbeitunsgdurchmesser 510 mm
Spindelbohrung 132 mm
Spindeldurchlass/Stangenbearbeitung max. 115 mm
Spindelnase A2-11
Drehzahlbereich Motorspindel 35 - 2500 U/min
Spindelrundlauf axial 0.004 mm
Spindelrundlauf radial 0.004 mm
Anzahl Werkzeugplätze 12 mit Querschnitt 32 mm
Verriegelung des Werkzeugwechsler hydraulisch
Werkzeugwechselzeit 0.25 s
Werzeugwechslerantrieb Servomotor
Aufnahme Bohrstange max. 40 mm
Aufnahme Werkzeug Querschnitt max. 25 mm
Verfahrweg X-Achse 230 mm
Verfahrweg Z-Achse 1360 mm
Eilgang Z-Achse 30 m/min
Eilgang X-Achse 30 m/min
Positioniergenauigkeit X/Z 0.008/0.010 mm
Wiederholgenauigkeit X/Z 0.003/0.005 mm
Pinolendurchmesser 120 mm
Pinolenaufnahme Morse Konus 6
Volumen Hydrauliktank 80 L
Kapazität Kühlmitteltank max. 780 L
Motorleistung Kühlmittelpumpe 550 W
Motorleistung dauerhaft 49 kW
Motorleistung kurzzeitig (30 min) 63 kW
Gewicht 15,000.00 kg
Abmessungen 67270x2550x2867 mm

Dokumente

Ausstattung

Lieferumfang (Im Preis enthalten)

Kühlmitteleinrichtung, 12-fach Werkzeugwechsler, 380 mm hydr. Spannfutter, Linearführungen und Kugelrollspindel der Firma THK/Japan, Steuerung Siemens 828D, programmierbarer Reitstock,deutsche Betriebsunterlagen,CE Konformitäterklärung etc. Optionen: Späneförderer, Werkstückvermessung, automatische Werkzeuglängen Korrektur, Stangenlader, Ausblasfunktion für Werkzeugwechsler und Drehfutter, Kühlung durch Spindel, Hochdruck Kühlung, Ölabscheider, Hohlspannfutter 250 mm, hydr. Lünette SMW Autoblok,

CNC Drehmaschine T 75/2200
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage
