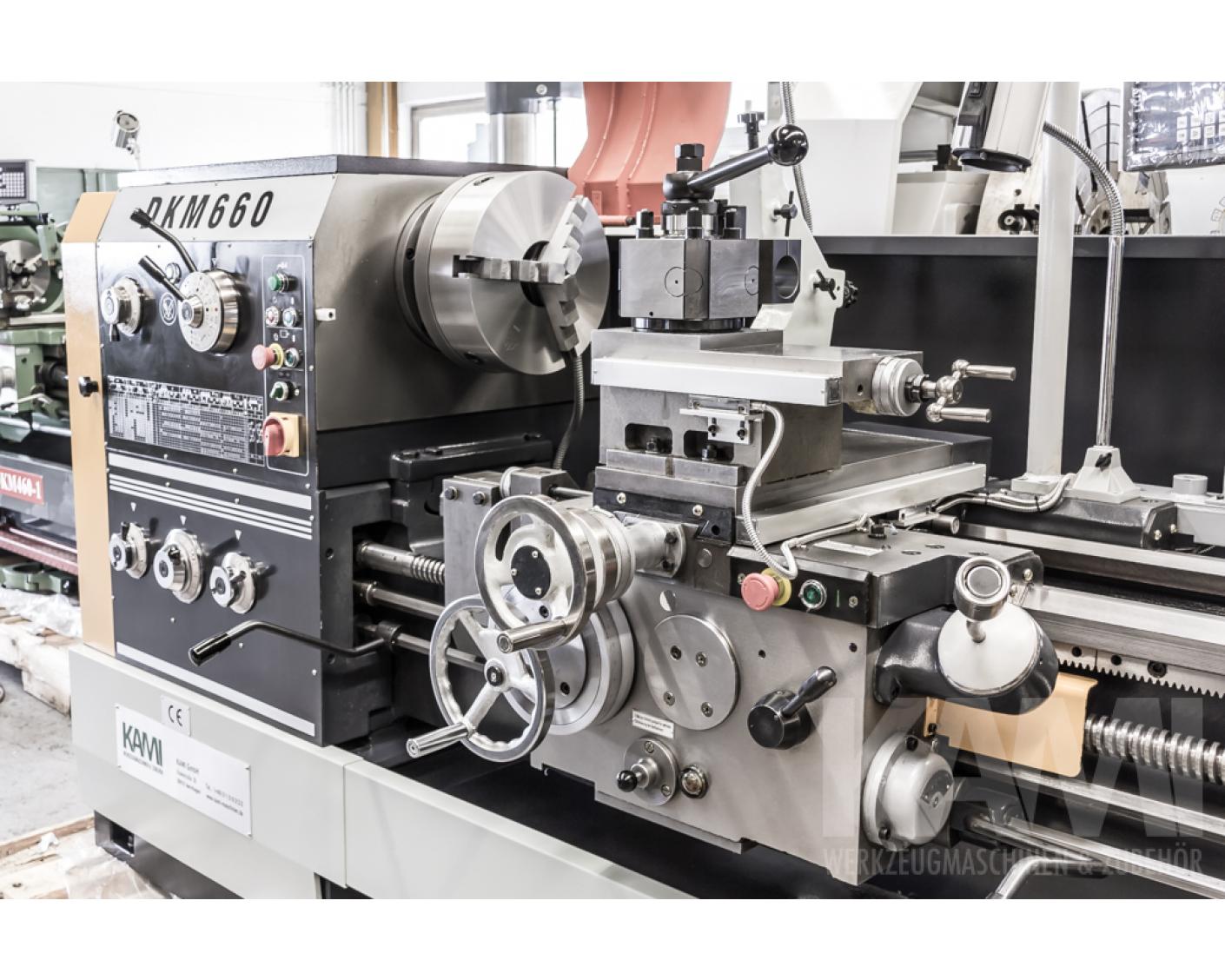

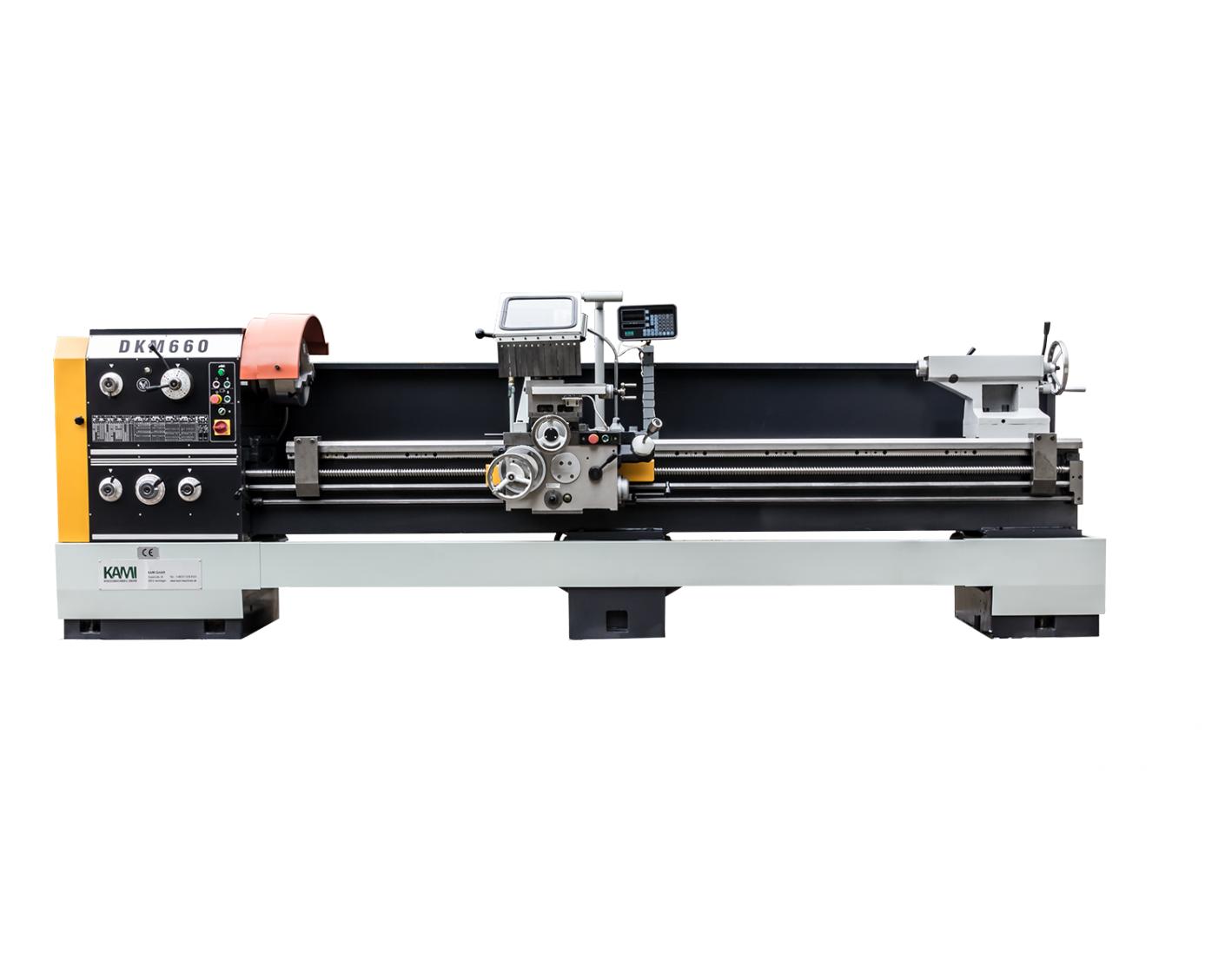

Highlights
- Hohe Zerspanungsleistung
- Ausgereifte Getriebekonstruktion für eine optimale Übertragung der Motorleistung in hohe Drehmomente und starke Schnittkräfte.
- Elektromechanische Spindelbremse

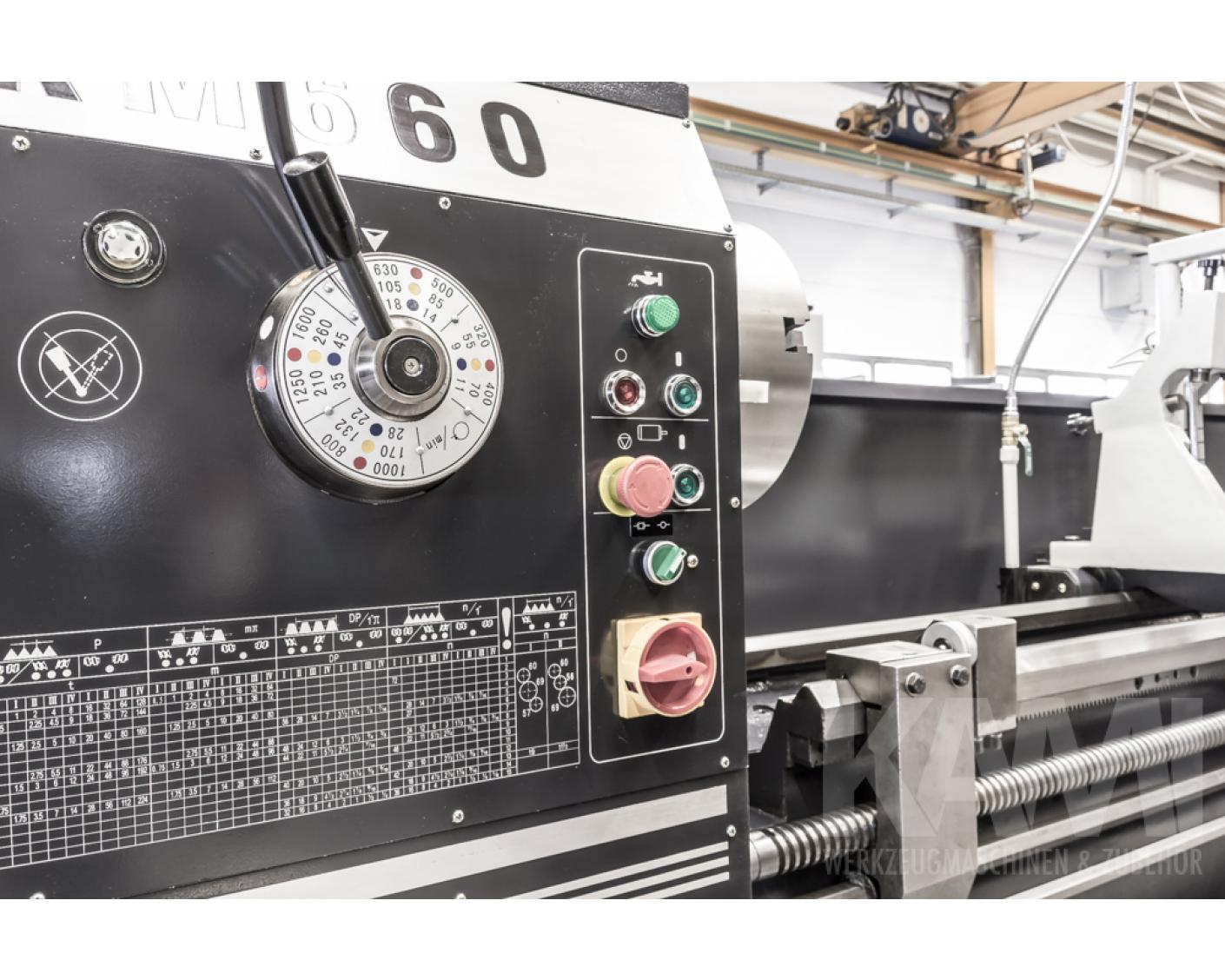

- Fein abgestuftes Getriebe zum Einstellen von optimalen Schnitt- und Vorschubgeschwindigkeiten.
- Abgestimmmte, steife Konstruktion für die Aufnahme von großen Schnittkräften

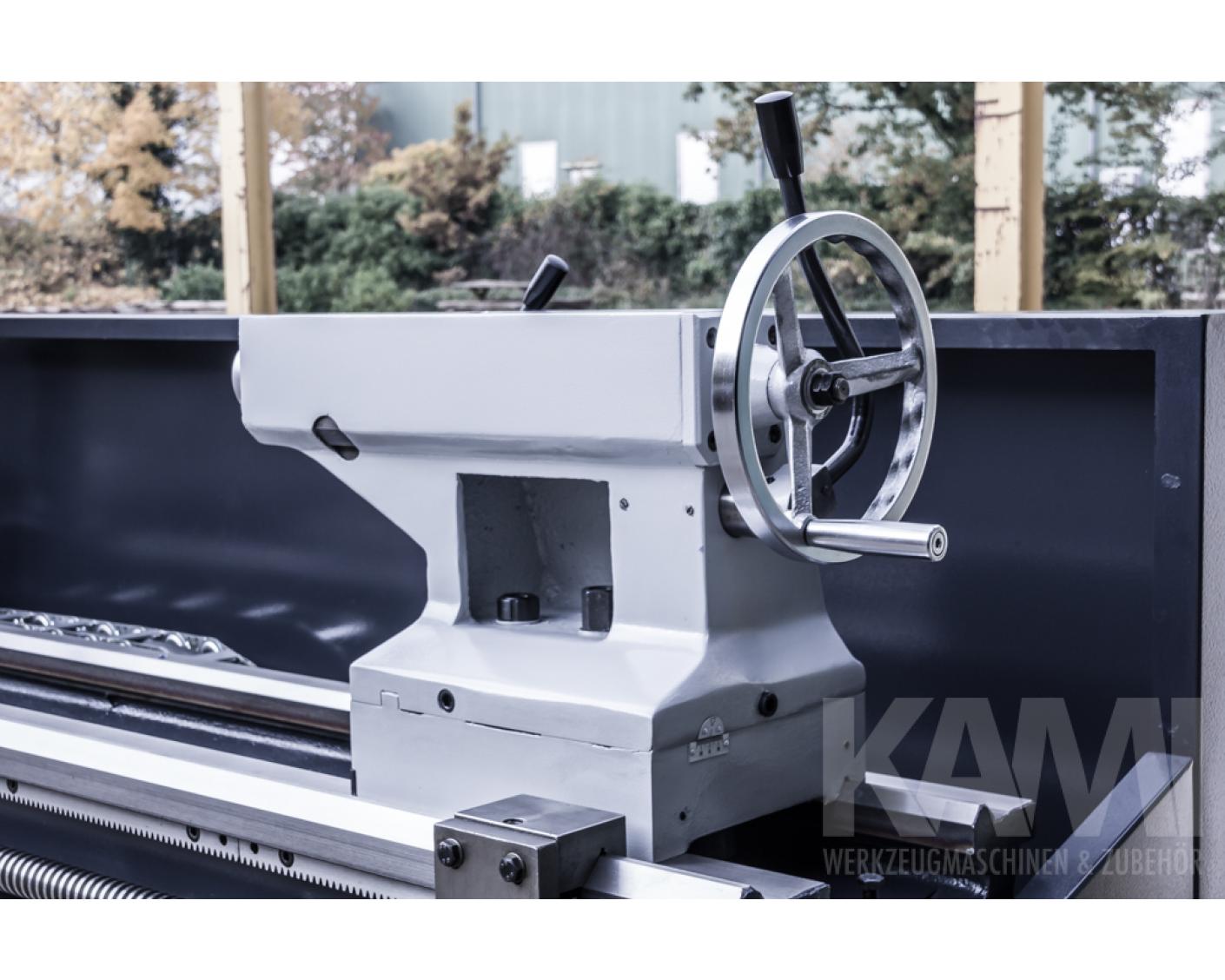

- Reitstockkonstruktion mit großer Ausladung zur Bearbeitung von langen Wellen

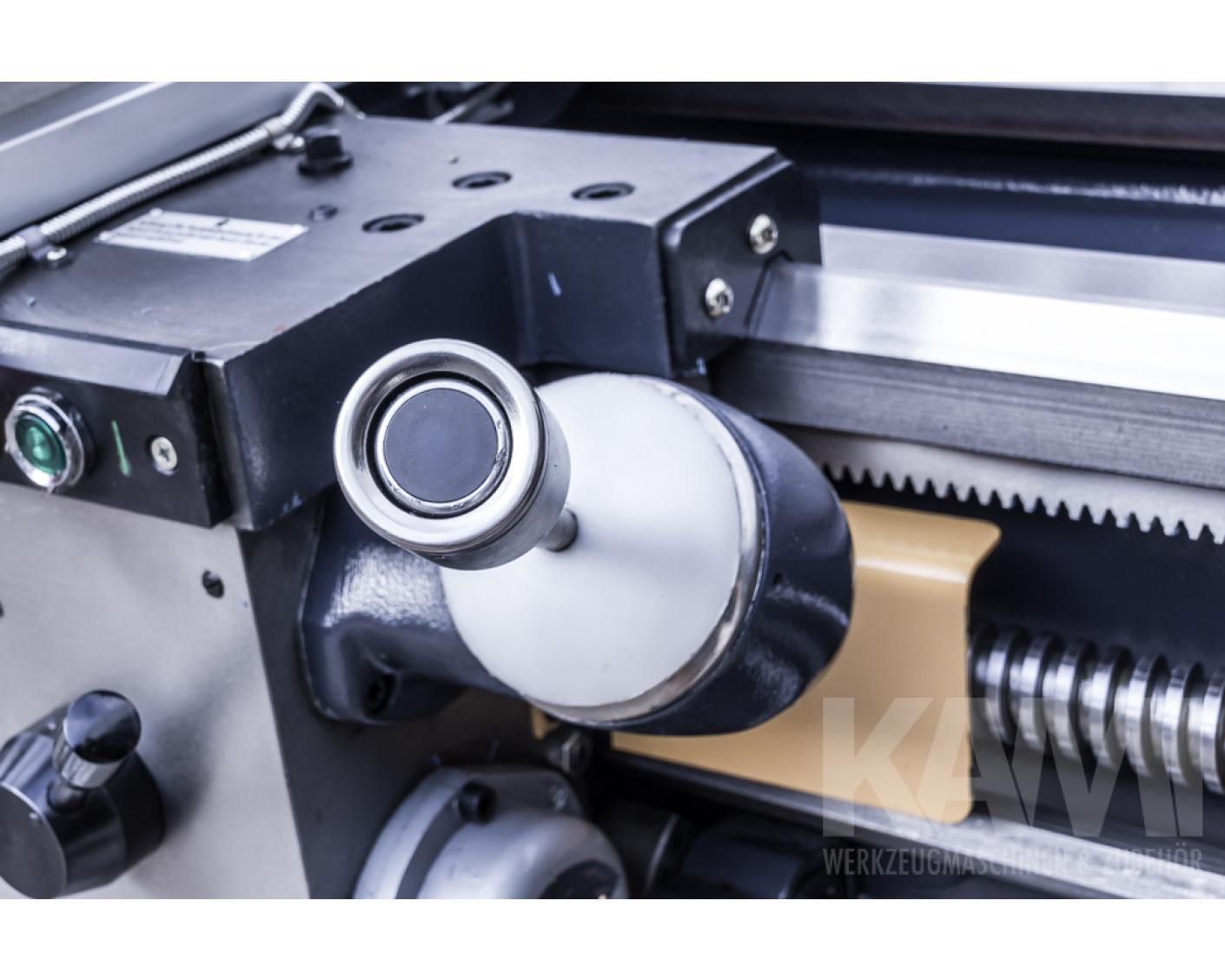

- Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion
Technische Daten
Spitzenhöhe | 330 mm |
Spitzenweite | |
Spindelbohrung | 82 mm |
Umlaufdurchmesser über Bett | 660 mm |
Umlaufdurchmesser in der Kröpfung | 840 mm |
Umlaufdurchmesser über Support | 420 |
Drehzahlbereich | 9-1600 U/min Stufen ( 24 Stufen ) |
Spindelnase | ISO 702/II Nr. 8 Camlock |
Verfahrweg X-Achse | 305 mm |
Verfahrweg Z1-Achse | 145 mm |
Bereich Längsvorschübe | 0,028 - 6,43 mm/U (93 Stufen) |
Bereich Planvorschübe | 0,012 - 2,73 mm/U (93 Stufen) |
Metrische Gewinde | 0,5 - 224 mm (48 Stufen) |
Zollgewinde | 72 - 1/8 Gang/Zoll (49 Stufen) |
Modulgewinde | 0,5 - 112 mm (42 Stufen) |
Diametralgewinde | 56 - 1/4 DP |
Pinolenurchmesser | 75 mm |
Pinolenweg | 150 mm |
Pinolenaufnahme | Morse Konus 5 |
Motorleistung | 11 kW (14.95 PS) |
Gewicht | 2,910.00 kg |
Abmessungen | 3135 x 1050 x 1450 mm |
Dokumente
Ausstattung
- gefertigt nach DIN 8606
- 80 mm Spindelbohrung

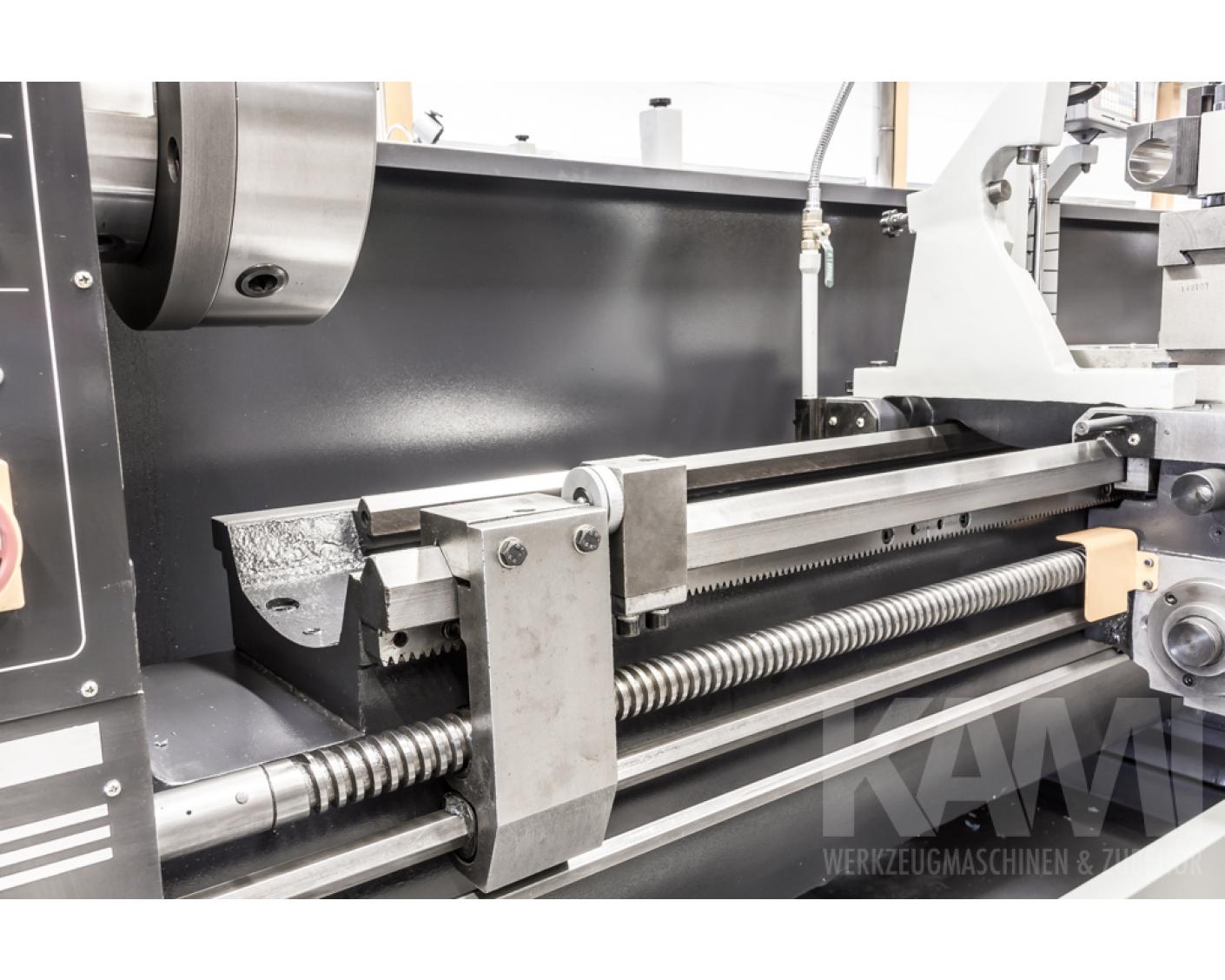

- Bettbrücke
- elektromagnetische Spindelbremse

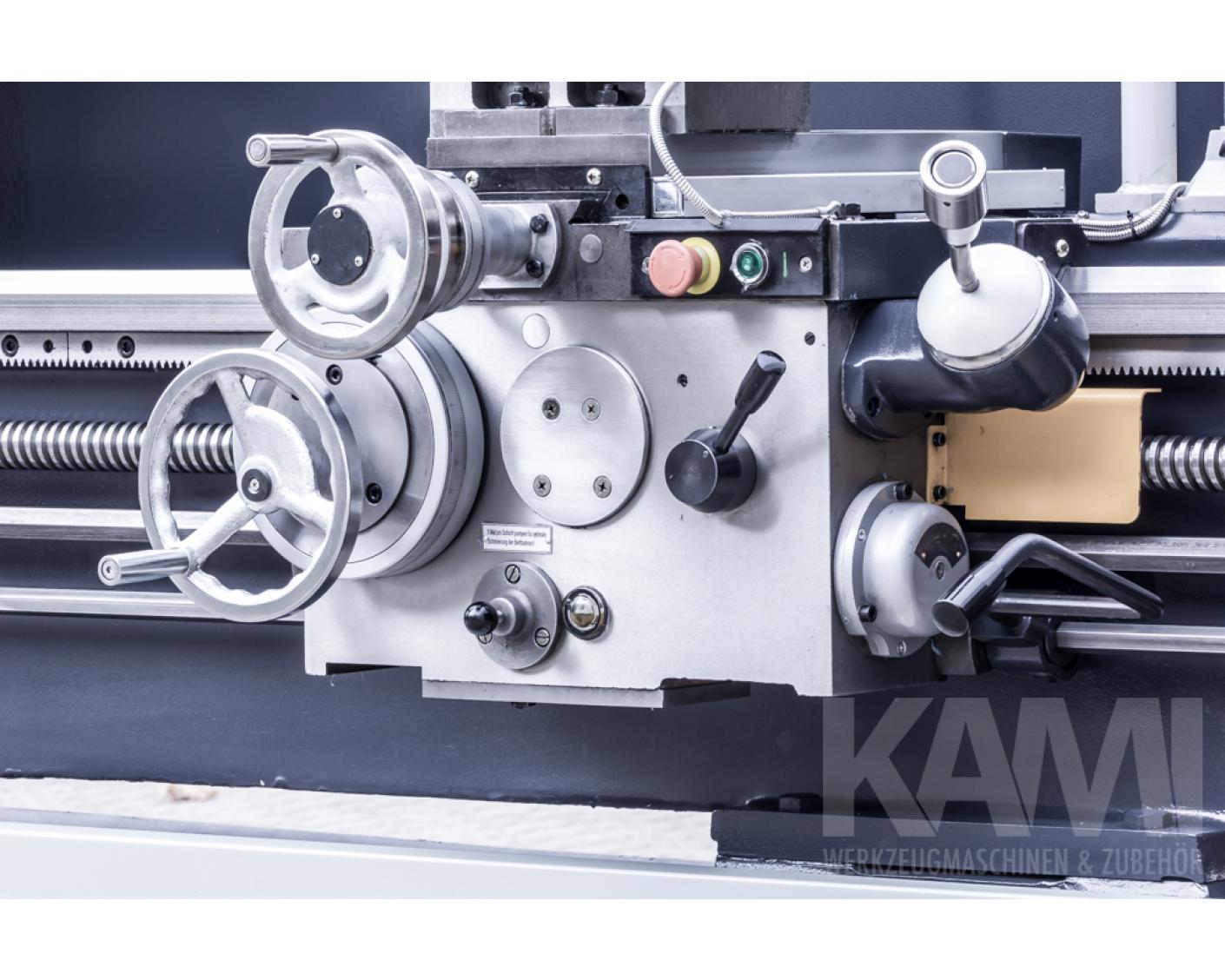

- automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
- Eilgang in Längs und Plan via Taster
- Überlastkupplung im Schlosskasten
- Spindelkastenschmierung durch integrierte Pumpe

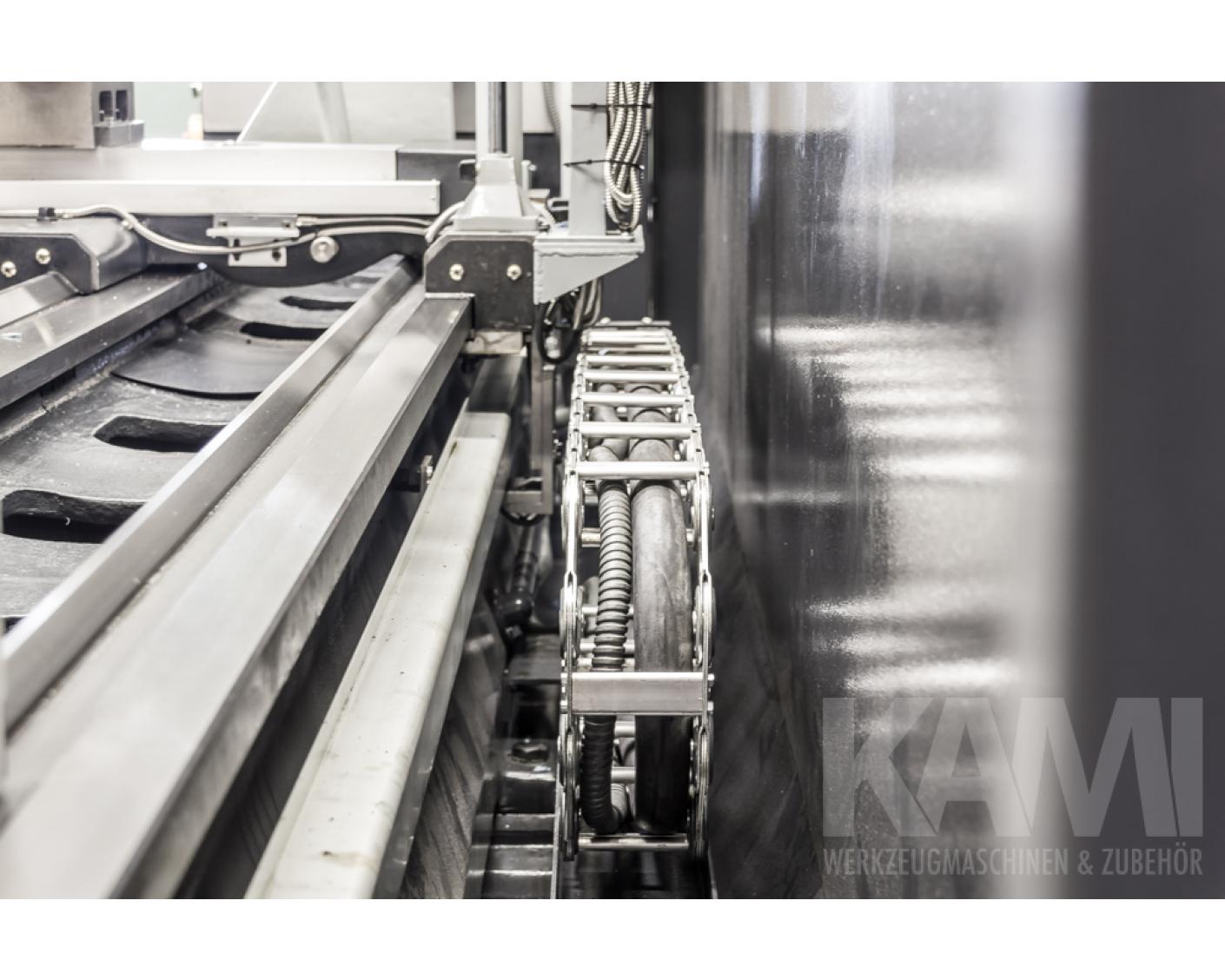

- manuelle Bettbahn-Zentralschmierung

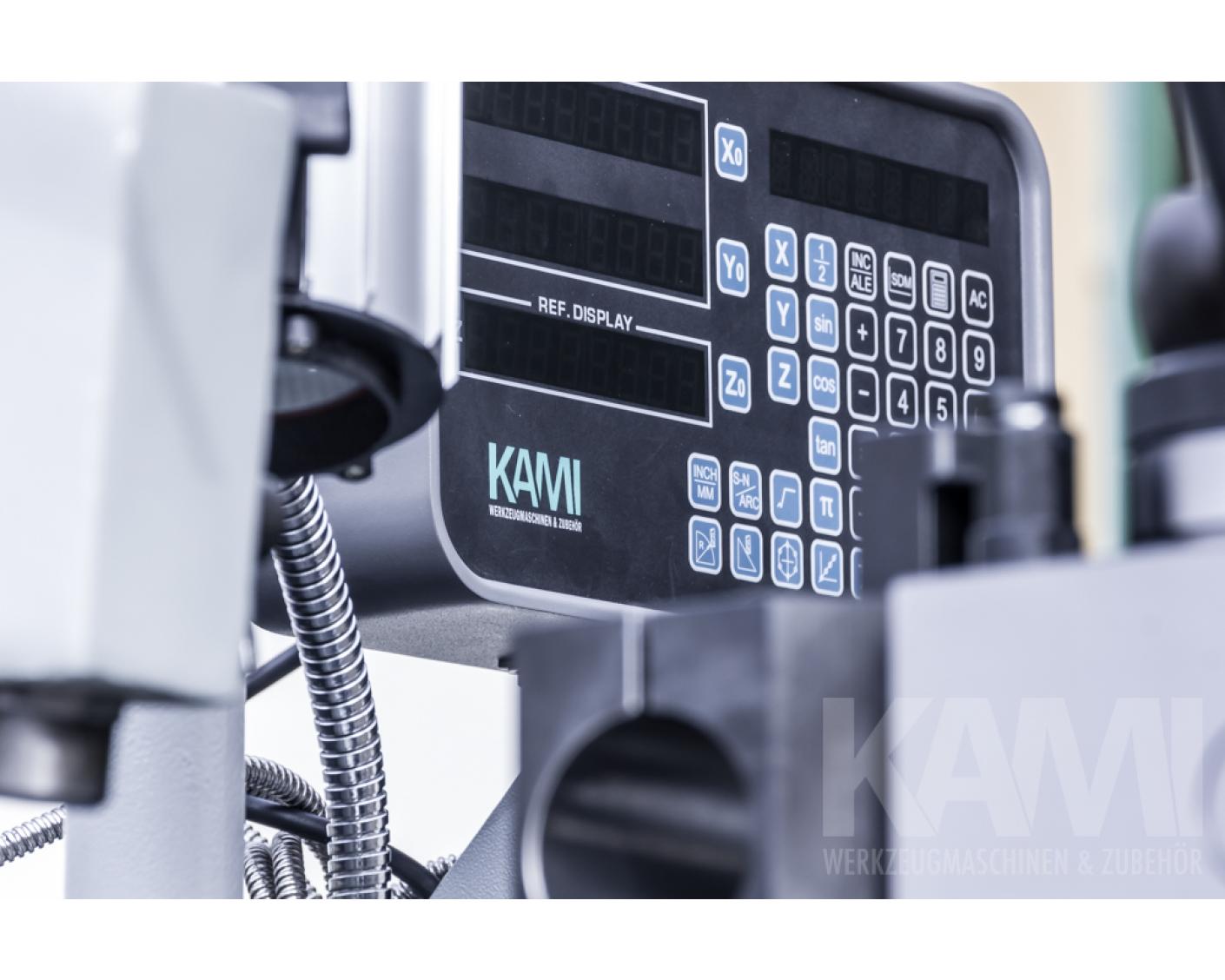

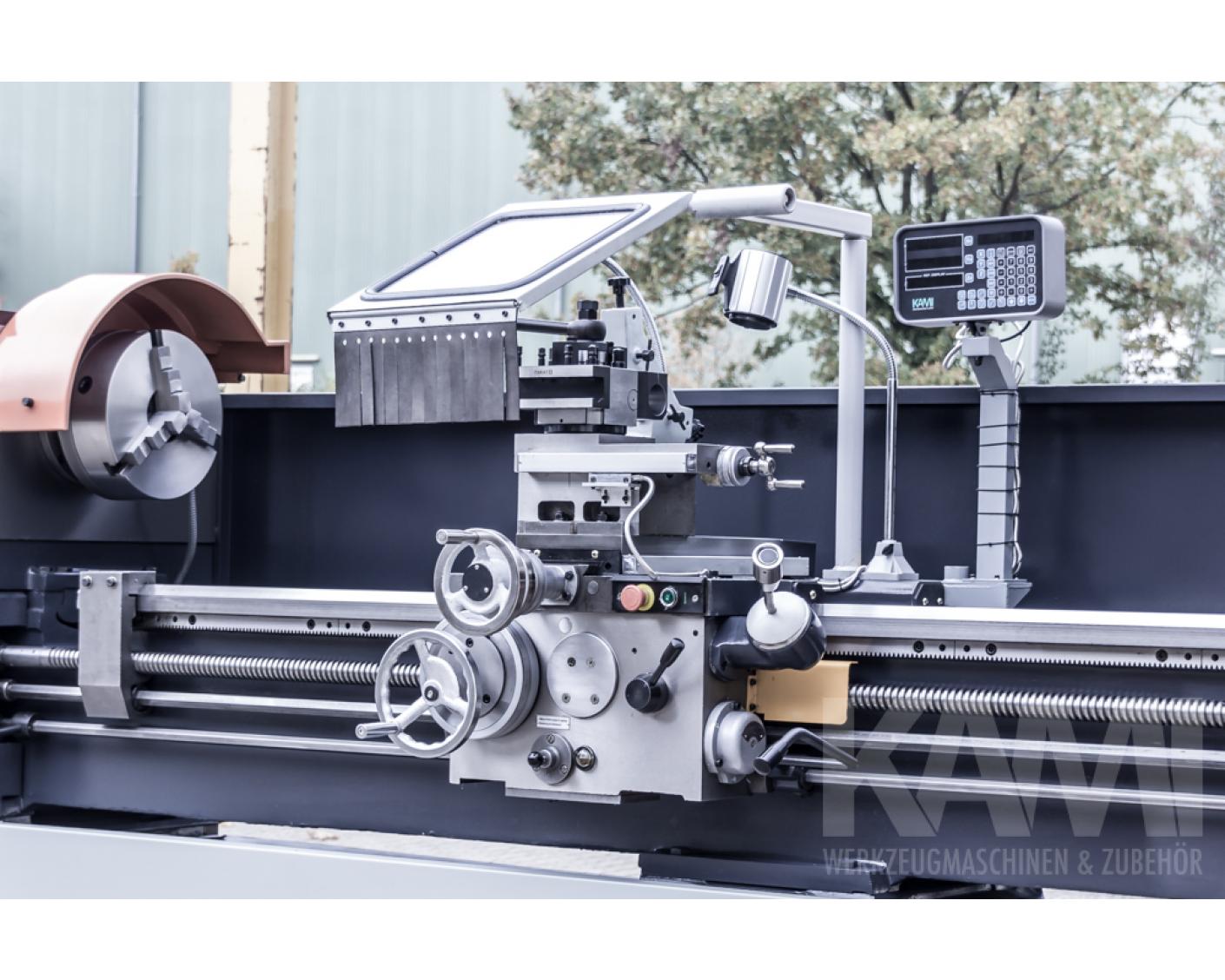

- 3 Achsen digitales Messsystem
- nachstellbare Hauptspindellager
- Lamellenkupplung im Hauptgetriebe
- schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
- Micrometer Endanschlag
- Kühlmitteleinrichtung

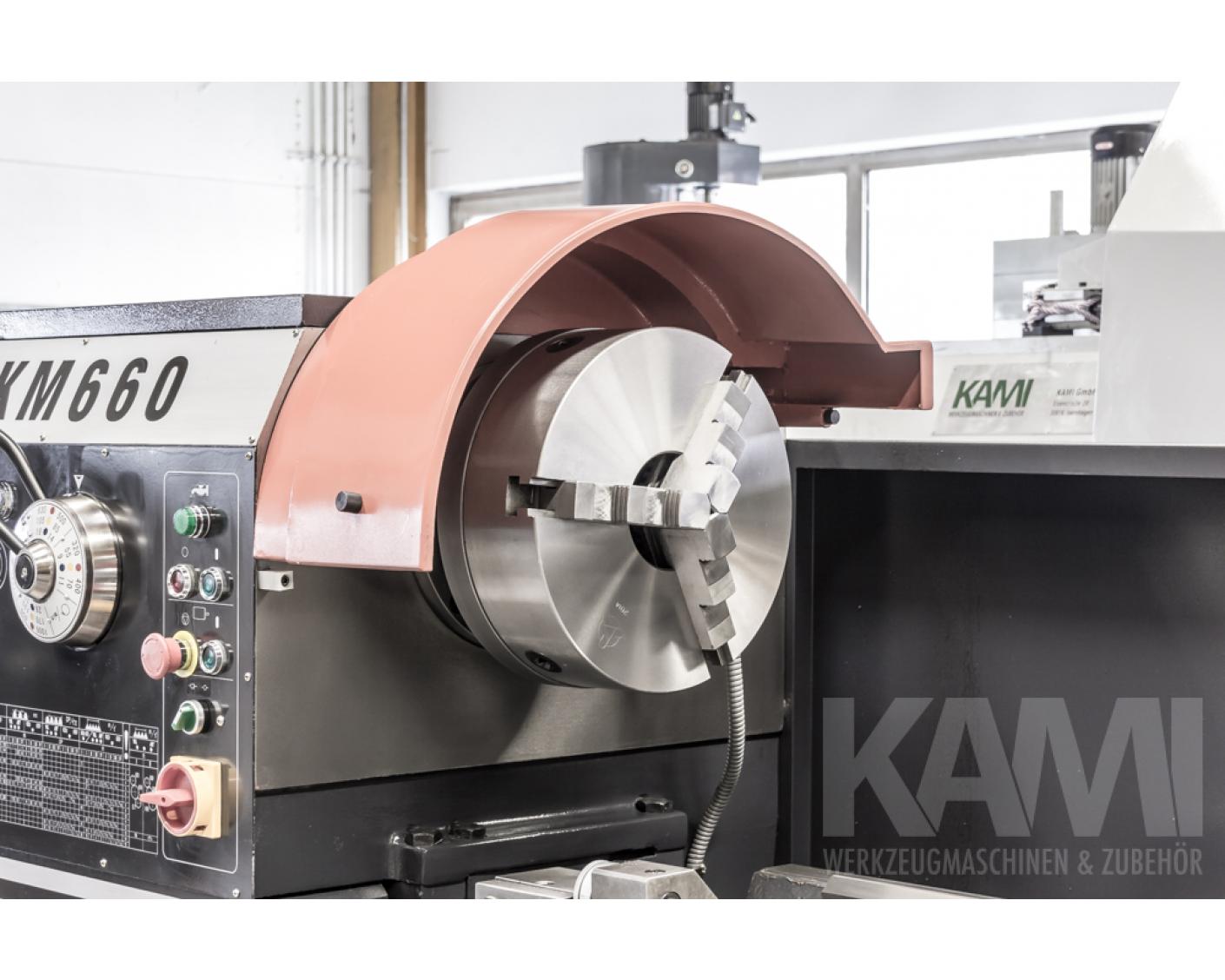

- Spritzschutzwand
- 4-fach Stahlhalter
Lieferumfang (Im Preis enthalten)
3-Backenfutter 315 mm, 4 Backen Planscheibenfutter 500 mm, 1 Stück mitlaufende Lünette und 1 Stück stehende Lünette mit 120-250 mm Durchlass Optional: Kegeldreheinrichtung
optionales Zubehör
- Drehfutter Kombinationsspannfutter K 62325 Preis auf Anfrage
- Schnellwechselstahlhalter Set Gr. C Schnellwechselstahlhalterset Multifix Gr. C ab 849,00 €
- Körnerspitze MK5/PHD mitlaufend ab 89,00 €
- Körnerspitzenset MK5 mitlaufend ab 129,00 €
- Drehfutter 4-B Drehfutter D=400, DIN6350, Guss ab 1.014,20 €
- Flansch Flansch DIN55029, D=315, D1-8 ab 329,30 €
- Flansch Flansch DIN55029, D=400, D1-8 ab 584,30 €
- Flansch Flansch DIN55029, D=500, D1-8 ab 584,30 €
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Sonstiges Zubehör Reduzierung MK5 - B18 ab 14,00 €
- Maschinenfüsse Maschinenfuss D-200 mm Preis auf Anfrage
