Abbildung ähnlich

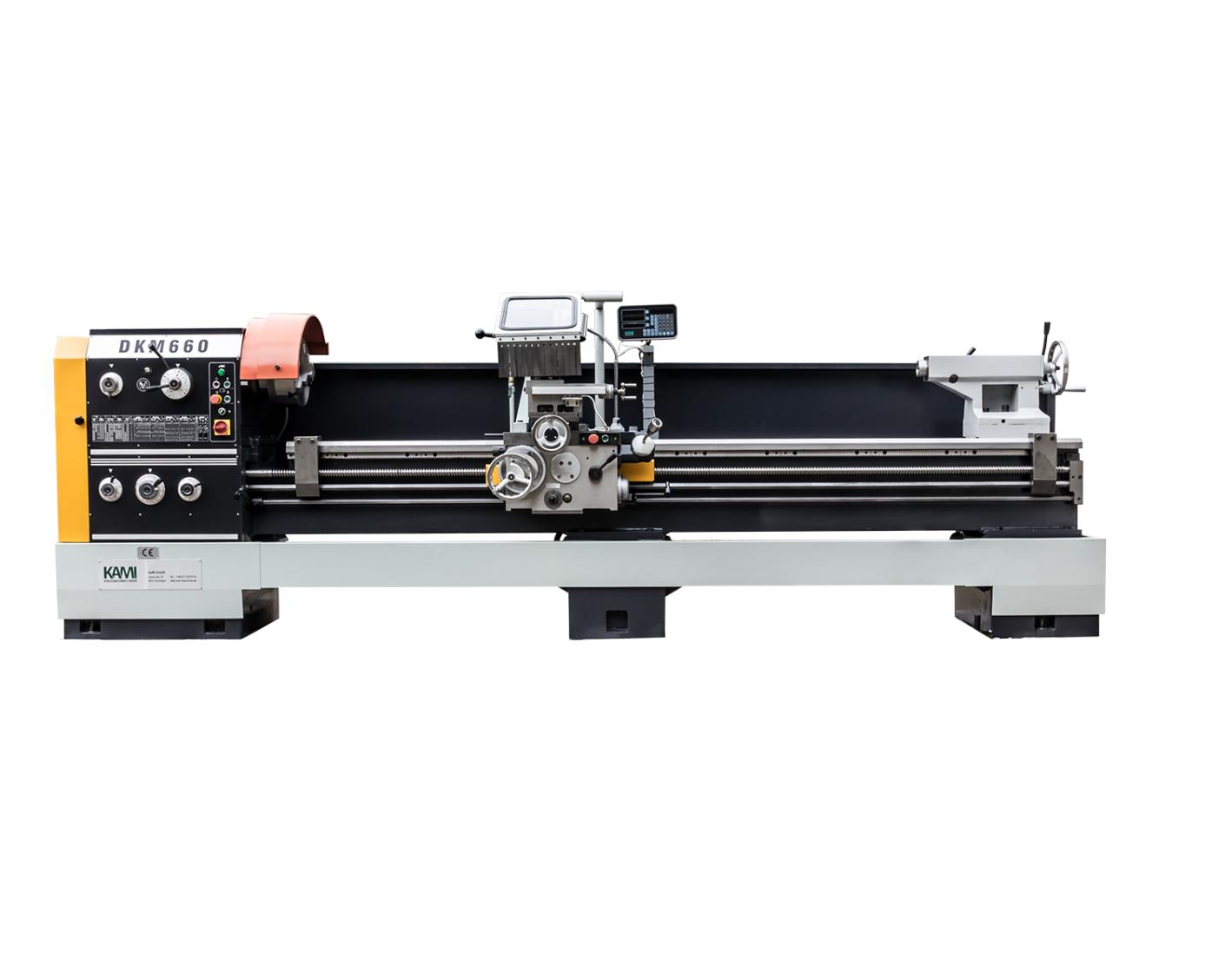

DKM 660x3000 SC

L+Z Drehmaschine

Die Ausstattungsmerkmale sprechen für sich. Die Maschine eignet sich hervorragend als Industrie- und Produktionsdrehmaschine zur Serien- und Einzelteilfertigung. Die Maschine ist universell einsetzbar und wurde speziell für die Bearbeitung mit einem großen Spindeldurchlass konzipiert. Die komfortable Einhandhebeltechnik mit Eilgangfunktion für den Vorschub erleichtert die täglichen Arbeiten.

Highlights

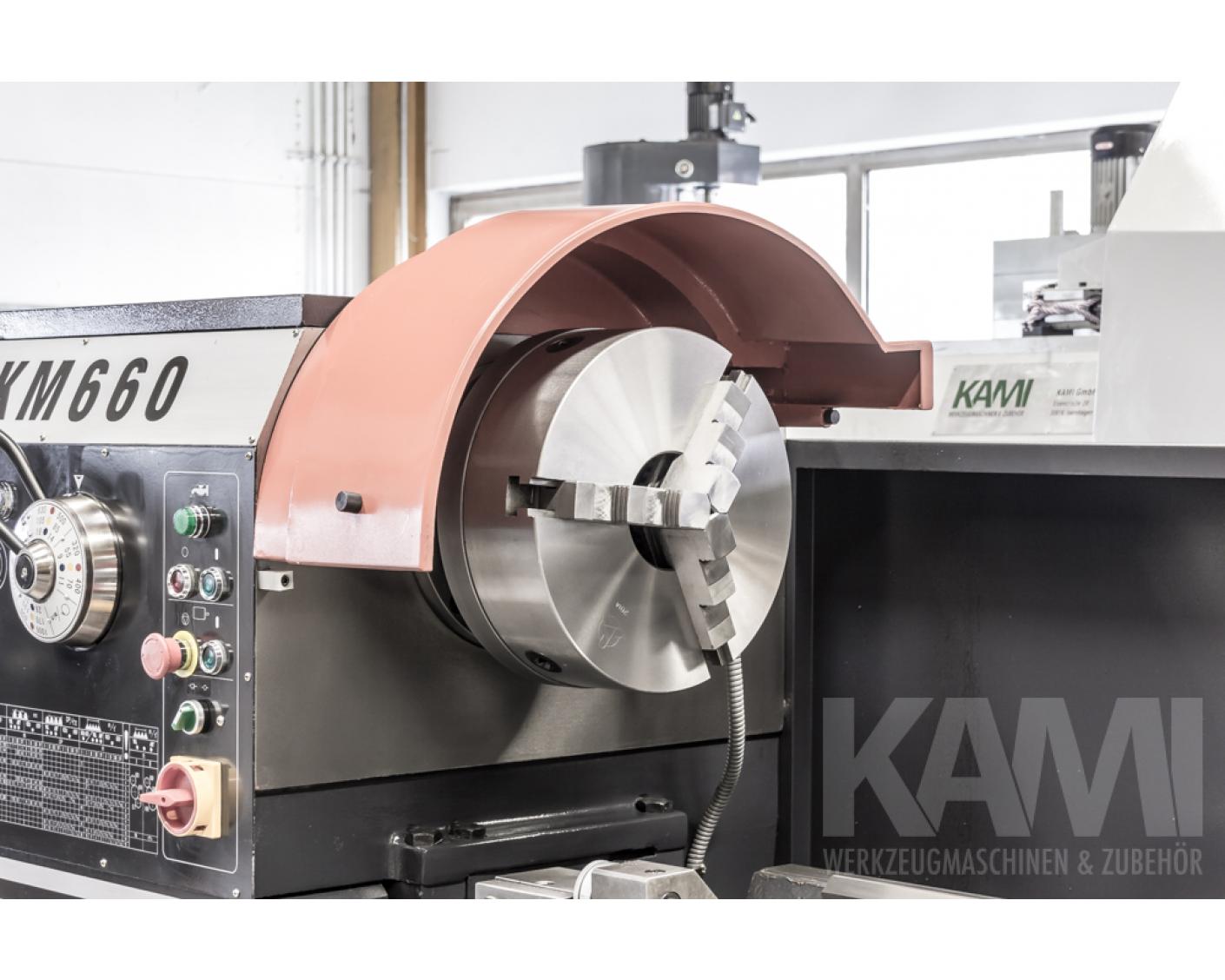

elektromechanische Hauptspindelbremse für die Sicherheit Ihrer Mitarbeiter
4-fach gelagerte Hauptspindel für höchste Präzision
Hohes Spanvolumen durch 1400 Nm max. Drehmoment an der Hauptspindel

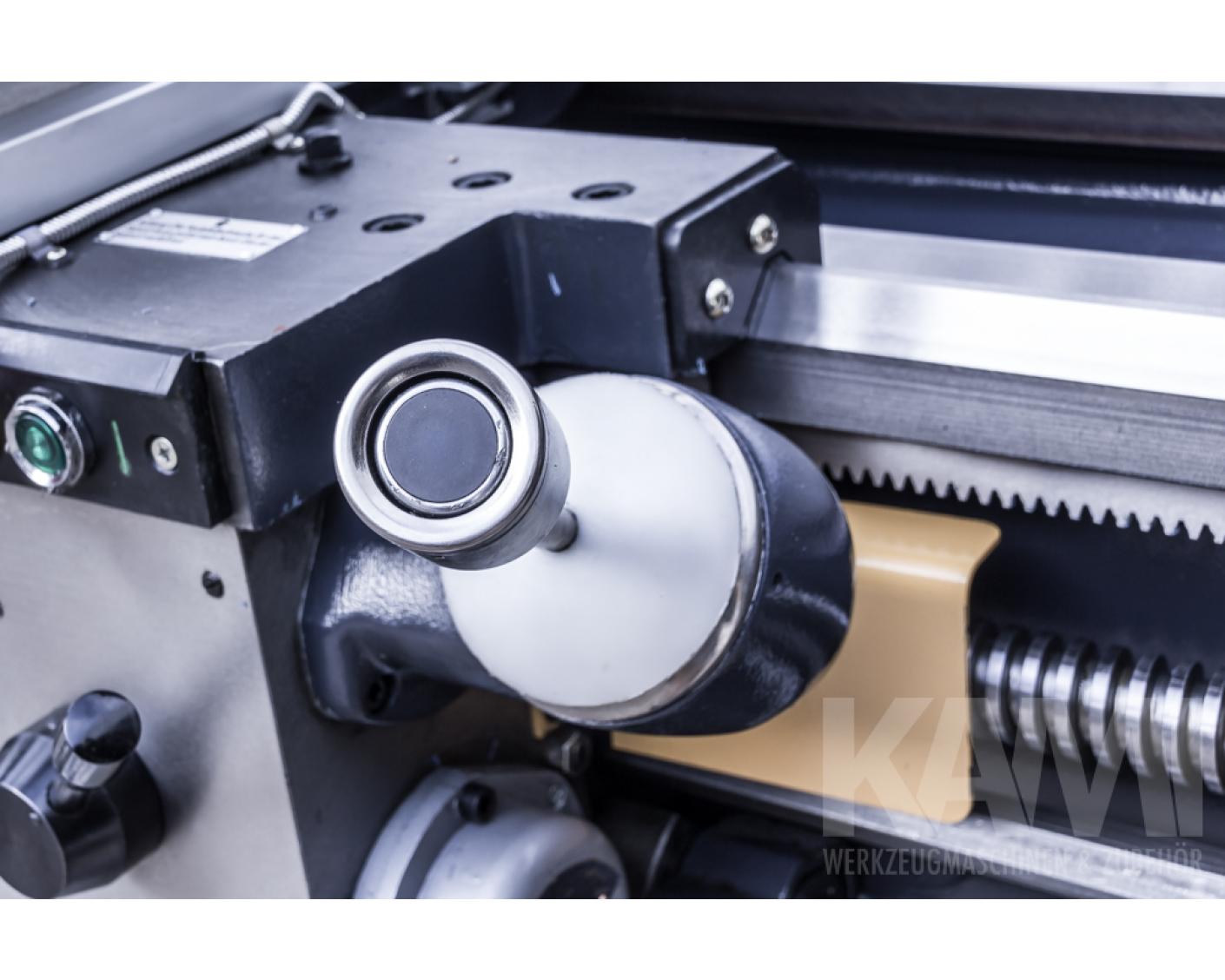

Einhandhebelbetrieb für effektives Arbeiten an der Maschine
Gegenlaufflächen Turcite beschichtet

Vergleich Variationen

Technische Daten

Spitzenhöhe	330 mm
Spitzenweite	DKM 660x1500 SC - 1500 mm - ⬤ - 25.200,00 € DKM 660x2000 SC - 2000 mm - ⬤ - 27.250,00 € DKM 660x4000 SC - 4000 mm - ⬤ - 41.500,00 € DKM 660x3000 SC - 3000 mm - ⬤ - Auf Anfrage Variationen vergleichen
Spindelbohrung	105 mm
Umlaufdurchmesser über Bett	660 mm
Umlaufdurchmesser in der Kröpfung	840 mm
Umlaufdurchmesser über Support	420
Drehzahlbereich	36 - 1600 U/min ( 12 Stufen )
Spindelnase	ISO 702/II Nr. 8
Verfahrweg X-Achse	305 mm
Verfahrweg Z1-Achse	145 mm
Bereich Längsvorschübe	0,063 - 2,52 mm/U (65 Stufen)
Bereich Planvorschübe	0,027 - 1,07 mm/U (65 Stufen)
Metrische Gewinde	1 - 14 mm (22 Stufen)
Zollgewinde	28 - 2 Gang/Zoll (25 Stufen)
Modulgewinde	0,5 - 7 mm (18 Stufen)
Diametralgewinde	56 - 4 DP (24 Stufen)

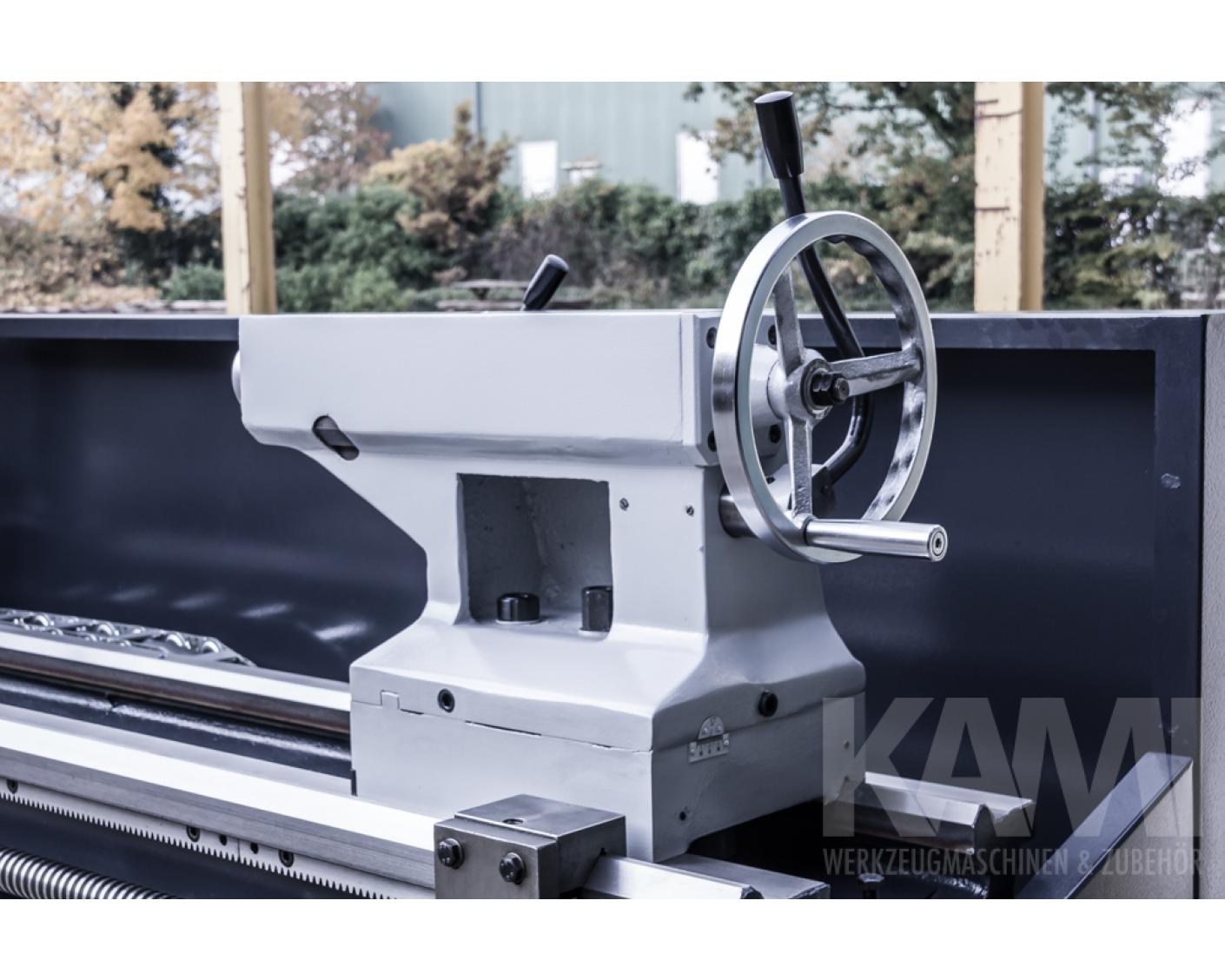

Pinolenurchmesser	75 mm
Pinolenweg	150 mm
Pinolenaufnahme	Morse Konus 5
Motorleistung	11 kW (14.95 PS)
Gewicht	3,300.00 kg
Abmessungen	4800x 1150x 2000 mm

Dokumente

Ausstattung

gefertigt nach DIN 8606
103 mm Spindelbohrung
Bettbrücke
elektromagnetische Spindelbremse

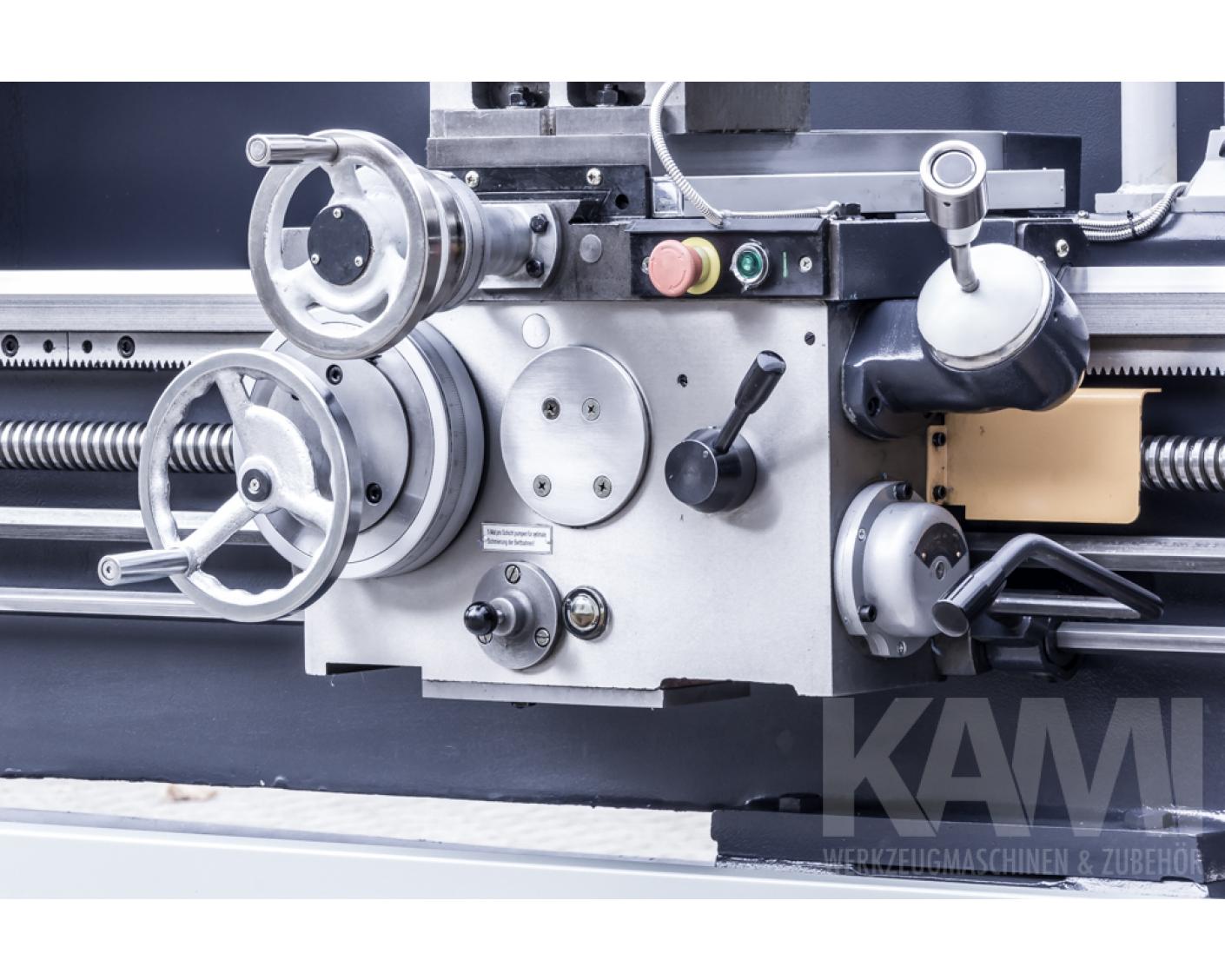

automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
Eilgang in Längs und Plan via Taster
Überlastkupplung im Schlosskasten
Spindelkastenschmierung durch integrierte Pumpe
manuelle Bettbahn-Zentralschmierung

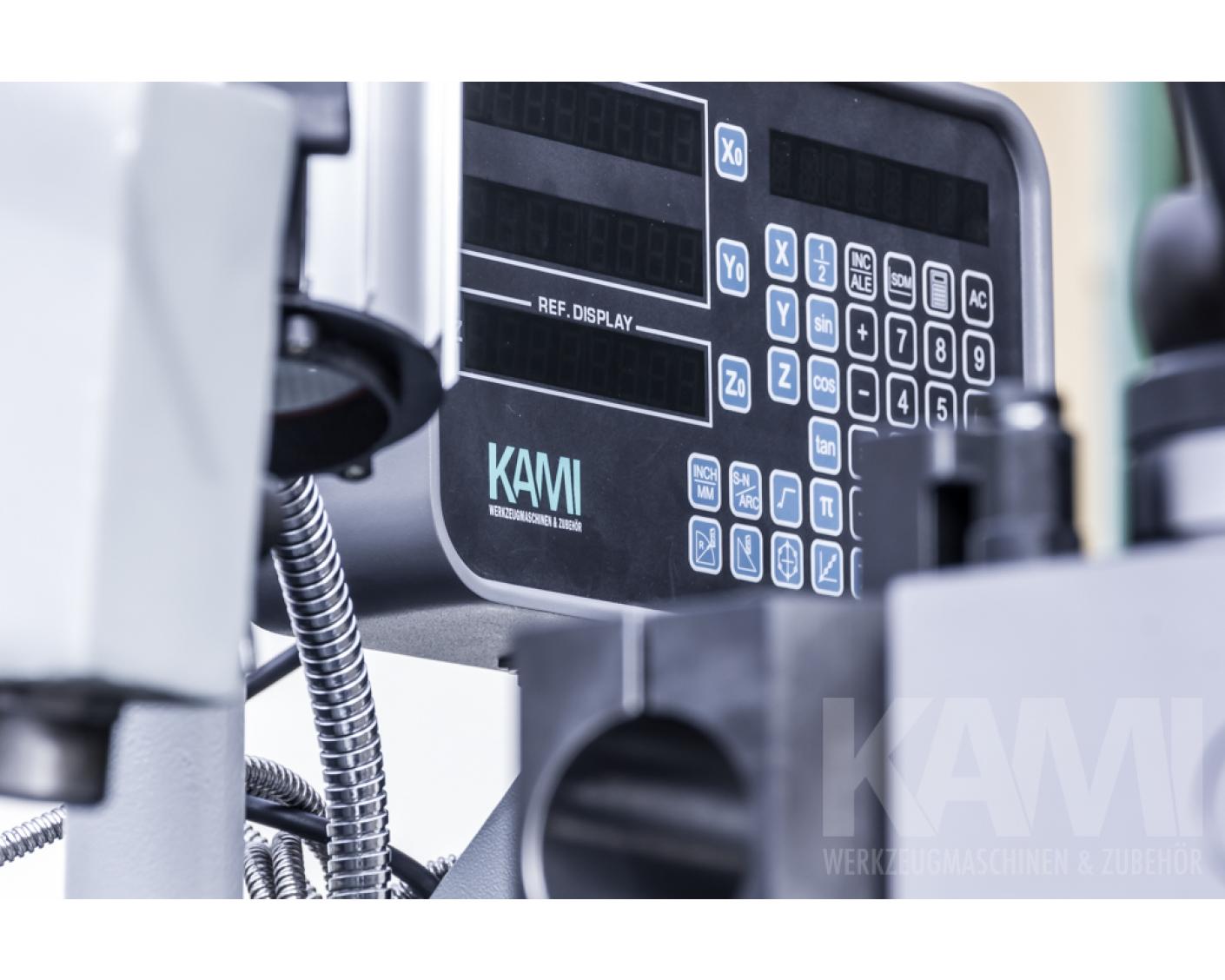

3 Achsen digitales Messsystem
nachstellbare Hauptspindellager
Lamellenkupplung im Hauptgetriebe
schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
Micrometer Endanschlag
Kühlmitteleinrichtung
Spritzschutzwand
4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

3-Backenfutter 315 mm, 4 Backen Planscheibenfutter 500 mm, 1 Stück mitlaufende Lünette und 1 Stück stehende Lünette mit 120-250 mm Durchlass Optional: Kegeldreheinrichtung
