Technische Daten
Spitzenhöhe | 200 mm |
Spitzenweite | |
Umlaufdurchmesser über Bett | 400 mm |
Umlaufdurchmesser über Support | 220 mm |
Spindelbohrung | 52 mm |
Spindelnase | Bajonett DIN 55027 KK6 |

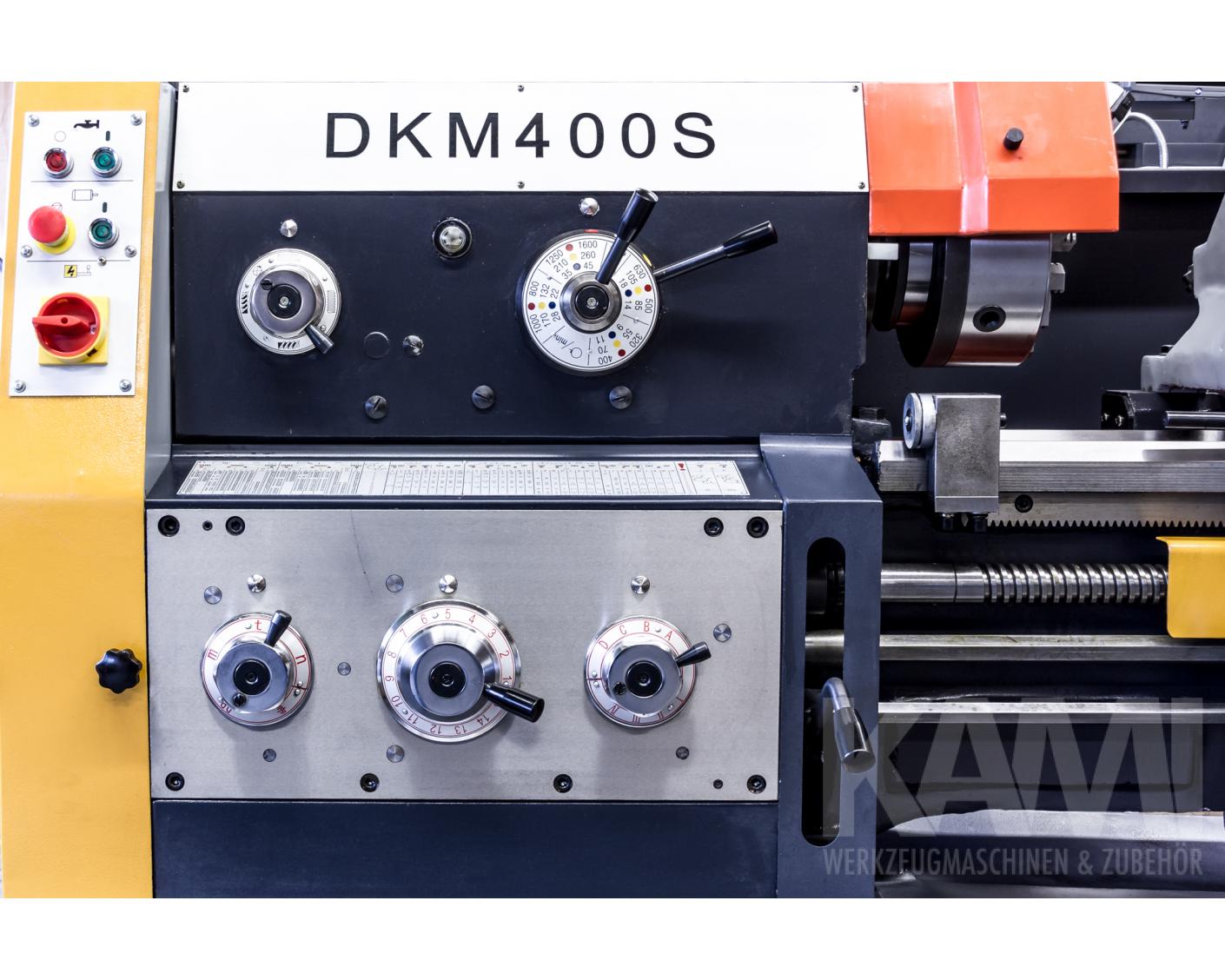

Drehzahlbereich | 9-1600 U/min (24 Stufen) |
Bereich Längsvorschübe | 0,028 - 6,43 mm/U; 93 Stufen |
Bereich Planvorschübe | 0,012 - 2,73 mm/U; 93 Stufen |
Metrische Gewinde | 0,5 - 224; 48 Stufen |
Zollgewinde | 72 - 1/8 tpi; 46 Stufen |
Modulgewinde | 0,5 - 112; 42 Stufen |
Diametralgewinde | 56 - 1/4 DP; 42 Stufen |

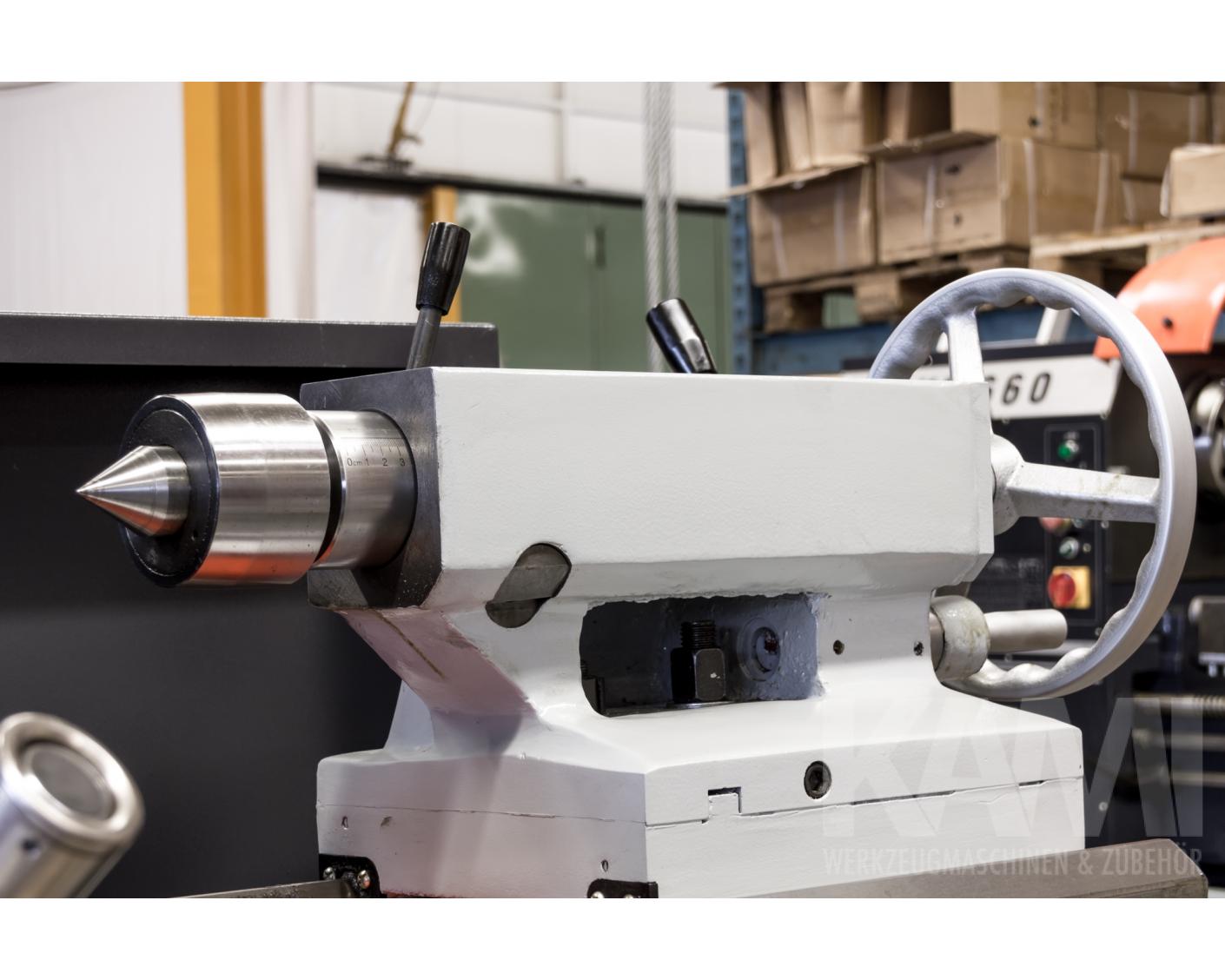

Pinolenweg | 150 mm |
Pinolenaufnahme | Morse Konus 5 |
Motorleistung | 7,5 kW |
Umlaufdurchmesser in der Kröpfung | 710 mm |
Pinolen-ø | 75 mm |
Gewicht | 2,450.00 kg |
Abmessungen | 3172 x 975 x 1230 mm |
Dokumente
Ausstattung
- gefertigt nach DIN 8606
- deutsche Spindelnase DIN 55027 Bajonett
- Eilgang in Längs und Plan

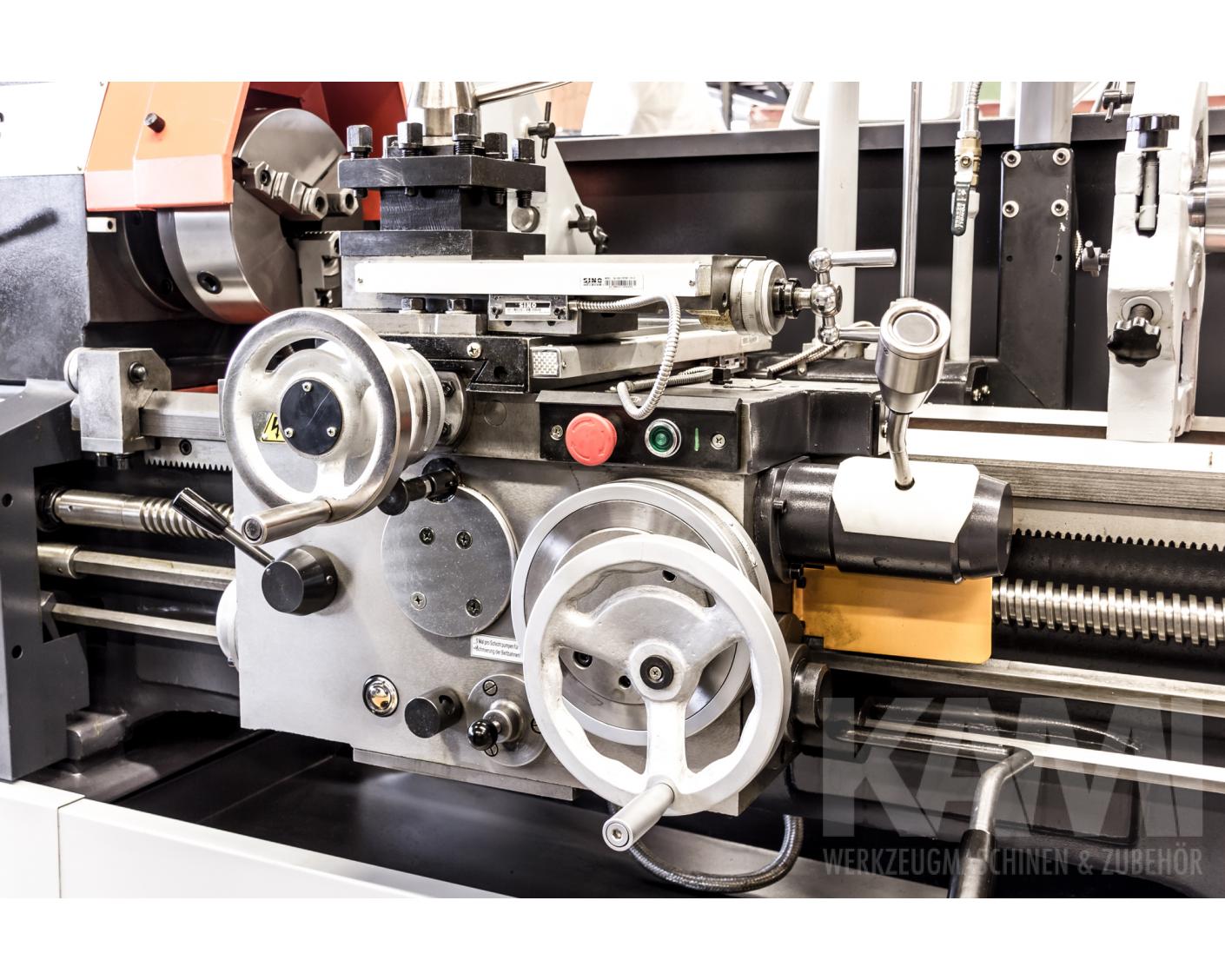

- Überlastkupplung im Schlosskasten
- mechanische Spindelbremse
- elektromagnetisch gebremster Hauptmotor
- Lamellenkupplung nachstellbar
- Spindelkastenschmierung durch integrierte Pumpe

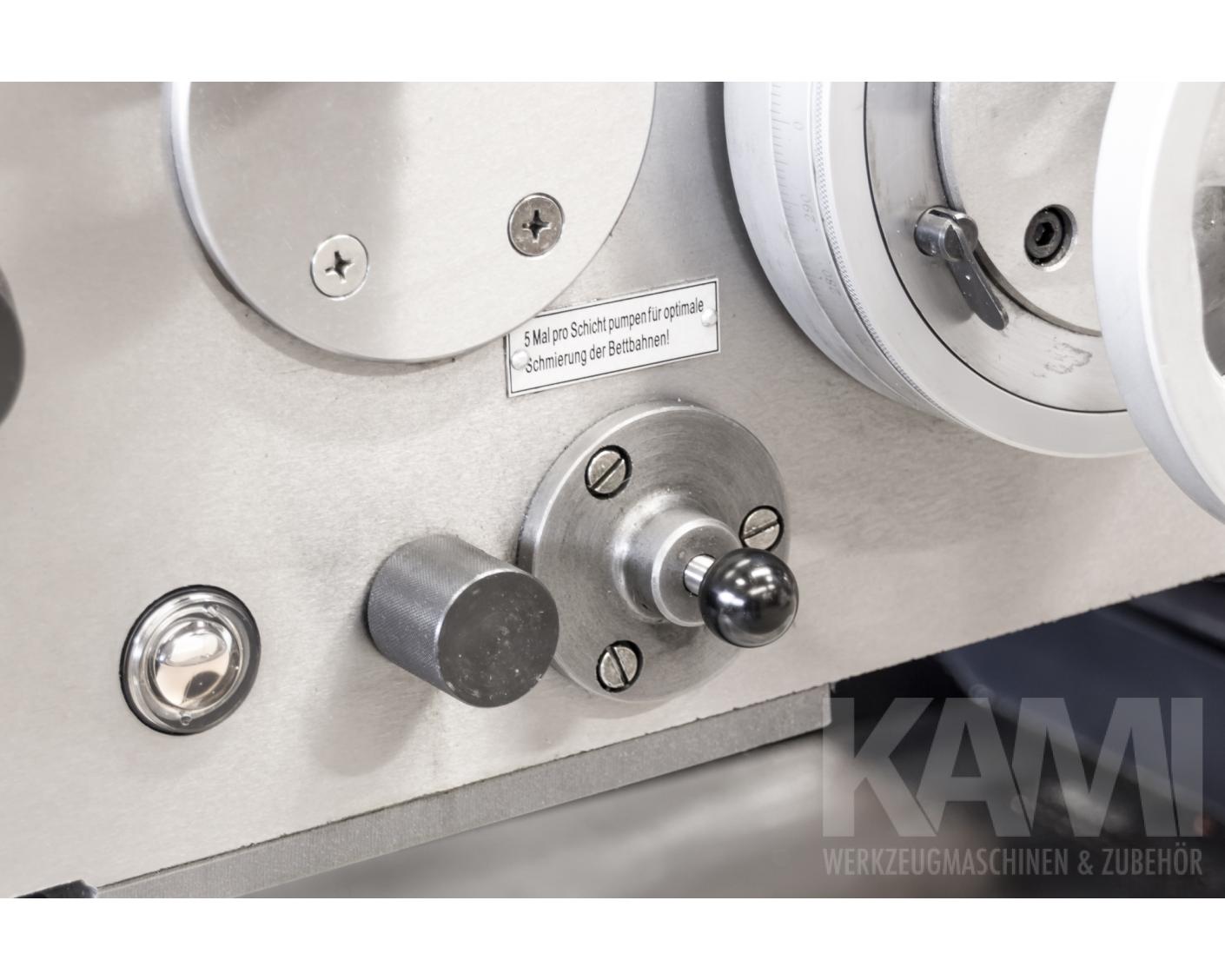

- manuelle Bettbahn-Zentralschmierung
- nachstellbare Hauptspindellager
- Zahnräder schräg verzahnt, gehärtet und geschliffen
- 3-Achsen digitales Messsystem
- durchgehende Spritzschutzwand
- Kühlmitteleinrichtung
Lieferumfang (Im Preis enthalten)

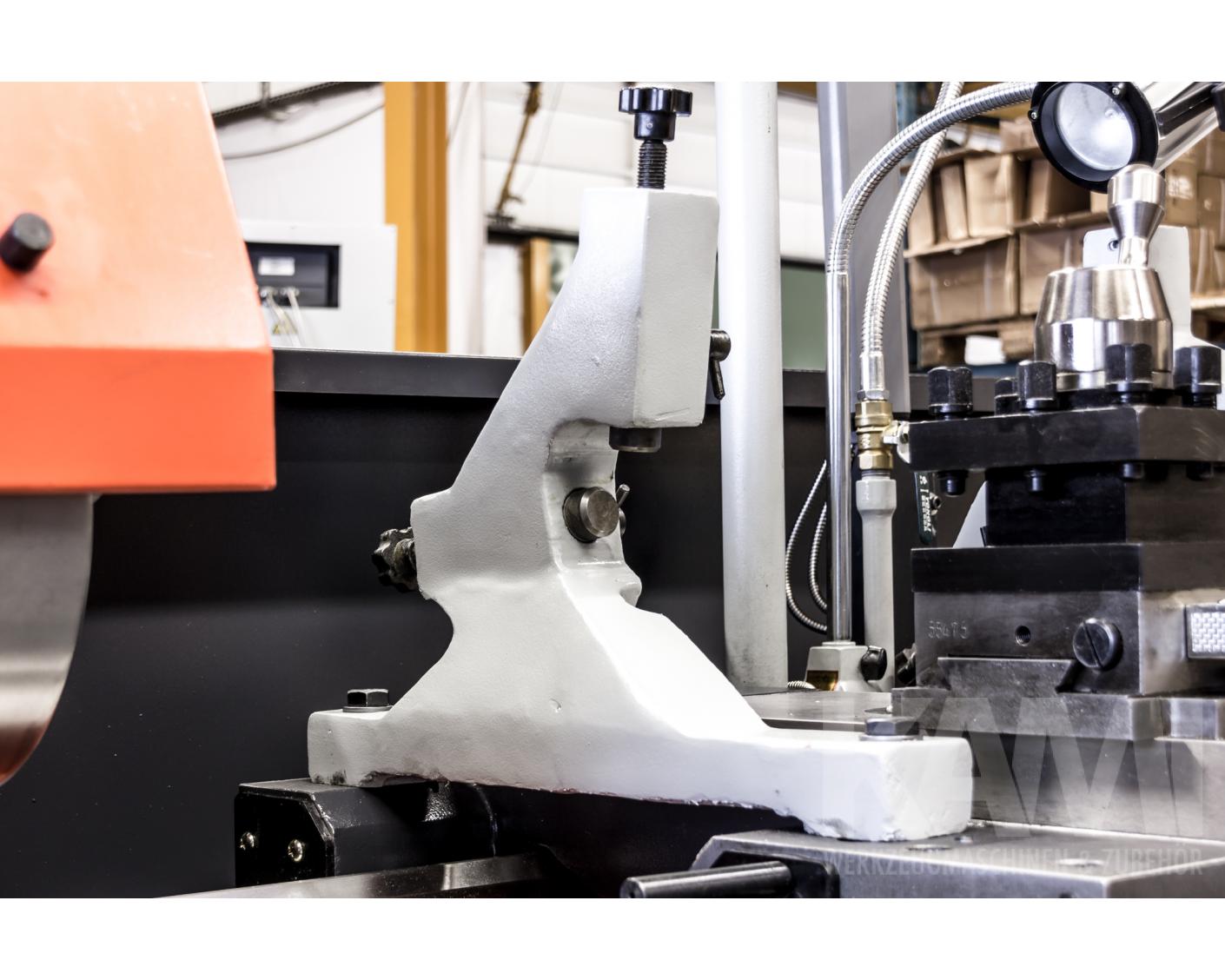

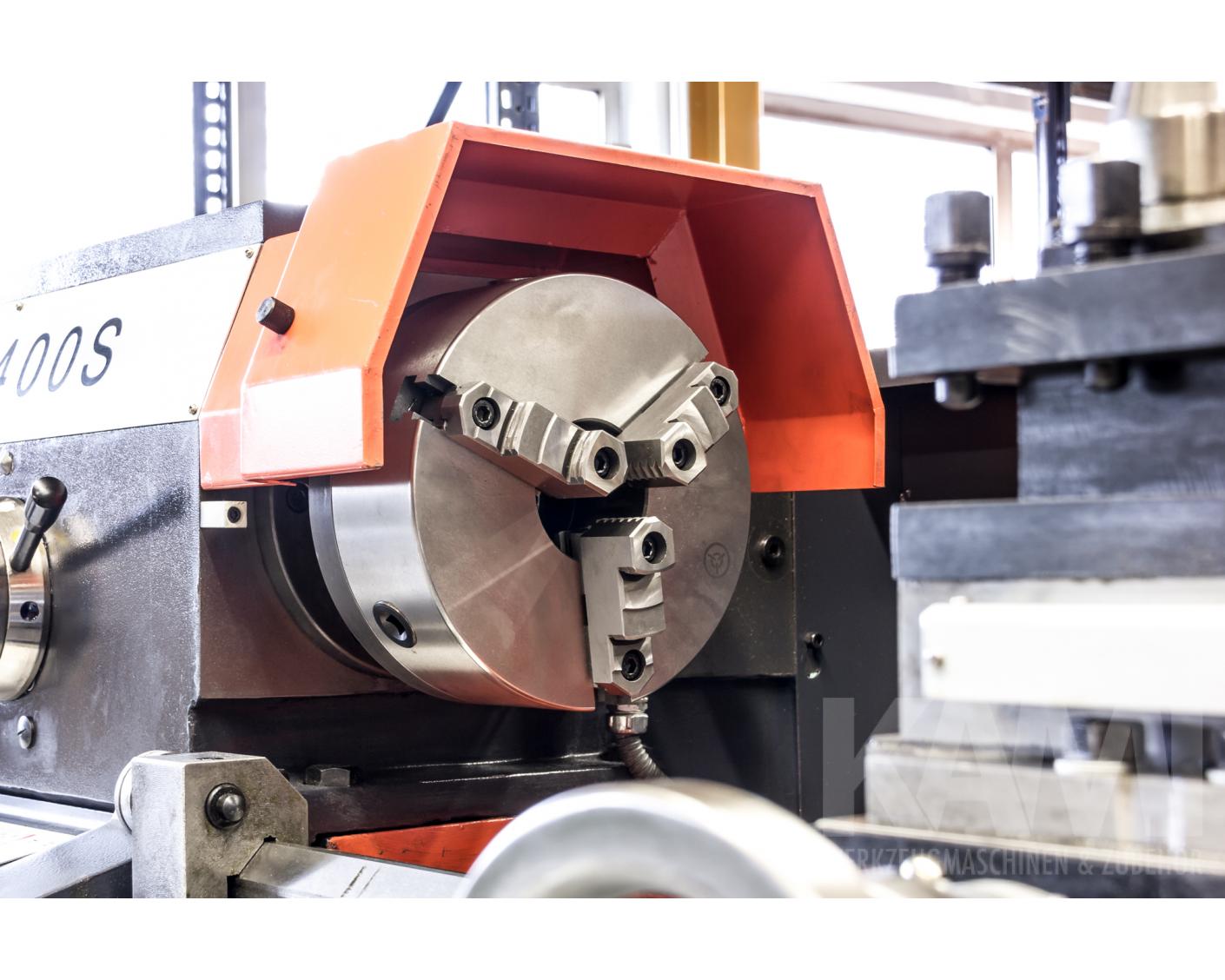

3-Backenfutter 250 mm, 4-Backenplanscheibenfutter 400 mm, Aufspannscheibe 350 mm, feste und mitlaufende Lünette
optionales Zubehör
- Schnellwechselstahlhalter Set Gr. B Schnellwechselstahlhalterset Multifix Gr. B Preis auf Anfrage
- Körnerspitze MK5 mitlaufend ab 108,50 €
- Körnerspitze MK5/PHD mitlaufend ab 89,00 €
- Drehstahlset 20 mm mit Wendeplattensystem 9-teilig ab 109,00 €
- Drehfutter 3-B Präzisionsdrehfutter D=250, DIN6350, Guss, einteilige Backen ab 305,80 €
- Drehfutter 3-B Präzisionsdrehfutter D=250, DIN6350, Guss, einteilige Backen, fontgebohrt ab 477,00 €
- Drehfutter 3-B Präzisionsdrehfutter D=315, DIN6350, Stahl, geteiltes Backensystem ab 574,60 €
- Drehfutter 3-B Präzisionsdrehfutter D=315, DIN6350, Guss ab 858,60 €
- Drehfutter 4-B Drehfutter D=250, Guss ab 408,10 €
- Flansch Flansch DIN55027, D=250, KK8 ab 189,90 €
- Flansch Flansch DIN55027, D=315, KK8 Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Sonstiges Zubehör Reduzierung MK5 - B18 ab 14,00 €
- Digitalanzeigen Drehmaschine 3 - Achsen Digitalanzeige für Drehmaschinen ab 269,00 €
- Schwingelemente Maschinenfuss D-160 mm Preis auf Anfrage
- Maschinenfuss Keilfuss einstellbar 140x80x40 Preis auf Anfrage
