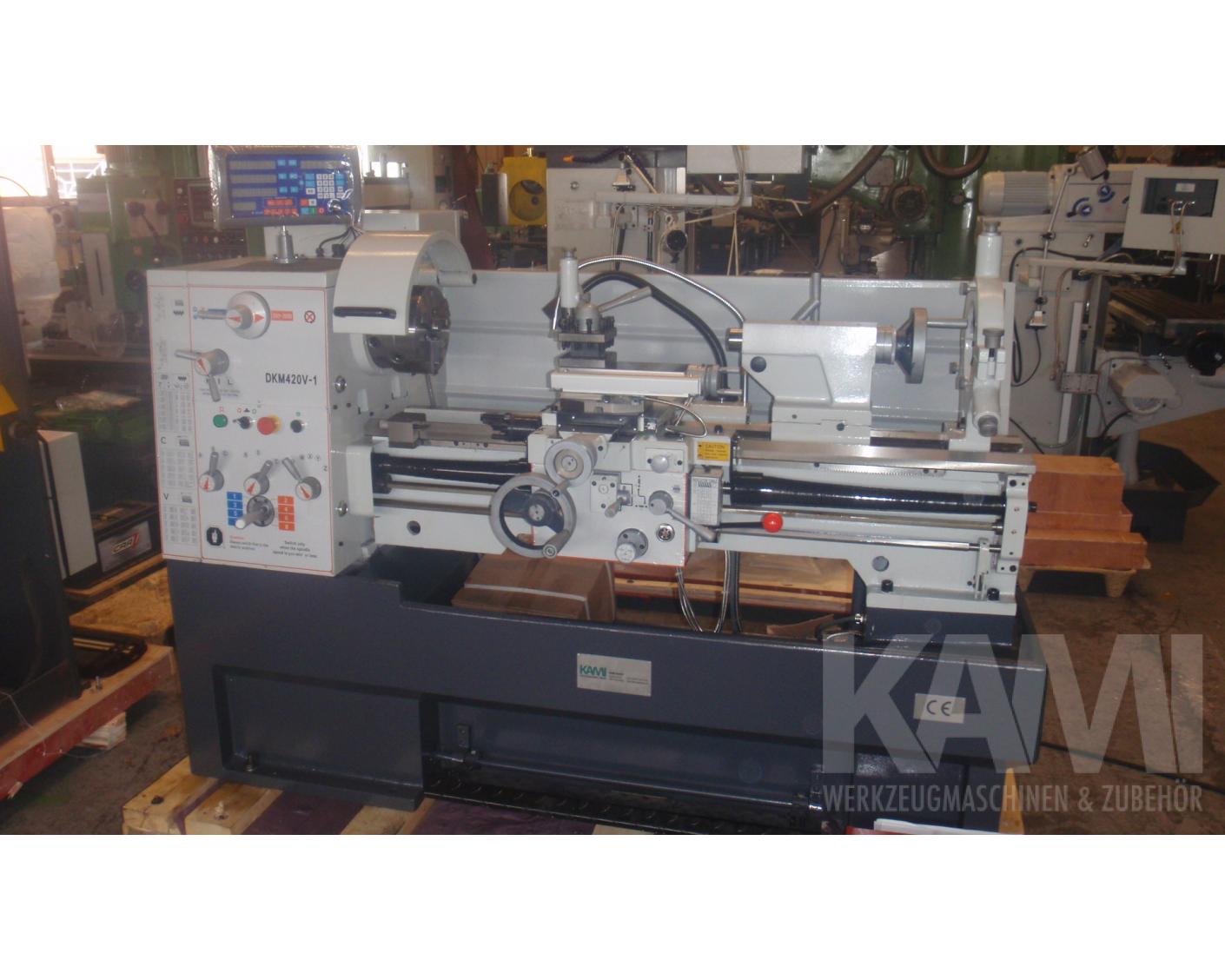

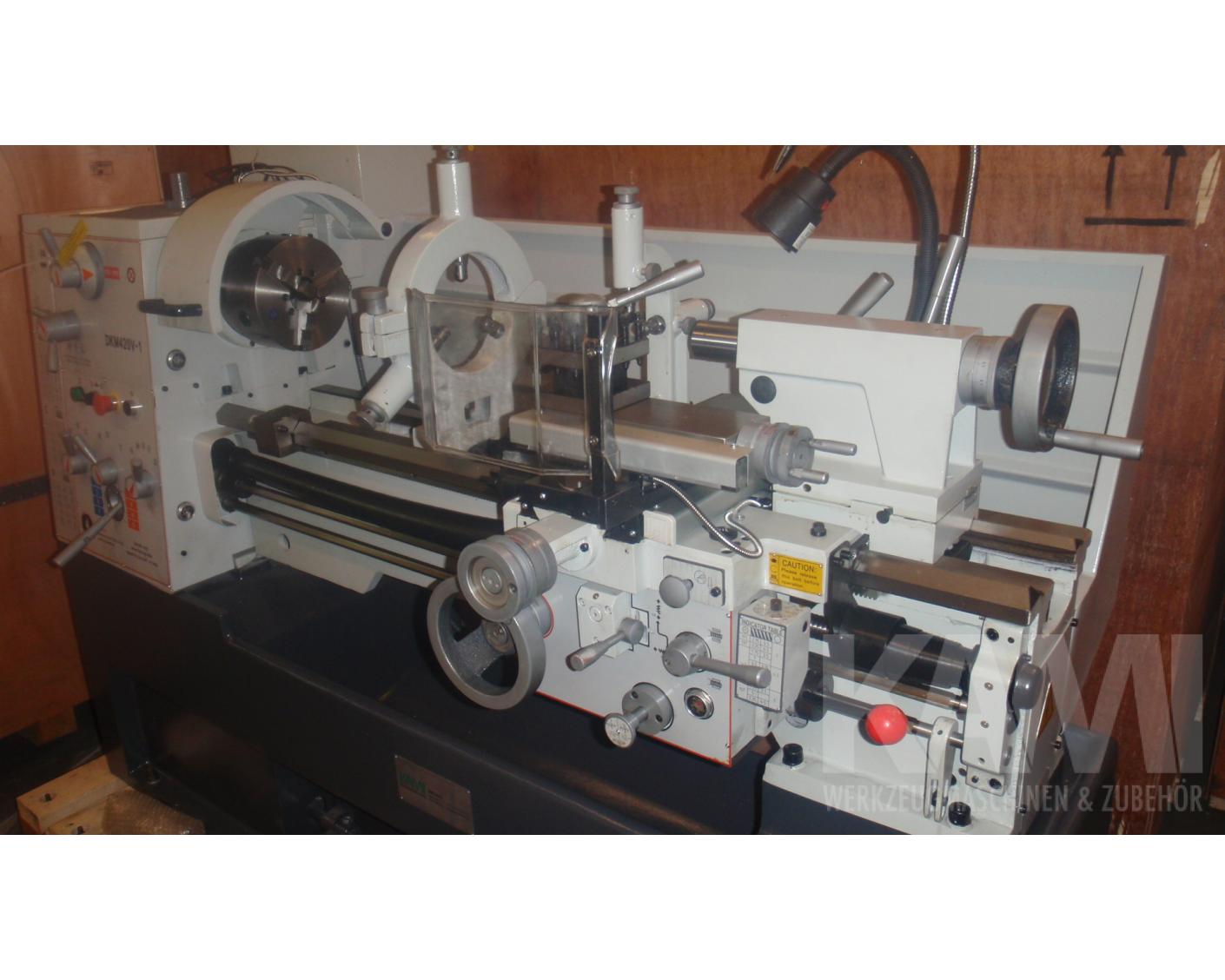

DKM 420V

L+Z Drehmaschine

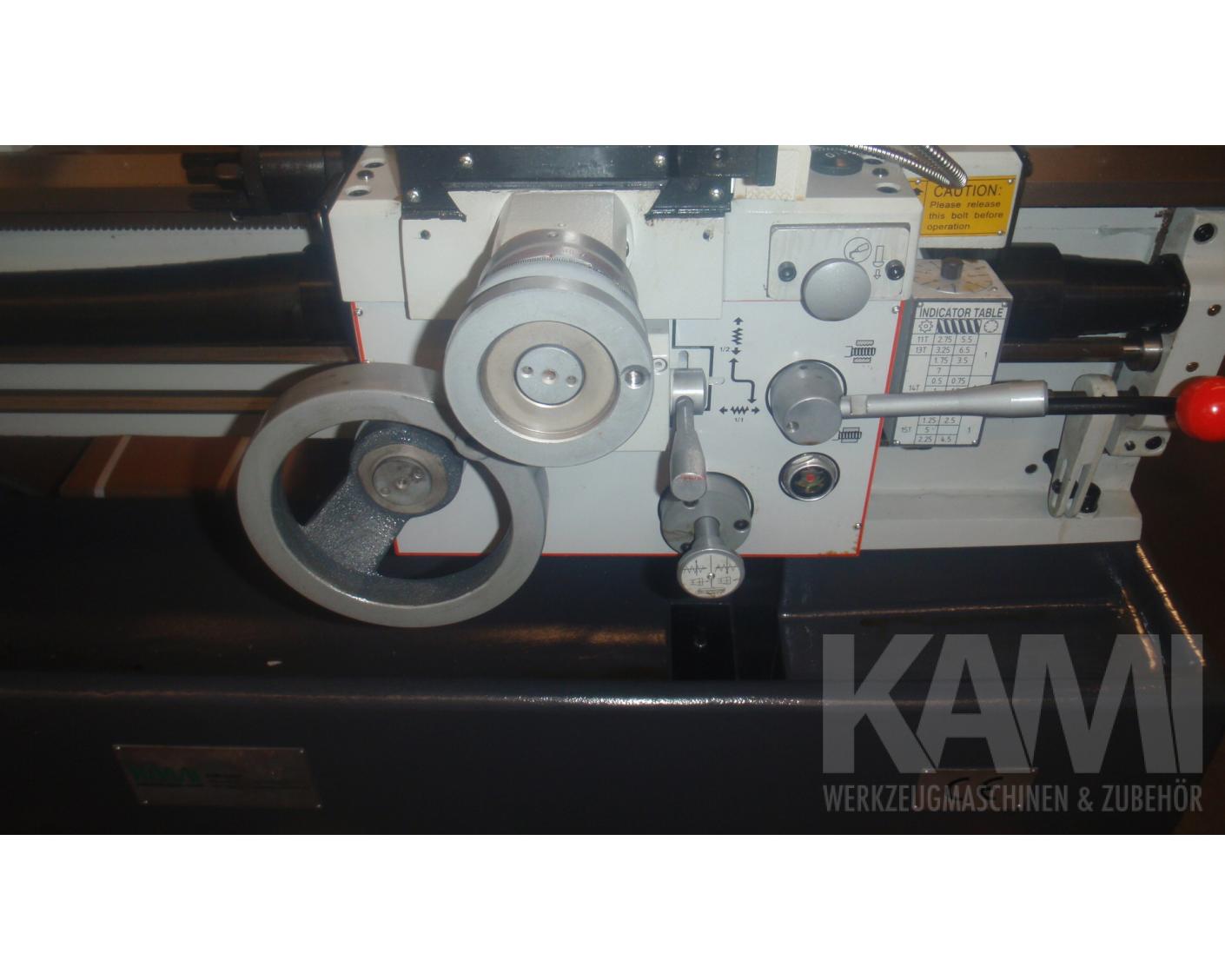

Präzisionsdrehmaschine mit einstellbarer Überlastkupplung im Schlosskasten. Der hohe stufenlose Drehzahlbereich ist in 2 Getriebestufen unterteilt und bietet auch bei kleinen Drehdurchmessern optimale Bearbeitungsmöglichkeiten. Laufruhe und Genauigkeit werden durch Präzisionslager gewährleistet.


Technische Daten

Spitzenhöhe 210 mm
Spitzenweite
Umlaufdurchmesser über Bett 420 mm
Umlaufdurchmesser in der Kröpfung 580 mm
Umlaufdurchmesser über Support 250 mm
Spindelbohrung 52 mm
Spindelnase Camlock D1-6
Drehzahlbereich 0 - 3000 U/min; stufenlos in 2 Getriebestufen
Bereich Längsvorschübe 0,05 - 1,7 mm/U; 17 Stufen
Bereich Planvorschübe 0,025 - 0,85 mm/U; 17 Stufen
Metrische Gewinde 0,2 - 14 mm/U; 39 Stufen
Zollgewinde 2 - 72 Gang/1; 45 Stufen
Modulgewinde 0,3 - 3,5 MP; 18 Stufen
Diametralgewinde 8 - 44 DP; 21 Stufen
Pinolendurchmesser 50 mm
Pinolenweg 120 mm
Pinolenaufnahme Morse Konus 4
Motorleistung 5,5 kW/400 Volt
Gewicht 1,800.00 kg
Abmessungen 2440 x 850 x 1320 mm mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8605
  • stufenlose Drehzahl in 2 Getriebestufen
  • Zahnräder gehärtet und geschliffen
  • nachstellbare Hauptspindellager
  • Überlastkupplung für Vorschub
  • Anschlag mit Mikrometerschraube
  • Revolveranschlag mit Feineinstellung
  • Bettbrücke
  • Digitalanzeige

Lieferumfang (Im Preis enthalten)

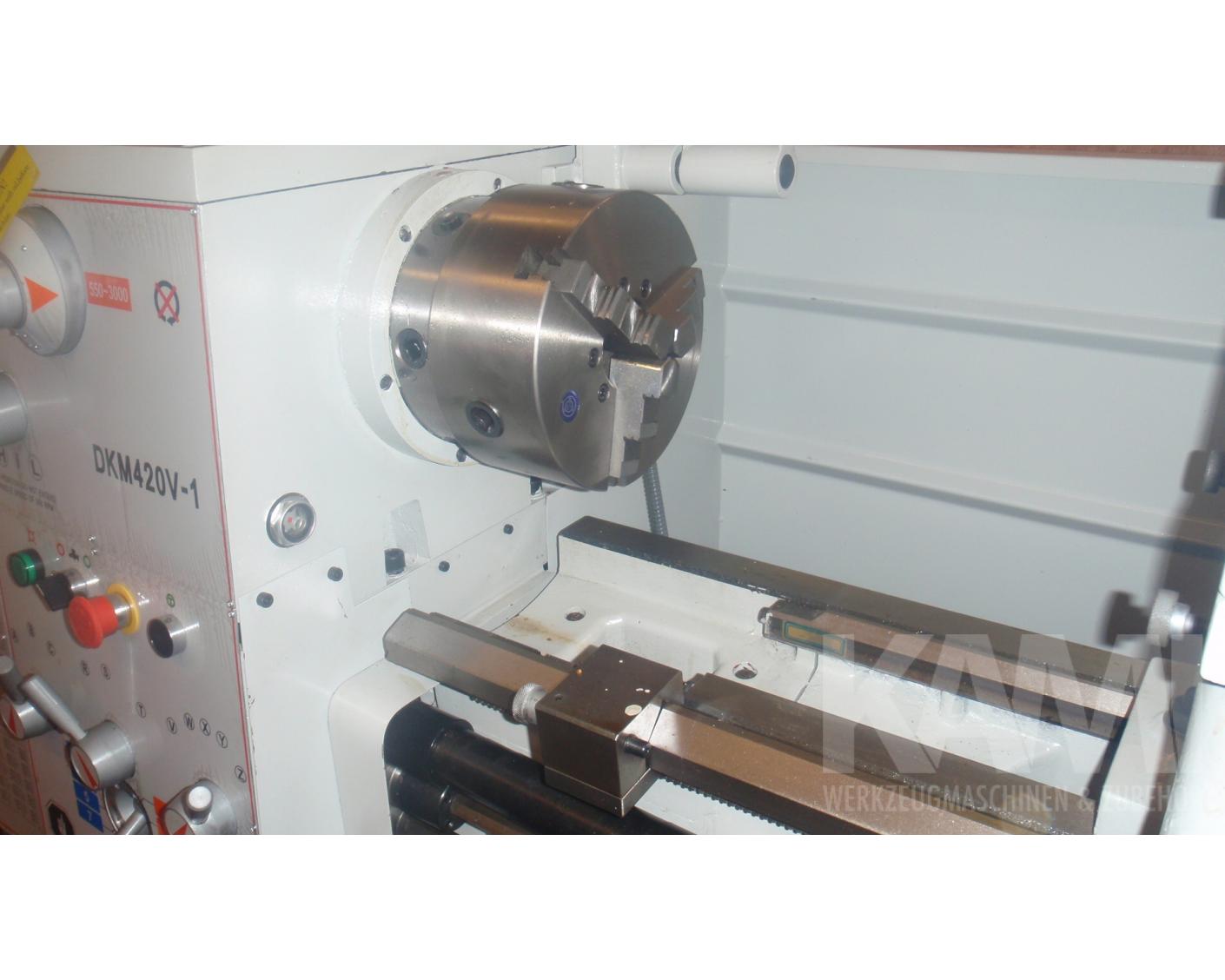

3-Backenfutter 200 mm, 4 Backenplanscheibenfutter 250 mm, Aufspannscheibe 350 mm, Reduzierhülse MK 5/MK 4, stehende Lünette ø 8-160 mm, mitlaufende Lünette ø 8-80 mm Spritzschutzwand, Kühlmitteleinrichtung,3 Achsen digitales Messsystem fertig montiert

DKM 420V
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
