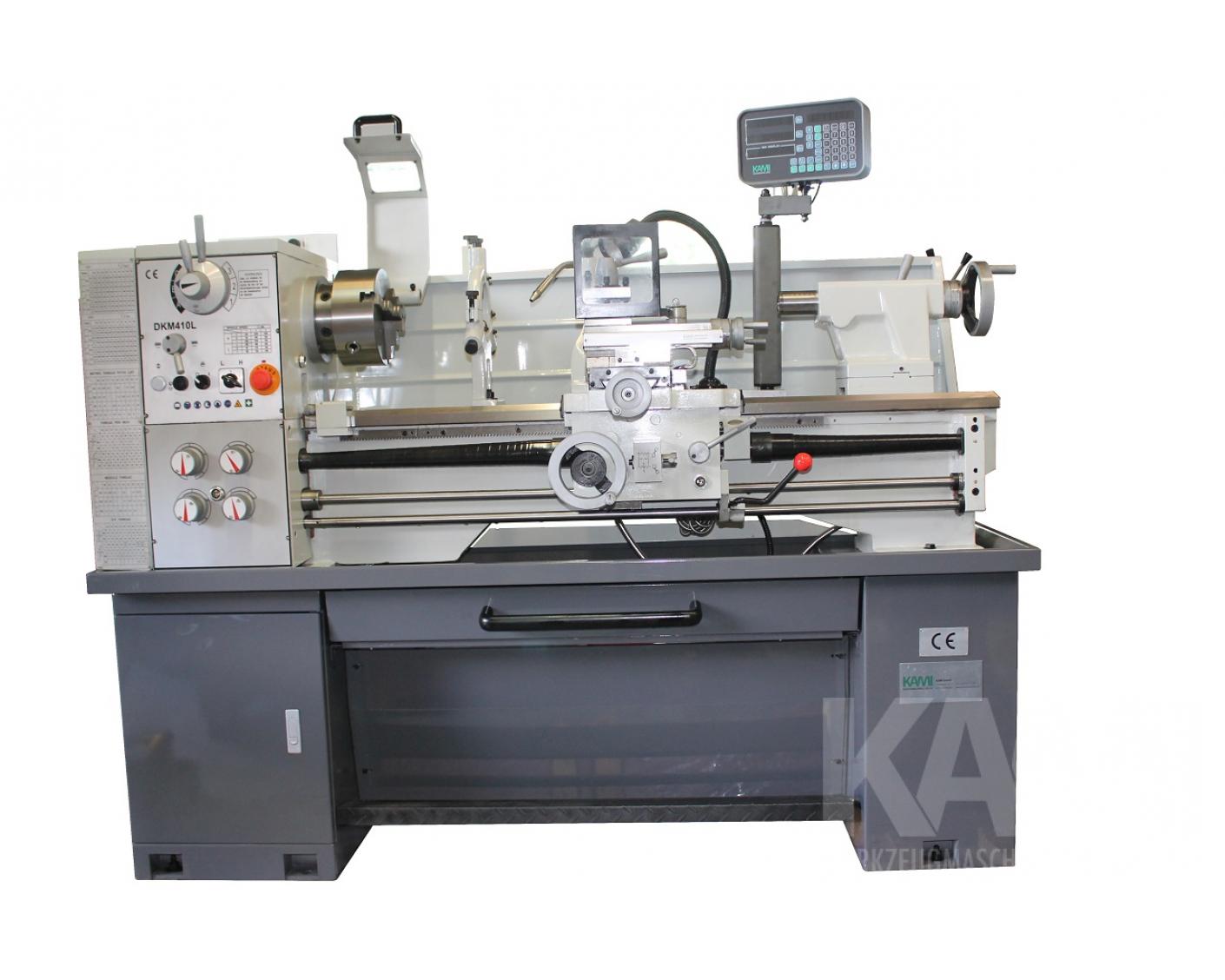

L+Z Drehmaschine - DKM 410L
Abbildung ähnlich

DKM 410L

L+Z Drehmaschine

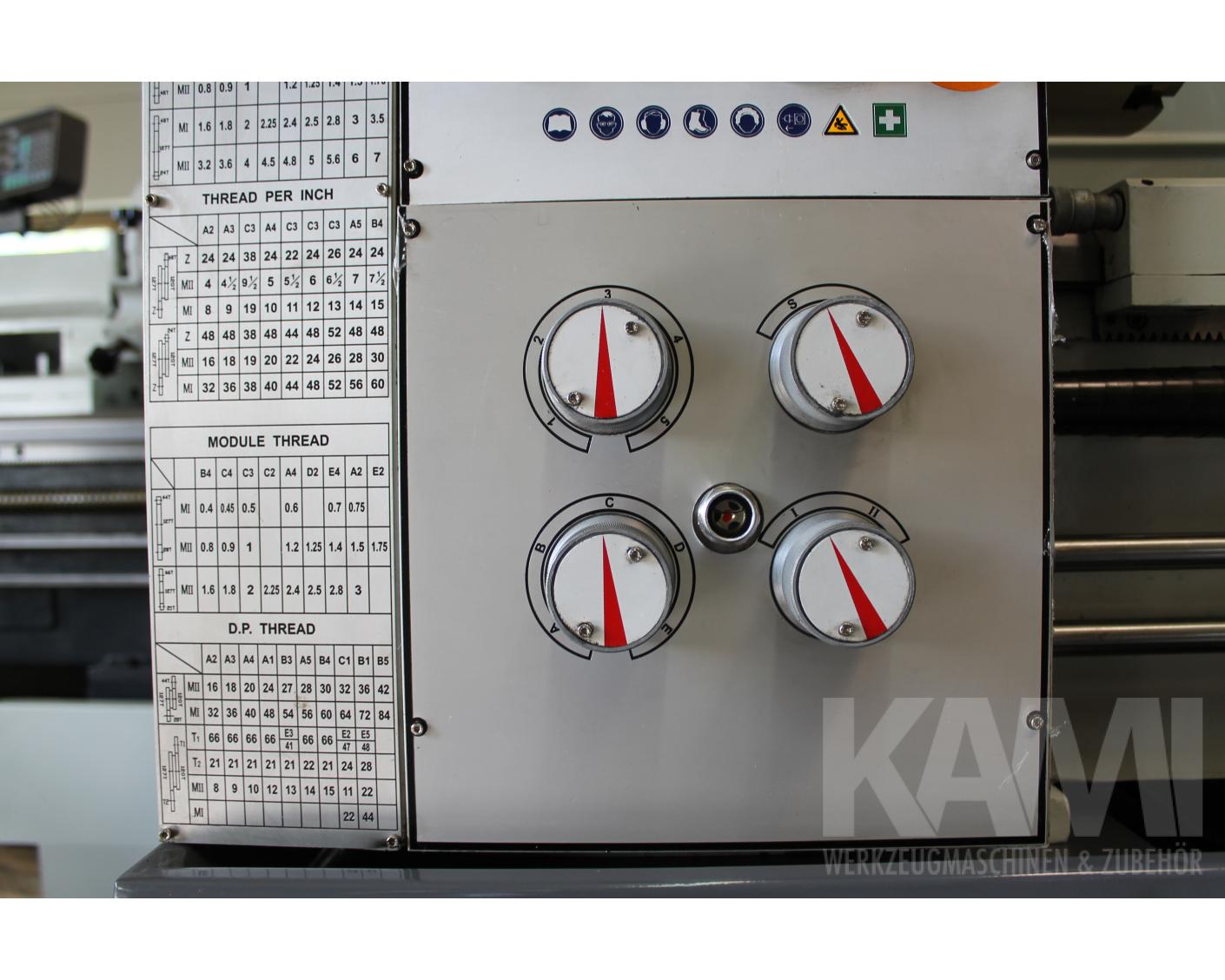

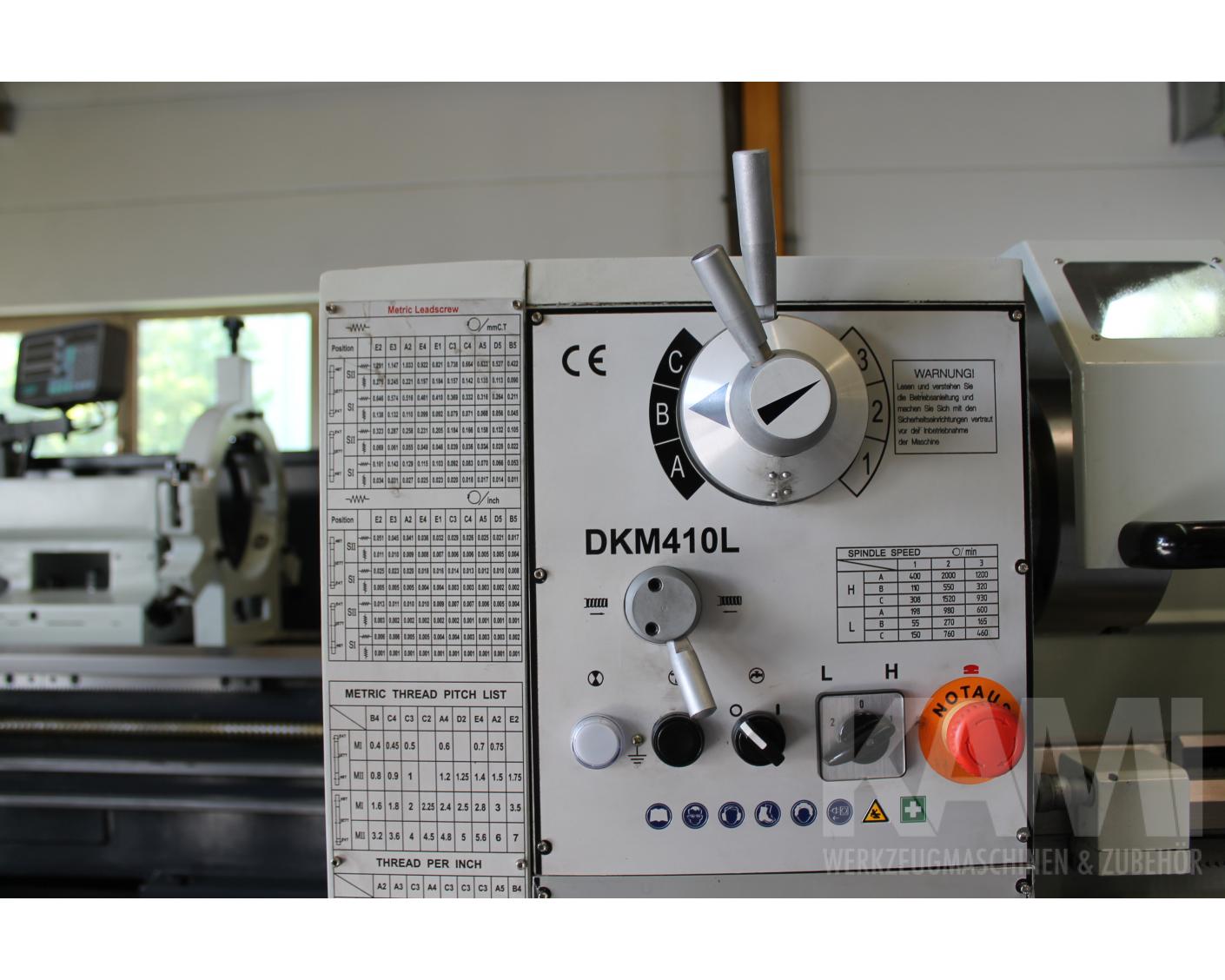

Das verrippte Bett gewährleistet einen vibrationsarmen Lauf. Schnelleres Verstellen von Vorschub- und Drehzahlen durch Schaltgetriebe.


Technische Daten

Spitzenhöhe 205 mm
Spitzenweite 1000 mm
Umlaufdurchmesser über Bett 410 mm
Umlaufdurchmesser in der Kröpfung 530 mm
Umlaufdurchmesser über Support 240 mm
Verfahrweg X-Achse 235 mm
Verfahrweg Z0-Achse 132 mm
Spindelbohrung 52 mm
Spindelnase D1-5 DIN 55029

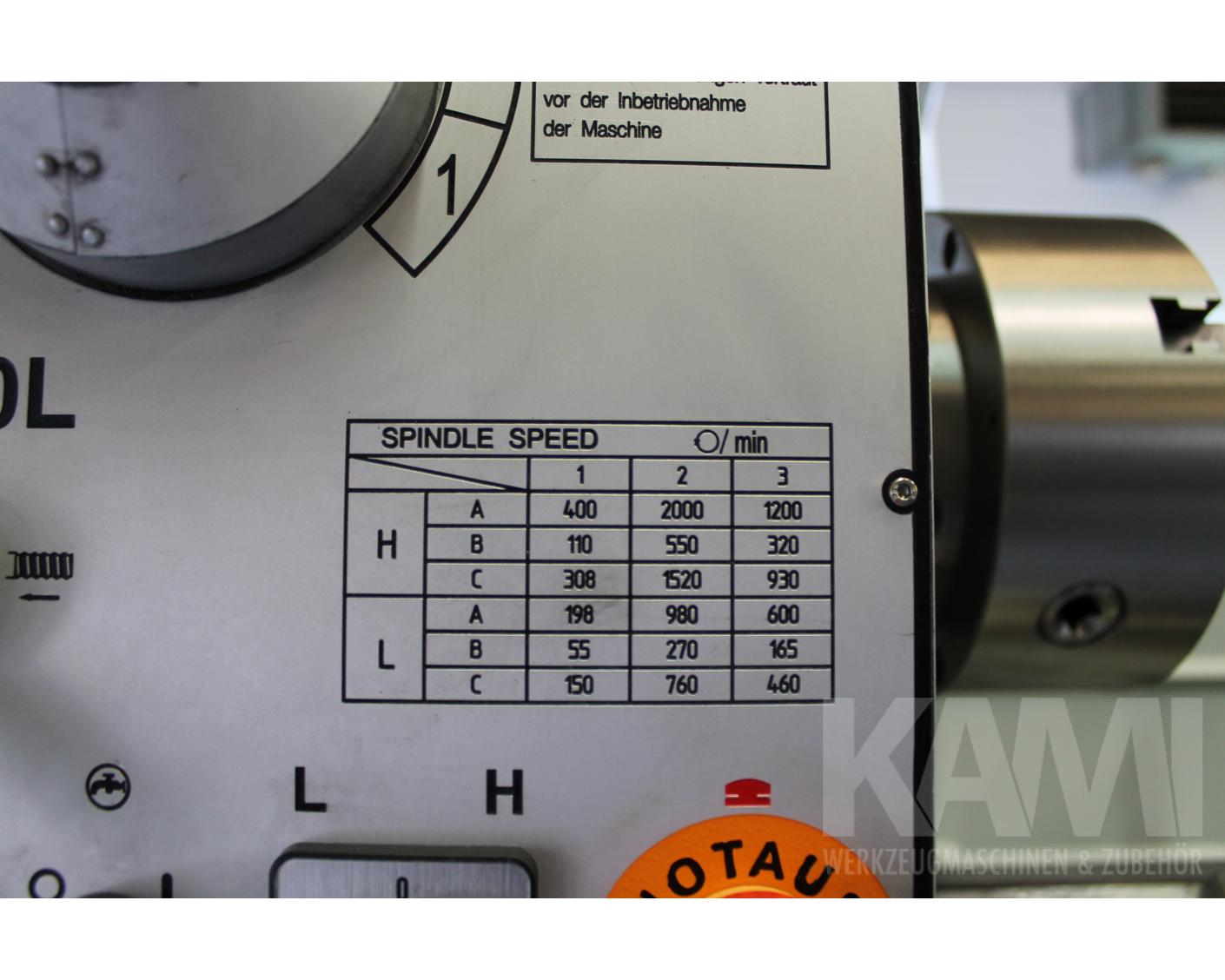

Drehzahlbereich 55-2000 U/min
Bereich Längsvorschübe 0.053 - 1-.291 mm/U; 40 Stufen
Bereich Planvorschübe 0.011 - 0.276 mm/U; 40 Stufen
Metrische Gewinde 0.4 - 7 mm; 32 Stufen
Zollgewinde 4 - 60 TPI; 36 Stufen

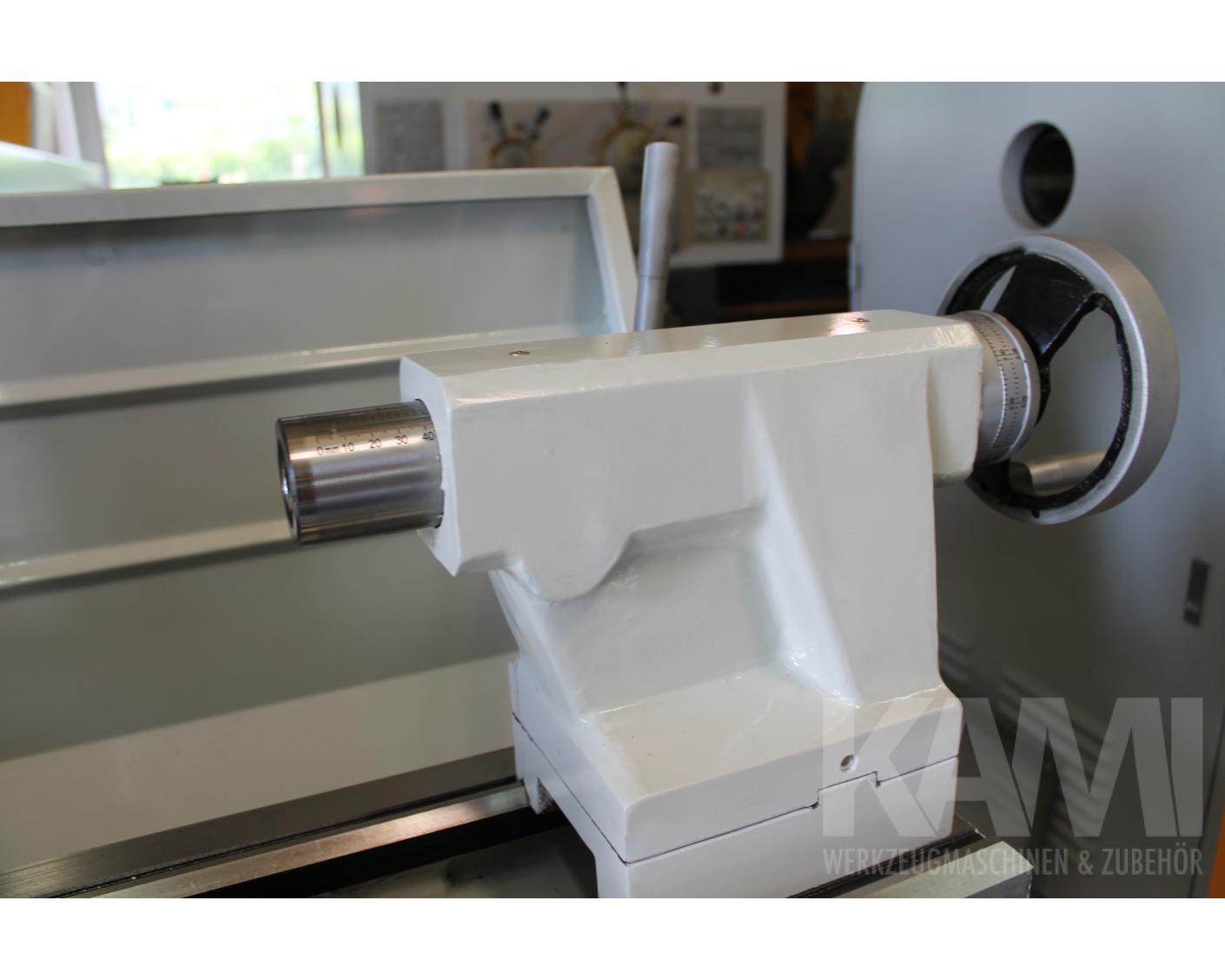

Pinolendurchmesser 32 mm
Pinolenweg 120 mm
Pinolenaufnahme MK 4
Motorleistung 2.2 kW / 400 Volt
Gewicht 820.00 kg
Abmessungen 1900x800x1280 mm

Dokumente

Ausstattung

  • 3 Achsen digitales Messsystem fertig montiert
  • elektromagnetische Hauptspindelbremse
  • autom. Vorschub in Längs- und Planrichtung
  • Sicherheitsrelais
  • Mikrometer Endanschlag
  • Kühlmitteleinrichtung
  • 3-Backen Drehfutter mit je 1 Satz Dreh- und Bohrbacken
  • stehende + mitlaufende Lünette

Lieferumfang (Im Preis enthalten)

3 Achsen digitales Messsystem fertig montiert, automatischer Vorschub in Längs- und Planrichtung, Mikrometerendanschlag, 3-Backen Drehfutter 200 mm inkl. je 1 Satz Dreh- und Bohrbacken, Kühlmitteleinrichtung, elektromagnetische Hauptspindelbremse, stehende + mitlaufende Lünette, deutsche Betriebsanleitung.

DKM 410L
ab 8.950,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Lieferbar / Abholbereit

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
