Highlights
- 38mm Spindeldurchlass

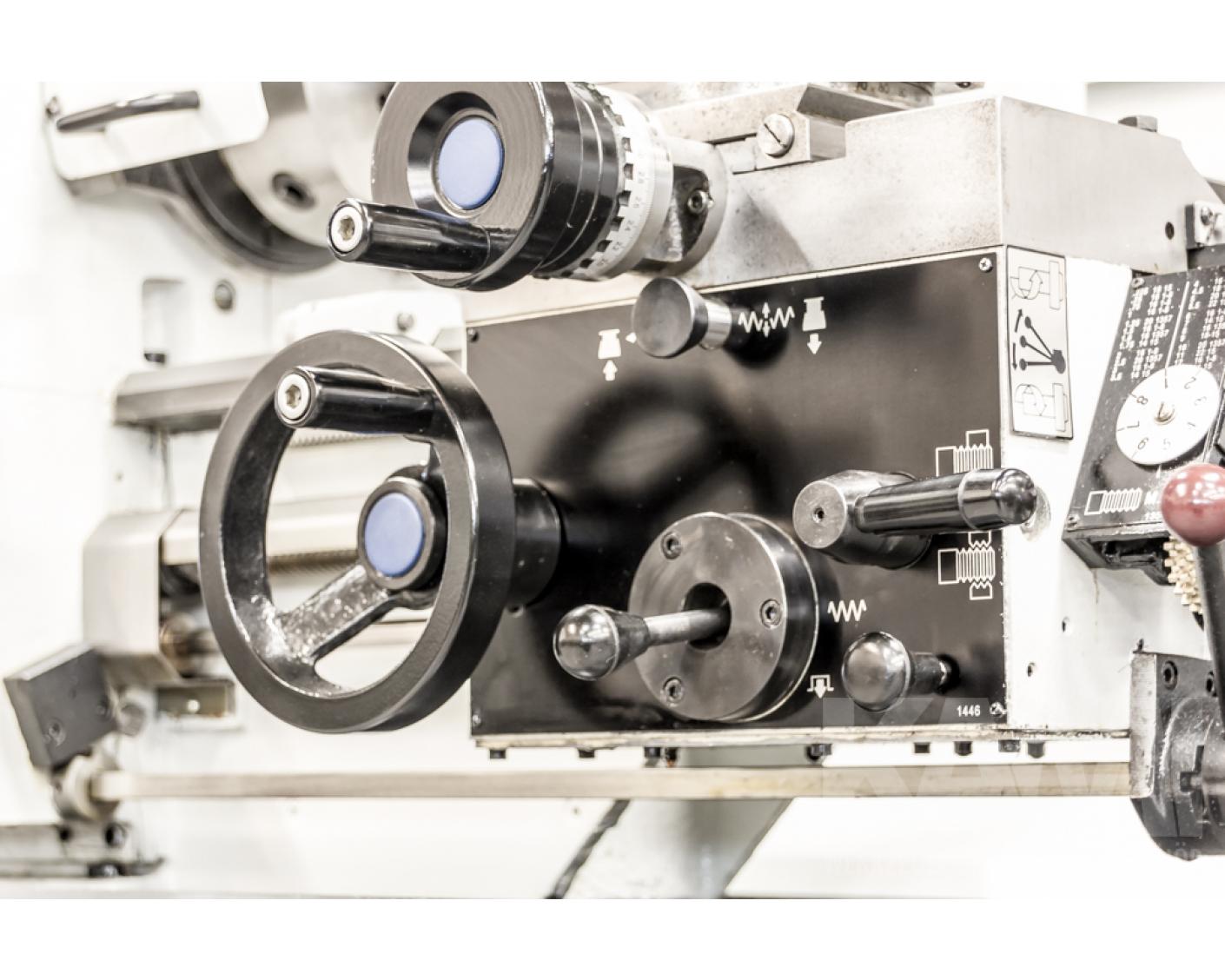

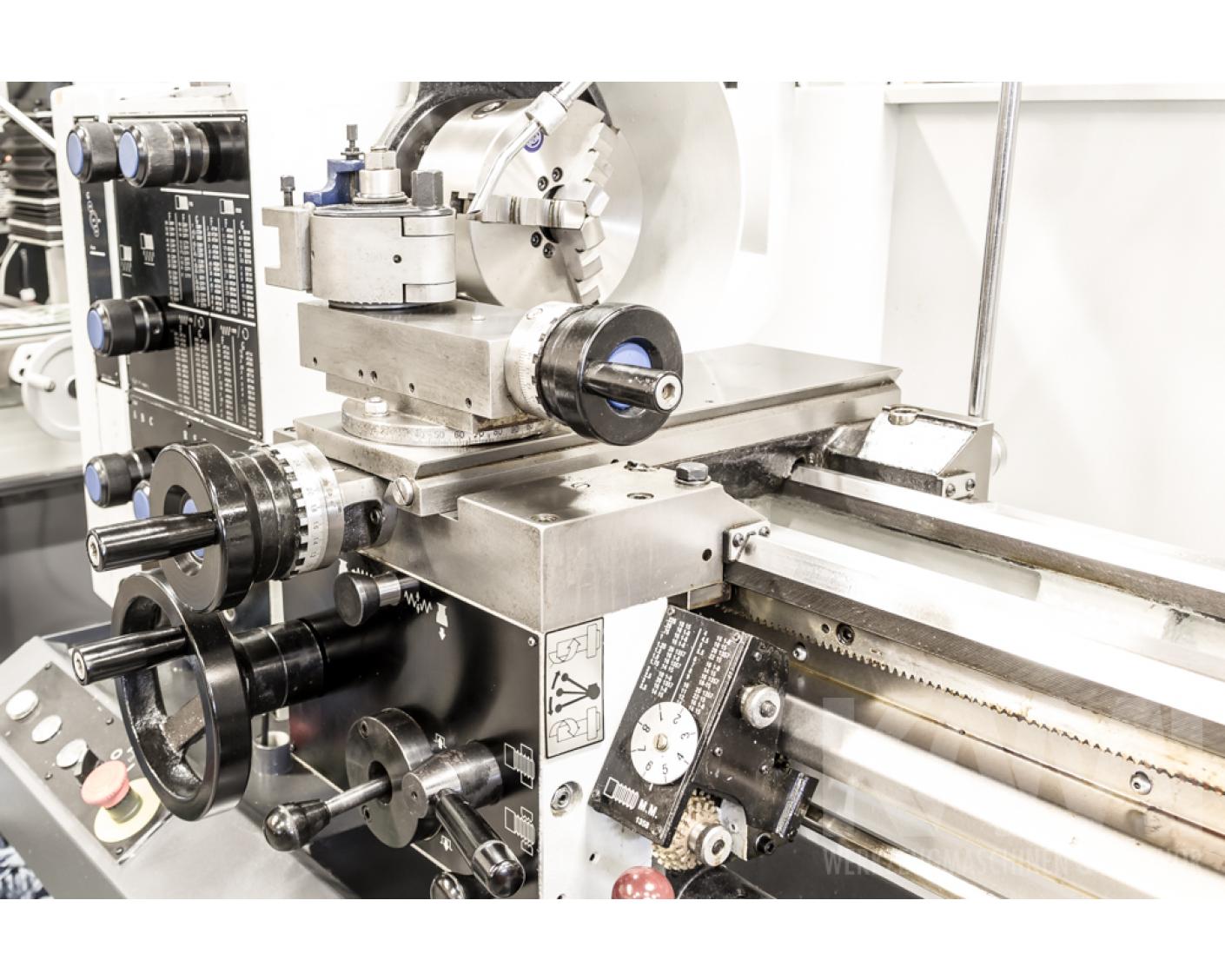

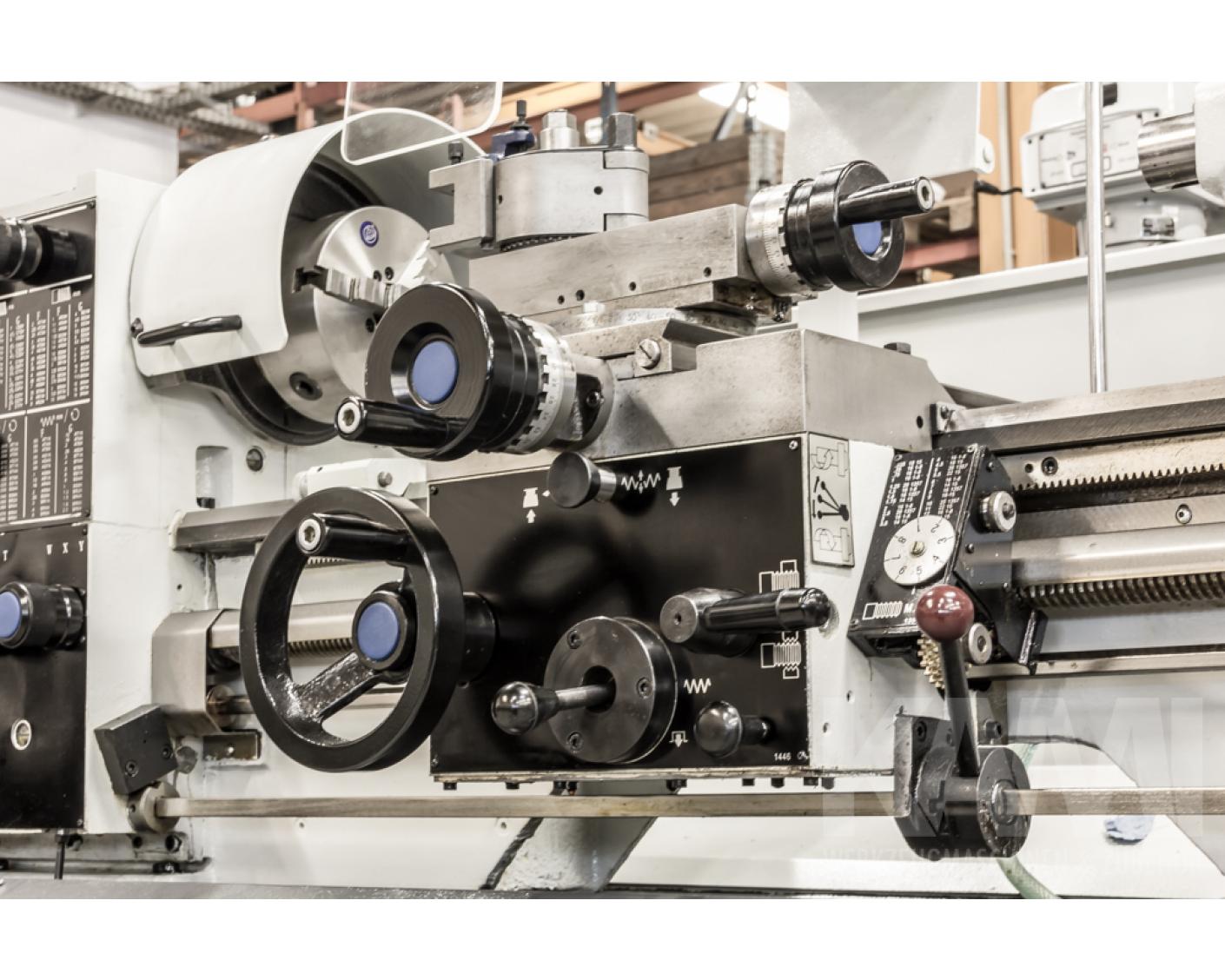

- Automatischen Vorschub mit Überlastkupplung in Längs- und Plan » Einhandhebelbetrieb für das Vorschubsystem

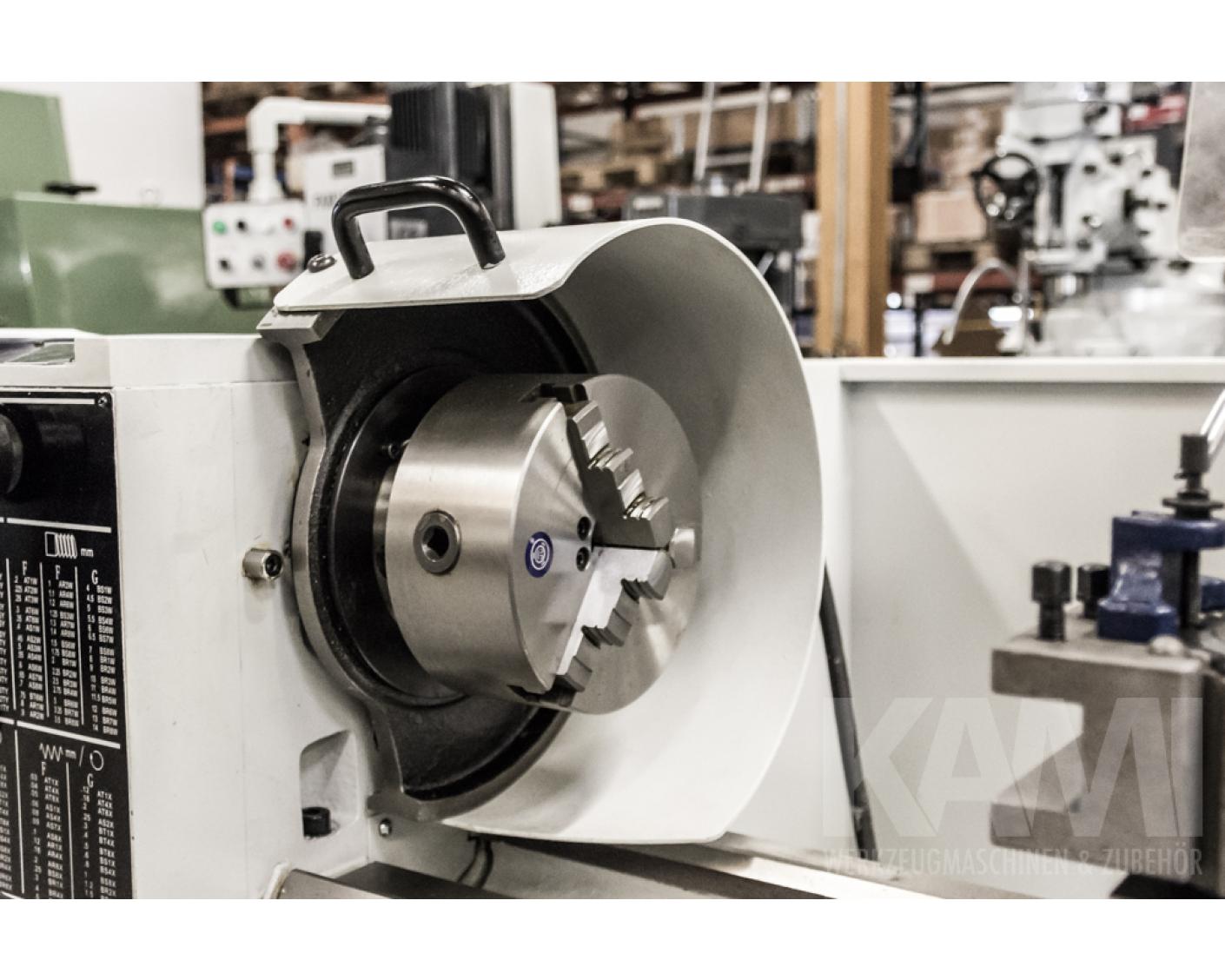

- Bruchfester, massiver und drehbar gelagerter Futterschutz

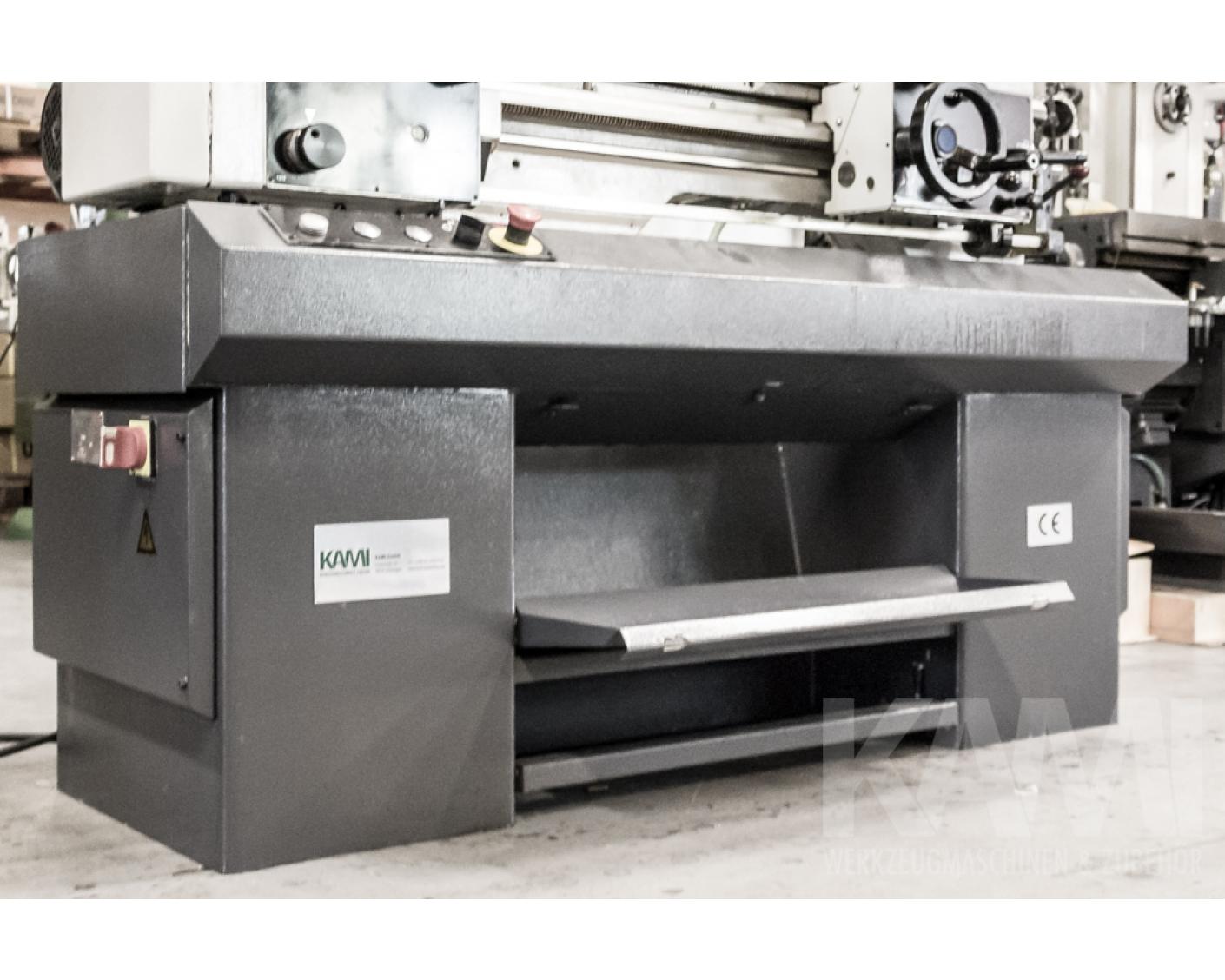

- Klappbare Spänewanne zum bequemen Säubern der Maschine
Technische Daten
| Spitzenhöhe | 167 mm |
| Spitzenweite | 635 mm |
| Bettbreite | 205 mm |
| Umlaufdurchmesser über Bett | 330 mm |
| Umlaufdurchmesser in der Kröpfung | 480 mm |
| Umlaufdurchmesser über Support | 210 mm |
| Spindelbohrung | 40 mm |
| Spindelnase | DIN 55029 D 1 - 4 |
| Drehzahlbereich | 58 - 2500 U/min |
| Verfahrweg X-Achse/Plan | 190 mm |
| Verfahrweg Z0-Achse | 92 mm |
| Bereich Längsvorschübe | 0,03 - 2,0 mm/U; 28 Stufen |
| Bereich Planvorschübe | 0,015 - 1,0 mm/U; 28 Stufen |
| Metrische Gewinde | 0,2 - 14 mm; 45 Stufen |
| Zollgewinde | 2 - 56 TPI; 52 Stufen |
| Modulgewinde | 0,2 - 14 DP; 18 Stufen |
| Pinolendurchmesser | 40 mm |
| Pinolenweg | 100 mm |
| Pinolenaufnahme | MK 3 |
| Motorleistung | 2,2 kW / 400 Volt |
| Gewicht | 790.00 kg |
| Abmessungen | 1540x1000x1400 mm |
Dokumente
Datenblatt Ausstattung
- gefertigt nach DIN 8606
- 38 mm Spindeldurchlass
- automatischen Vorschub mit Überlastkupplung in Längs- und Plan
- bruchfester, massiver und drehbar gelagerter Futterschutz
- Einhandhebelbetrieb für das Vorschubsystem
- Zahnräder gehärtet und geschliffen für geräuscharmen Lauf
- einstellbare Führungen
- nachstellbare Hauptspindellager
- Bettbrücke
- klappbare Spänewanne zum bequemen Säubern der Maschine

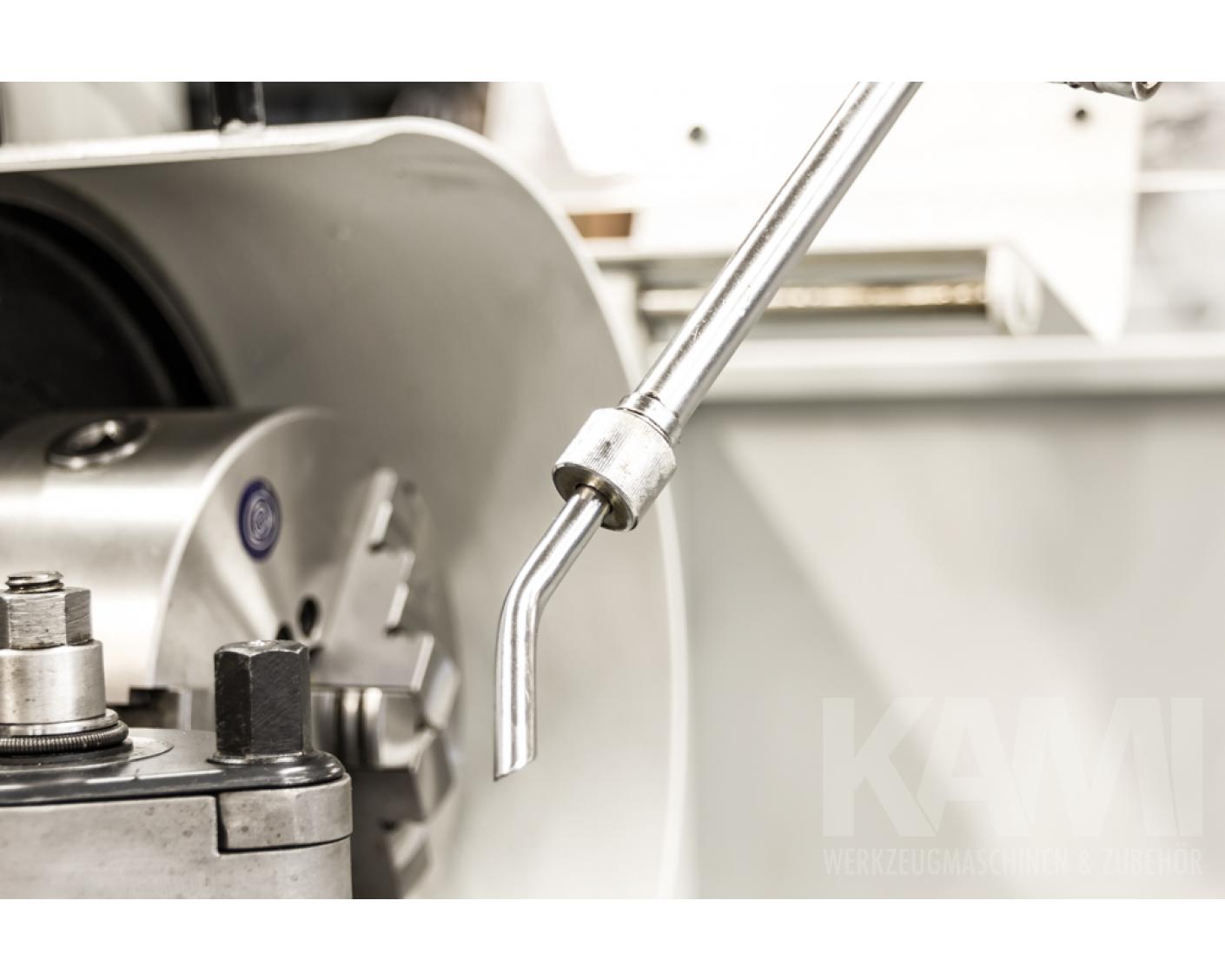

- Kühlmitteleinrichtung
- Spritzschutzwand
Lieferumfang (Im Preis enthalten)
3-Backenfutter 160mm, Wechselrädersatz
Zubehör

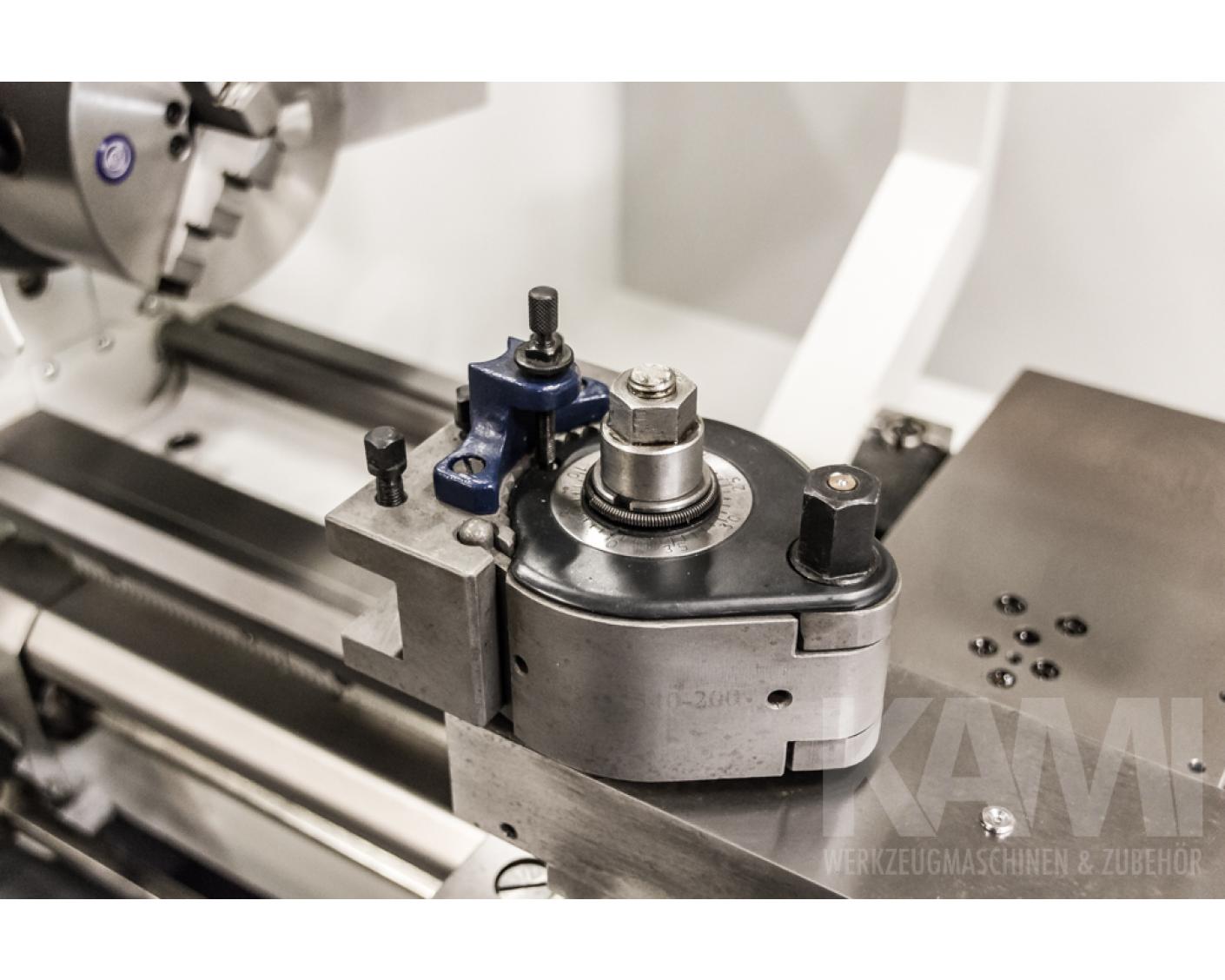

- Schnellwechselstahlhalterset Multifix Gr. E 419,00 €
- Körnerspitze MK3 mitlaufend 39,80 €
- Körnerspitzenset MK3 mitlaufend 89,00 €
- Drehstahlset 12 mm mit Wendeplattensystem 9-teilig 75,00 €
- Drehstahlset 16 mm mit Wendeplattensystem 9 teilig 89,00 €
- Drehfutter 3-B Präzisionsdrehfutter D=160, DIN6350, Guss, einteilige Backen, frontgebohrt 189,00 €
- Drehfutter 4-B Drehfutter D=160, DIN6350, Guss 188,50 €
- Drehfutter Kombinationsspannfutter K 62160 389,00 €
- Flansch Flansch DIN55029, D=125, D1-4 78,00 €
- Flansch Flansch DIN55029, D=160, D1-4 84,00 €
- Spannfutterset C5 mit DIN55029 KK4 279,00 €
- Sonstiges Zubehör Reduzierung MK3 - B16 3,85 €
- Sonstiges Zubehör Reduzierung MK3 - B18 4,20 €
- Digitalanzeigen Drehmaschine 3 - Achsen Digitalanzeige für Drehmaschinen 249,00 €
- Maschinenfüsse Maschinenfuss D-125 mm 19,00 €
- Sonstiges Zubehör Kühlmitteleinrichtung K45 141,00 €
