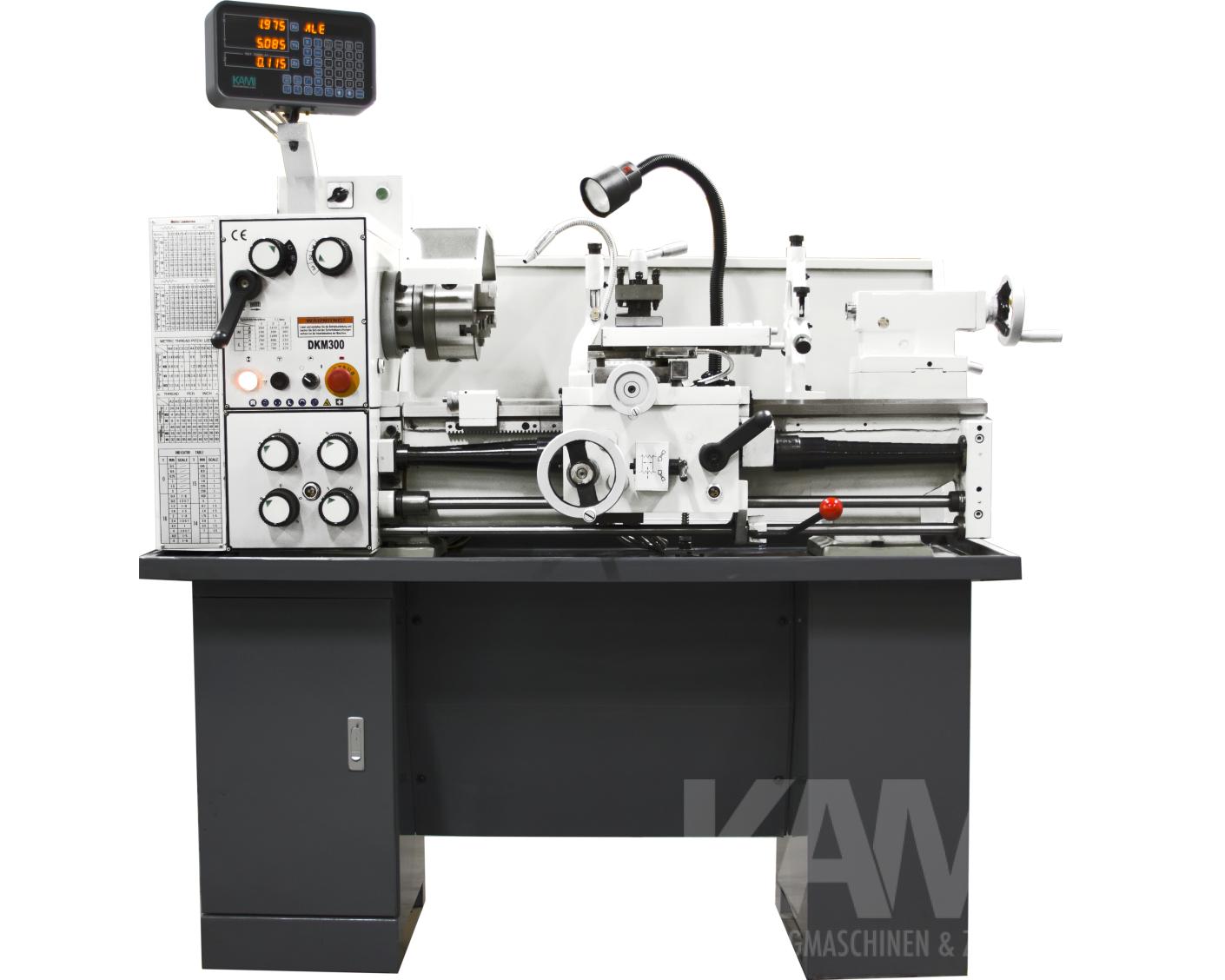

L+Z Drehmaschine - DKM 300
Abbildung ähnlich

L+Z Drehmaschine

DKM 300

Günstige Leit- und Zugspindeldrehmaschine für die Einzelteilfertigung und Ausbildung. Das verrippte Bett gewährleistet einen vibrationsarmen Lauf. Bitte beachten Sie, dass dieses Maschinenmodell mit einer elekromagnetischen Spindelbremse nach den CE Richtlinien ausgestattet ist! Die Maschine verfügt über ein Sicherheitsrelais, Nullauslösung und Sicherheitsabschaltung mit Nothalt der Hausptspindel bei Stromausfall, 2 stufig Hauptmotor.


Technische Daten

Spitzenhöhe 150 mm
Spitzenweite
Umlaufdurchmesser über Bett 300 mm
Umlaufdurchmesser in der Kröpfung 430 mm
Umlaufdurchmesser über Support 180 mm
Spindelbohrung 38 mm
Spindelnase D 1 - 4/MK 5
Drehzahlbereich 50 - 1810 U/min 18 Stufen
Verfahrweg X 130 mm
Verfahrweg Z 760 mm
Verfahrweg Z0 75 mm

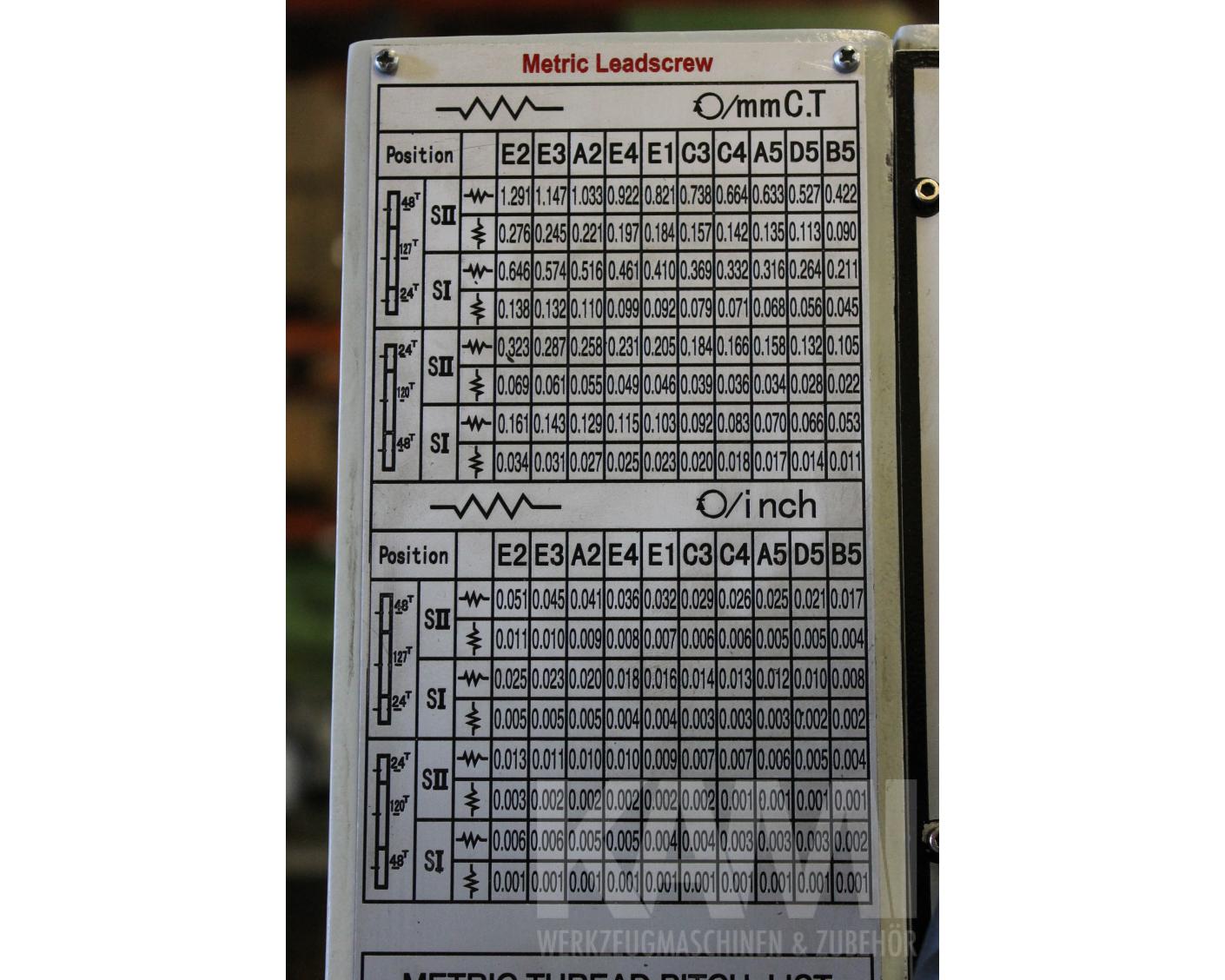

Bereich Längsvorschübe 0,052 - 1,392 mm/U
Bereich Planvorschübe 0,014 - 0,38 mm/U
Metrische Gewinde 0,4 - 7 mm
Zollgewinde 4 - 56 TPI
Pinolenweg 100 mm
Pinolenaufnahme MK 3
Motorleistung 1,1 + 1,5 kW (400V 2 Stufen)
Gewicht 560.00 kg
Abmessungen 1800 x 750 x 1270 mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8606
  • 38 mm Spindeldurchlass
  • Zahlräder gehärtet und geschliffen
  • einstellbare Führungsbahnen durch Keilleisten
  • elektro mechanisch gebremste Hauptspindel
  • nachstellbare Hauptspindellager
  • Bettbrücke
  • Digitalanzeige

Lieferumfang (Im Preis enthalten)

3-Backenfutter 160 mm, 4-Backenplanscheibenfutter 200 mm, Aufspannscheibe 250 mm, feste und mitlaufende Lünette, Wechselrädersatz, Spritzschutzwand, Kühlmitteleinrichtung,Längsanschlag mit Mikrometer,3-Achsen digitale Messeinrichtung fertig montiert,elektromechanisch gebremste Hauptspindel

Bilder

Dokumente

Drehzahlbereich
5.100,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
