Technische Daten
Tischgrösse | 800 x 240 mm |
Aufspannfläche | 730 x 210 mm |
Verfahrweg längs (x) | 500 mm |
Verfahrweg quer (y) | 230 mm |
Höhenverstellung Fräskopf | 350 mm |
Spindeldrehzahl | 75-3200 U/min |
Werkzeugaufnahme | ISO 40 / SK 40 |
Pinolenhub | 130 mm |
Bohrleistung in Stahl | 40 mm |
Fräskopf schwenkbar | +-90° |
Ausladung | 290 mm |
Abstand Spindelnase - Tisch | max 445 mm |
Maschinenhöhe mit hochgefahrenen Fräskopf max. | 1450 mm |
T-Nutengröße | 14 mm (M12) |
Motorleistung | 1.1/1.5 kW 400 Volt |
Gewicht | 350.00 kg |
Abmessungen | 1020 x 860 x 1150 mm |
Dokumente
Ausstattung
- Digitale Tiefenanzeige
- Nachstellbare Führungen durch Keilleisten
- Großer 12 stufiger Drehzahlbereich von 75 - 3200 U/min
- Hohe Laufruhe durch gehärtete und geschliffene Zahnräder im Ölbad laufend Rechts-Linkslauf
- Getriebebelüftung
- Prismenführungen in allen Achsen
- Getriebekopf 90° schwenkbar mit Anschlag und Skala
- Späneschutz mit Sicherheitsschaltung

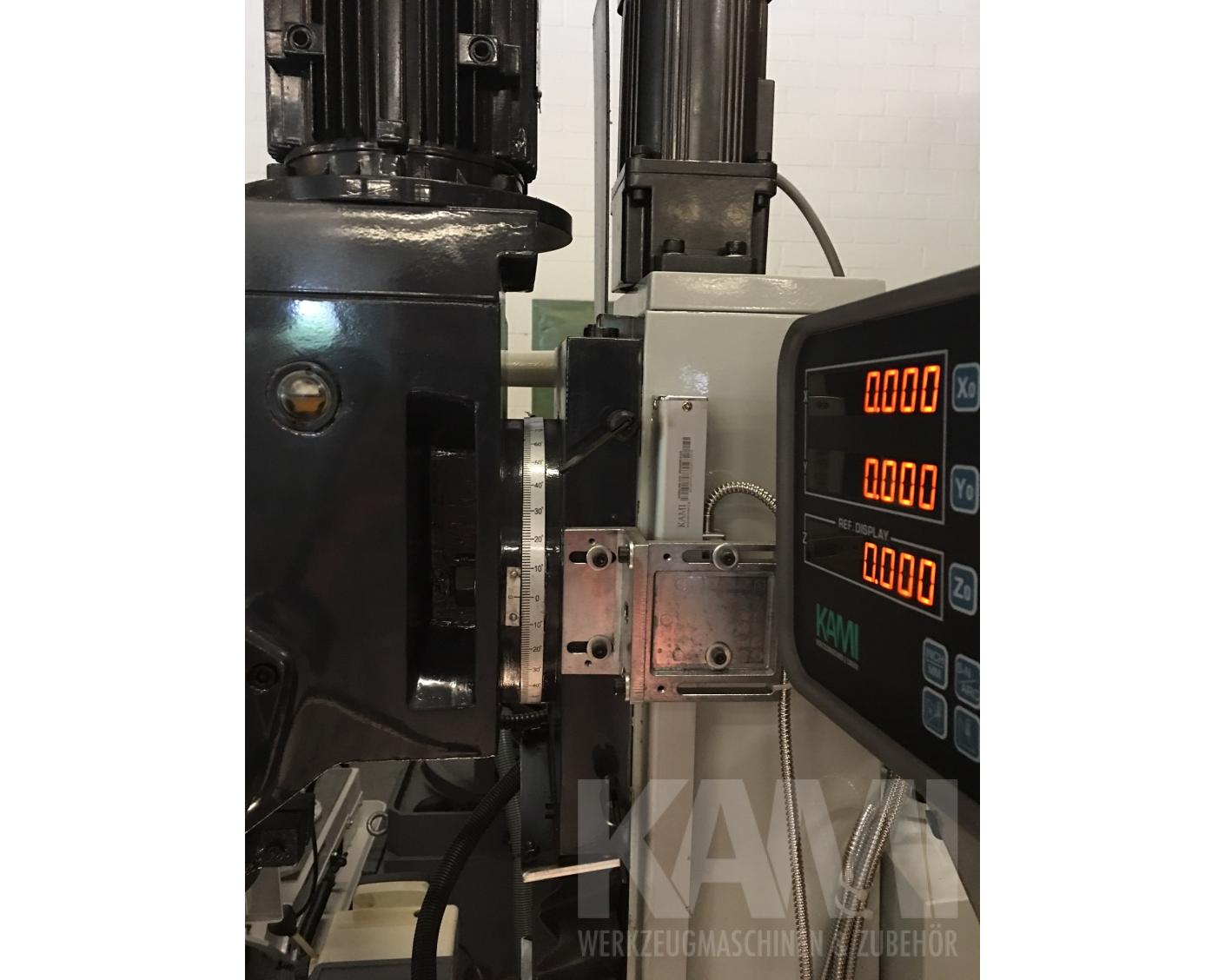

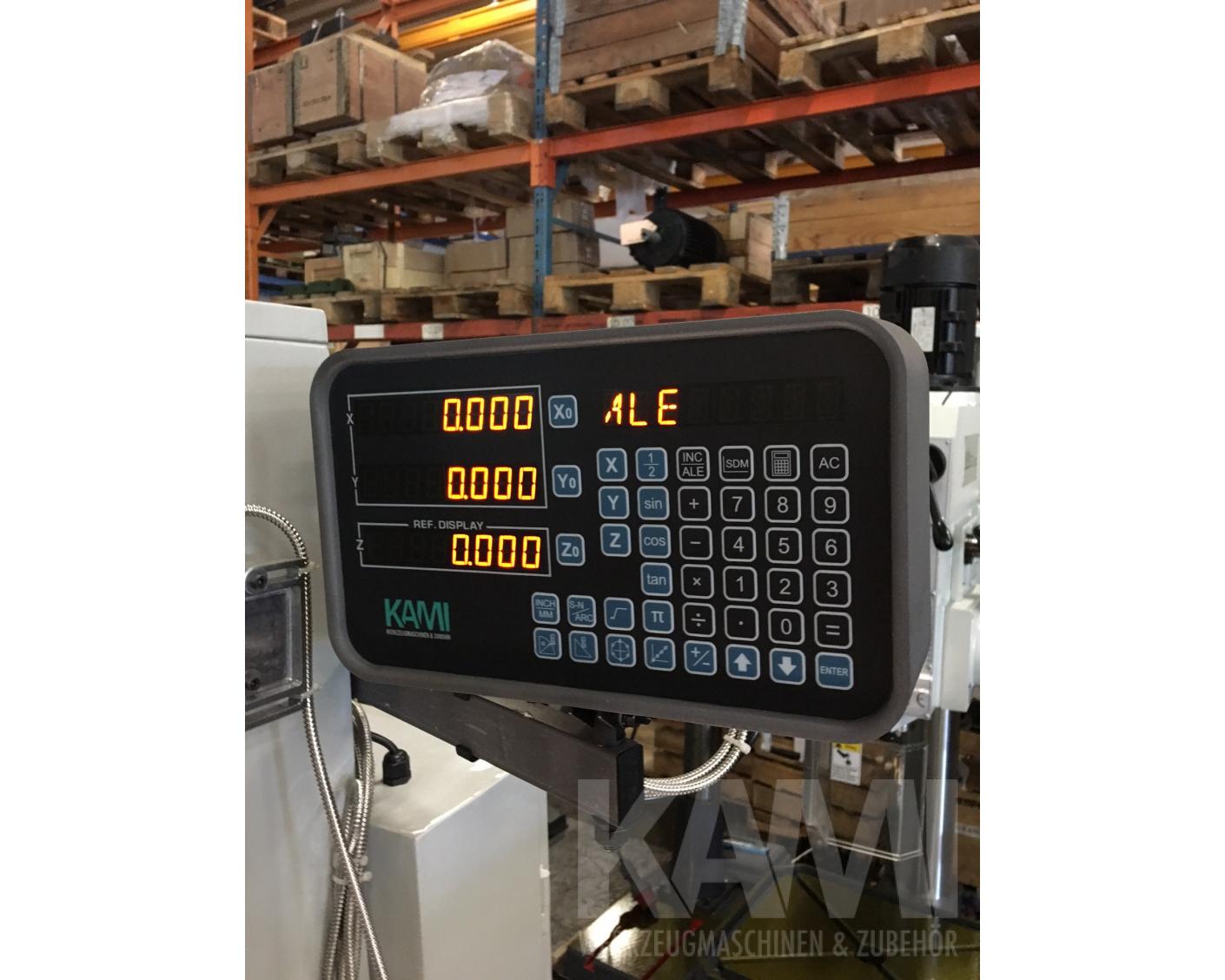

- 3-Achsen digitales Messsystem mit Glasmaßstäben
- digitaler Pinolentiefenmesser
- Gewindeschneidfunktion
- elektrischer Fräskopfhub
- X-Achsen Vorschub stufenlos
Lieferumfang (Im Preis enthalten)
Faltenbalgabdeckung für Y + Z-Achse, ISO 40 Bohrfutteraufnahme, Zahnkranzbohrfutter, ditiale Tiefenanzeige, Gewindeschneideinrichtung, 3-Achsen digitales Messsystem fertig montiert, automatischer stufenloser Vorschub in X - Achse, motorisierter Fräskopfhub, Anschlag für 90° Position des Fräskopfes, Handräder Vollmetall, Betriebsleuchte 24V, deutsche Betriebsanleitung.
optionales Zubehör
- Fräszubehör Unterbau ab 415,00 €
- KAF Dorn ISO40 D-22mm ab 52,00 €
- Reduzierung ISO40 auf B16 ab 24,00 €
- Reduzierung ISO40 auf B18 ab 24,00 €
- Reduzierung SK40 auf MK3 ab 35,00 €
- Planmesserkopf 45 Grad - 50mm/4 Preis auf Anfrage
- Planmesserkopf 45 Grad - 63mm/5 ab 98,00 €
- Schaftfräserset TIN beschichtet DIN 844B ab 129,00 €
- Spannwerkzeugsortiment T14 ab 48,50 €
- Vertikal+Horizontal Rundteiltisch HV 160 ab 398,00 €
- Vertikal Horizontal Rundteiltisch HV 200 ab 369,00 €
- Parallelunterlagen L=125mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Messwerkzeug Messuhr 0-25 mm ab 28,50 €
- Messwerkzeug Fühlhebelmessgerät 560-002 ab 34,00 €
- Sonstiges Zubehör Kühlmitteleinrichtung K45 ab 225,00 €
- Tischvorschübe Frästischvorschub NM 18 - horizontale Ausführung - ab 389,00 €
- ISO 40 Werkzeugablage Kunststoff 7 fach ab 58,50 €
- 1 Satz Ersatzbacken für Schraubstock ELV 100 ab 10,00 €
