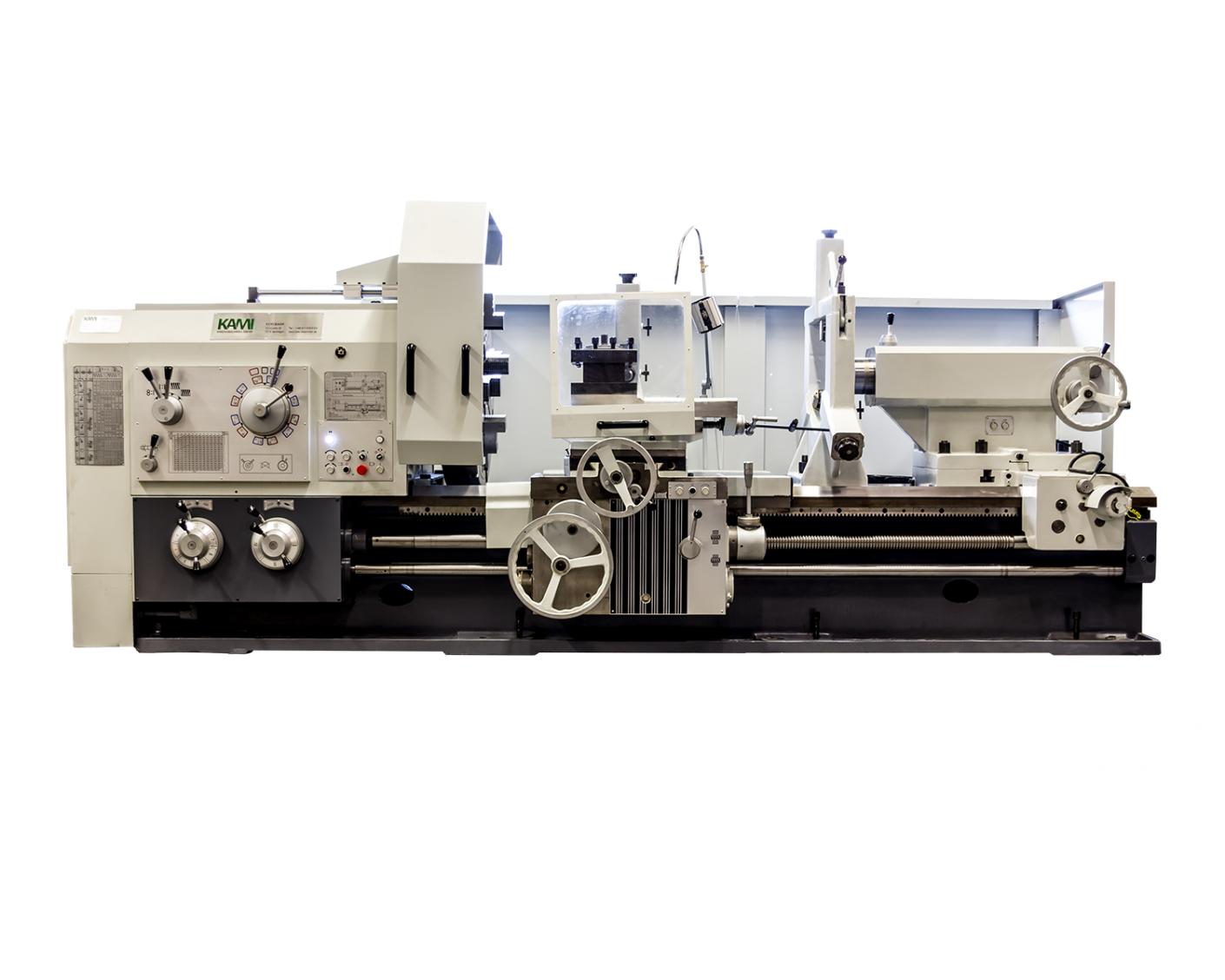

Abbildung ähnlich

DKM 1000S

L+Z Drehmaschine

Schwerdrehmaschine nach russischer bauart mit durchgängigem Bett und starkem 22 kW Motor. Die Maschine ist für präzise sowie schwere Spanarbeiten besten geeignet und besticht durch Ihre im harten Einsatz erprobte Technik und stabilen bauweise.

Highlights

Sehr Hohe Zerspanungsleistung
Ausgereifte Getriebekonstruktion zur Übertragung der Motorleistung in hohe Drehmomente und starke Schnittkräfte
Durchgängige und breite Bettkonstrucktion zur Aufnahme von großen Schnittkräften und hohen Werkstückgewichten

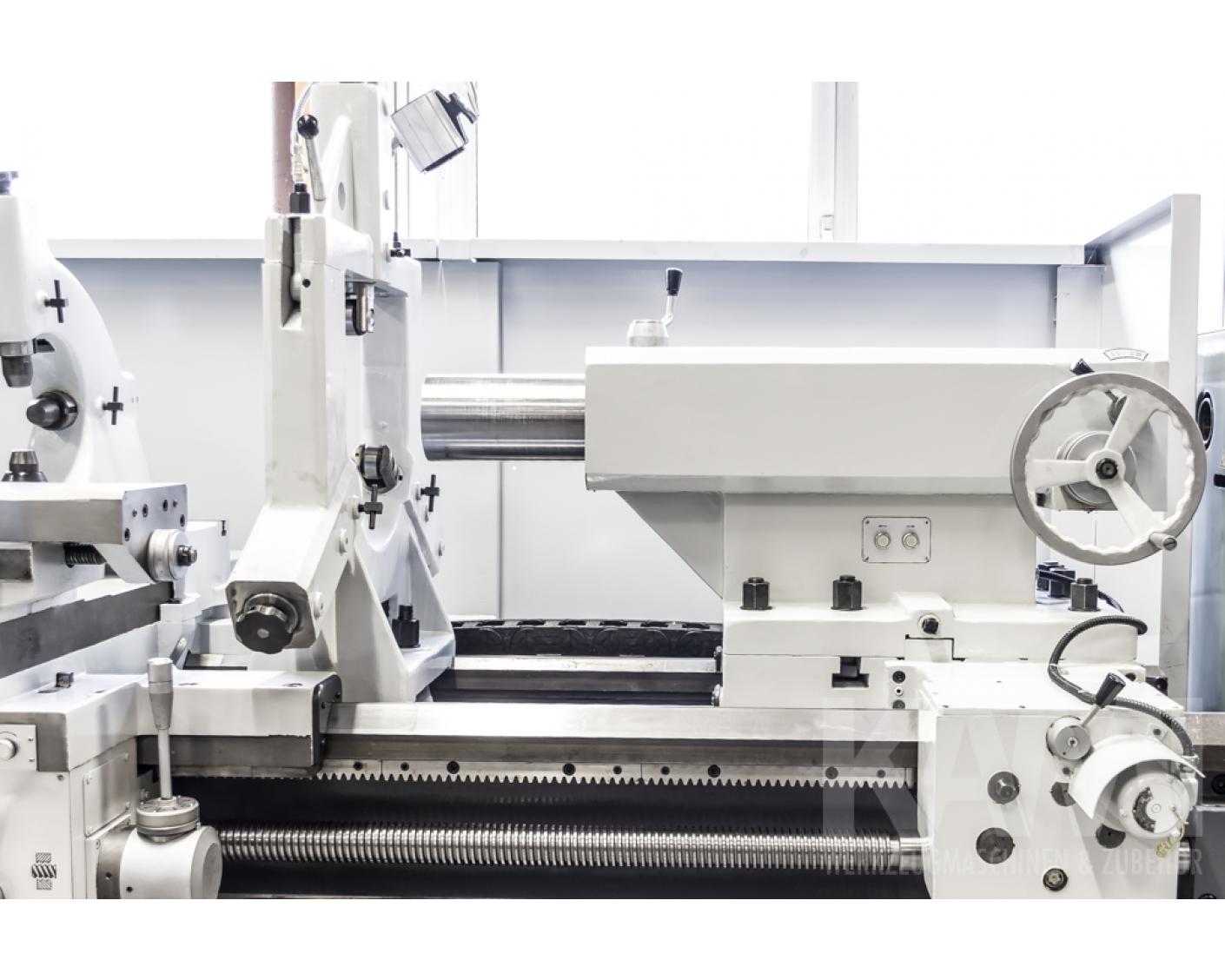

Reitstockkonstruktion mit großer Ausladung zur Bearbeitung von langen Wellen

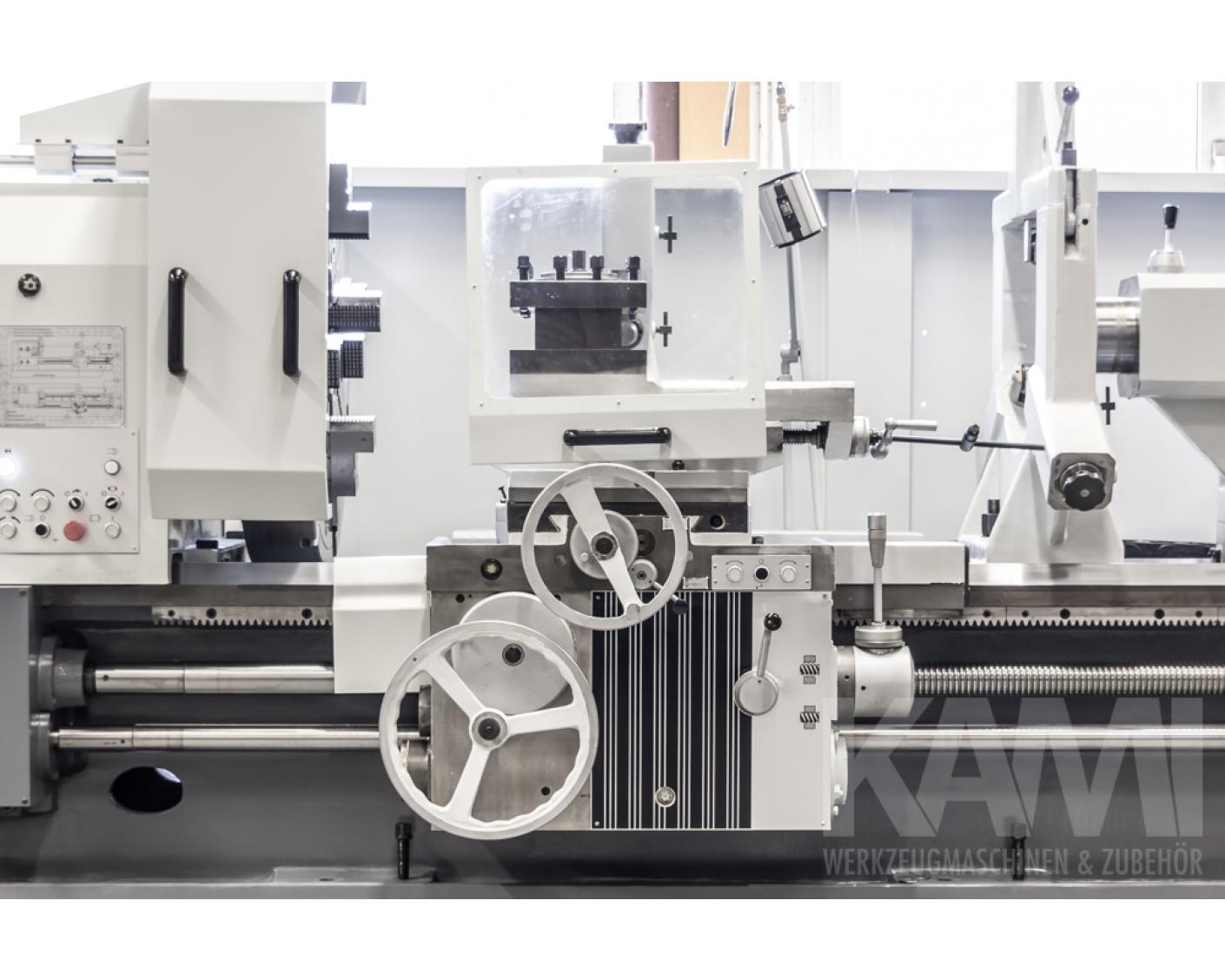

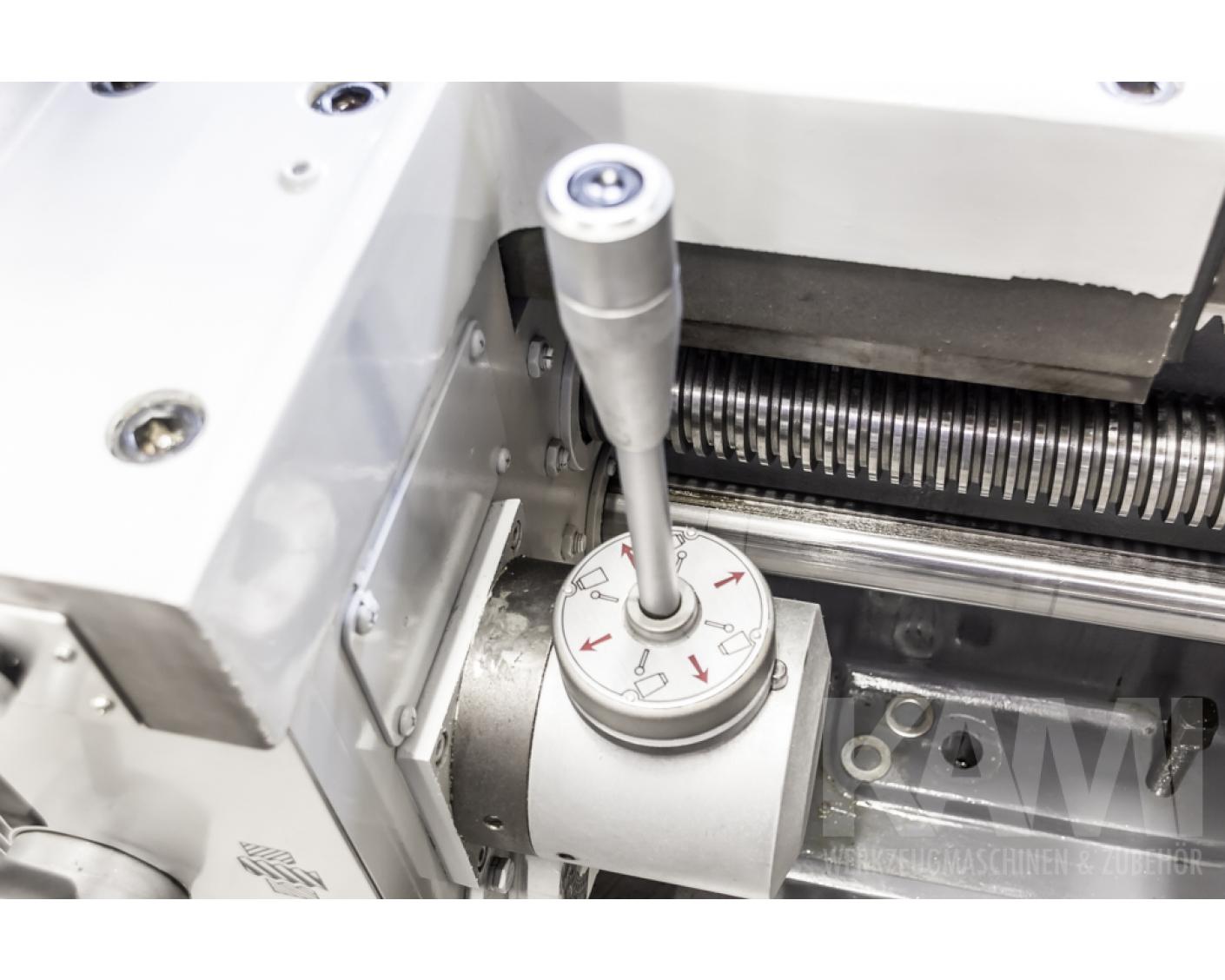

Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion
Integrierte Kegeldreheinrichtung über angetriebenen Obersupport

Technische Daten

Spitzenhöhe	DKM 1000 S - 500 mm - Spitzenweite: 1500 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 16000 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 15000 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 14000 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 12000 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 10000 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 8000 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 6000 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 5000 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 3000 mm - ⬤ - Auf Anfrage DKM 1000 S - 500 mm - Spitzenweite: 13000 mm - ⬤ - Auf Anfrage Variationen vergleichen
Spitzenweite	DKM 1000 S - 1500 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 16000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 15000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 14000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 12000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 10000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 8000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 6000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 5000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 3000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage DKM 1000 S - 13000 mm - Spitzenhöhe: 500 mm - ⬤ - Auf Anfrage Variationen vergleichen
Bettbreite	755 mm
Umlaufdurchmesser über Bett	1000 mm
Umlaufdurchmesser über Support	610 mm
Spindelbohrung	130 mm
Spindelnase	D1-15/Kurzkegel 15
Drehzahlbereich	3.15 - 315 U/min (21 Stufen)
Bereich Längsvorschübe	0.1 - 12 mm/U 57 Stufen
Bereich Planvorschübe	0.05 - 6 mm/U 57 Stufen
Eilgang Längs/Plan	3700/1850 mm/min
Metrische Gewinde	1 - 120 mm
Zollgewinde	3/8 - 28 Gang/Zoll
Modulgewinde	0.5 - 60 mm
Diametralgewinde	1 - 56 DP
Reitstockpinole Ø	160mm
Pinolenaufnahme	MK 6
Pinolenweg	300 mm
Motorleistung	22 kW
Gewicht	22.400,00 kg
Abmessungen	18350x2190x1810 mm

Dokumente

Ausstattung

130 mm Spindelbohrung
755 mm Bettbreite
hydraulische Spindelbremse
hydraulisches Kupplungssystem
automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
Integrierte Kegeldreheinrichtung über angetriebenen Obersupport
Eilgang in Längs und Plan via Taster
Überlastkupplung im Schlosskasten
Spindelkastenschmierung durch integrierte Pumpe
manuelle Bettbahn-Zentralschmierung
nachstellbare Hauptspindellager
Lamellenkupplung im Haupgetriebe
schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
Kühlmitteleinrichtung
Spritzschutzwand
4-fach Stahlhalter
