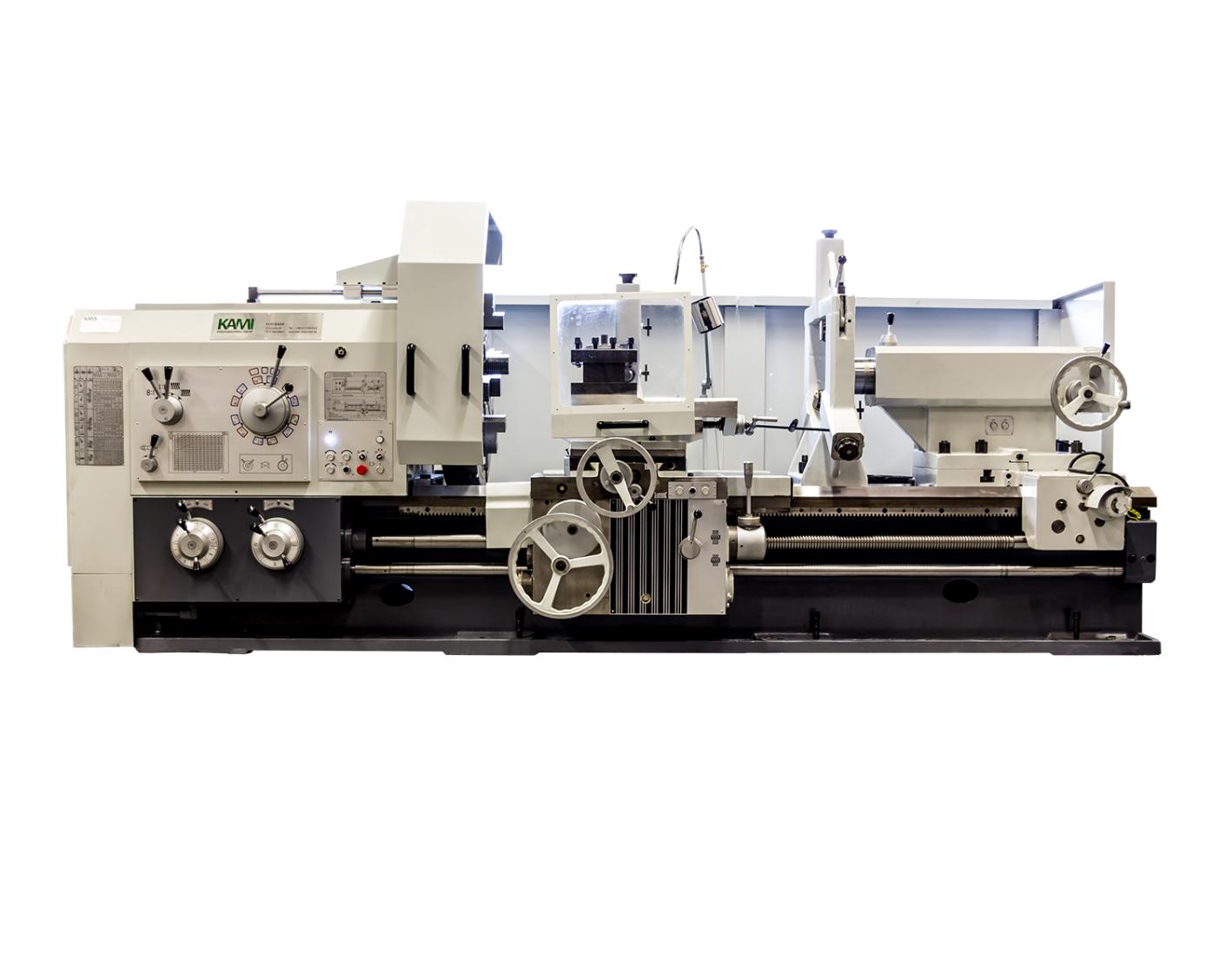

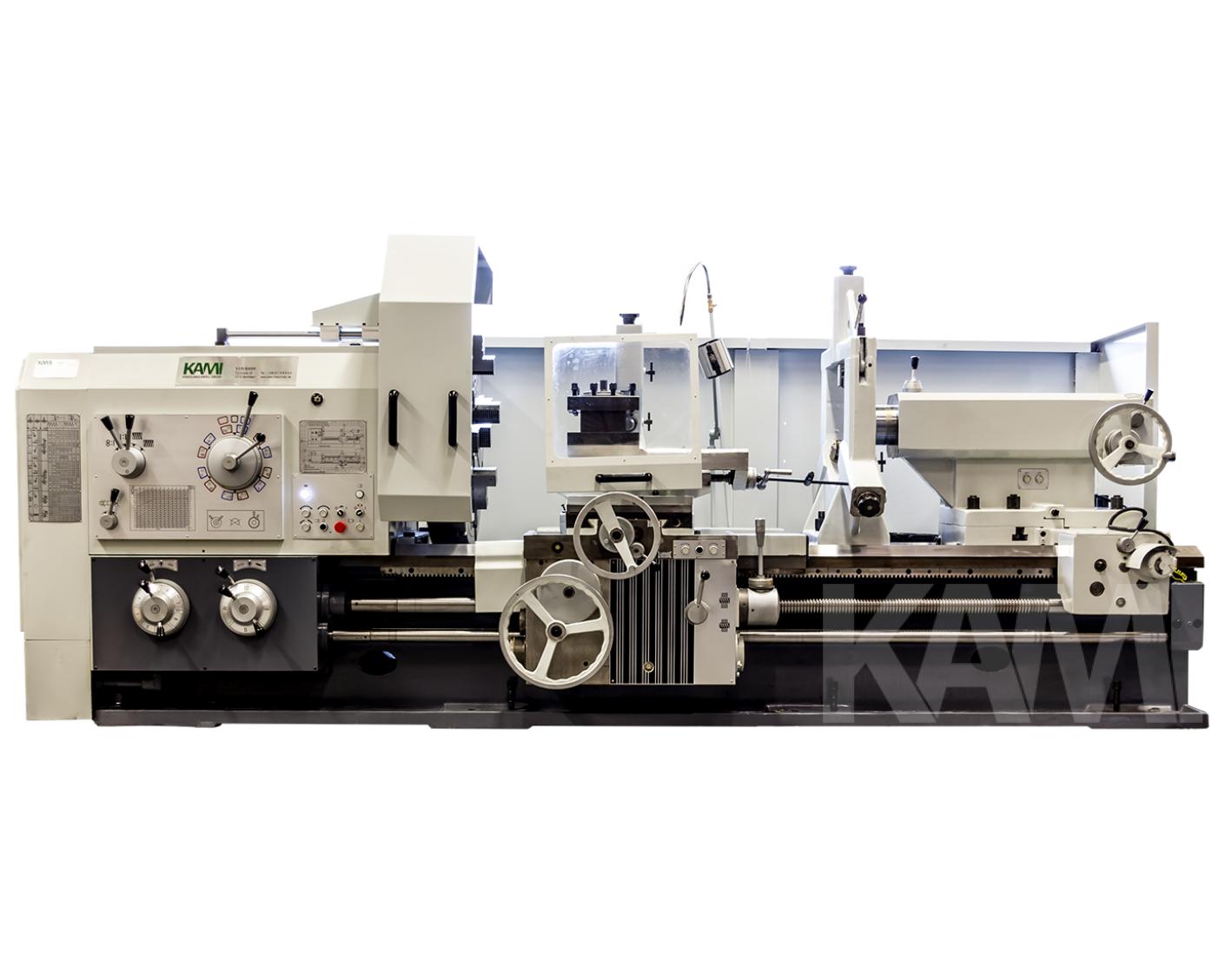

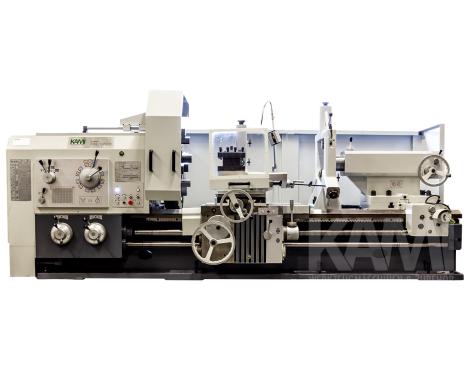

L+Z Drehmaschine - DKM 1000S
Abbildung ähnlich

L+Z Drehmaschine

DKM 1000S

Schwerdrehmaschine nach russischer bauart mit durchgängigem Bett und starkem 22 kW Motor. Die Maschine ist für präzise sowie schwere Spanarbeiten besten geeignet und besticht durch Ihre im harten Einsatz erprobte Technik und stabilen bauweise.

Highlights

  • Sehr Hohe Zerspanungsleistung
  • Ausgereifte Getriebekonstruktion zur Übertragung der Motorleistung in hohe Drehmomente und starke Schnittkräfte
  • Durchgängige und breite Bettkonstrucktion zur Aufnahme von großen Schnittkräften und hohen Werkstückgewichten

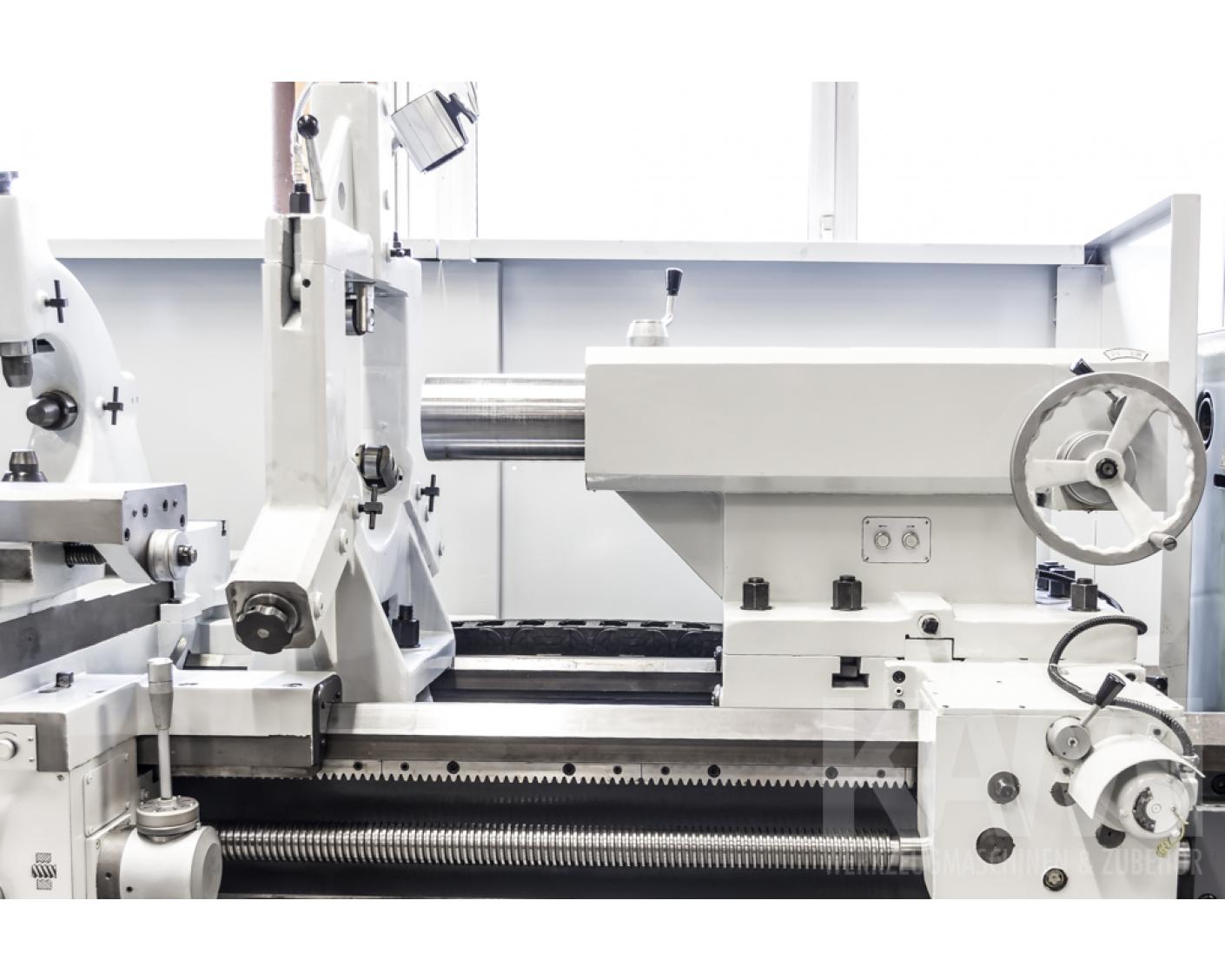

  • Reitstockkonstruktion mit großer Ausladung zur Bearbeitung von langen Wellen

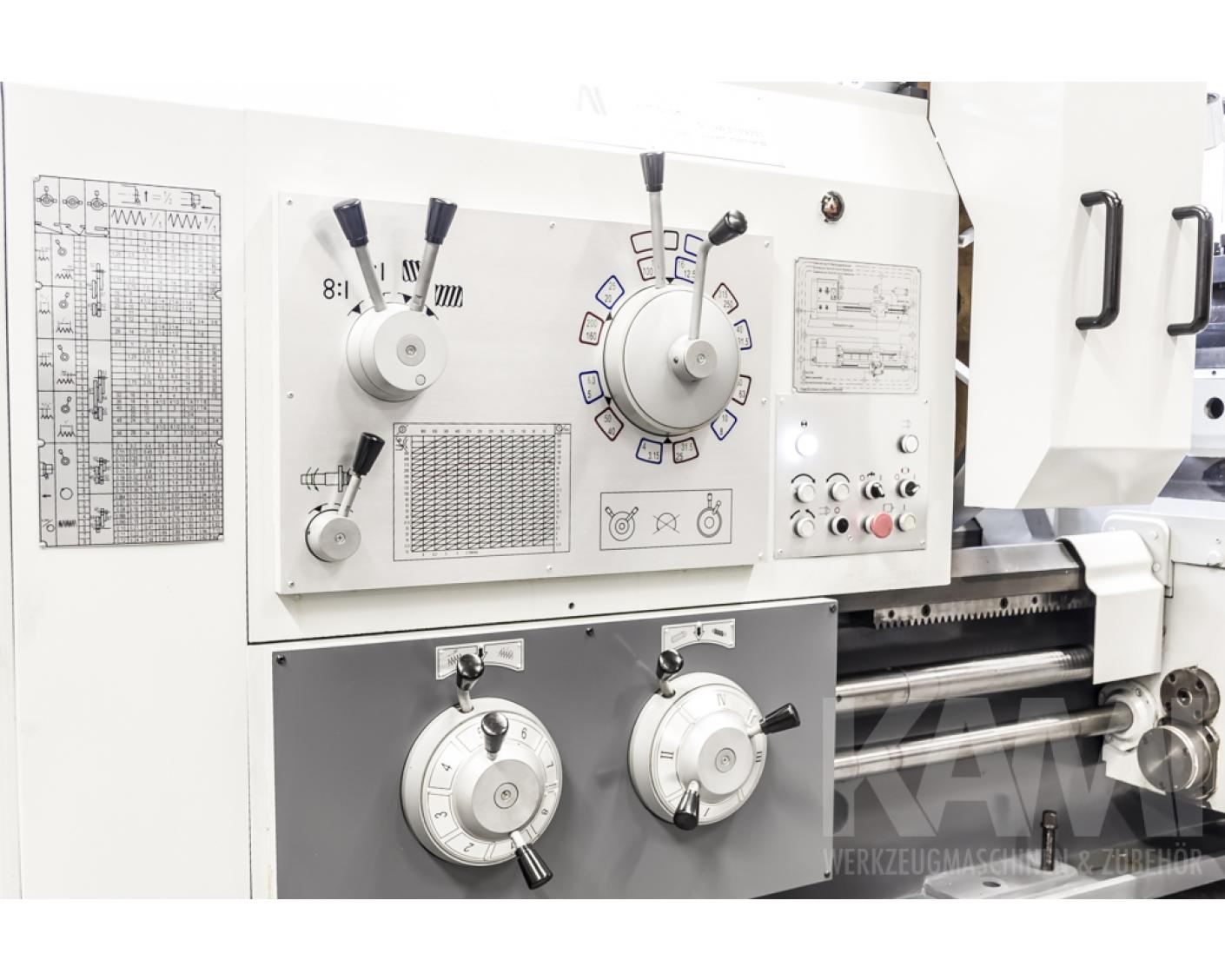

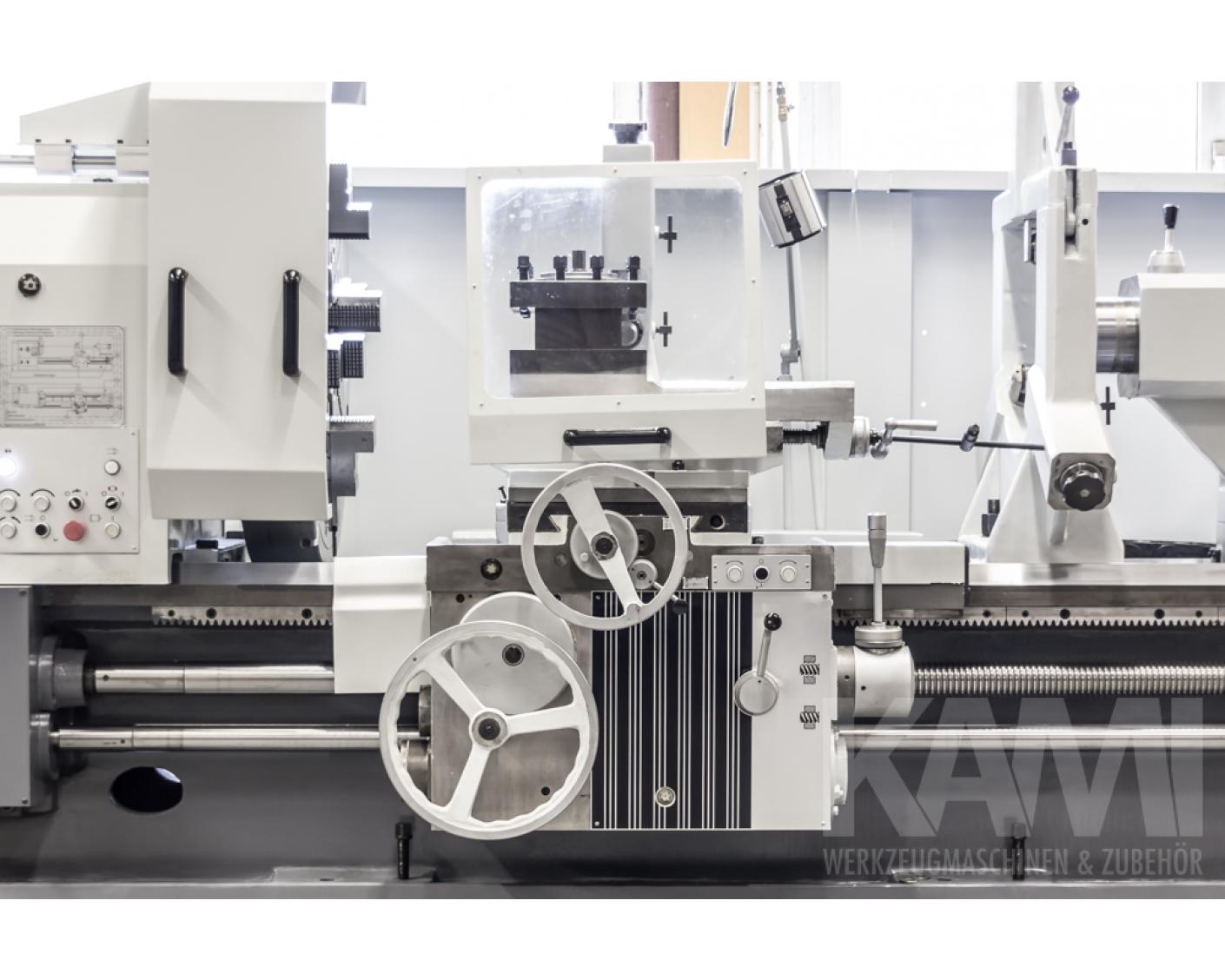

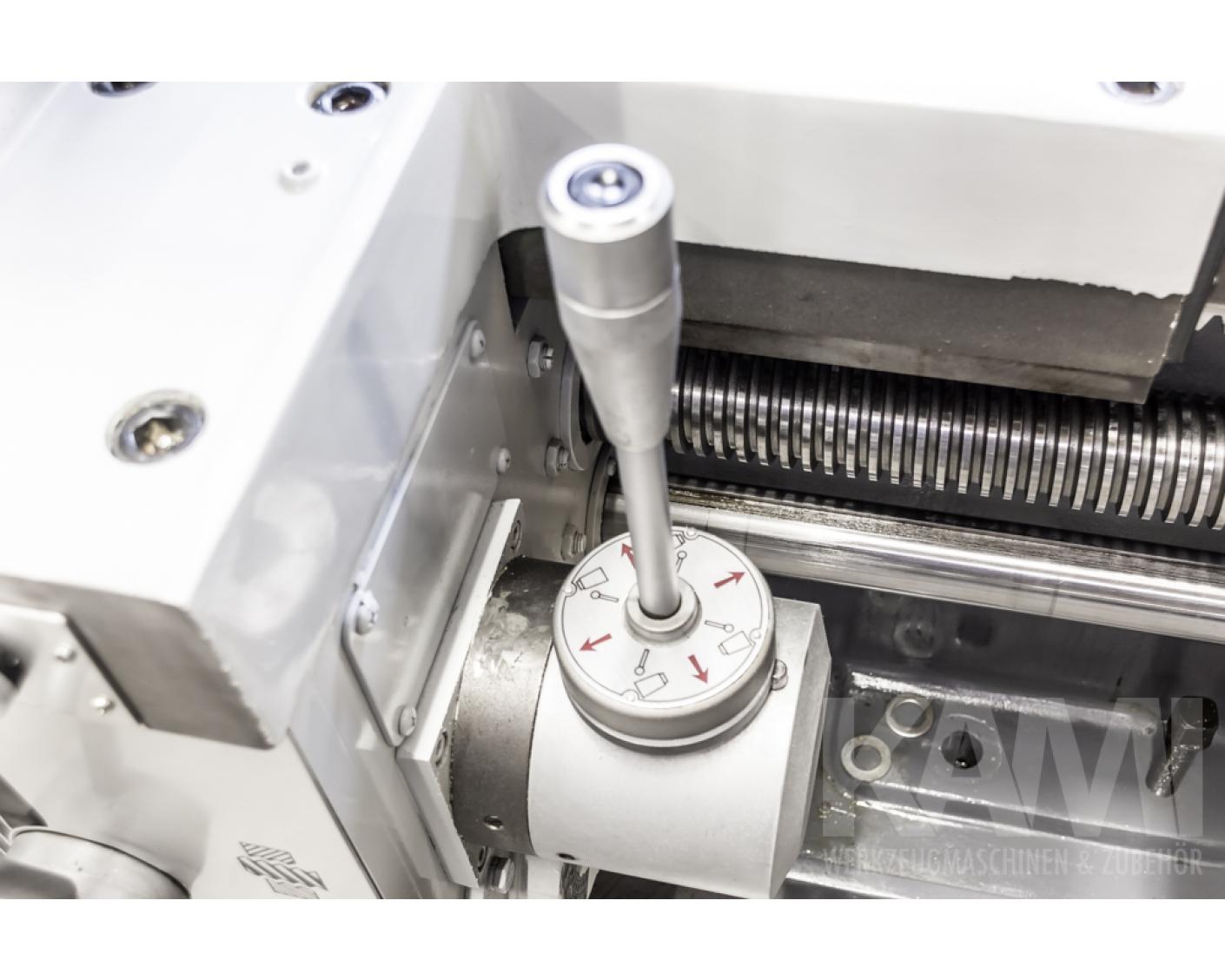

  • Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion
  • Integrierte Kegeldreheinrichtung über angetriebenen Obersupport

Technische Daten

Spitzenhöhe
Spitzenweite
Bettbreite 755 mm
Umlaufdurchmesser über Bett 1000 mm
Umlaufdurchmesser über Support 610 mm

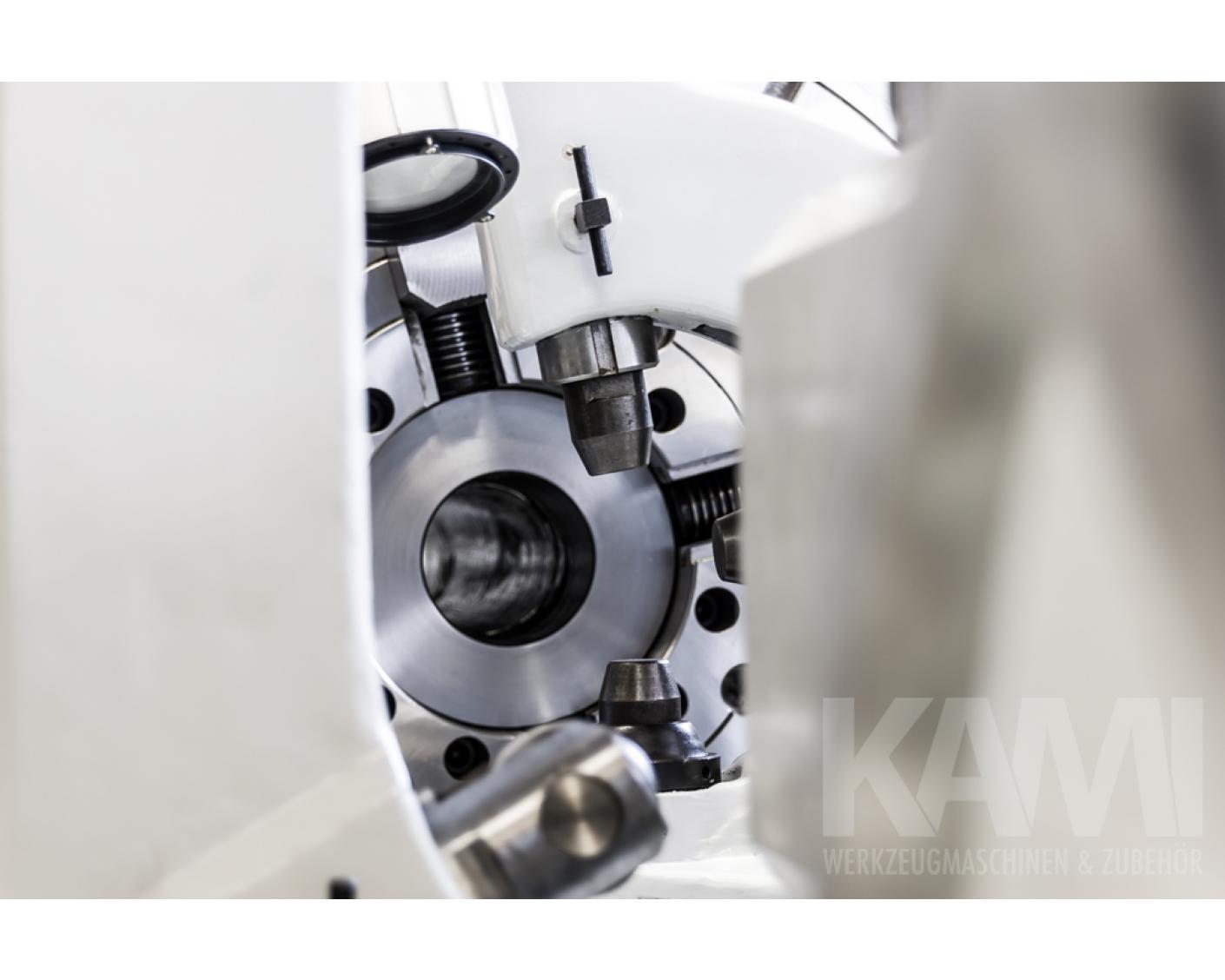

Spindelbohrung 130 mm
Spindelnase D1-15/Kurzkegel 15
Drehzahlbereich 3.15 - 315 U/min (21 Stufen)
Bereich Längsvorschübe 0.1 - 12 mm/U 57 Stufen
Bereich Planvorschübe 0.05 - 6 mm/U 57 Stufen
Eilgang Längs/Plan 3700/1850 mm/min
Metrische Gewinde 1 - 120 mm
Zollgewinde 3/8 - 28 Gang/Zoll
Modulgewinde 0.5 - 60 mm
Diametralgewinde 1 - 56 DP
Reitstockpinole Ø 160mm
Pinolenaufnahme MK 6
Pinolenweg 300 mm
Motorleistung 22 kW
Gewicht 13,400.00 kg
Abmessungen 4950x2190x1810 mm

Dokumente

Ausstattung

  • 130 mm Spindelbohrung
  • 755 mm Bettbreite
  • hydraulische Spindelbremse
  • hydraulisches Kupplungssystem
  • automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
  • Integrierte Kegeldreheinrichtung über angetriebenen Obersupport
  • Eilgang in Längs und Plan via Taster
  • Überlastkupplung im Schlosskasten
  • Spindelkastenschmierung durch integrierte Pumpe
  • manuelle Bettbahn-Zentralschmierung
  • nachstellbare Hauptspindellager
  • Lamellenkupplung im Haupgetriebe
  • schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
  • Kühlmitteleinrichtung
  • Spritzschutzwand
  • 4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

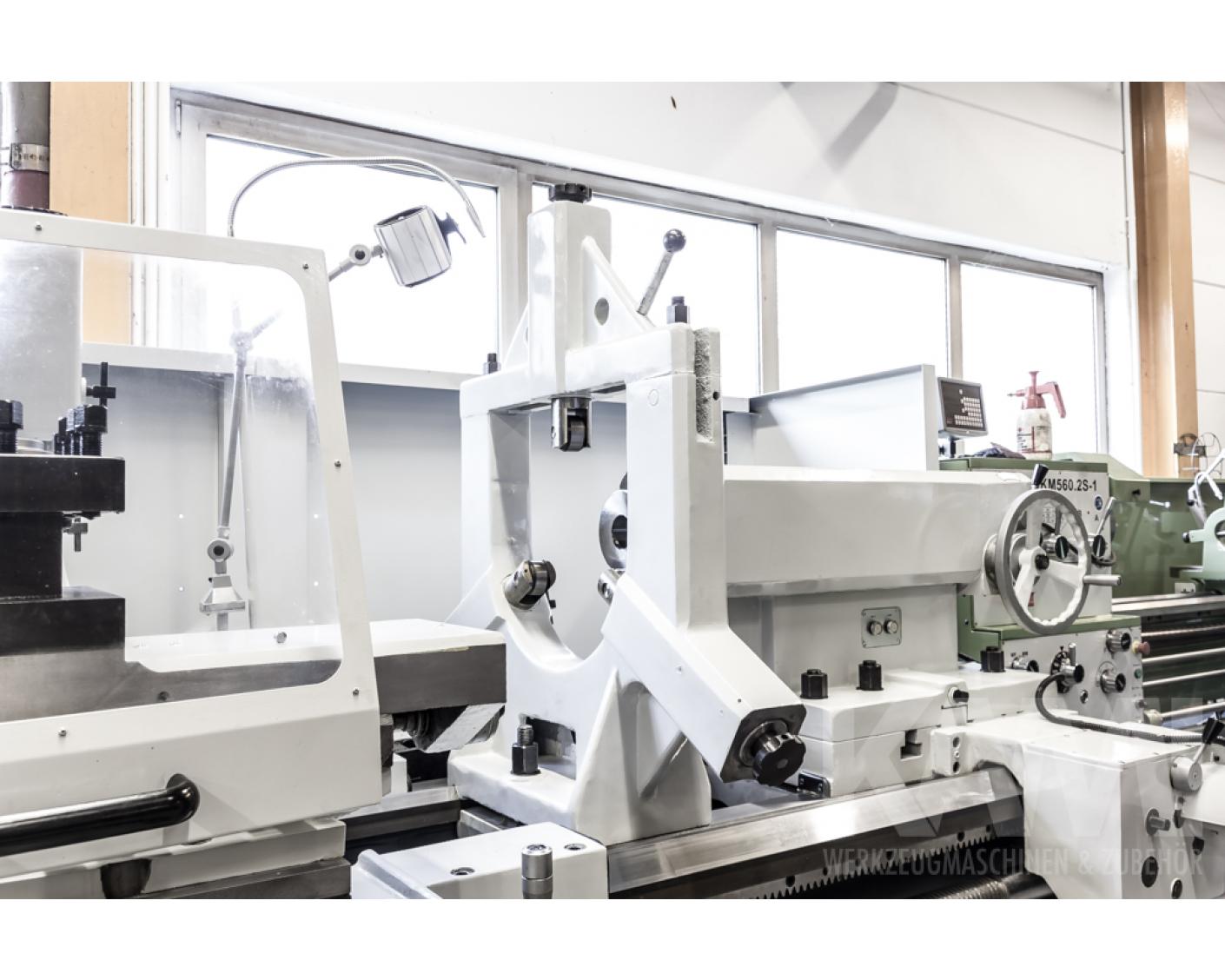

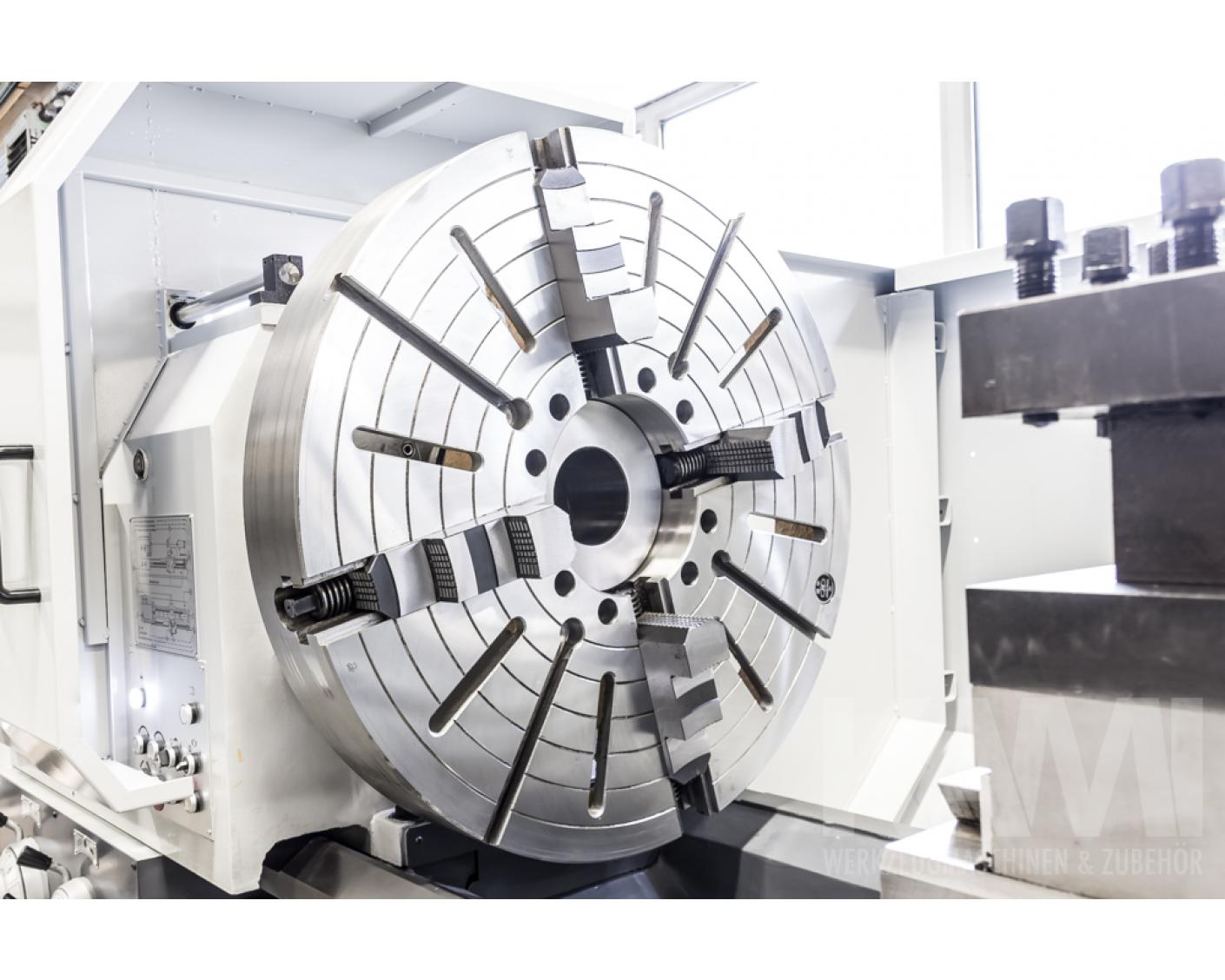

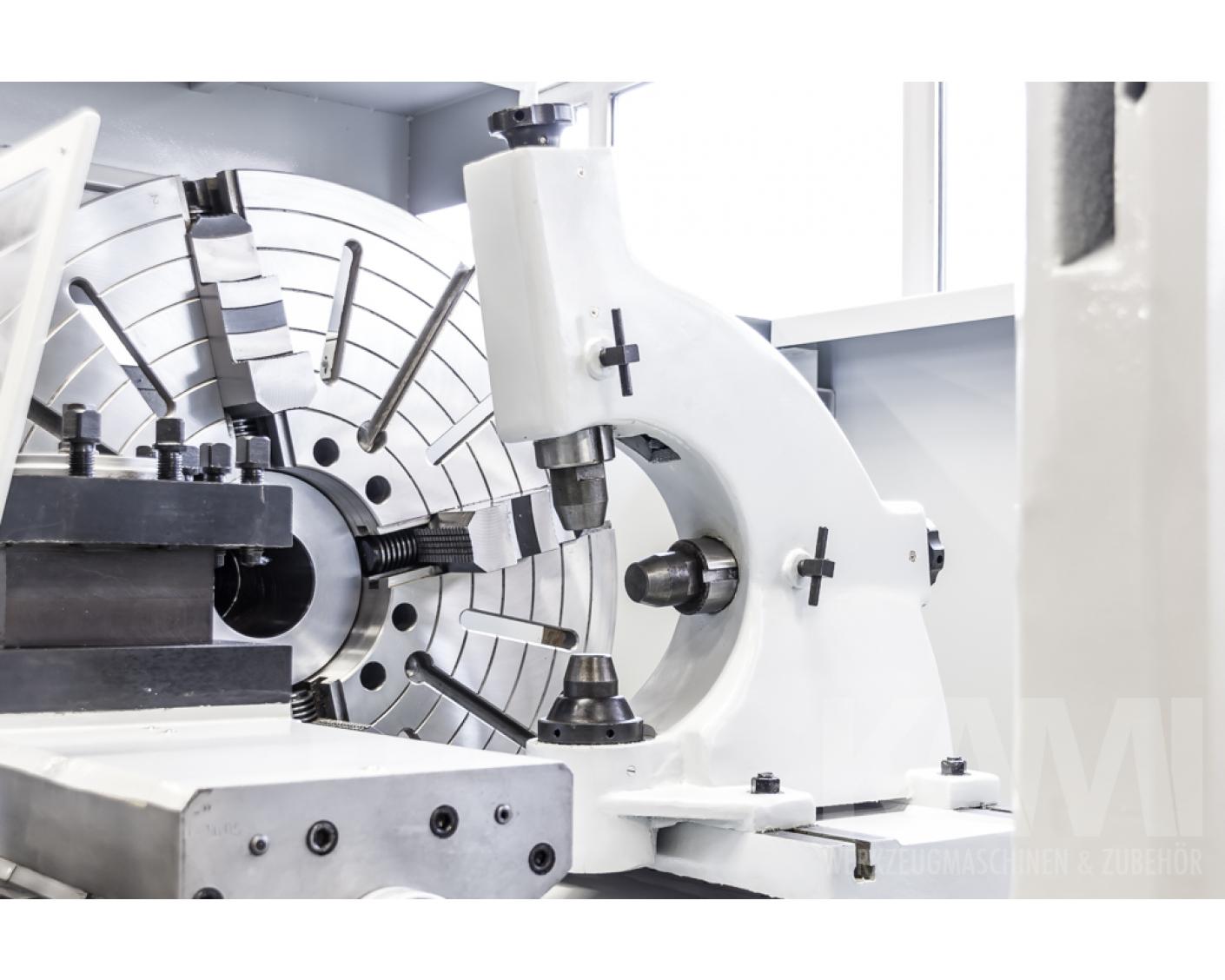

4 Backen Planscheibenfutter 1000 mm, stehende Lünette Spannbereich 480 - 20 mm, mitlaufende Lünette 20-200 mm

DKM 1000S
49.800,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
