L+Z Drehmaschine - DKM 1250S

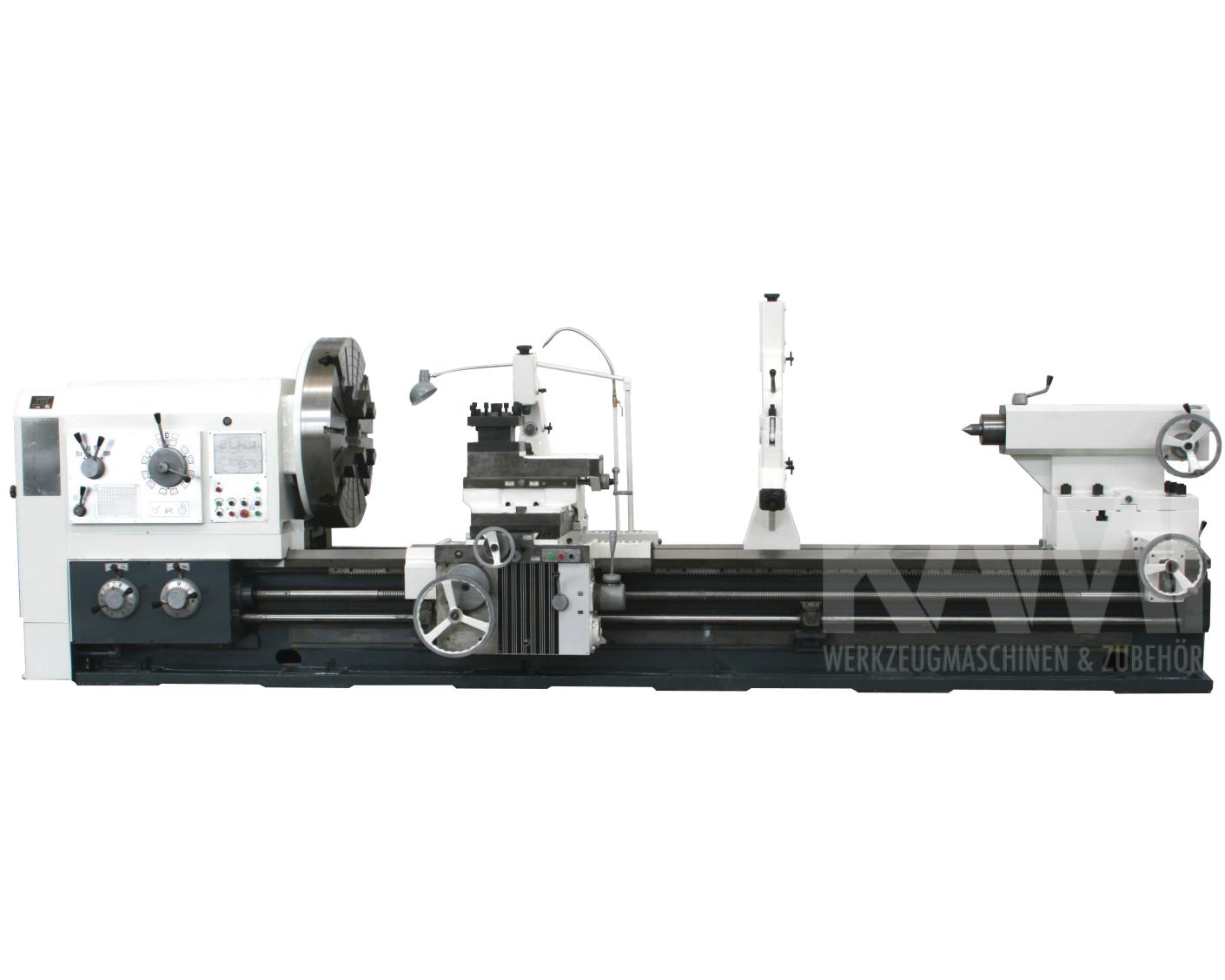

Abbildung ähnlich

DKM 1250S

L+Z Drehmaschine

Schwerdrehmaschinen nach russischer Bauart mit durchgängigem Bett und starkem 22 kW Motor.


Technische Daten

Spitzenhöhe
Spitzenweite
Bettbreite 755 mm
Max. Werkstückgewicht 6000 Kg
Umlaufdurchmesser über Bett 1250 mm
Umlaufdurchmesser über Support 865 mm
Spindelbohrung 130 mm
Spindelnase A 215 (8xM22)
Drehzahlbereich vorwärts 3.15 - 315 U/min
Drehzahlbereich rückwärts 3.5 - 291 U/min
Bereich Längsvorschübe (56) 0,1 - 12 mm/U
Bereich Planvorschübe (56) 0,05 - 6 mm/U
Metrische Gewinde (44) 1 - 120 mm
Zollgewinde (31) 28 - 1/4 TPI
Modulgewinde (45) 0,5 - 60 mm
Diametralgewinde (38) 56 - 1/2 DP
Pinolendurchmesser 160 mm
Pinolenweg 300 mm
Pinolenaufnahme Morse Konus 6
Motorleistung 22 kW
Gewicht 18.300,00 kg
Abmessungen 13100 x 2150 x 2150 mm mm

Dokumente

Ausstattung

  • 130 mm Spindelbohrung
  • 755 mm Bettbreite
  • hydraulische Spindelbremse
  • hydraulisches Kupplungssystem

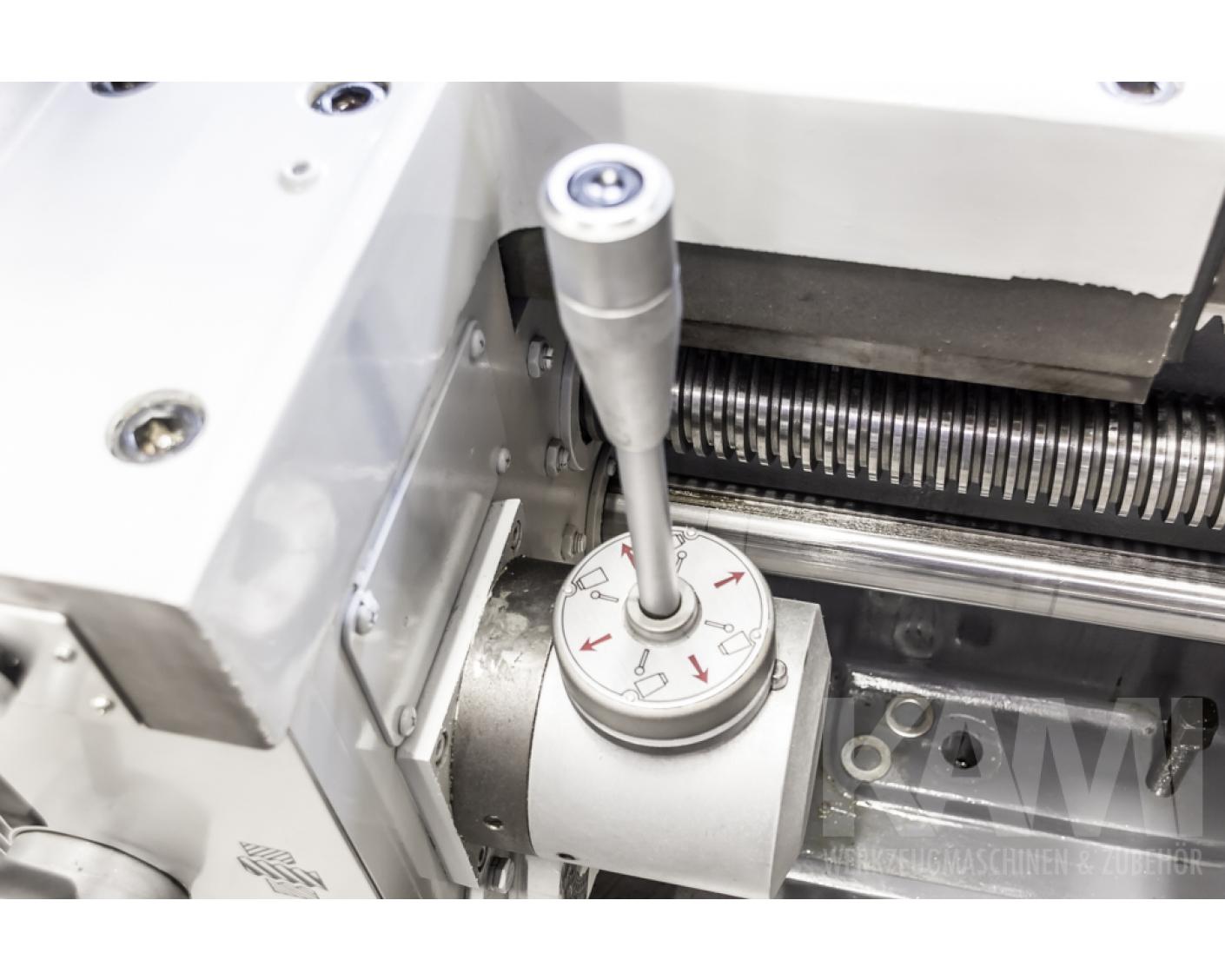

  • automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
  • Integrierte Kegeldreheinrichtung über angetriebenen Obersupport

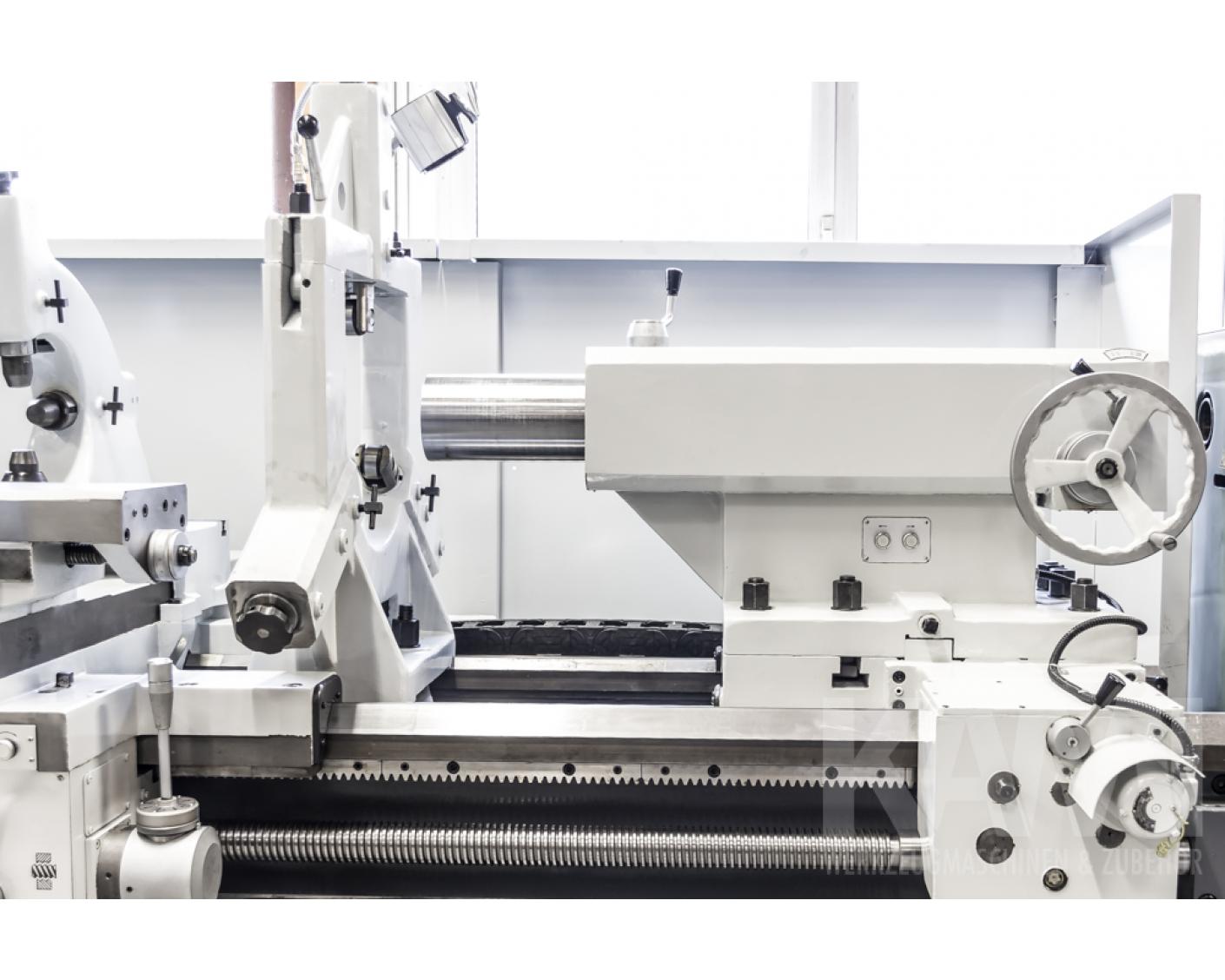

  • elektrisch verfahrbarer Reitstock
  • Eilgang in Längs und Plan via Taster
  • Überlastkupplung im Schlosskasten
  • Spindelkastenschmierung durch integrierte Pumpe
  • manuelle Bettbahn-Zentralschmierung
  • nachstellbare Hauptspindellager
  • Lamellenkupplung im Haupgetriebe
  • schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
  • Kühlmitteleinrichtung
  • Spritzschutzwand
  • 4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

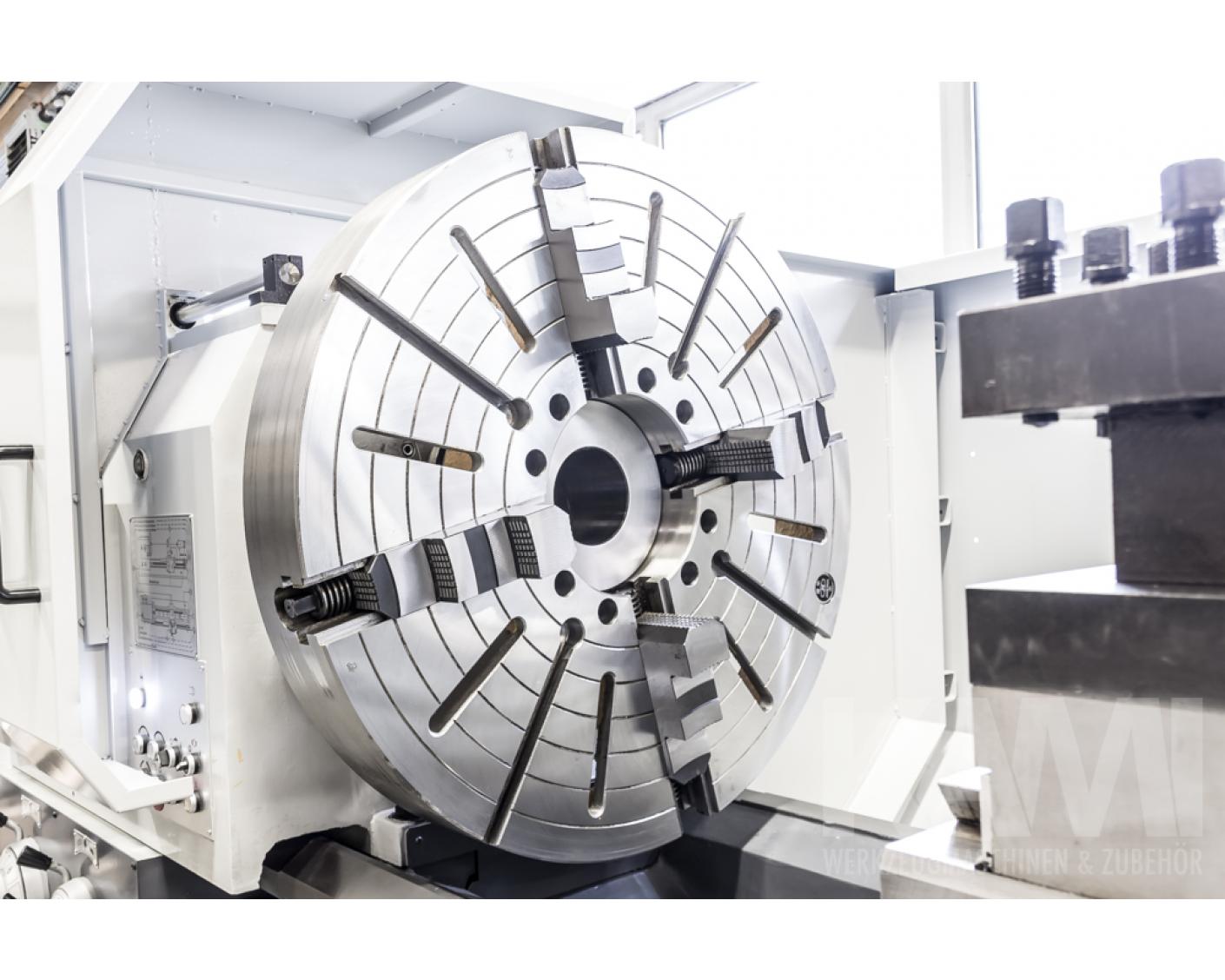

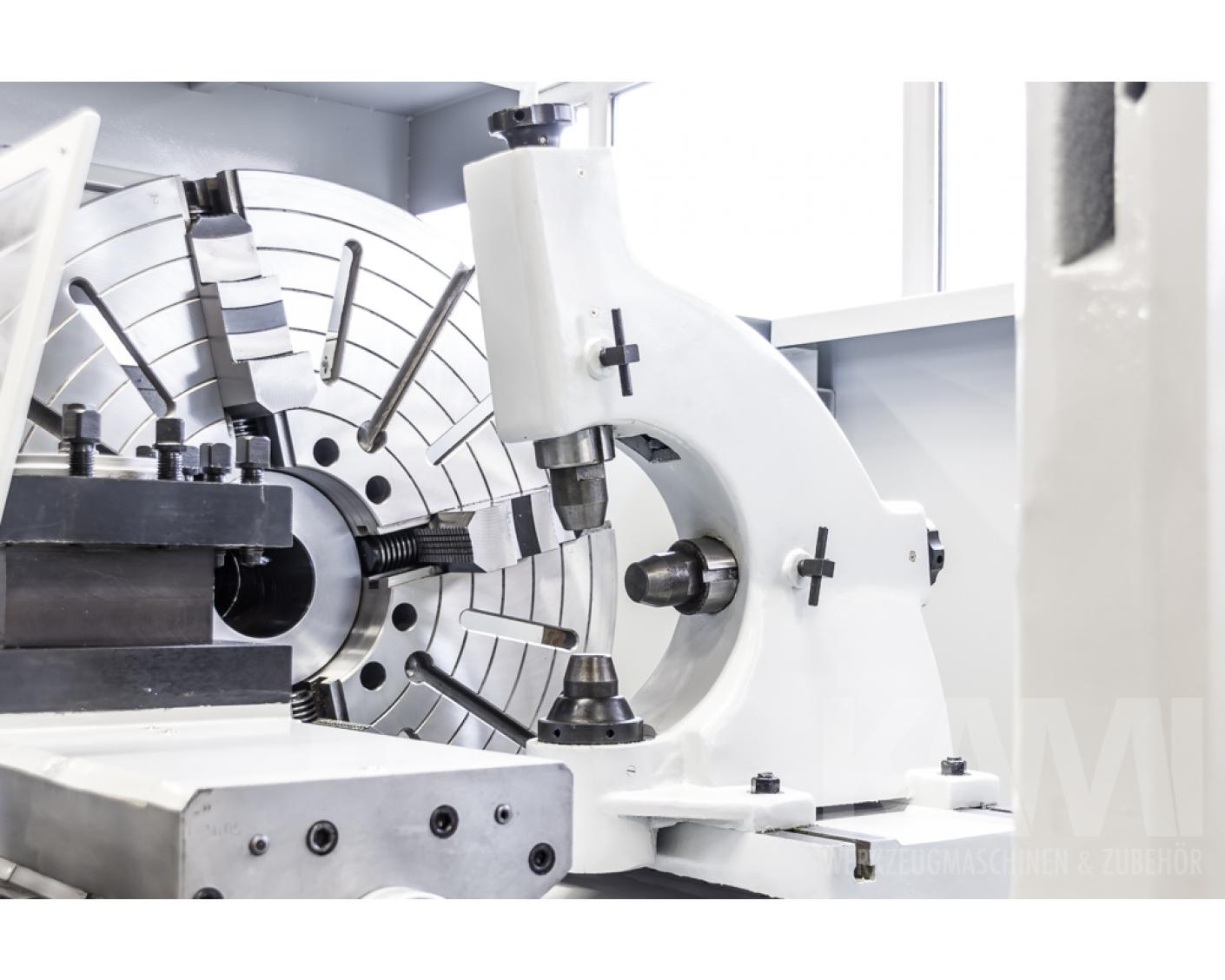

4-Backenplanscheibenfutter 1000 mm

DKM 1250S
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage
