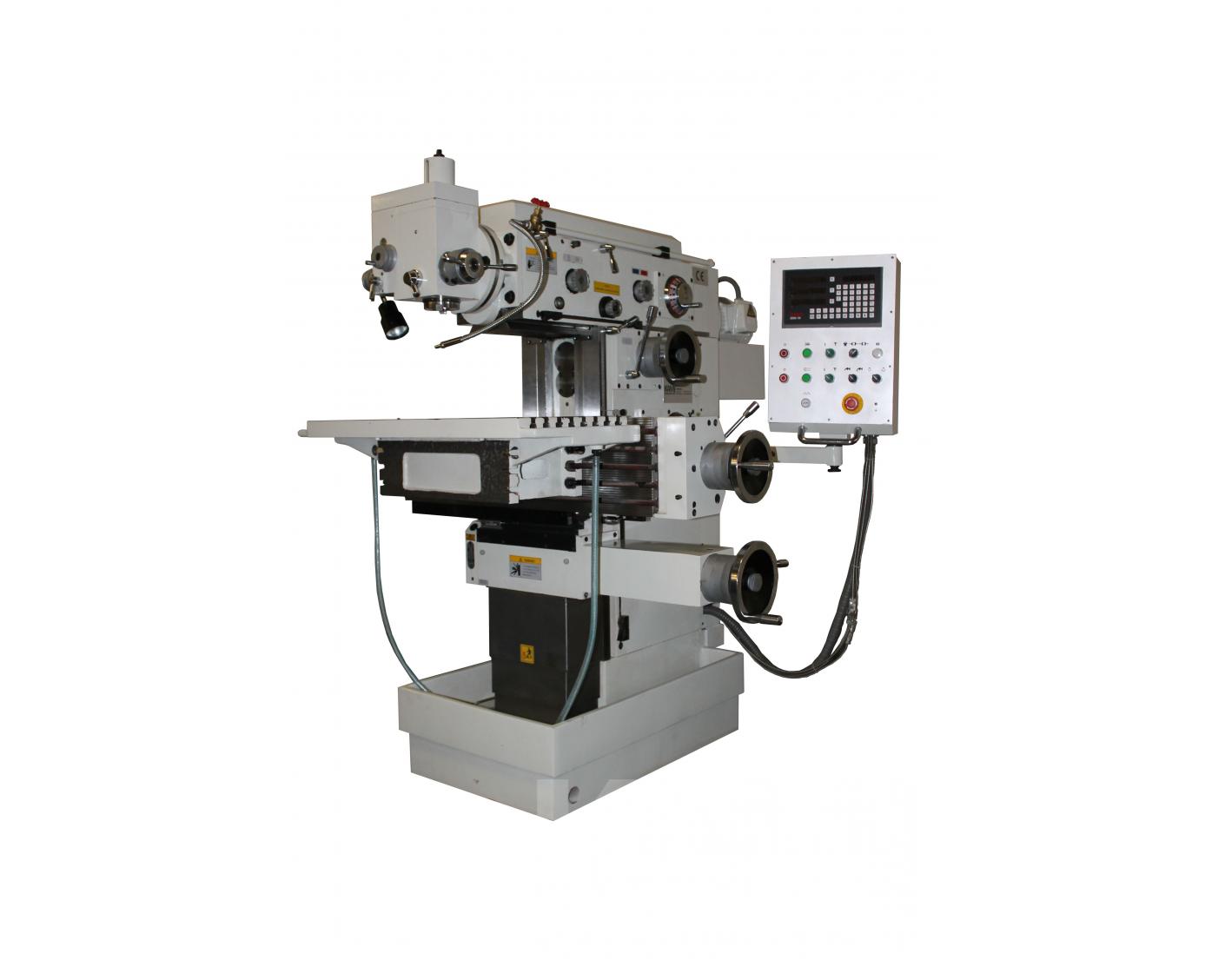

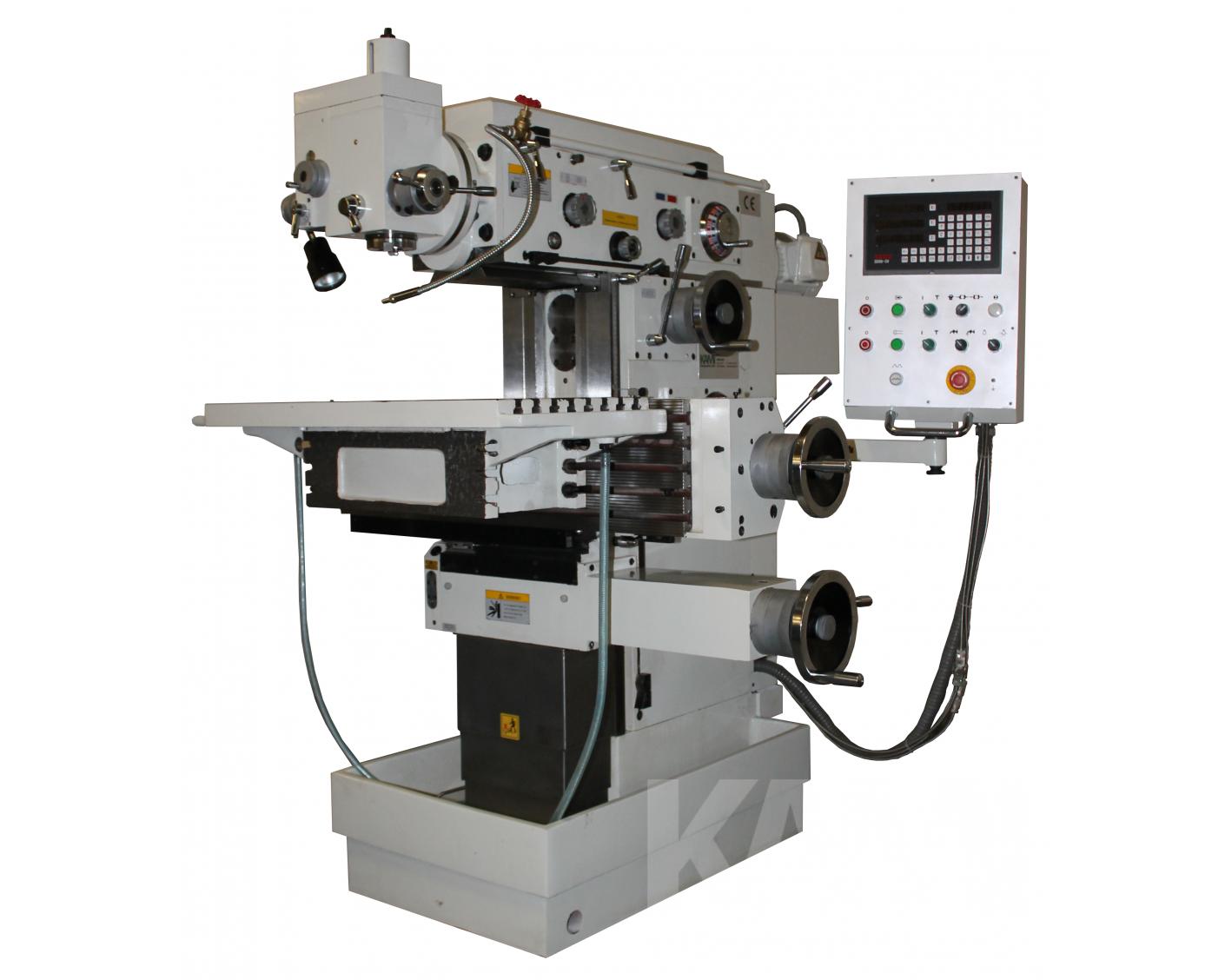

Werkzeugfräsmaschine - FKM 940 A -1
Abbildung ähnlich

FKM 940 A -1

Werkzeugfräsmaschine

Stabile Universal Werkzeugfräsmaschine ideal für den Einsatz im Werkzeug- und Formenbau,Endabnahmeprotokoll.


Technische Daten

Tischgröße 750 x 320 mm
Verfahrweg längs (x) 400 mm
Verfahrweg quer (y) 300 mm
Verfahrweg vertikal(z) 400 mm
Spindeldrehzahl 40-2000
Werkzeugaufnahme ISO 40 / DIN 2080
Pinolenhub 60 mm
Pinolenvorschübe 0,03 / 0,06 / 0,12 mm/U
Eilgang X-Achse 1200 mm/min
Eilgang Y-Achse 1200 mm/min
Eilgang Z-Achse 1200 mm/min
Vorschubgeschwindigkeit X - Achse (18) 10 - 500 mm/min
Vorschubgeschwindigkeit Y - Achse (18) 10 - 500 mm/min
Vorschubgeschwindigkeit Z - Achse (18) 10 - 500 mm/min
Abstand Spindelachse - Tischoberfläche 35 - 435 mm
T-Nutengröße 8 x T14 x 45 mm
Motorleistung Hauptantrieb 3 kW
Motorleistung Vorschub 1.5 kW
Motorleistung Kühlmittelpumpe 0.04 kW
Gewicht 1,300.00 kg
Abmessungen 1820x1640x1710 mm

Dokumente

Ausstattung

  • 3-stufiger automatischer Pinolenvorschub, manueller Pinolenvorschub,
  • separates feinstufiges Vorschubgetriebe für alle Achsen mit eigenem Antriebssystem,
  • Eilgang in allen Achsen,
  • fein abgestimmtes 18-stufiges Hauptspindelgetriebe mit direkter Kraftübertragung für hohen Drehmoment,

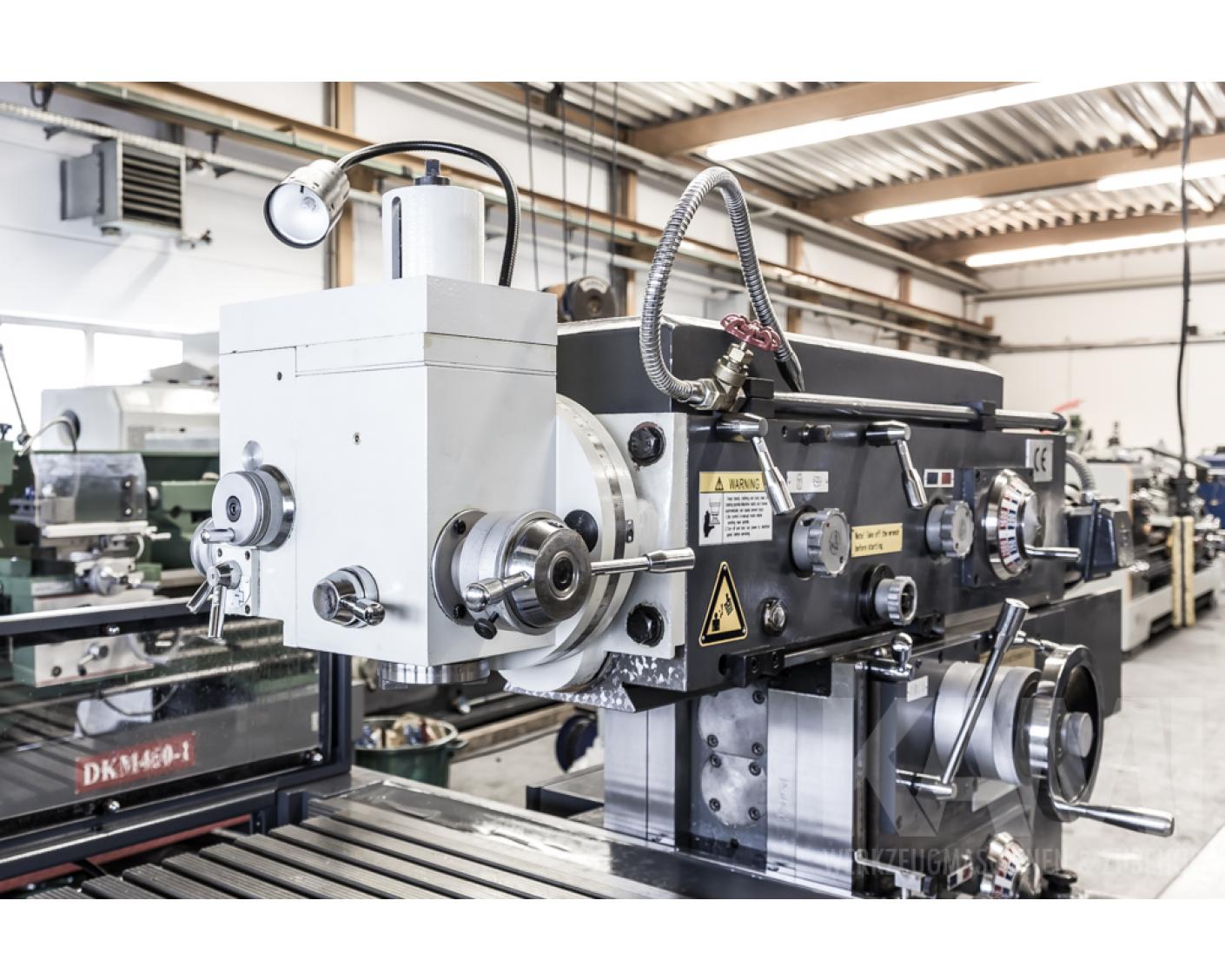

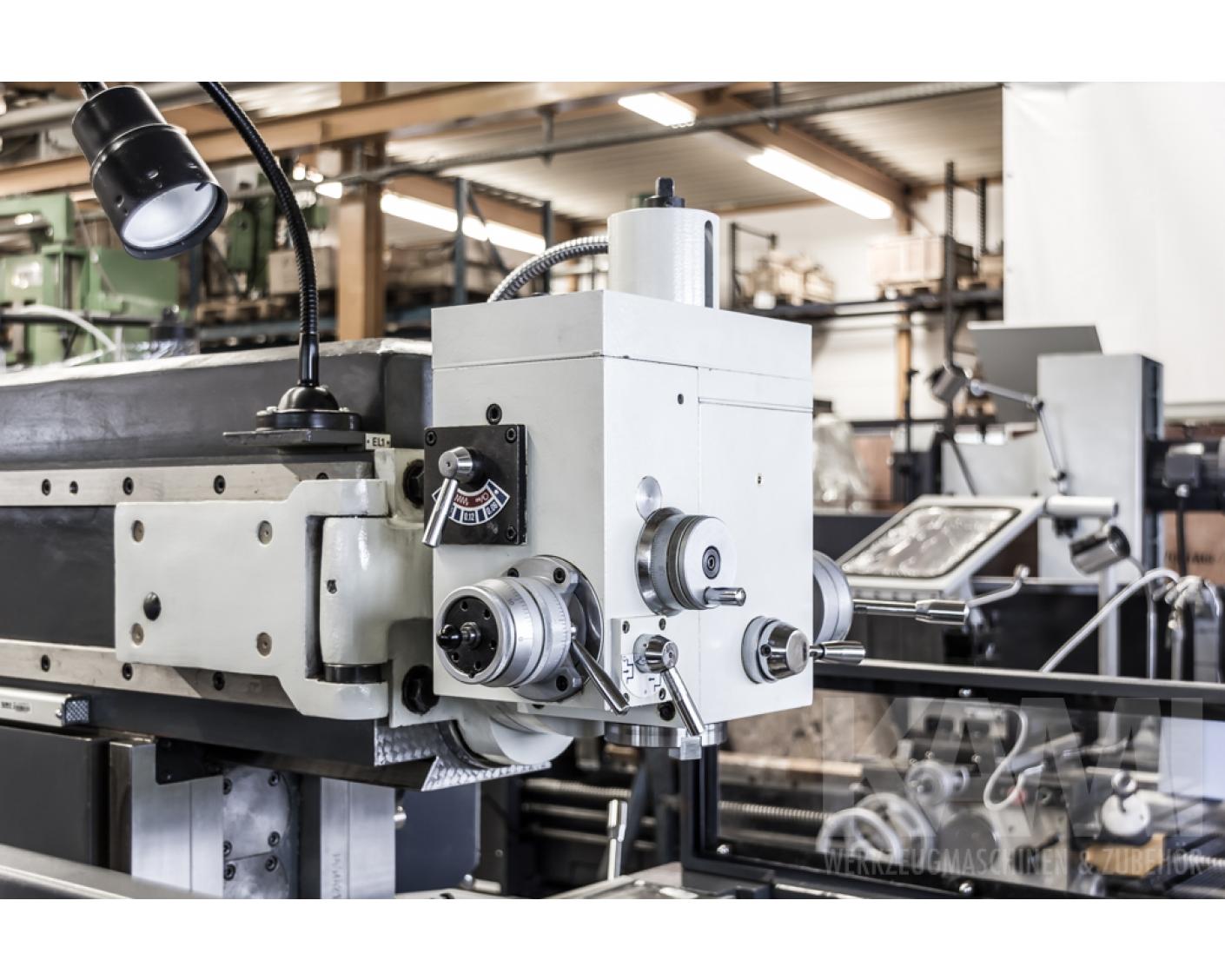

  • um 90° in beide Richtungen schwenkbarer Vertikal-Fräskopf mit Spindelaufnahme ISO 40 und manueller Werkzeugklemmung,
  • Schwenkvorrichtung zur Demontage des Vertikal-Fräskopfes,
  • Horizontalspindel ISO 40 mit Horizontalgegenlager,
  • zuschaltbare Hauptspindelbremse mit Haltefunktion für einfachen Werkzeugwechsel,
  • Präzisionsgeschliffene Qualitäts-Zahnräder (im Ölbad laufend für geräuscharmen Betrieb),

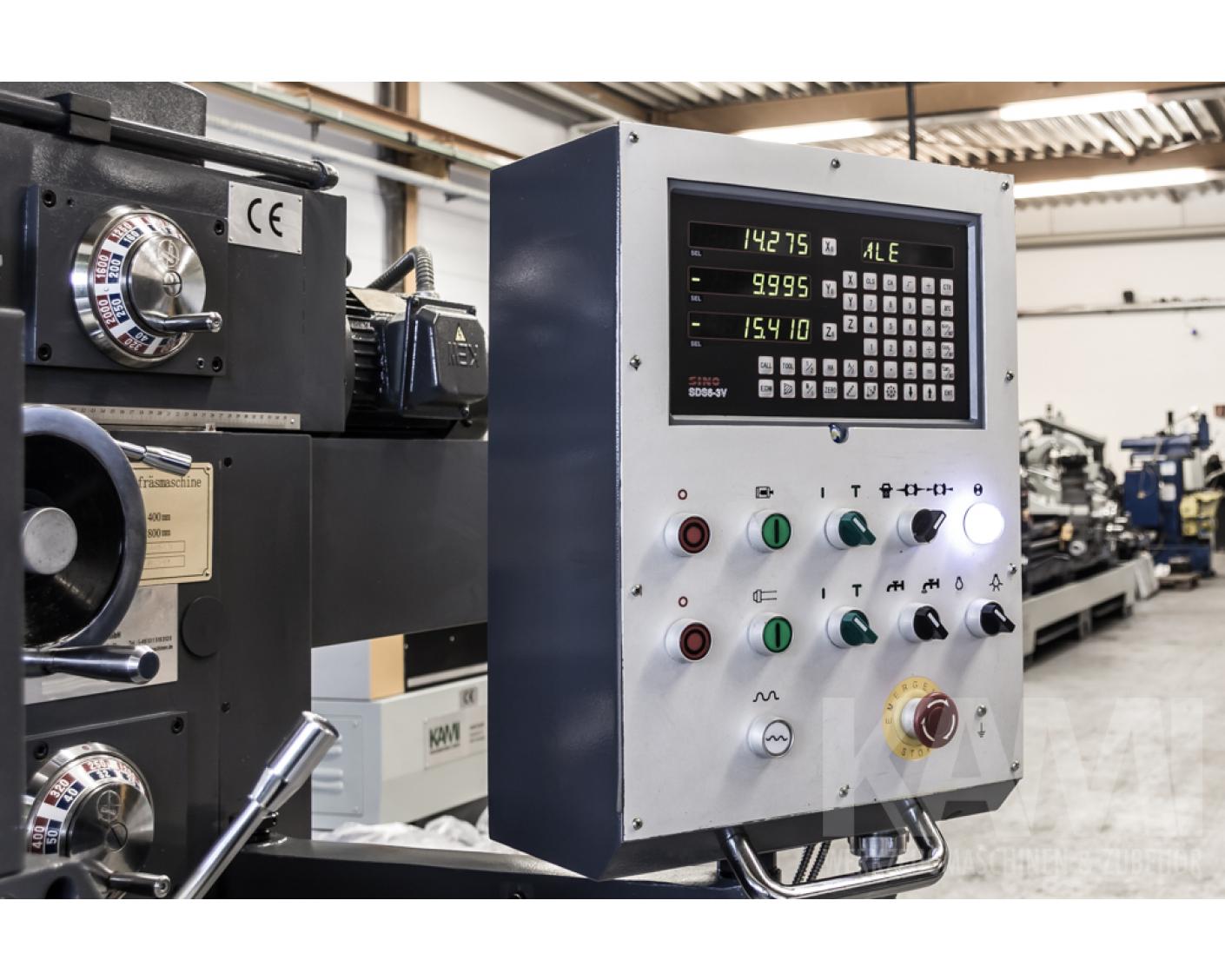

  • schwenkbares Steuerpult mit integrierter 3-Achsen Digitalanzeige,
  • mechanische Sicherheitshandräder in allen Achsen, integriertes Kühlmittelsystem und automatische Zentralschmierung,
  • gehärtete Führungen für lange Lebensdauer und Präzision,
  • horizontaler und vertikaler Arbeitstisch mit T-Nuten (gehärtet und präzisions-feingeschliffen für eine lange Lebensdauer)

Lieferumfang (Im Preis enthalten)

Spänewanne, Gegenhalter optionales Zubehör: 3-Achsen Einbaurundtisch, Rundteiltisch 315mm, Teilapparat inkl. Gegenhalter, Maschinenschraubstock 160 mm, Nutenstosskopf

optionales Zubehör

FKM 940 A -1
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
