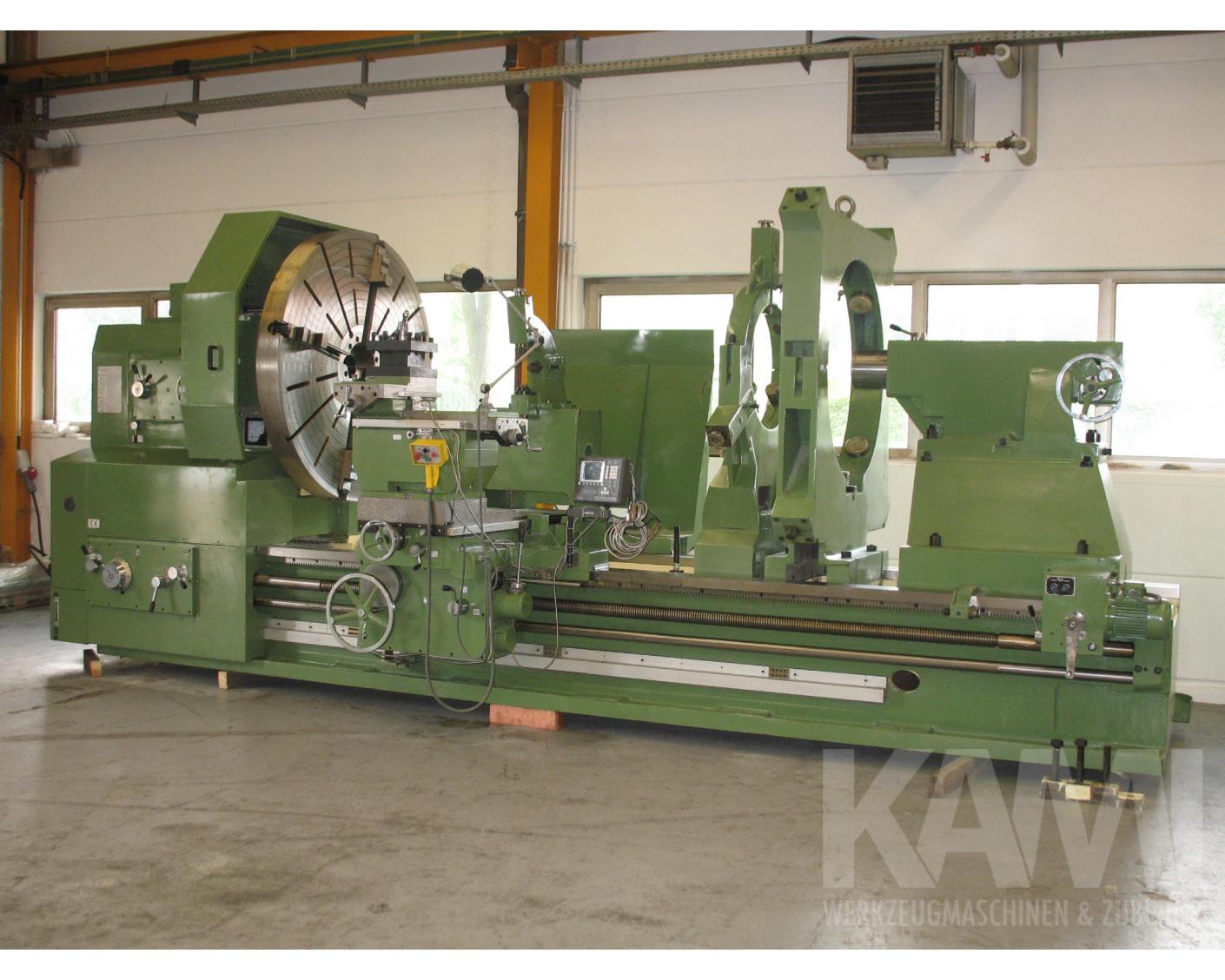

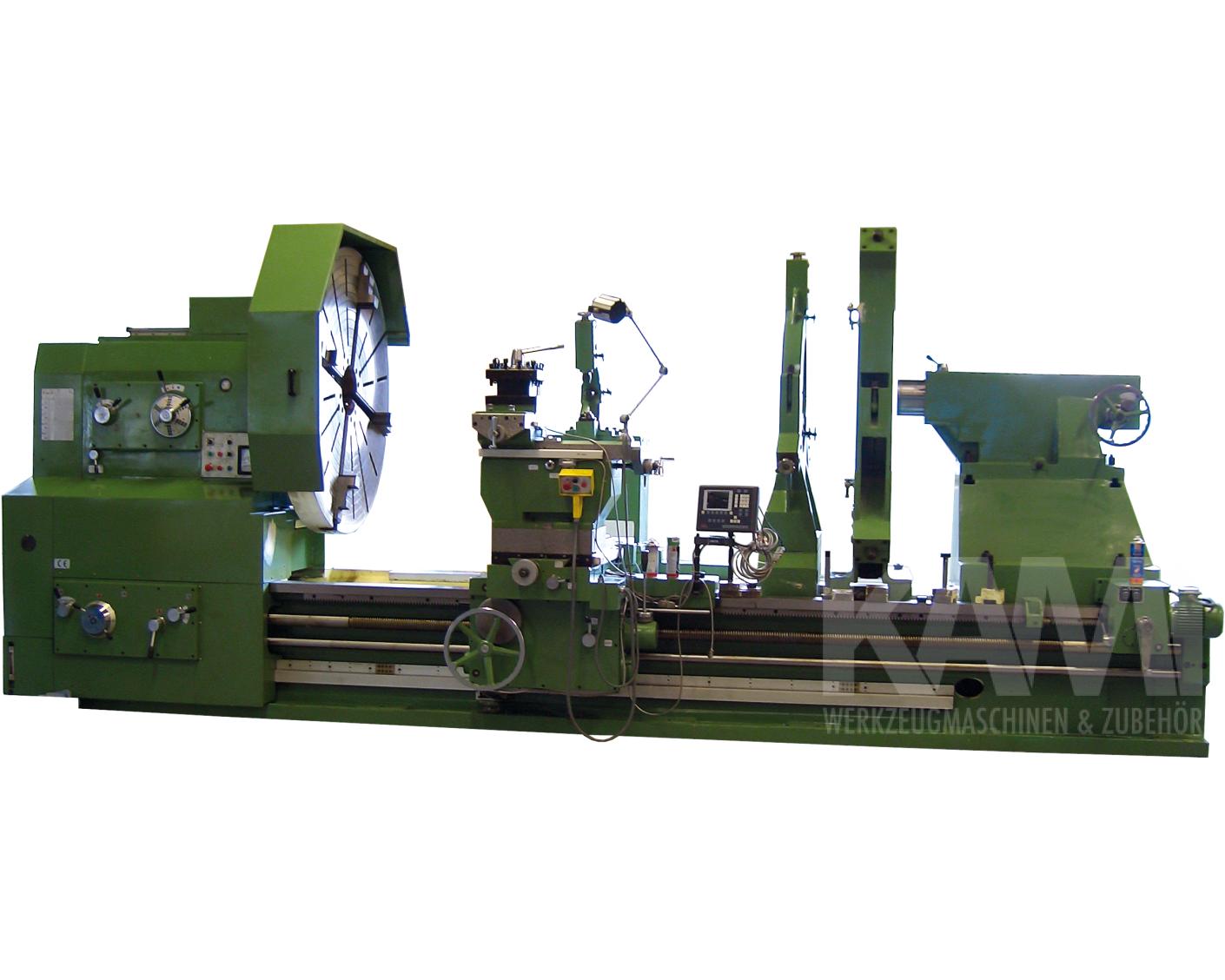

Schwerdrehmaschine - DKM 2000
Abbildung ähnlich

Schwerdrehmaschine

DKM 2000

Universaldrehmaschine für große Drehdurchmesser mit einer Spindelbohrung von 130 mm. Dieses Maschinenmodell ermöglicht durch seinen 30 kW Antriebsmotor, das hydraulische Kupplungs- und Bremssystem, sowie die Bettbreite von 100 mm die Bearbeitung von großen Werkstücken mit hoher Spanabnahme. Es sind Drehdurchmesser von bis zu 3.500mm möglich.


Technische Daten

Spitzenhöhe 1000 mm
Spitzenweite
Bettbreite 1100 mm
Umlaufdurchmesser über Bett 2000 mm
Umlaufdurchmesser über Support 1600 mm
Spindelbohrung 130 mm
Spindelnase A2-15
Drehzahlbereich 2,5 - 250 U/min
Bereich Längsvorschübe (97) 0,032 - 12 m/U
Bereich Planvorschübe (97) 0,016 - 6 m/U
Metrische Gewinde (45) 1 - 120 mm
Zollgewinde (42) 1/4 - 30 Gang/Zoll
Modulgewinde (46) 0,5 - 60 mm
Diametralgewinde (48) 0,5 - 60 DP
Pinolendurchmesser 200 mm
Pinolenweg 300 mm
Pinolenaufnahme 80/1:7
Motorleistung 30 kW
Gewicht 23,000.00 kg
Abmessungen 6520 x 2380 x 2510 mm mm

Dokumente

Ausstattung

  • Große Bettbreite von 1100 mm
  • Zahnräder schräg verzahnt gehärtet und geschliffen
  • hydraulisches Kupplungssystem Druck regulierbar
  • hydraulische Spindelbremse Druck regulierbar
  • Schmierung durch integrierte Pumpe
  • nachstellbare Hauptspindellager
  • Eilgang in Längs und Plan
  • Überlastkupplung im Schlosskasten

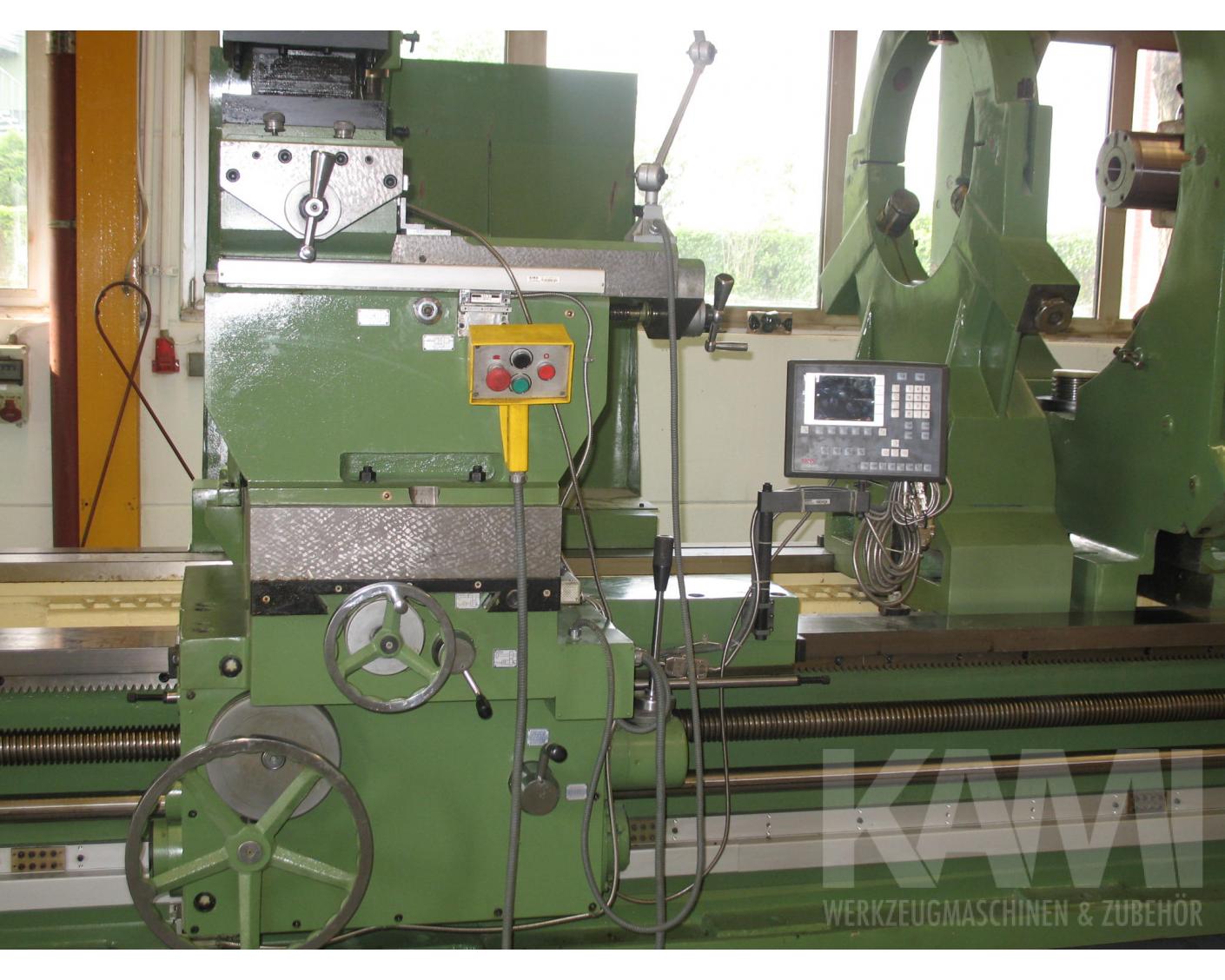

  • 4 - Achsen - Digitalanzeige

Lieferumfang (Im Preis enthalten)

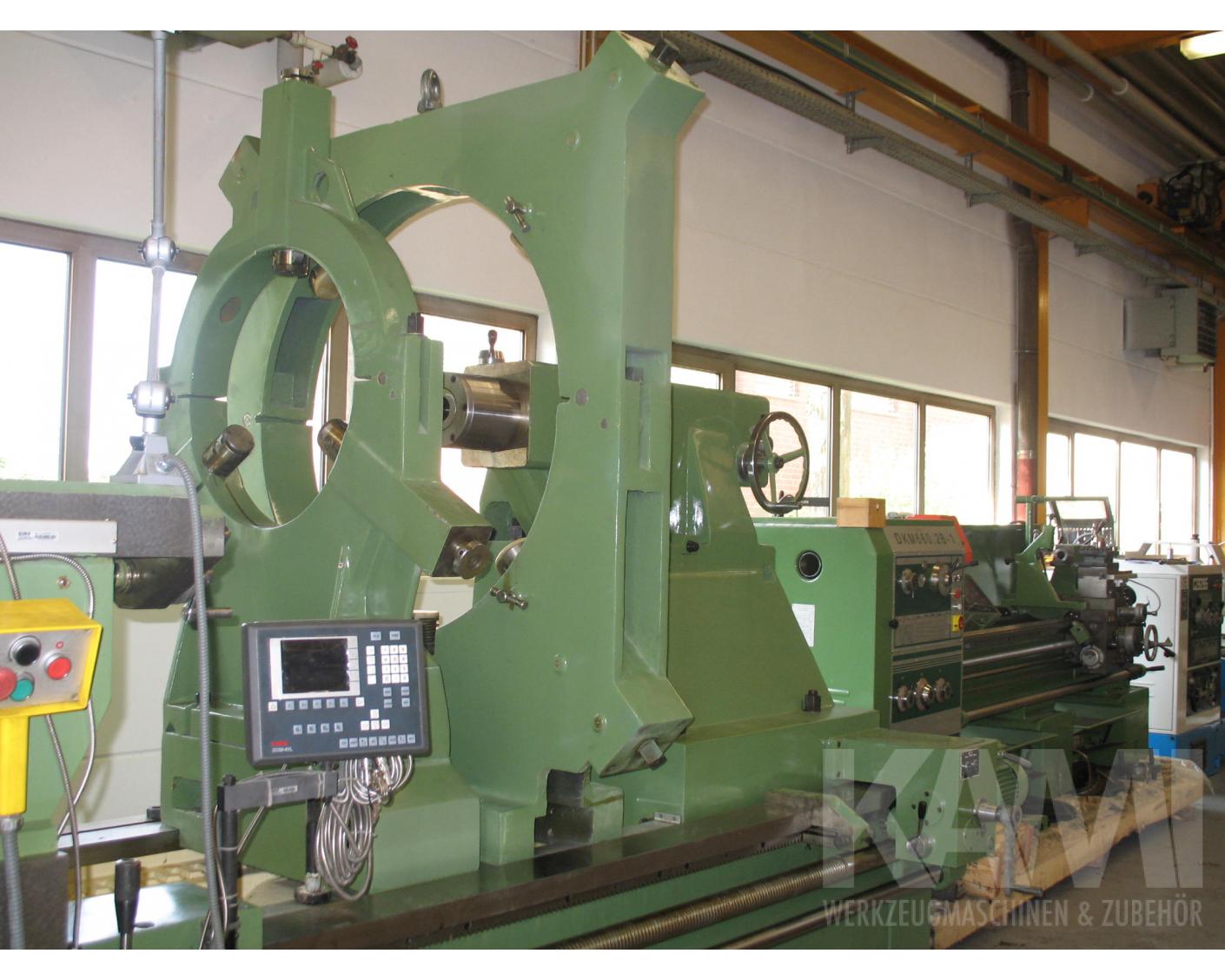

Planscheibe 1600 mm, stehende Lünette Ø 220-630 mm, mitlaufende Lünette Ø 50-220mm, Kühlmitteleinrichtung, Eilgang für Support, elektrisch verfahrbarer Reitstock optional:stehende Lünette Ø 260 - 1100mm

Dokumente

Motorleistung
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
