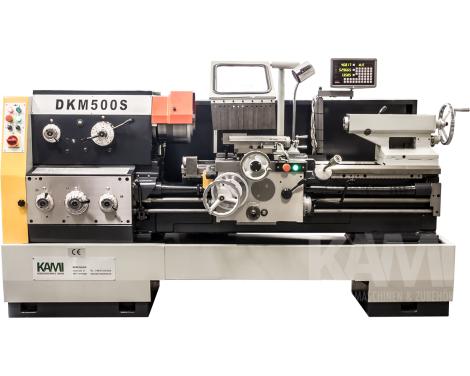

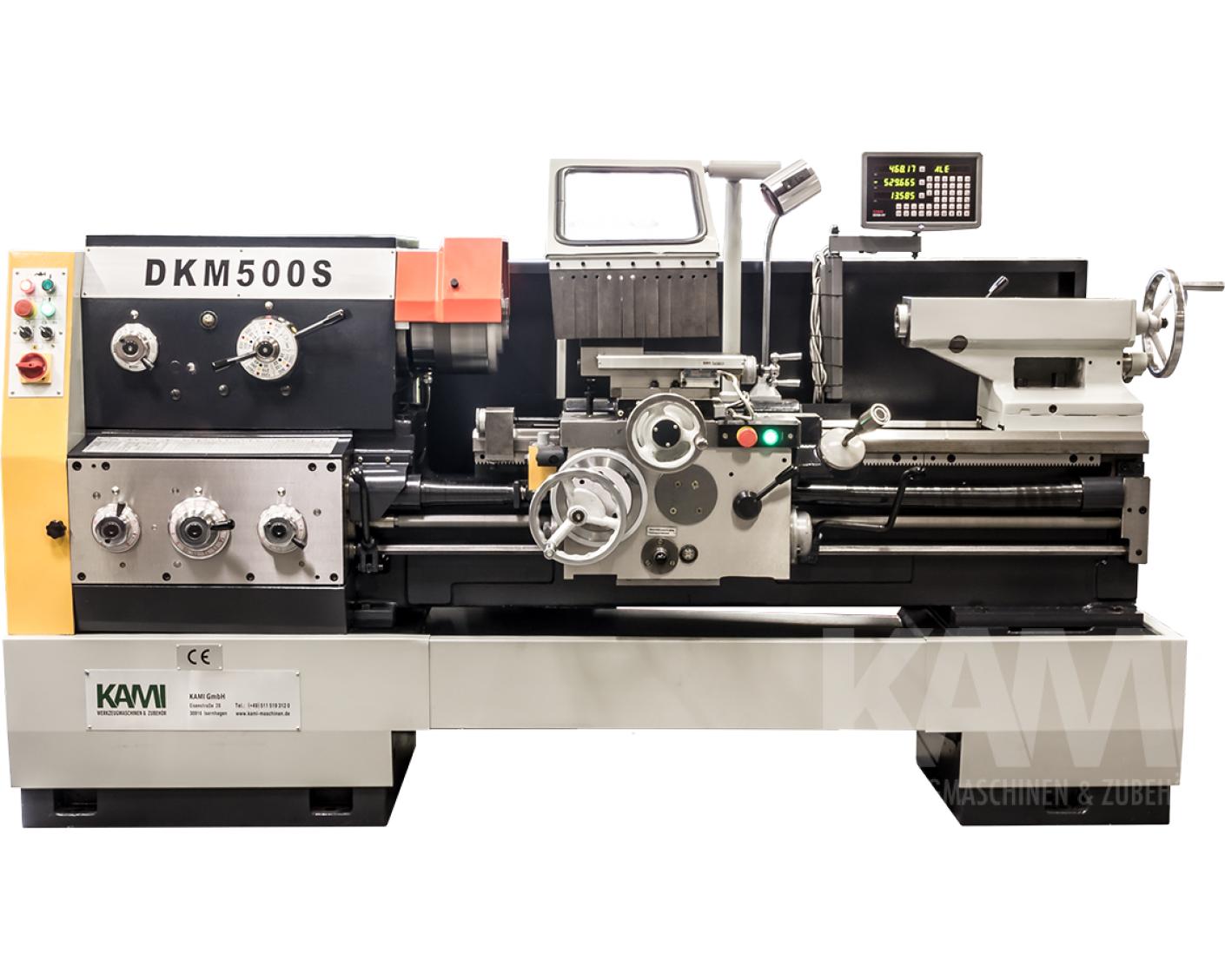

L+Z Drehmaschine - DKM 500x1000 SB
Abbildung ähnlich

DKM 500x1000 SB

L+Z Drehmaschine

Hier passt alles. Konstruktion, Verarbeitung und Leistung. Ausgelegt für hohe Zerspanungsleistung und optimale Schnittergebnisse. Durch das feinstufige Getriebe, können nahezu alle Einstellungen vorgenommen werden um optimale Oberflächenergebnisse bei schonender Werkzeugabnutzung zu erzielen. Die optimale Leistungsausbeute des 7,5kW Motors führt zu außergewöhnlichen Drehmomenten bei gleichzeitig energieeffizientem Stromverbrauch.

Highlights

  • elektromechanische Hauptspindelbremse für die Sicherheit Ihrer Mitarbeiter
  • 4-fach gelagerte Hauptspindel für höchste Präzision
  • Hohes Spanvolumen durch 1400 Nm max. Drehmoment an der Hauptspindel

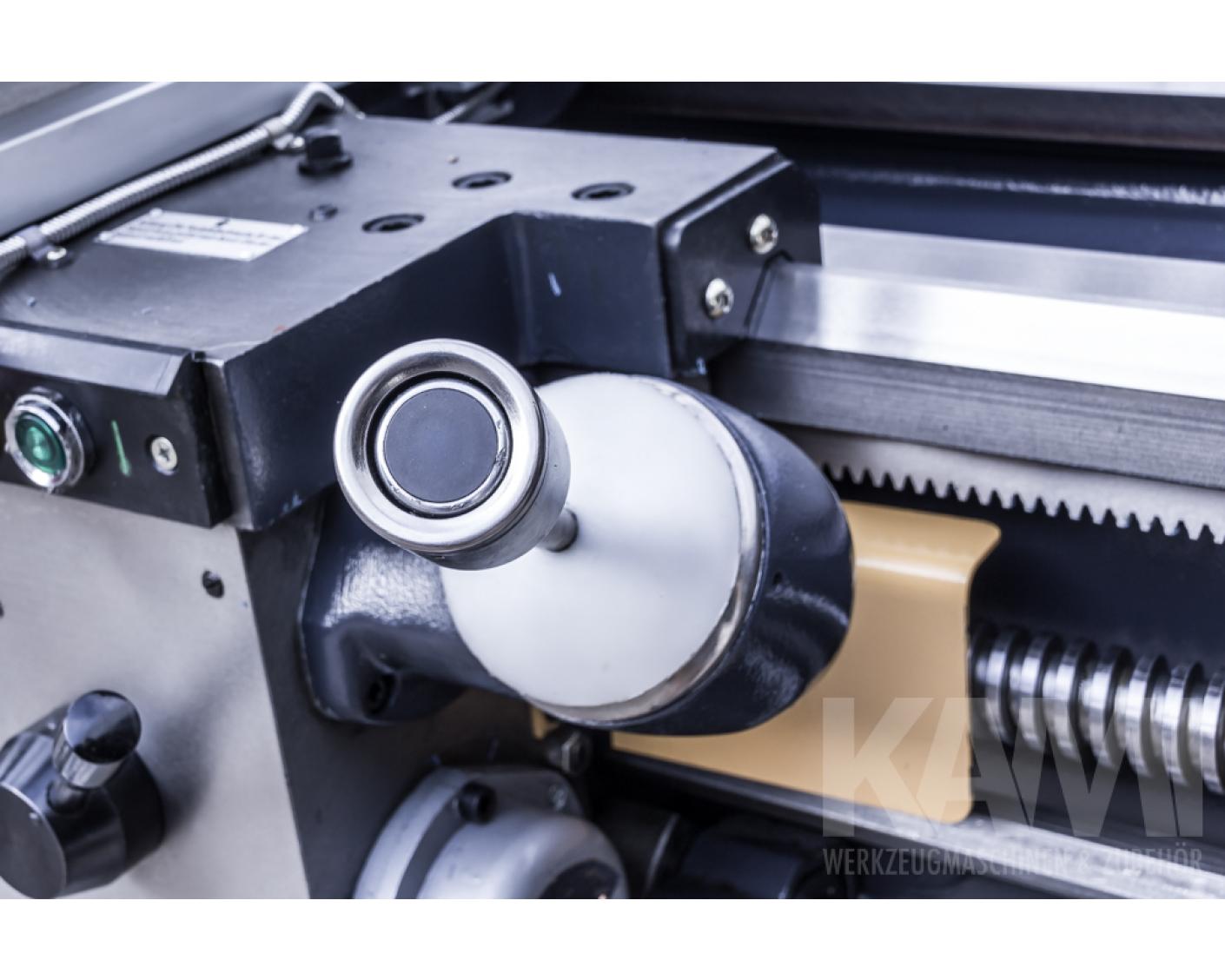

  • Einhandhebelbetrieb für effektives Arbeiten an der Maschine
  • Gegenlaufflächen Turcite beschichtet

Technische Daten

Spitzenhöhe 250 mm
Spindelbohrung 82 mm
Spitzenweite
Umlaufdurchmesser über Bett 500 mm
Umlaufdurchmesser in der Kröpfung 710 mm
Umlaufdurchmesser über Support 300 mm
Drehzahlbereich 9 - 1600 U/min (24 Stufen)
Spindelnase DIN 55029 Camlock D1-8
Verfahrweg X-Achse 275 mm
Verfahrweg Z1-Achse 145 mm
Bereich Längsvorschübe 0,028 - 6,43 mm/U; 93 Stufen
Bereich Planvorschübe 0,012 - 2,73 mm/U; 93 Stufen
Metrische Gewinde 0,5 - 224 mm; 48 Stufen
Zollgewinde 72 - 1/8 Gang/Zoll; 49 Stufen
Modulgewinde 0,5 - 112 mm; 42 Stufen
Diametralgewinde 56 - 1/4 DP; 42 Stufen

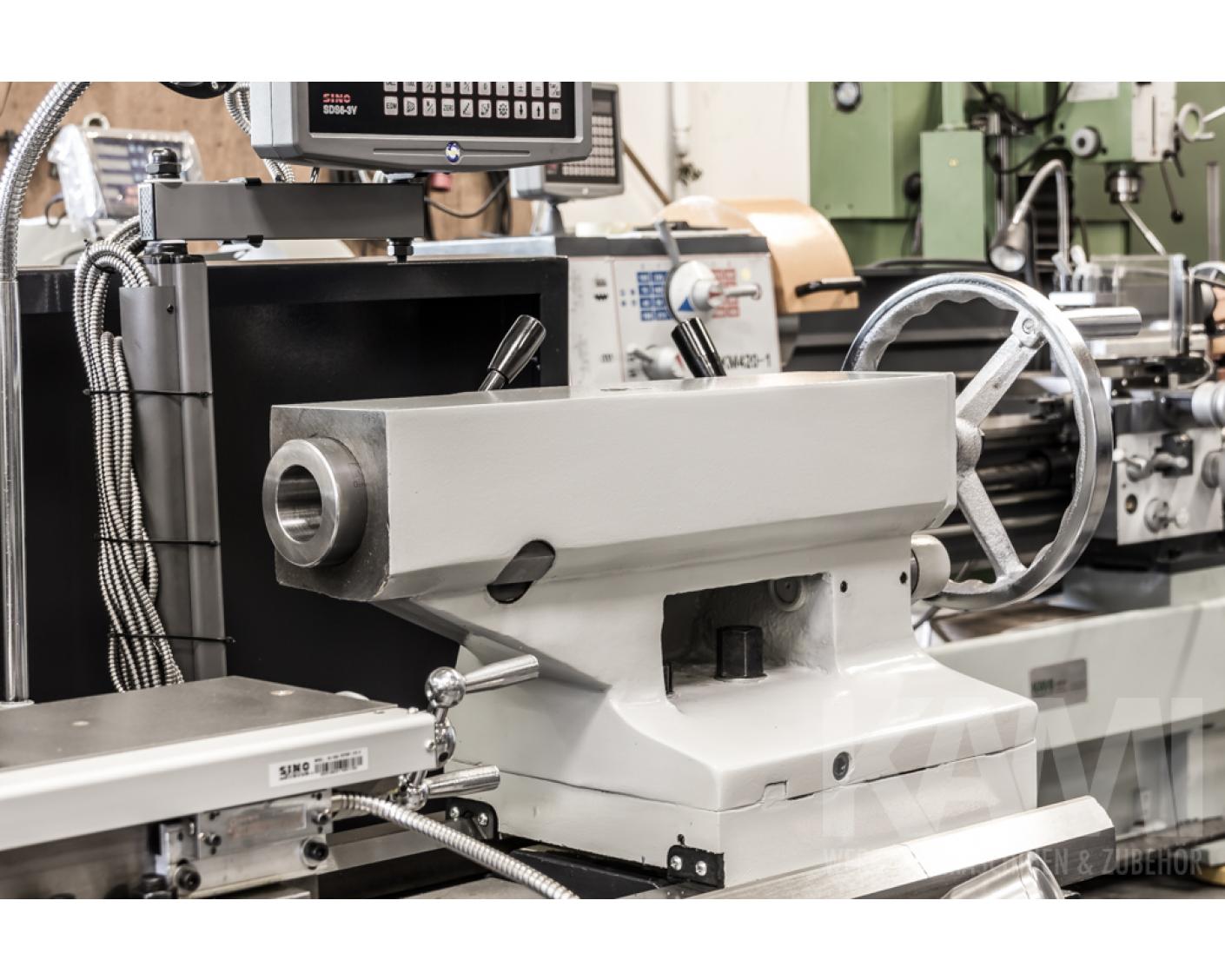

Pinolen-ø 75 mm
Pinolenweg 150 mm
Pinolenaufnahme Morse Konus 5
Motorleistung 7,5 kW
Gewicht 2,750.00 kg
Abmessungen 2500 x1100 x 1380 mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8606
  • 80 mm Spindelbohrung
  • Bettbrücke
  • elektromagnetische Spindelbremse

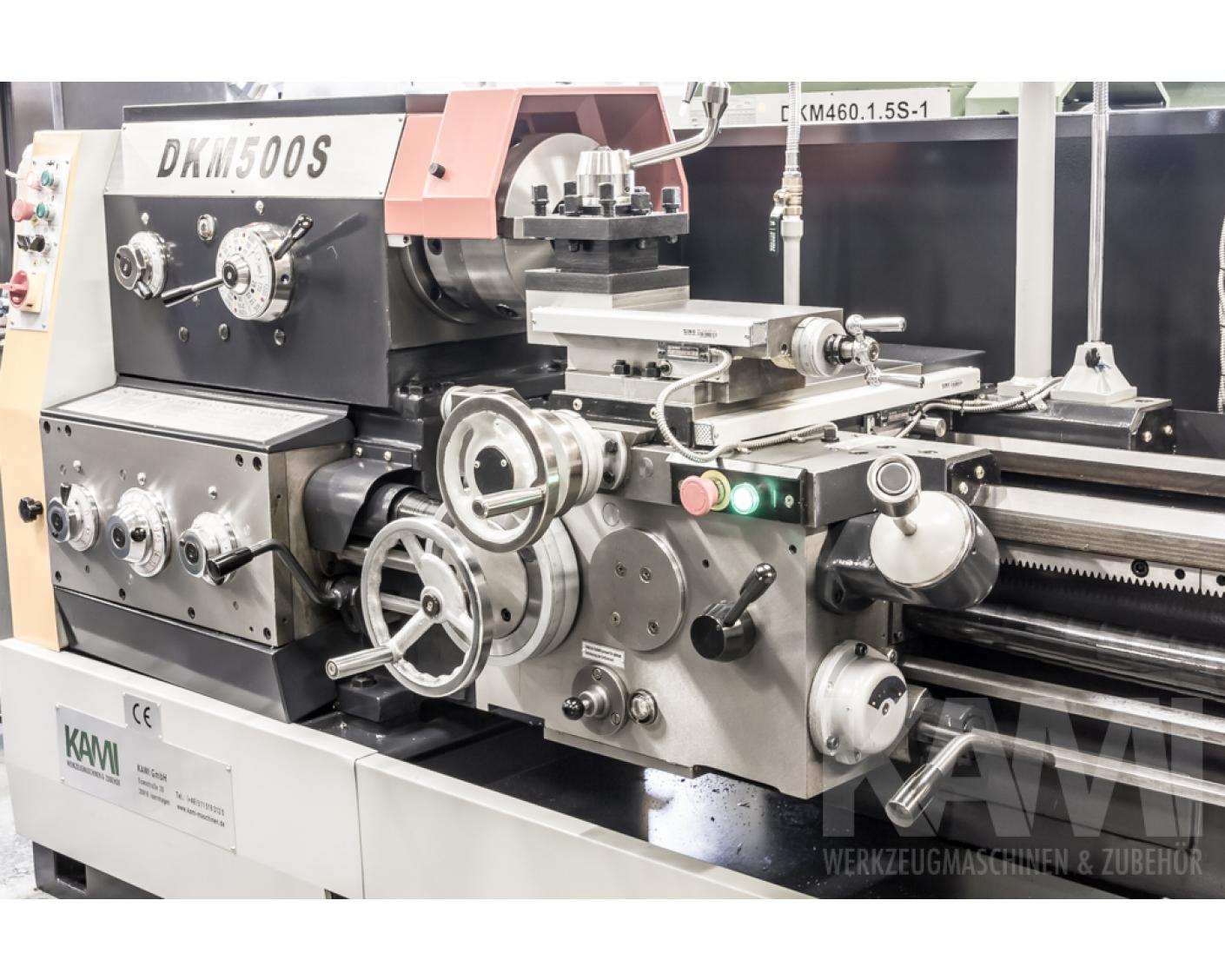

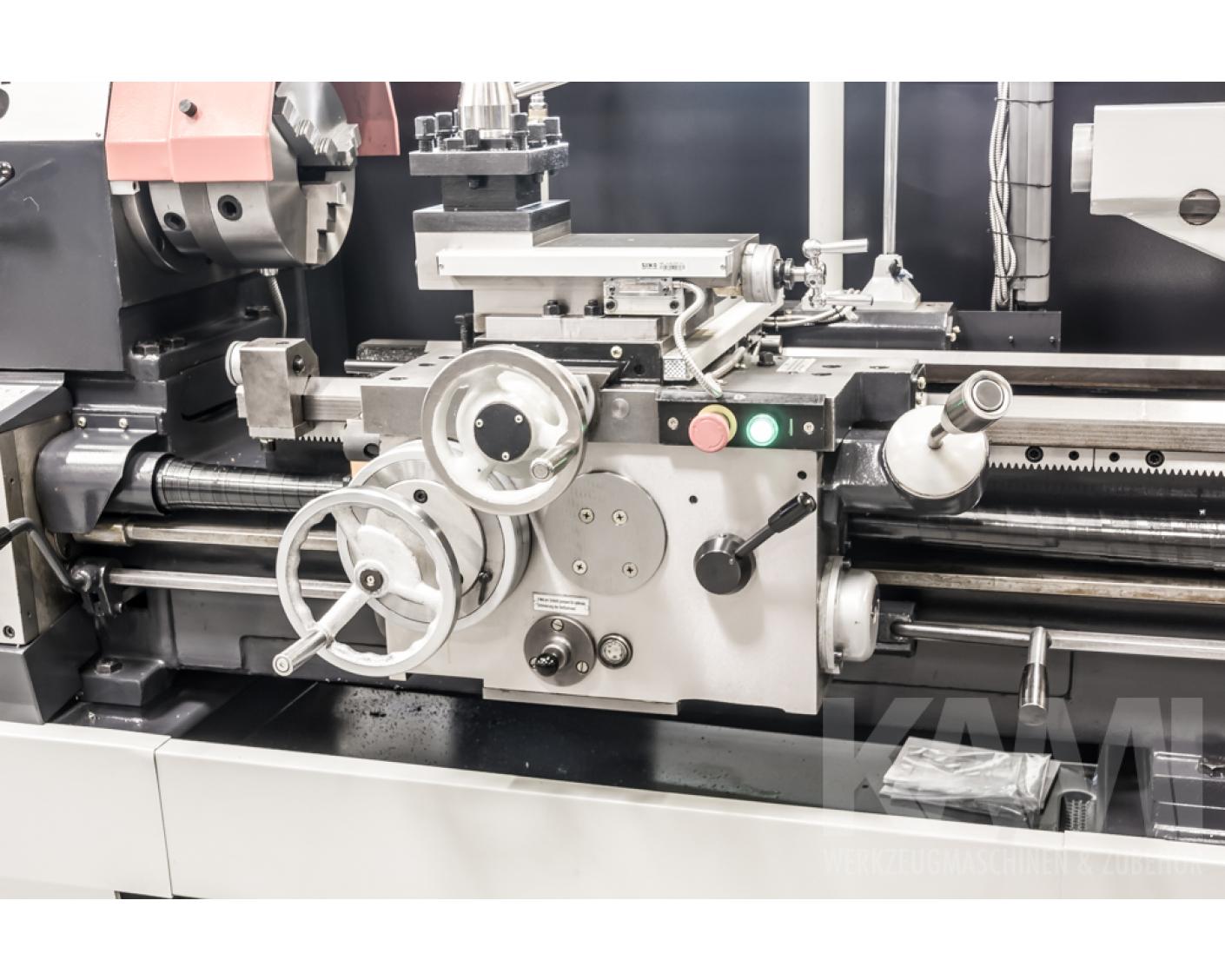

  • automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
  • Eilgang in Längs und Plan via Taster
  • Überlastkupplung im Schlosskasten
  • Spindelkastenschmierung durch integrierte Pumpe
  • manuelle Bettbahn-Zentralschmierung

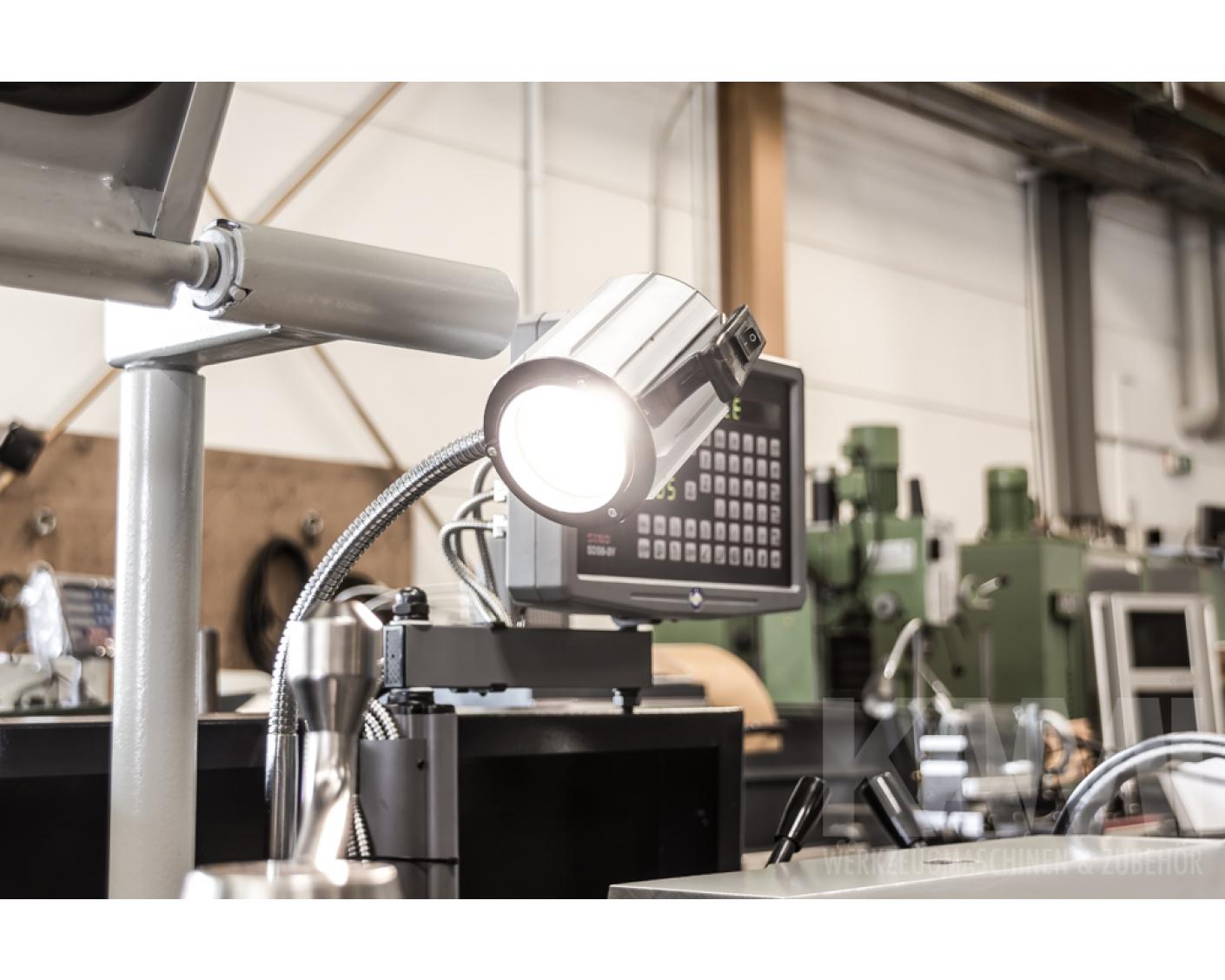

  • 3 Achsen digitales Messsystem
  • nachstellbare Hauptspindellager
  • Lamellenkupplung im Hauptgetriebe
  • schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
  • Micrometer Endanschlag
  • Kühlmitteleinrichtung
  • Spritzschutzwand

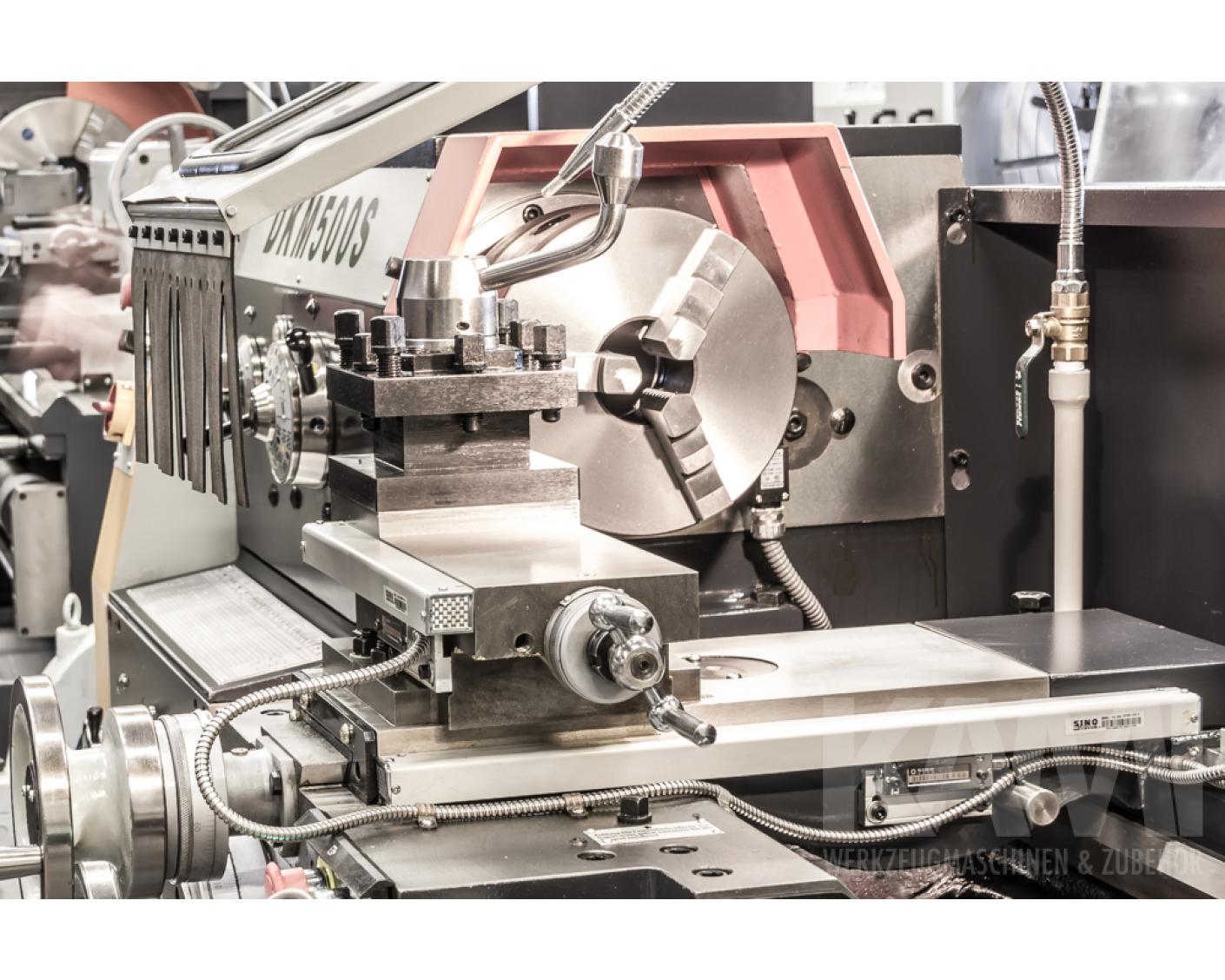

  • 4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

3-Backenfutter 250 mm, 4 Backen Planscheibenfutter 400 mm, 1 Stück mitlaufende Lünette, 1 Stück stehende Lünette 120-250 mm Durchlass Optional: Kegeldreheinrichtung

DKM 500x1000 SB
ab 25.500,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Lieferbar / Abholbereit

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
