Technische Daten
Spitzenhöhe | |
Spitzenweite | |
Bettbreite | 755 mm |
Max. Werkstückgewicht | 6000 Kg |
Umlaufdurchmesser über Bett | 1250 mm |
Umlaufdurchmesser über Support | 865 mm |
Spindelbohrung | 130 mm |
Spindelnase | A 215 (8xM22) |
Drehzahlbereich | Vorwärts: 3.15 - 315 U/min;Rückwärts: 3.5 - 291 U/min |
Bereich Längsvorschübe | (56) 0,1 - 12 mm/U |
Bereich Planvorschübe | (56) 0,05 - 6 mm/U |
Metrische Gewinde | (44) 1 - 120 mm |
Zollgewinde | (31) 28 - 1/4 TPI |
Modulgewinde | (45) 0,5 - 60 mm |
Diametralgewinde | (38) 56 - 1/2 DP |
Pinolendurchmesser | 160 mm |
Pinolenweg | 300 mm |
Pinolenaufnahme | Morse Konus 6 |
Motorleistung | 22 kW |
Gewicht | 15,900.00 kg |
Abmessungen | 9100 x 1825 x 2150 mm mm |
Dokumente
Ausstattung
- 130 mm Spindelbohrung
- 755 mm Bettbreite
- hydraulische Spindelbremse
- hydraulisches Kupplungssystem

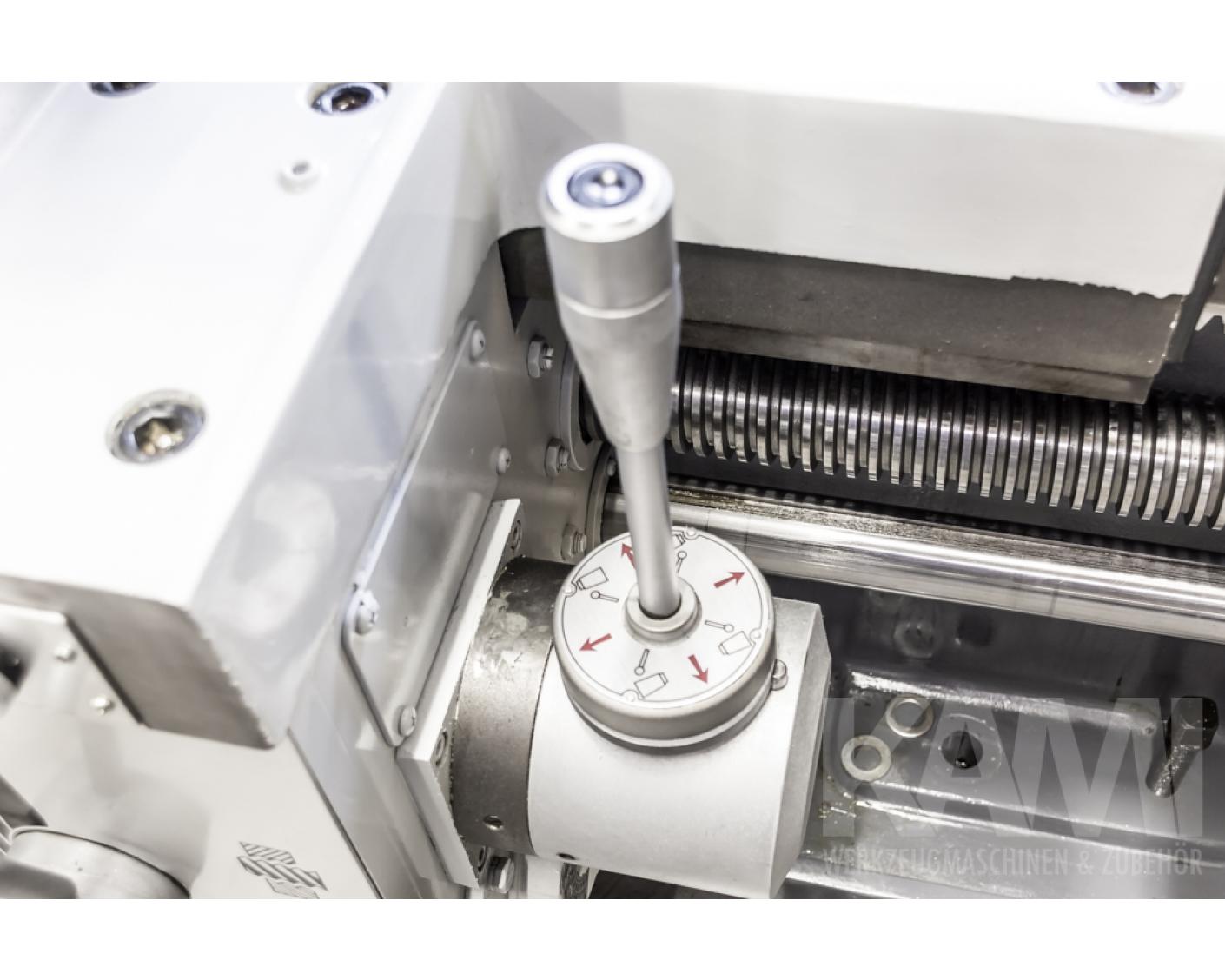

- automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
- Integrierte Kegeldreheinrichtung über angetriebenen Obersupport

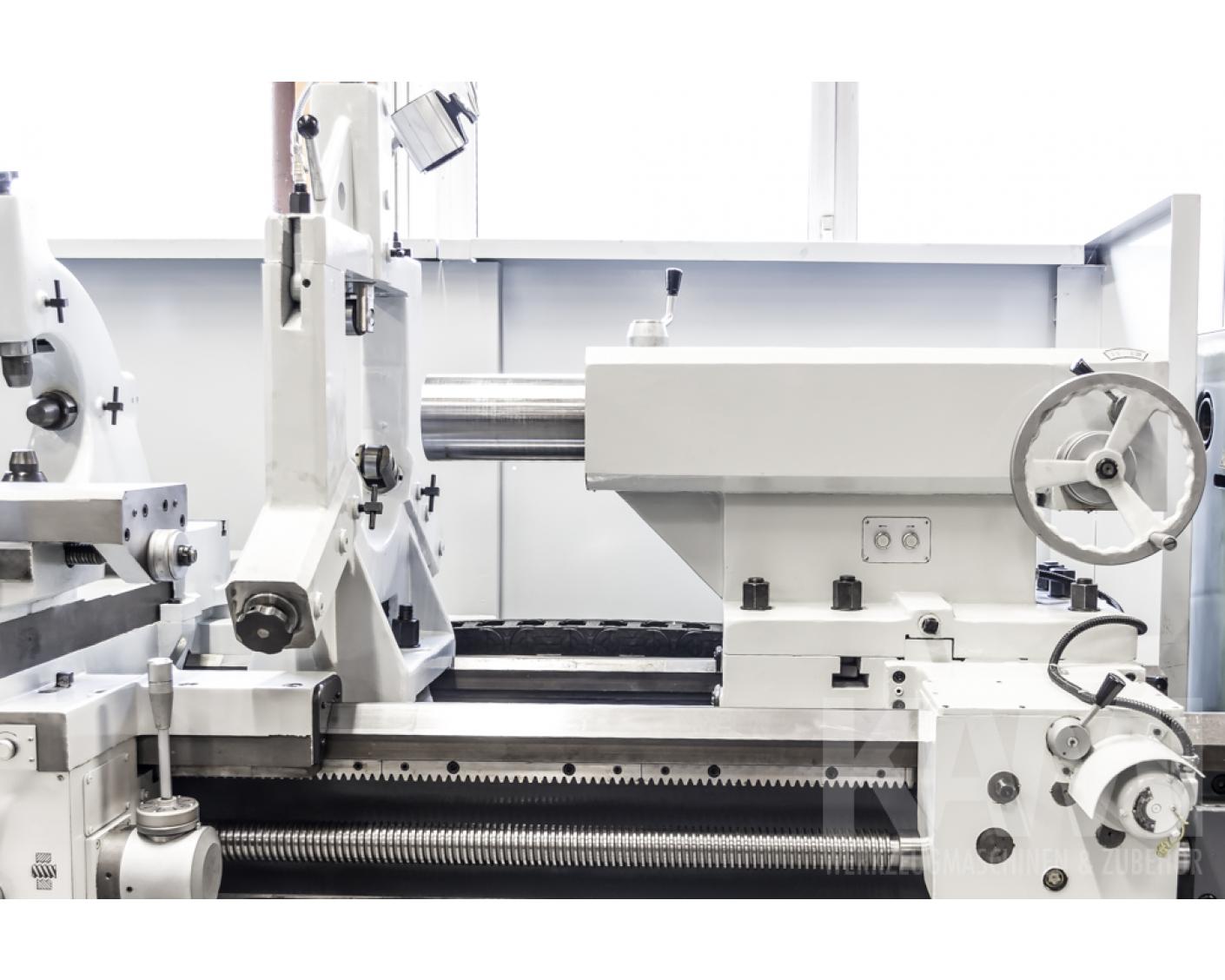

- elektrisch verfahrbarer Reitstock
- Eilgang in Längs und Plan via Taster
- Überlastkupplung im Schlosskasten
- Spindelkastenschmierung durch integrierte Pumpe
- manuelle Bettbahn-Zentralschmierung
- nachstellbare Hauptspindellager
- Lamellenkupplung im Haupgetriebe
- schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
- Kühlmitteleinrichtung
- Spritzschutzwand
- 4-fach Stahlhalter
Lieferumfang (Im Preis enthalten)

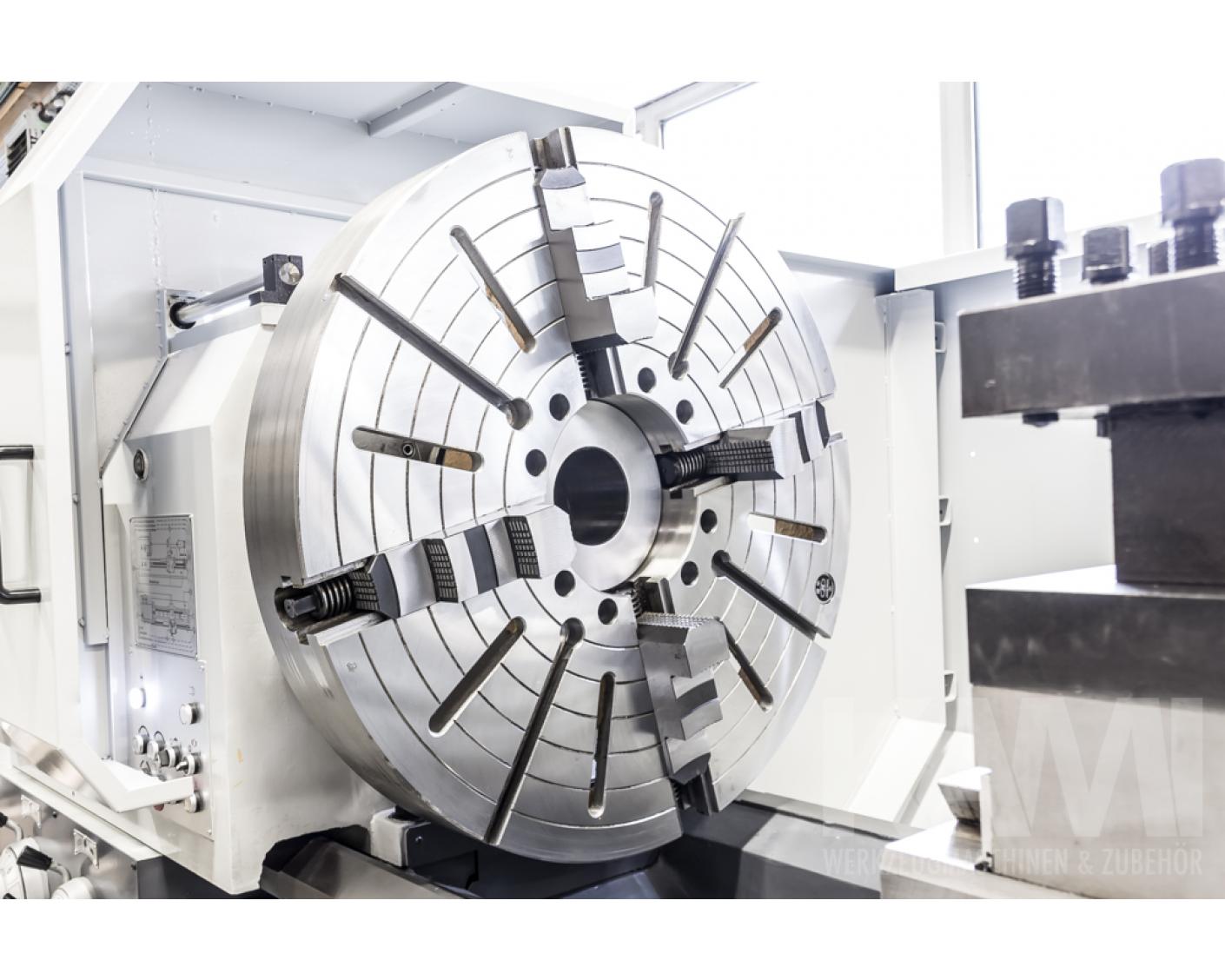

4-Backenplanscheibenfutter 1000 mm
