Technische Daten
Tischgröße | 1320 x 320 mm |
Aufspannfläche | 1130x320 mm |
Vorschub x/y | 20-360 mm/min. |
Verfahrweg längs (x) | 1000 m |
Verfahrweg quer (y) | 290 mm |
Verfahrweg (z) | 410 mm |

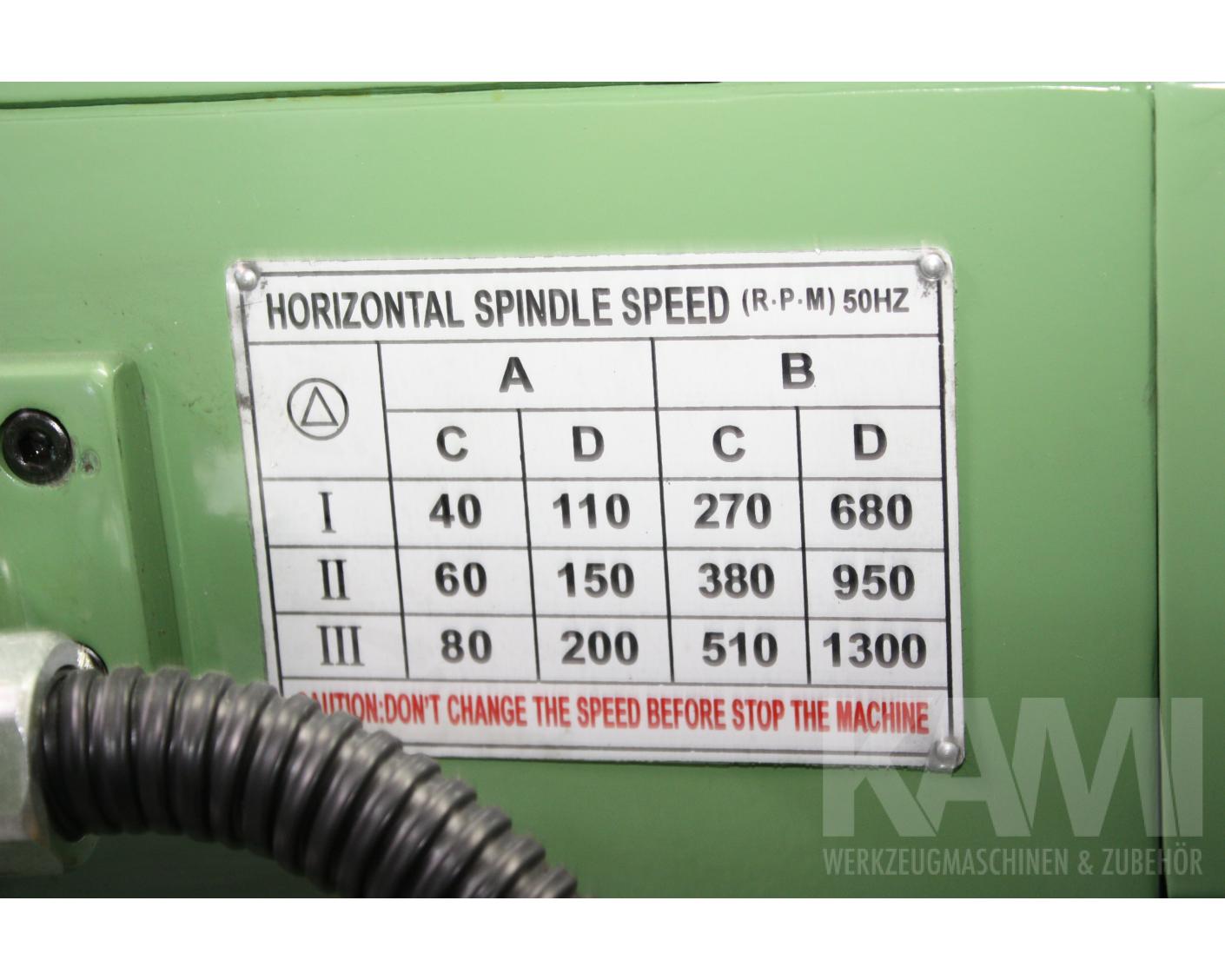

Spindeldrehzahl | 58 - 1800 U/min (12 Stufen) |
Werkzeugaufnahme | ISO 40 |
T-Nutengröße | T14 |
Motorleistung | 3,0 kW 400 Volt |
Gewicht | 2,100.00 kg |
Abmessungen | 1780 x 1970 x 1850 mm |
Dokumente
Ausstattung

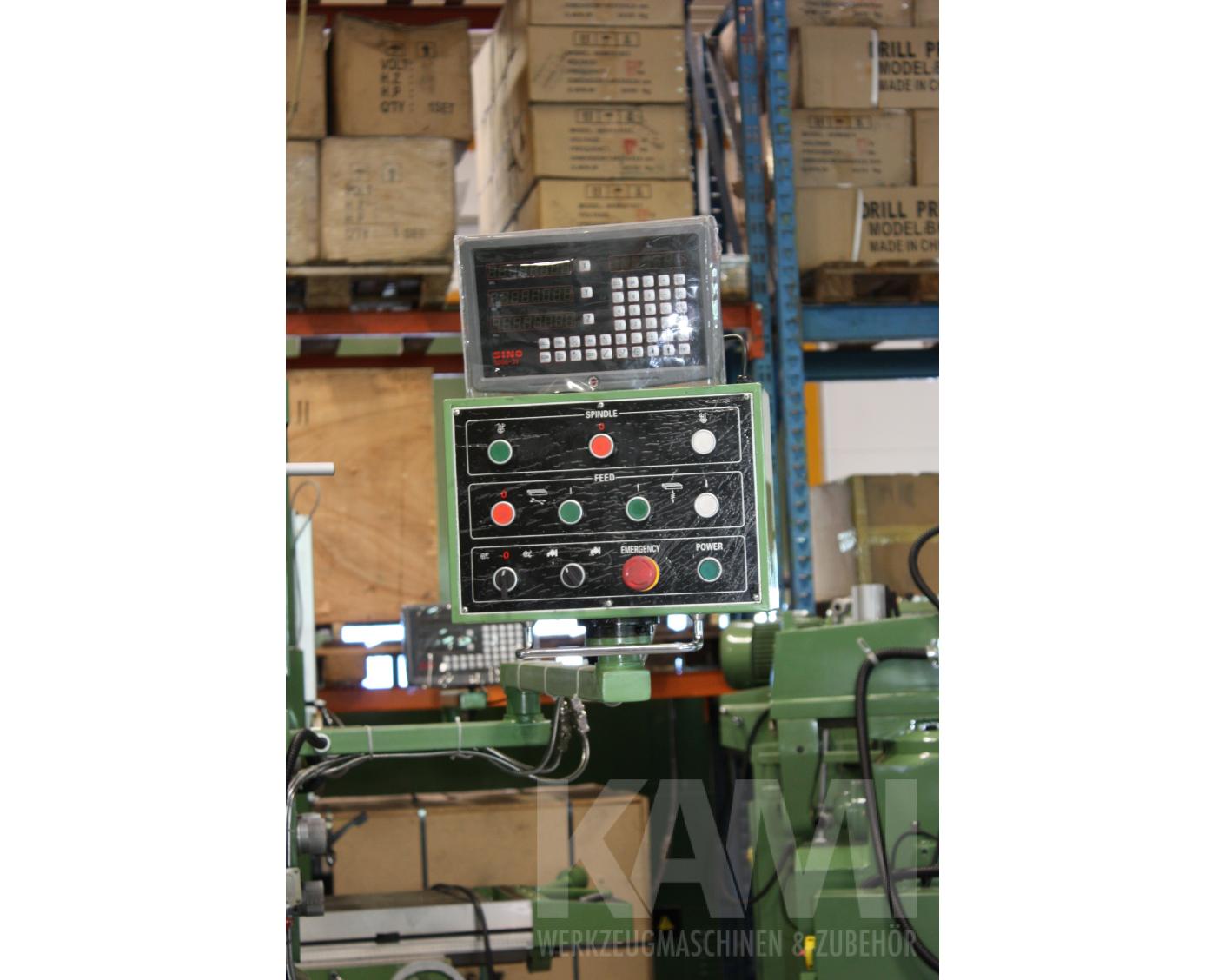

- schwenkbares Bedienpult
- gehärtete, geschliffene im Ölbad laufende Zahnräder
- Horizontalspindel mit eigenem Getriebeantrieb gleichzeitig schaltbar
- schwere Gussausführung für präzises Arbeiten
- präzise bearbeiteter Kreuztisch
- Rechteckführung in Y+Z-Achse für große Steifigkeit

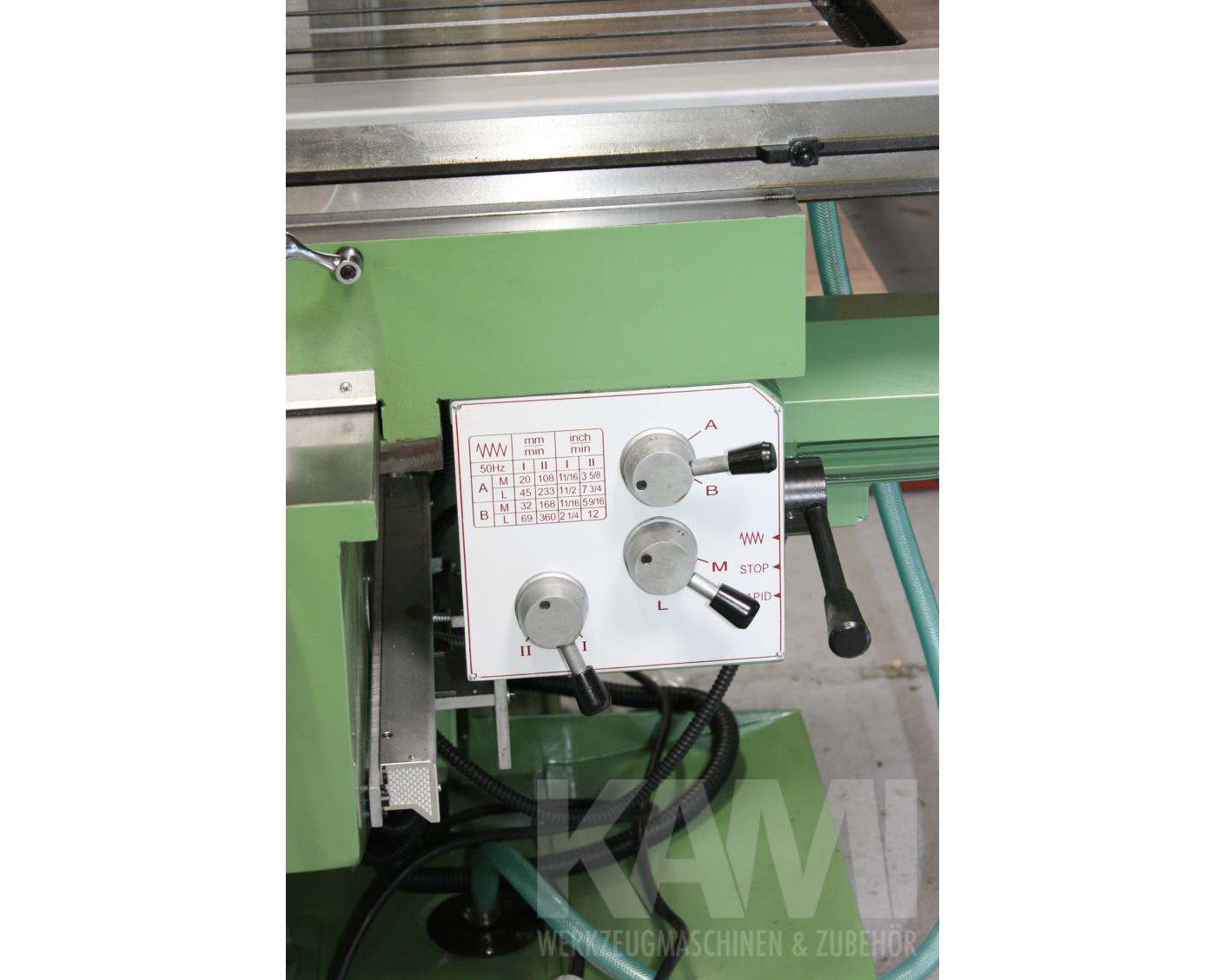

- automatischer Tischvorschub in X+Y-Achse
- Positioniermotor für Z-Achse
- 3-Achs-Digtalanzeige
Lieferumfang (Im Preis enthalten)
Anzugspindel M16, Horizontalgegenlager, Langer Fräsdorn ISO 40/27 mm, ISO 40/32 mm, Adapter ISO 40/MK 3, Kühlmitteleinrichtung,3-Achsen digitales Messsystem fertig montiert
optionales Zubehör
- Universal Bohr- und Ausdrehkopf ISO 40 Preis auf Anfrage
- KAF Dorn ISO40 D-27mm ab 52,00 €
- KAF Dorn ISO40 D-22mm ab 52,00 €
- KAF Dorn ISO40 D-32mm ab 52,00 €
- KAF Dorn ISO40 D-40mm ab 52,00 €
- KAF Dorn ISO40 D-40mm DIN 69871 ab 52,00 €
- KAF Dorn ISO40 D-32mm DIN69871 ab 52,00 €
- KAF Dorn ISO40 D-27mm DIN69871 ab 52,00 €
- Reduzierung ISO40 auf B16 ab 24,00 €
- Reduzierung ISO40 auf B18 ab 24,00 €
- Reduzierung SK40 auf MK3 ab 25,00 €
- Reduzierung SK40 auf MK4 DIN69871 Preis auf Anfrage
- Planmesserkopf 45 Grad - 125mm/4 Preis auf Anfrage
- Planmesserkopf 45 Grad - 100mm/6 ab 149,00 €
- Planmesserkopf 45 Grad - 80mm/5 ab 105,00 €
- Schaftfräserset TIN beschichtet DIN 844B ab 129,00 €
- Spannwerkzeugsortiment T14 ab 48,50 €
- Vertikal Horizontal Rundteiltisch HV 200 ab 369,00 €
- Parallelunterlagen L=125mm Preis auf Anfrage
- Magnetplatten Magnetplatten 250x600 Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Messwerkzeug Messuhr 0-25 mm ab 28,50 €
- Messwerkzeug Fühlhebelmessgerät 560-002 ab 34,00 €
- Maschinenfüsse Maschinenfuss D-200 mm Preis auf Anfrage
- ISO 40 Werkzeugablage Kunststoff 7 fach ab 58,50 €
- 1 Satz Ersatzbacken für Schraubstock ELV 150 ab 22,00 €
