Flachschleifmaschinen - GKM 80160SD

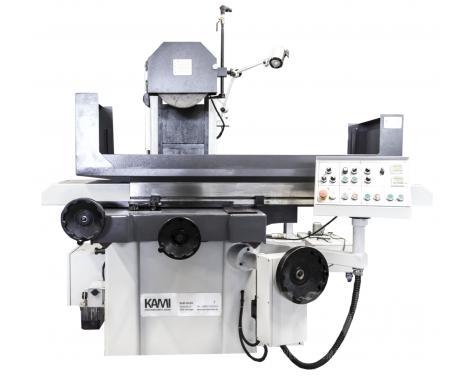

Abbildung ähnlich

Flachschleifmaschinen

GKM 80160SD

Vollautomatische Flachschleifmaschine mit automatischer vertikaler Zustellung.


Technische Daten

Tischgröße 810 x 1600 mm
max. Werkstückgewicht 1630 Kg
max. Längs-Verfahrweg 1600 mm
max. Quer-Verfahrweg 810 mm
max. Abstand Spindelmitte - Tisch 820 mm
hydr. Tischbewegung 5 - 25 m/min
autom. Querzustellung 1.0 - 30 mm/min
Manuelle Zustellung 0.05 mm/Teilstrich
Eilgang Querzustellung 1250 mm/min
autom. Vertikalzustellung 0,005 - 0,05 mm
Eilgang Vertikalzustellung 0.05 - 2 m/min
Manuelle Zustellung vertikal 0.005 mm/Teilstrich
Schleifscheibenabmessung 500 x 75 x 305 mm
Leistung Schleifspindelmotor 18.5 kW
Drehzahl Schleifspindel 960(1450) U/min
Größe Elektromagnetplatte 2 Stück 800 x 800 mm
Max. Tischbelastung 1630 Kg
Anschlussleistung 20.0 kW
Gewicht 10,500.00 kg
Abmessungen 4700x3500x2700 mm

Dokumente

Ausstattung

  • große Laufruhe, höchste Genauigkeit bei niedrigem Temperaturaufbau
  • Schleifspindel mit wartungsfreien, vorgespannten Präzisionsschrägkugellagern
  • Vertikale Achse mit automatischer Zustellung über Servomotor
  • automatische Zustellung in Quer- und Längs
  • hydraulische Tischlängsbewegung in der Y-Achse
  • doppelte V-Führungen für die Längsbewegung
  • kombinierte V- und Flachführungen für die Querbewegung
  • Führungsbahnen gehärtet und geschliffen
  • externes Hydraulikaggregat
  • automatische Zentralschmierung

Lieferumfang (Im Preis enthalten)

Schleifscheibe,Schleifscheibenflansch,Auswuchtwelle, Halogenarbeitsleuchte,Entmagnetiesierungseinrichtung, Nassschleifeinrichtung,Elektromagnet 800 x 800 x 2 mm.

Dokumente

GKM 80160SD
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
