CNC Drehmaschine T 65M/500 - CNC Dreh- und Fräsmaschine T 65M/500

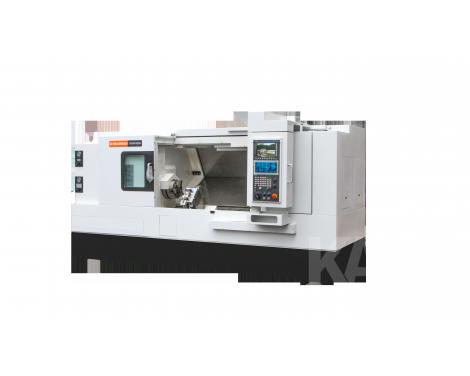

Abbildung ähnlich

CNC Dreh- und Fräsmaschine T 65M/500

CNC Drehmaschine T 65M/500

CNC Drehmaschine mit C-Achse und 12 fach Werkzeugwechsler für 12 angetriebene Werkzeuge. Die Werkzeugwechselzeit liegt bei 0,25s. Das Antriebssystem ist eine 22/26 KW Motorspindel mit einem max. Drehmoment von 450 Nm. Die Lagerung der Hauptspindel garantieren eine gesicherte Lebensdauer von 80.000 Betriebsstunden.


Technische Daten

Umlaufdurchmesser über Bett 650 mm
max. Bearbeitungslänge 507 mm
max. Bearbeitunsgdurchmesser 370 mm
Spindelbohrung 91 mm
Spindeldurchlass/Stangenbearbeitung max. 74 optional 80 mm
Spindelnase A2-8
Drehzahlbereich Motorspindel 35 - 4000 U/min
Spindelrundlauf axial 0.003 mm
Spindelrundlauf radial 0.003 mm
Anzahl Werkzeugplätze 12 mit Querschnitt 25 mm/davon 12 angetrieben
Verriegelung des Werkzeugwechsler hydraulisch
Werkzeugwechselzeit 0.25 s
Werzeugwechslerantrieb Servomotor
Aufnahme Bohrstange max. 40 mm
Aufnahme Werkzeug Querschnitt max. 25 mm
angetriebene Werkzeuge Drehzahl max. 6000 U/min
angetriebene Werkzeuge Leistung max. 5,5 kW
angetriebene Werkzeuge Bohrleistung max. 20 mm
angetriebene Werkzeuge Fräsleistung max. 20 mm
angetriebene Werkzeuge Gewindeschneidleistung max. M20x2.5
Verfahrweg X-Achse 230 mm
Verfahrweg Z-Achse 612 mm
Eilgang Z-Achse 33 m/min
Eilgang X-Achse 30 m/min
Positioniergenauigkeit 0.008 mm
Wiederholgenauigkeit 0.003 mm
Pinolendurchmesser 100 mm
Reitstock + Pinolenweg 570 mm
Pinolenaufnahme Morse Konus 4
Volumen Hydrauliktank 20 L
Kapazität Kühlmitteltank max. 230 L
Motorleistung Kühlmittelpumpe 550 W
Motorleistung dauerhaft 22 kW
Motorleistung kurzzeitig (30 min) 26 kW
Abmessungen 2685 x 1800 x 1733 mm

Dokumente

Ausstattung

Lieferumfang (Im Preis enthalten)

Kühlmitteleinrichtung, 12-fach Werkzeugwechsler für angetriebene Werkzeuge mit einer Drehzahl bis 6000 U/min, 300 mm hydr. Spannfutter, Linearführungen und Kugelrollspindel der Firma THK/Japan, Steuerung Siemens 828D, programmierbarer Reitstock.

CNC Dreh- und Fräsmaschine T 65M/500
Preis auf Anfrage
Leasingrechner

Kalkulieren Sie sich jetzt online speziell für Ihre Maschine die passende Finanzierung. Bei Bedarf können Sie auch sämtliche Kosten für die Lieferung oder Inbetriebnahme in den Anschaungspreis einrechnen. Infobroschüre als PDF

Leasingrate berechnen

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
