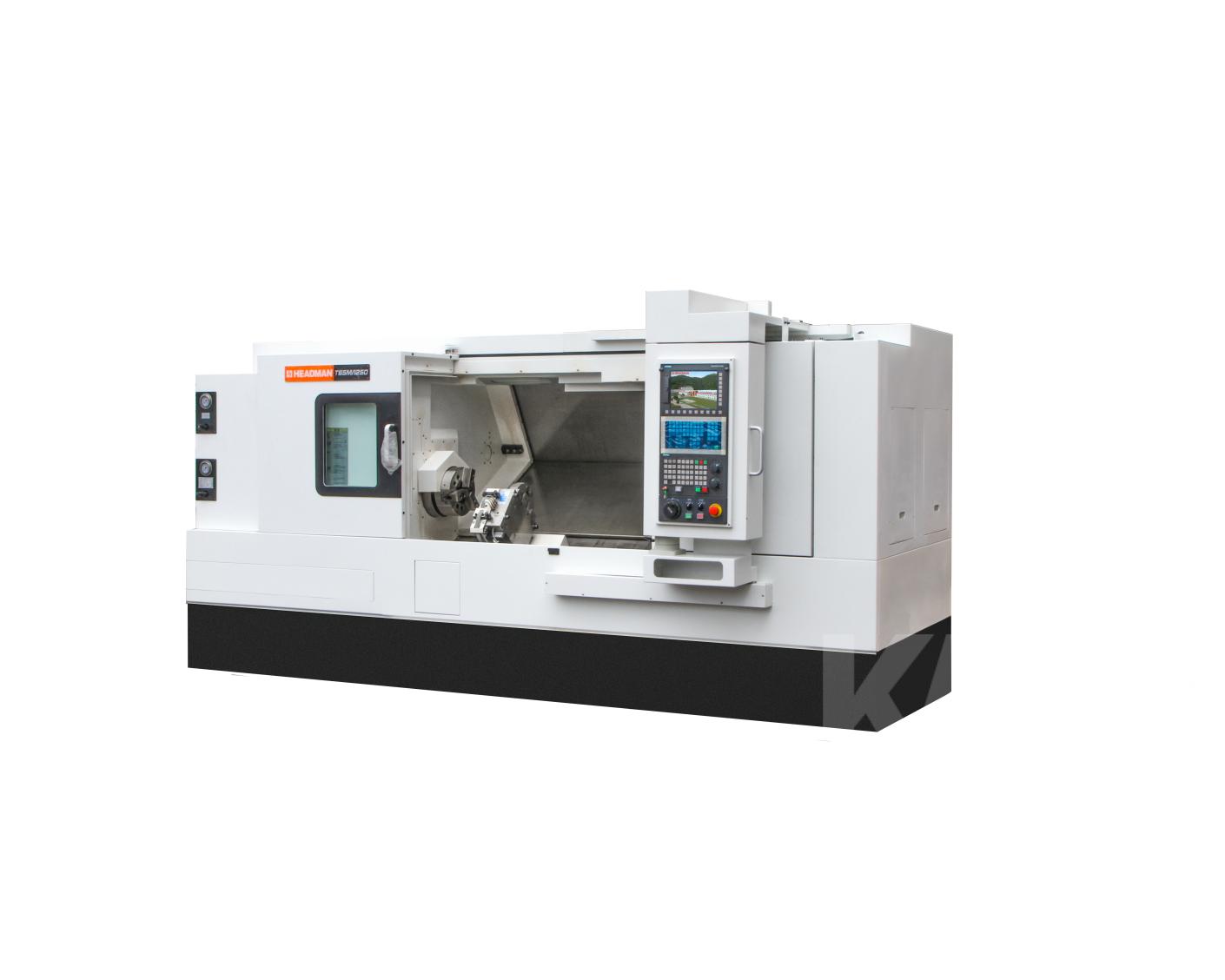

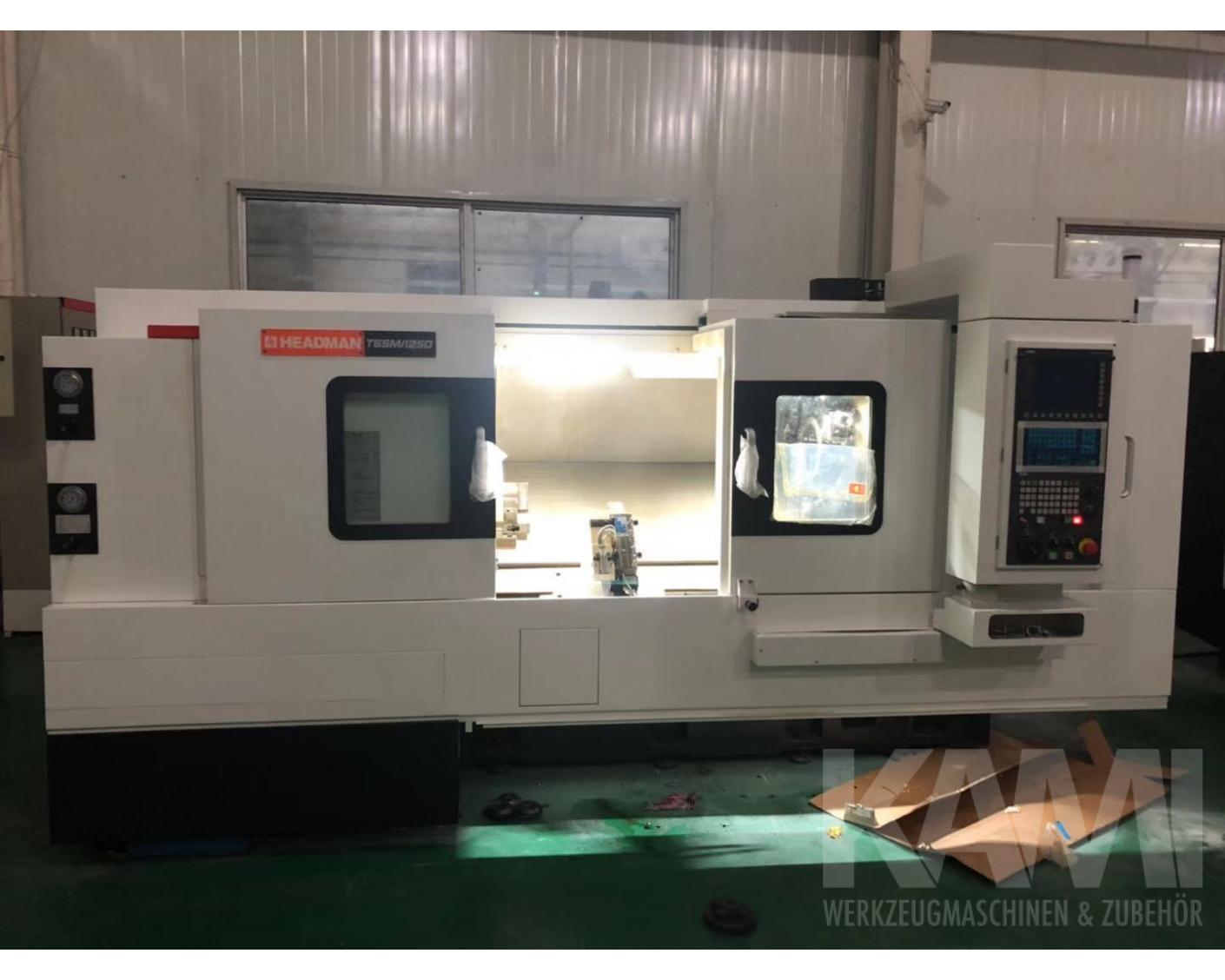

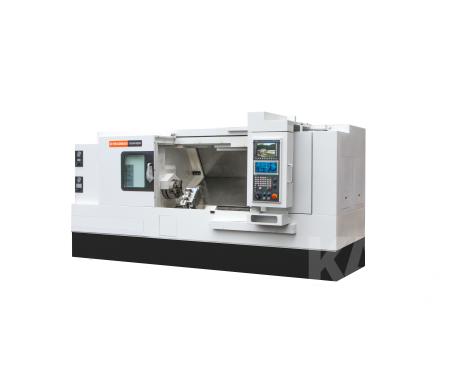

CNC Dreh- und Fräsmaschine T 65M/1250

CNC Drehmaschine T 65M/1250

CNC Drehmaschine mit hochaufgelöster C-Achse und 12 fach Werkzeugwechsler mit bidirektionaler Werkzeugwahl für 12 angetriebene Werkzeuge und starkem 5,5 kW Servomotor für Drehzahlen bis 6000 U/min. Die Werkzeugwechselzeit liegt bei 0,25s. Die massive bauweise und das durchdachte Konzept des Werkzeugwechslers sorgen für größtmögliche Standzeiten ihres Werkzeuges und ermöglichen höchste Schnittgeschwindigkeiten und Spanleistungen. Das Antriebssystem ist eine 22/26 KW Motorspindel mit einem max. Drehmoment von 450 Nm. Die 6-fach Lagerung (2x zweireihiges Zylinderrollenlager und 2x Schrägkugellager) der Hauptspindel garantieren eine gesicherte Lebensdauer von 80.000 Betriebsstunden.

Highlights

  • THK Linearführungen
  • extrem steifes Maschinengestell
  • schnellste Wechselzeiten für hohe Produktivität
  • Rundlauf der Hauptspindel 0.003 mm
  • Positioniergenauigkeit: 0.008 mm
  • Gewährleistung 2 Jahre bei einschichtigem Betrieb!
  • 6-fach gelagerte Hauptspindel

Technische Daten

Umlaufdurchmesser über Bett 650 mm
max. Bearbeitungslänge 1245 mm
max. Bearbeitunsgdurchmesser 370 mm
Spindelbohrung 91 mm
Spindeldurchlass/Stangenbearbeitung max. 74 optional 80 mm
Spindelnase A2-8
Drehzahlbereich Motorspindel 35 - 4000 U/min
Spindelrundlauf axial 0.003 mm
Spindelrundlauf radial 0.003 mm
Anzahl Werkzeugplätze 12 mit Querschnitt 25 mm/davon 12 angetrieben
Verriegelung des Werkzeugwechsler hydraulisch
Werkzeugwechselzeit 0.25 s
Werzeugwechslerantrieb Servomotor
Aufnahme Bohrstange max. 50 mm
Aufnahme Werkzeug Querschnitt max. 25 mm
angetriebene Werkzeuge Drehzahl max. 6000 U/min
angetriebene Werkzeuge Leistung max. 5,5 kW
angetriebene Werkzeuge Bohrleistung max. 20 mm
angetriebene Werkzeuge Fräsleistung max. 20 mm
angetriebene Werkzeuge Gewindeschneidleistung max. M20x2.5
Verfahrweg X-Achse 230 mm
Verfahrweg Z-Achse 1360 mm
Eilgang Z-Achse 33 m/min
Eilgang X-Achse 30 m/min
Positioniergenauigkeit 0.008 mm
Wiederholgenauigkeit 0.003 mm

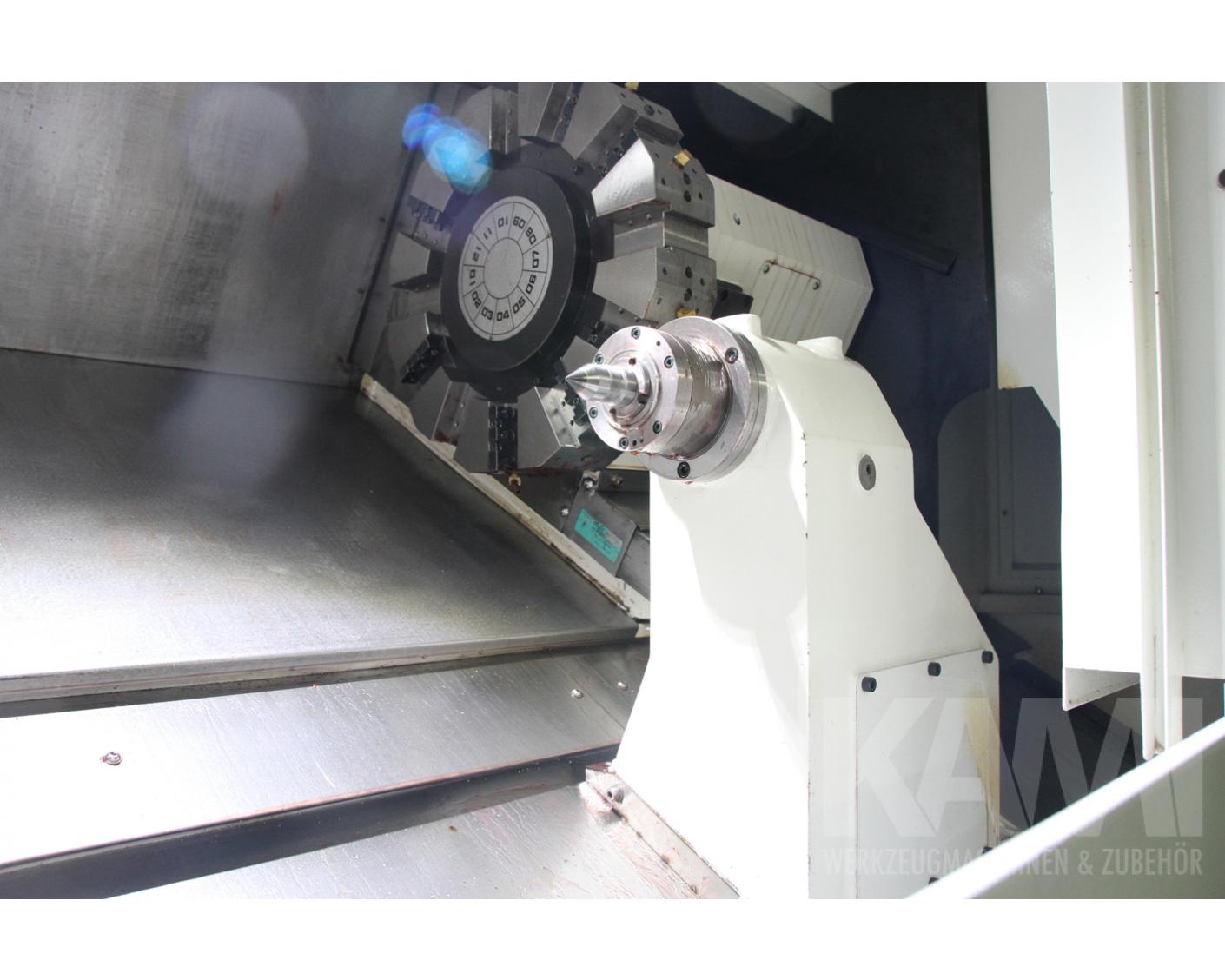

Pinolendurchmesser 100 mm
Reitstock + Pinolenweg 1300 mm
Pinolenaufnahme Morse Konus 4
Volumen Hydrauliktank 20 L
Kapazität Kühlmitteltank max. 190 L
Motorleistung Kühlmittelpumpe 550 W
Motorleistung dauerhaft 22 kW
Motorleistung kurzzeitig (30 min) 26 kW
Gewicht 6.000,00 kg
Abmessungen 3790x2350x1940 mm

Dokumente

Ausstattung

Lieferumfang (Im Preis enthalten)

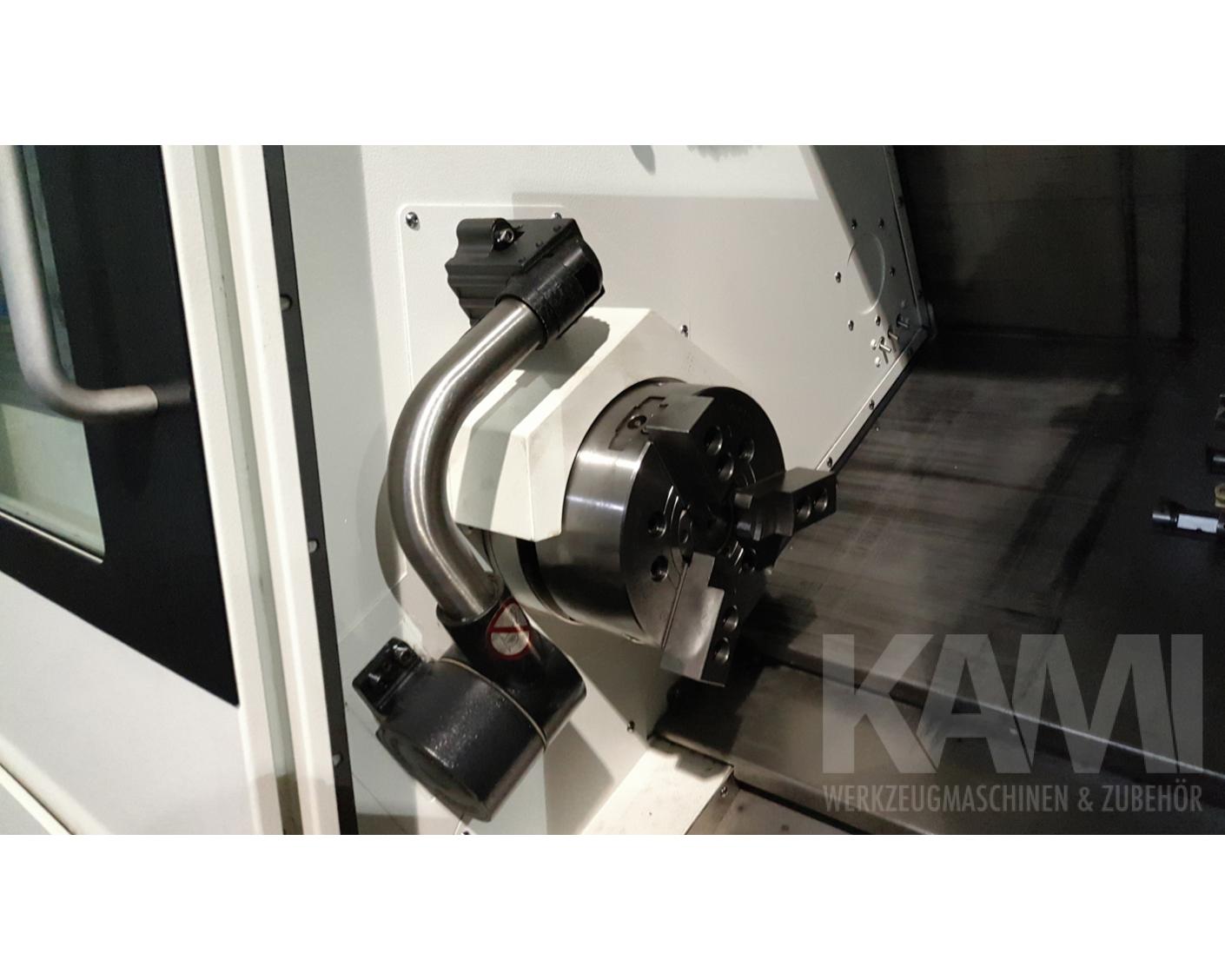

Kühlmitteleinrichtung, 12-fach Werkzeugwechsler mit BMT 65 Aufnahme für 12 angetriebene Werkzeuge bis 6000 U/min, 300 mm hydr. Spannfutter, Linearführungen und Kugelrollspindel der Firma THK/Japan, Steuerung Siemens 828D, programmierbarer Reitstock,deutsche Betriebsunterlagen,CE Konformitäterklärung etc. Optionen: Späneförderer, Werkstückvermessung, automatische Werkzeuglängen Korrektur, Stangenlader, Ausblasfunktion für Werkzeugwechsler und Drehfutter, Kühlung durch Spindel, Hochdruck Kühlung, Ölabscheider, Werkstückziehvorrichtung, Hohlspannfutter 250 mm, hydr. Lünette SMW Autoblok,

CNC Dreh- und Fräsmaschine T 65M/1250
ab 119.000,00 €

Preis exkl. MwSt. zzgl. Versand

Leasingrechner

Kalkulieren Sie sich jetzt online speziell für Ihre Maschine die passende Finanzierung. Bei Bedarf können Sie auch sämtliche Kosten für die Lieferung oder Inbetriebnahme in den Anschaungspreis einrechnen. Infobroschüre als PDF

Leasingrate berechnen

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage
