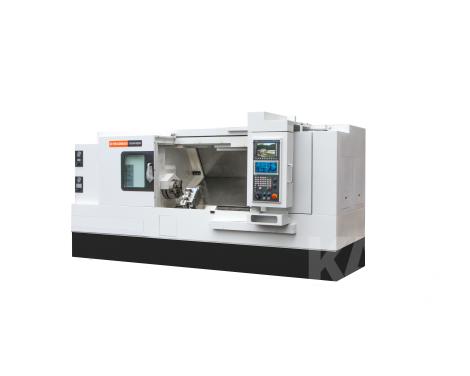

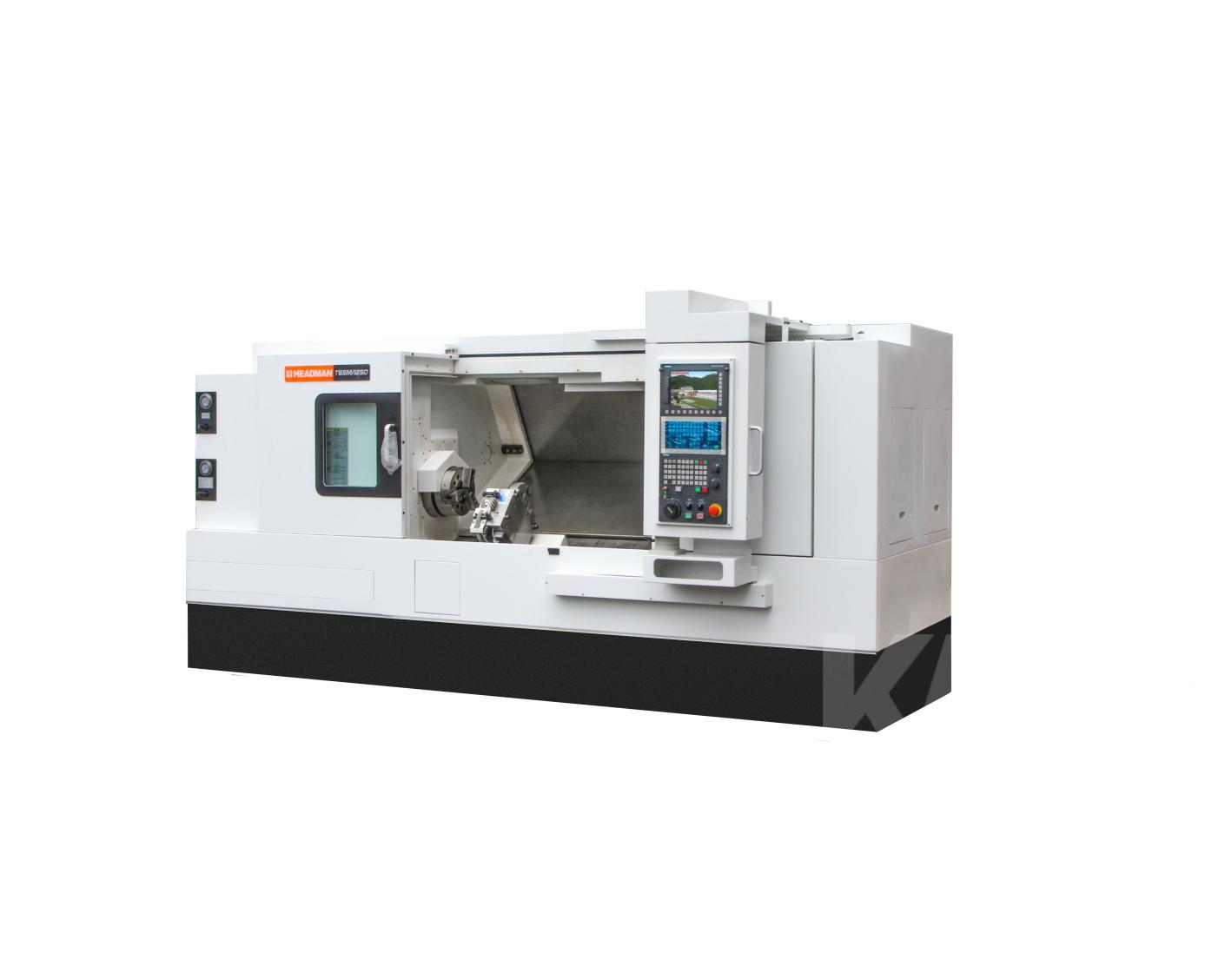

Abbildung ähnlich

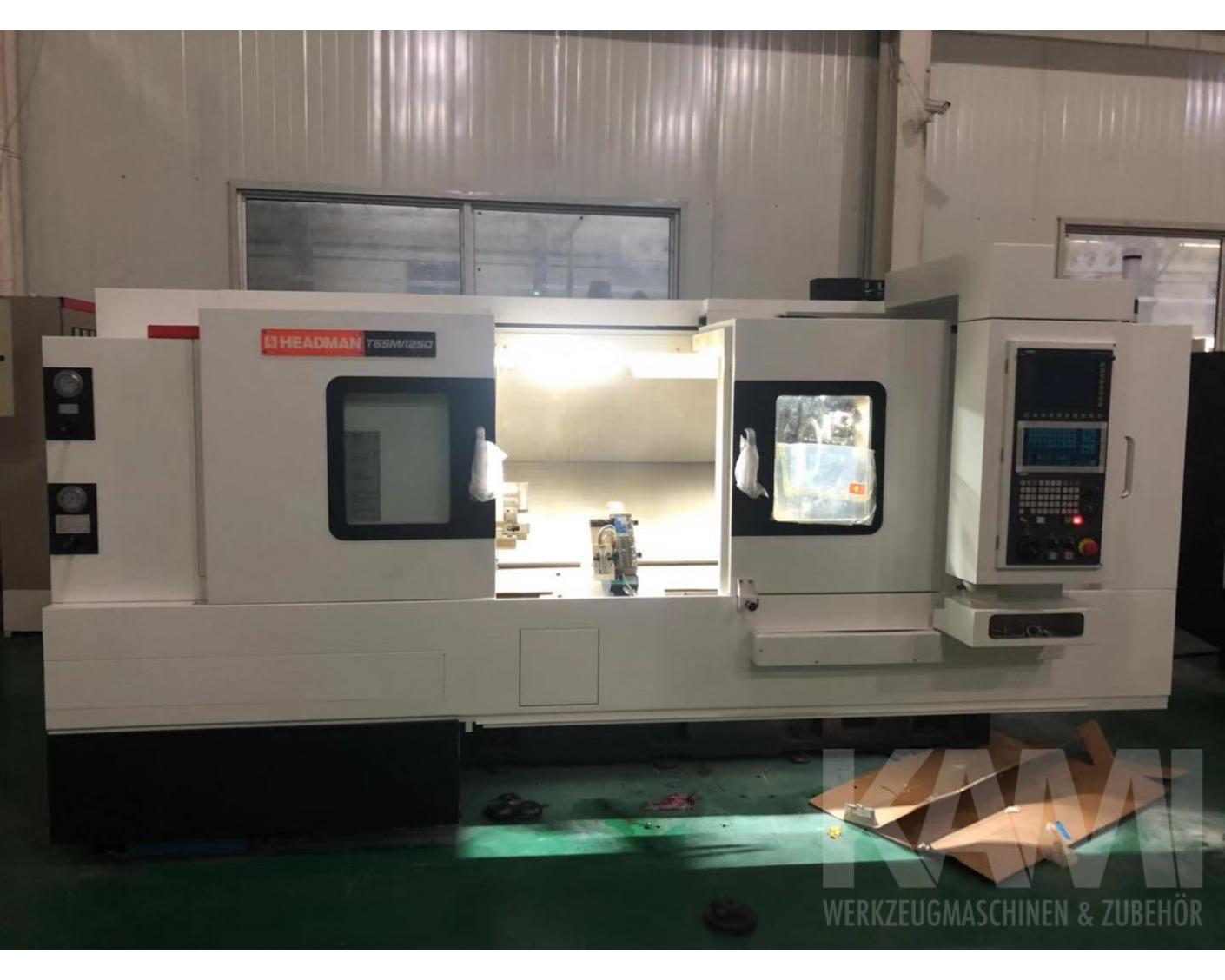

CNC Drehmaschine T 65/1250

CNC Drehmaschine T 65/1250

CNC Drehmaschine mit hochaufgelöster C-Achse und 12 fach Werkzeugwechsler mit bidirektionaler Werkzeugwahl. Die Werkzeugwechselzeit liegt bei 0,25s. Die massive bauweise und das durchdachte Konzept des Werkzeugwechslers sorgen für größtmögliche Standzeiten ihres Werkzeuges und ermöglichen höchste Schnittgeschwindigkeiten und Spanleistungen. Das Antriebssystem ist eine 22/26 KW Motorspindel mit einem max. Drehmoment von 450 Nm. Die 6-fach Lagerung (2x zweireihiges Zylinderrollenlager und 2x Schrägkugellager) der Hauptspindel garantieren eine gesicherte Lebensdauer von 80.000 Betriebsstunden.

Highlights

  • THK Linearführungen
  • extrem steifes Maschinengestell
  • schnellste Wechselzeiten für hohe Produktivität
  • Rundlauf der Hauptspindel 0.003 mm
  • Positioniergenauigkeit: 0.008 mm
  • Gewährleistung 2 Jahre bei einschichtigem Betrieb
  • 6-fach gelagerte Hauptspindel
  • auch mit angetriebenen Werkzeugen lieferbar!

Technische Daten

Umlaufdurchmesser über Bett 650 mm
max. Bearbeitungslänge 1245 mm
max. Bearbeitunsgdurchmesser 370 mm
Spindelbohrung 91 mm
Spindeldurchlass/Stangenbearbeitung max. 74 optional 80 mm
Spindelnase A2-8
Drehzahlbereich Motorspindel 35 - 4000 U/min
Spindelrundlauf axial 0.003 mm
Spindelrundlauf radial 0.003 mm

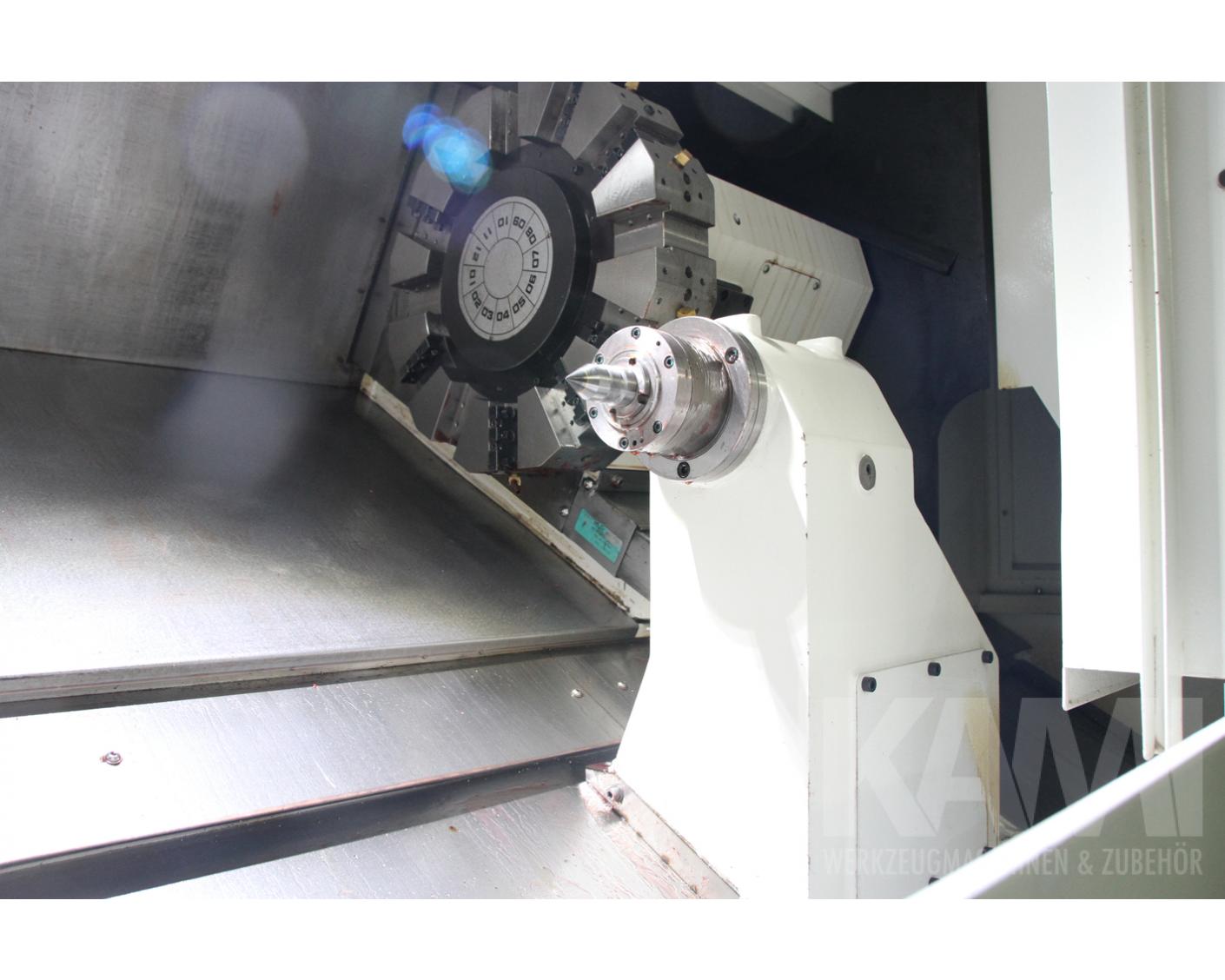

Anzahl Werkzeugplätze 12 mit Querschnitt 25 mm
Verriegelung des Werkzeugwechsler hydraulisch
Werkzeugwechselzeit 0.25 s
Werzeugwechslerantrieb Servomotor
Aufnahme Bohrstange max. 40 mm
Aufnahme Werkzeug Querschnitt max. 25 mm
Verfahrweg X-Achse 230 mm
Verfahrweg Z-Achse 1360 mm
Eilgang Z-Achse 33 m/min
Eilgang X-Achse 30 m/min
Positioniergenauigkeit 0.008 mm
Wiederholgenauigkeit 0.003 mm
Pinolendurchmesser 100 mm

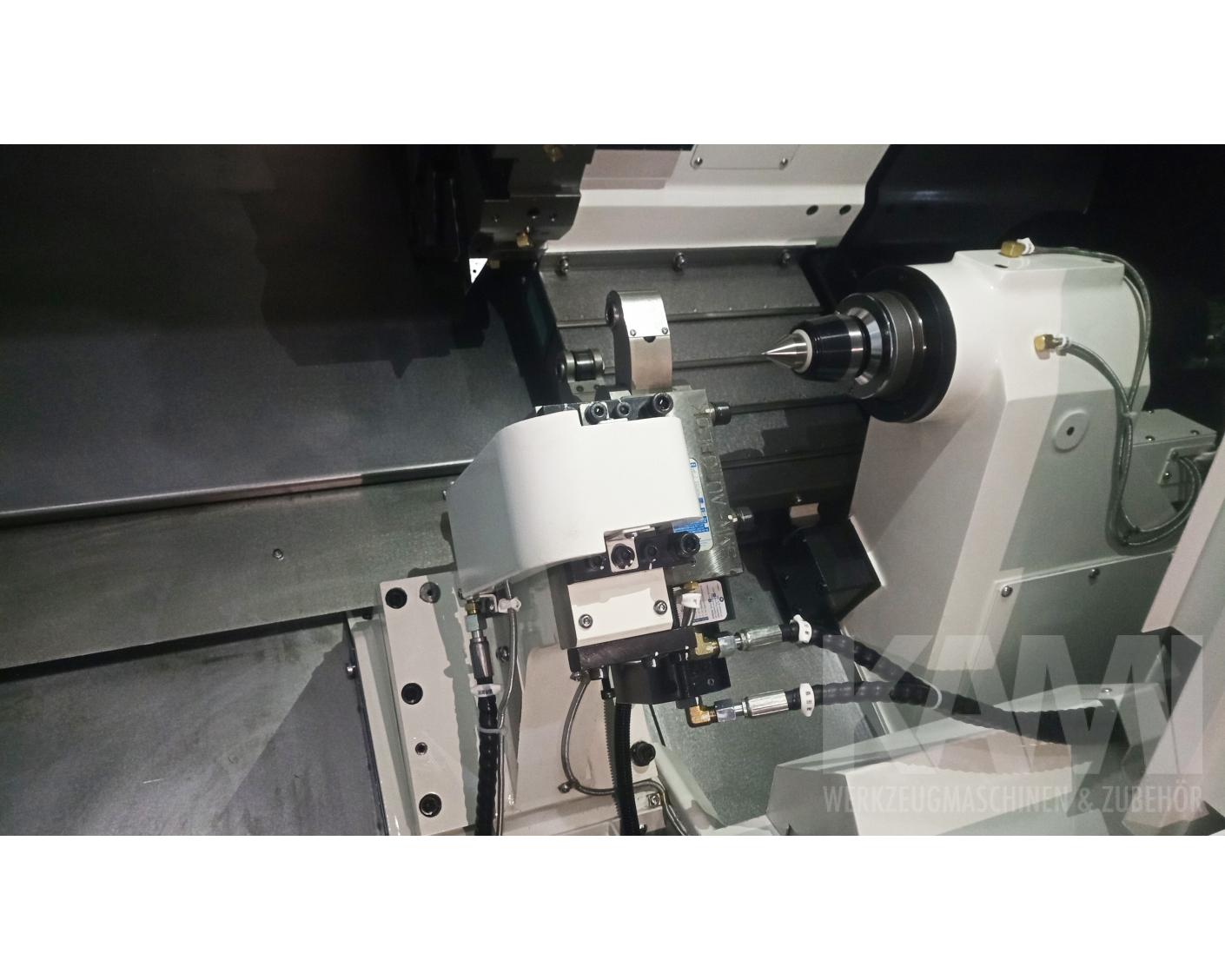

Reitstock + Pinolenweg 1300 mm
Pinolenaufnahme Morse Konus 4
Volumen Hydrauliktank 20 L
Kapazität Kühlmitteltank max. 190 L
Motorleistung Kühlmittelpumpe 550 W
Motorleistung dauerhaft 22 kW
Motorleistung kurzzeitig (30 min) 26 kW
Gewicht 6.000,00 kg
Abmessungen 3790x2350x1940 mm

Dokumente

Ausstattung

Lieferumfang (Im Preis enthalten)

Kühlmitteleinrichtung, 12-fach Werkzeugwechsler, 300 mm hydr. Spannfutter, Linearführungen und Kugelrollspindel der Firma THK/Japan, Steuerung Siemens 828D, programmierbarer Reitstock,deutsche Betriebsunterlagen,CE Konformitäterklärung etc. Optionen: Späneförderer, Werkstückvermessung, automatische Werkzeuglängen Korrektur, Stangenlader, Ausblasfunktion für Werkzeugwechsler und Drehfutter, Kühlung durch Spindel, Hochdruck Kühlung, Ölabscheider, Hohlspannfutter 250 mm, hydr. Lünette SMW Autoblok,

CNC Drehmaschine T 65/1250
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
