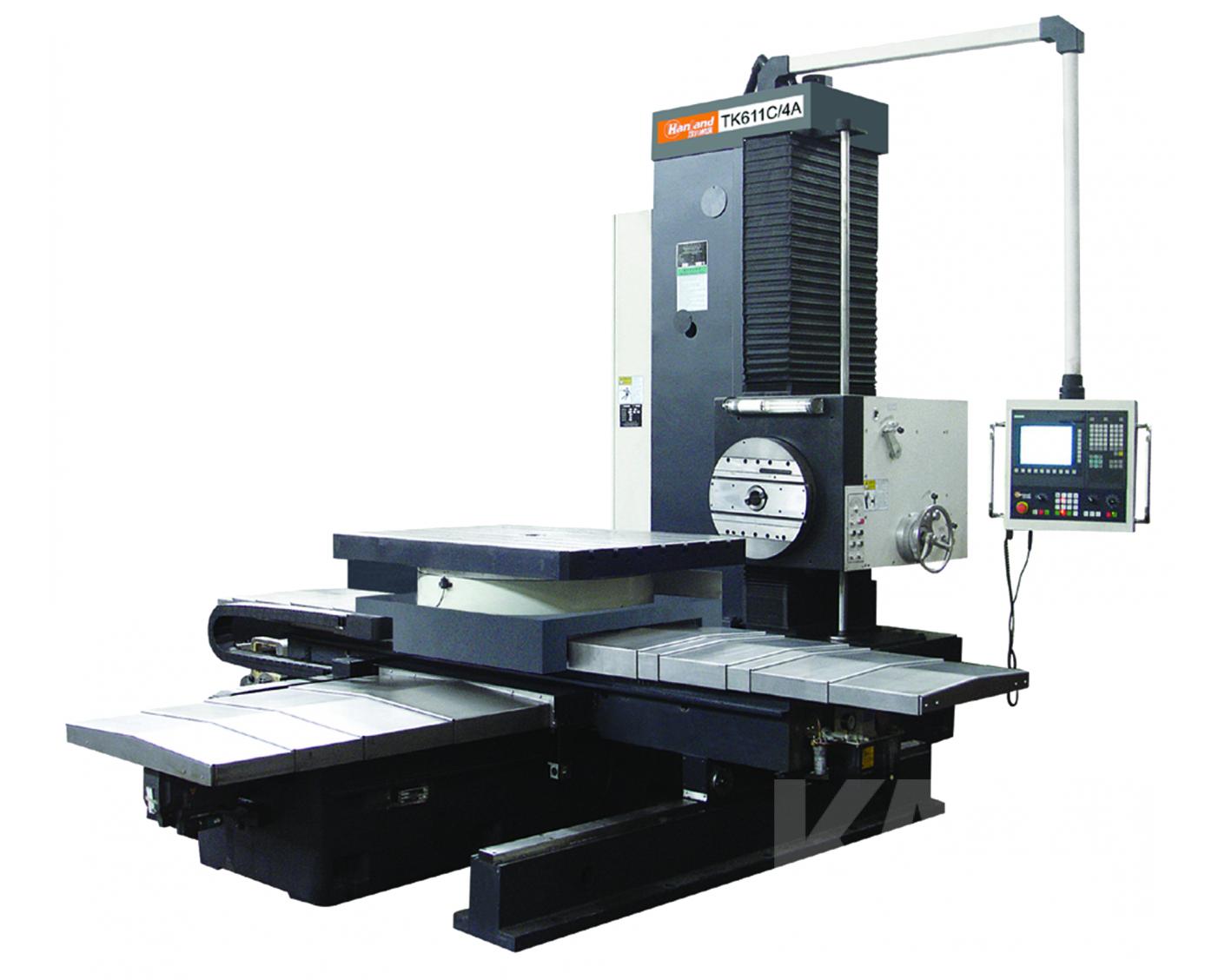

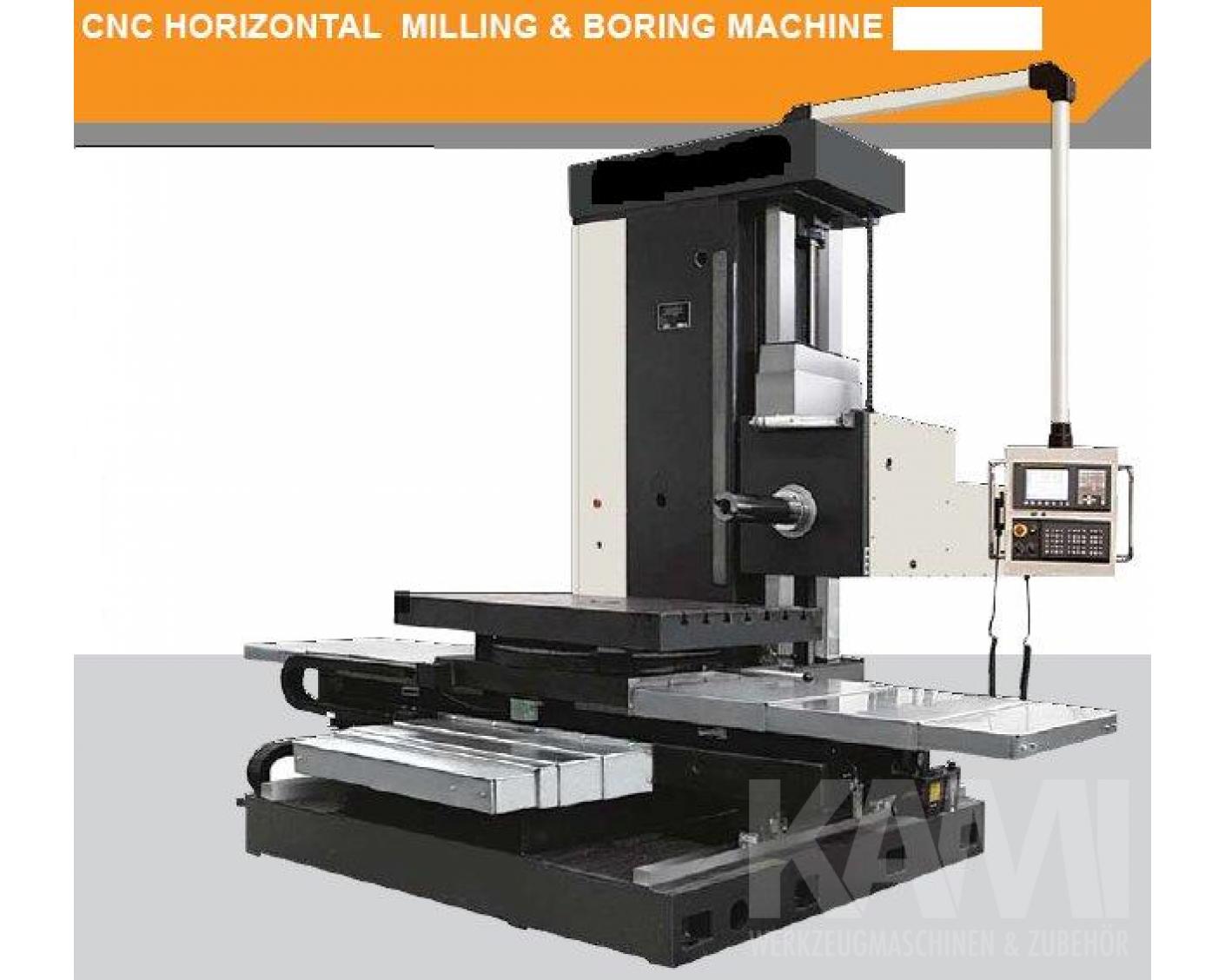

Bohrwerk - BK 130 CNC
Abbildung ähnlich

BK 130 CNC

Bohrwerk


Technische Daten

Verfahrweg X-Achse 2000 mm
Verfahrweg Y-Achse 1600 mm
Verfahrweg Z-Achse 1600 mm
Verfahrweg W-Achse 800 mm
Tischabmessungen 1600x1800 mm
Tischbelastbarkeit 15000 kg
Abstand Spindelachse - Tischoberfläche 0 - 1700 mm
Spindeldrehzahl 10 - 3000 U/min stufenlos
Spindeldurchmesser 130 mm
Spindelaufnahme BT 50
Vorschubgeschwindigkeit X+Y+Z - Achse 1 - 8000 mm/min
Vorschubgeschwindigkeit W-Achse 1-3000 mm/min
Vorschubgeschwindigkeit B-Achse 0 - 1.5 Grad/min
Eilgang X,Y,Z-Achse 12m/min
Eilgang W-Achse 3 m/min
Positioniergenauigkeit X,Z-Achse 0.015 mm
Positioniergenauigkleit Y-Achse 0.01 mm
Positioniergenauigkeit W-Achse 0.012 mm
Positioniergenauigkeit B-Achse 6"
Wiederholgenauigkeit X,Y,Z-Achse 0.008 mm
Wiederholgenauigkeit W-Achse 0.01 mm
Wiederholgenauigkeit B-Achse 4"
Anschlußleistung 85kVA
benötigte Aufstellfläche 8x7m
Gewicht 34.000,00 kg
Abmessungen 7600x7300x5100 mm

Dokumente

Ausstattung

  • Steuerung Siemens 828D
  • Hauptspindellagerungen NSK
  • Kugelrollspindel Lagerungen NSK
  • Werktisch Lagerung China
  • Kugelrollspindeln X,Z,W-Achse THK
  • Kugelrollspindel Y-Achse Shuton Spanien
  • Linearführungen Schneeberger Schweiz
  • Vorschubgetriebe Stober Deutschland
  • Elektrik Siemens oder LG
  • Schmierung China
  • Hydrauliksystem Taiwan

Lieferumfang (Im Preis enthalten)

Steuerung Siemens 828D, elektronisches Handrad, RS-232 Schnitt- stelle, Zentralschmierung, Arbeitsleuchte, Bedien- und Programmieranleitung

BK 130 CNC
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
