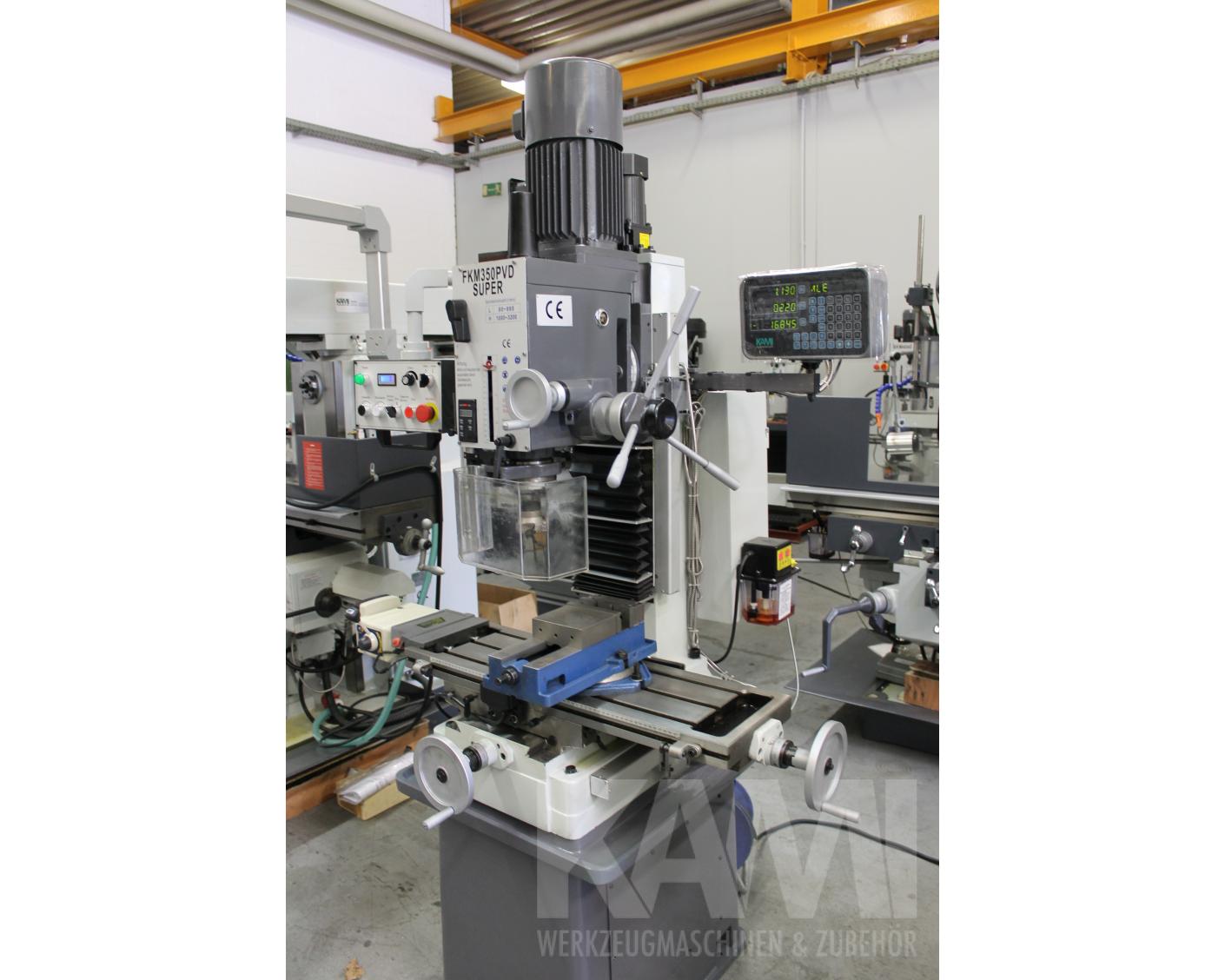

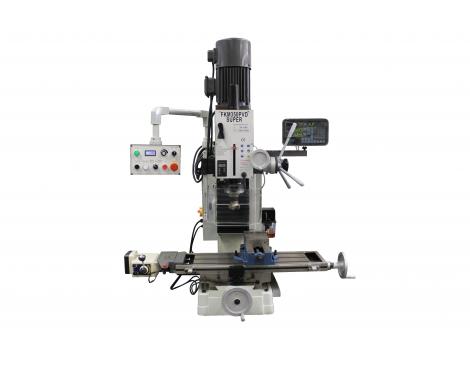

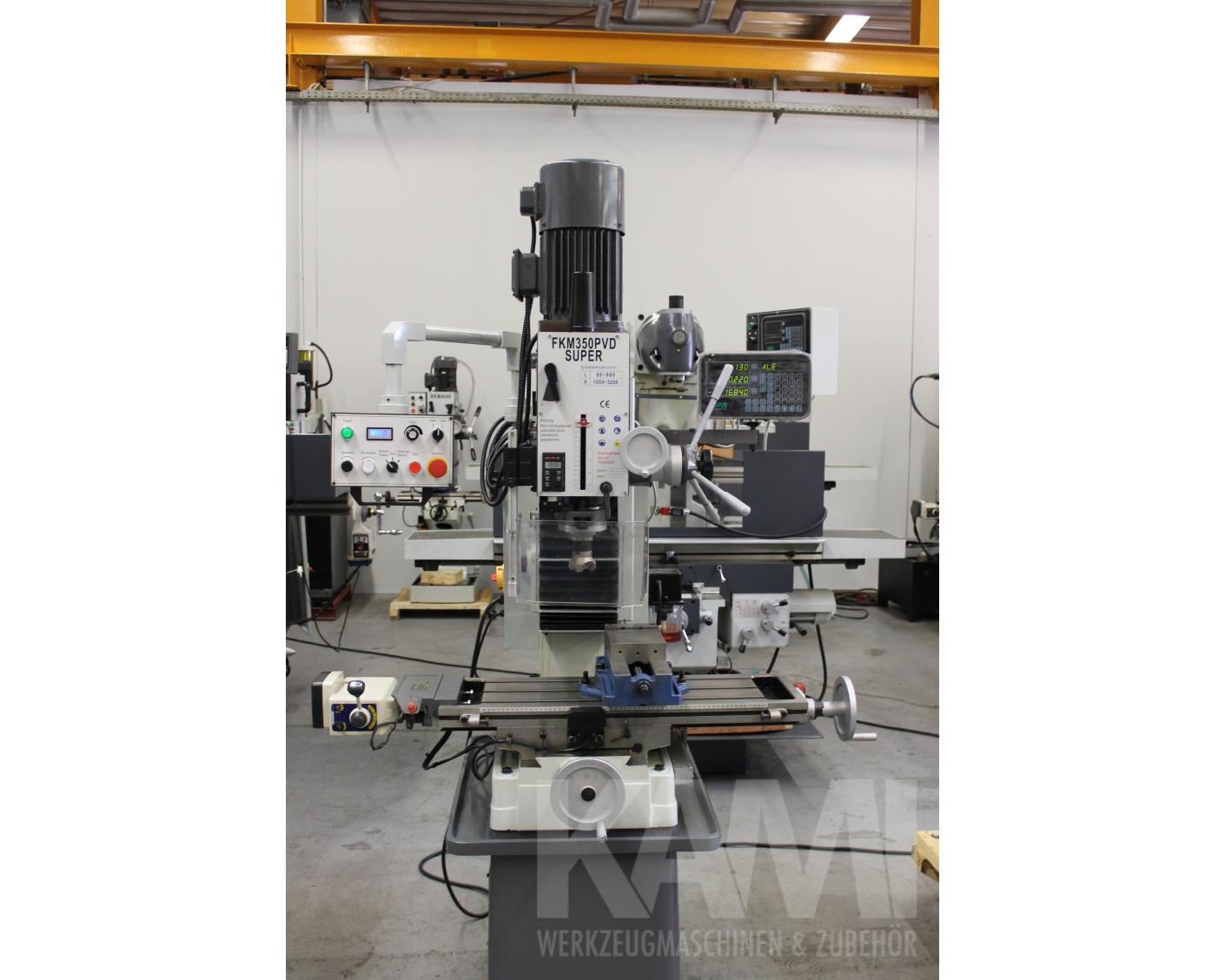

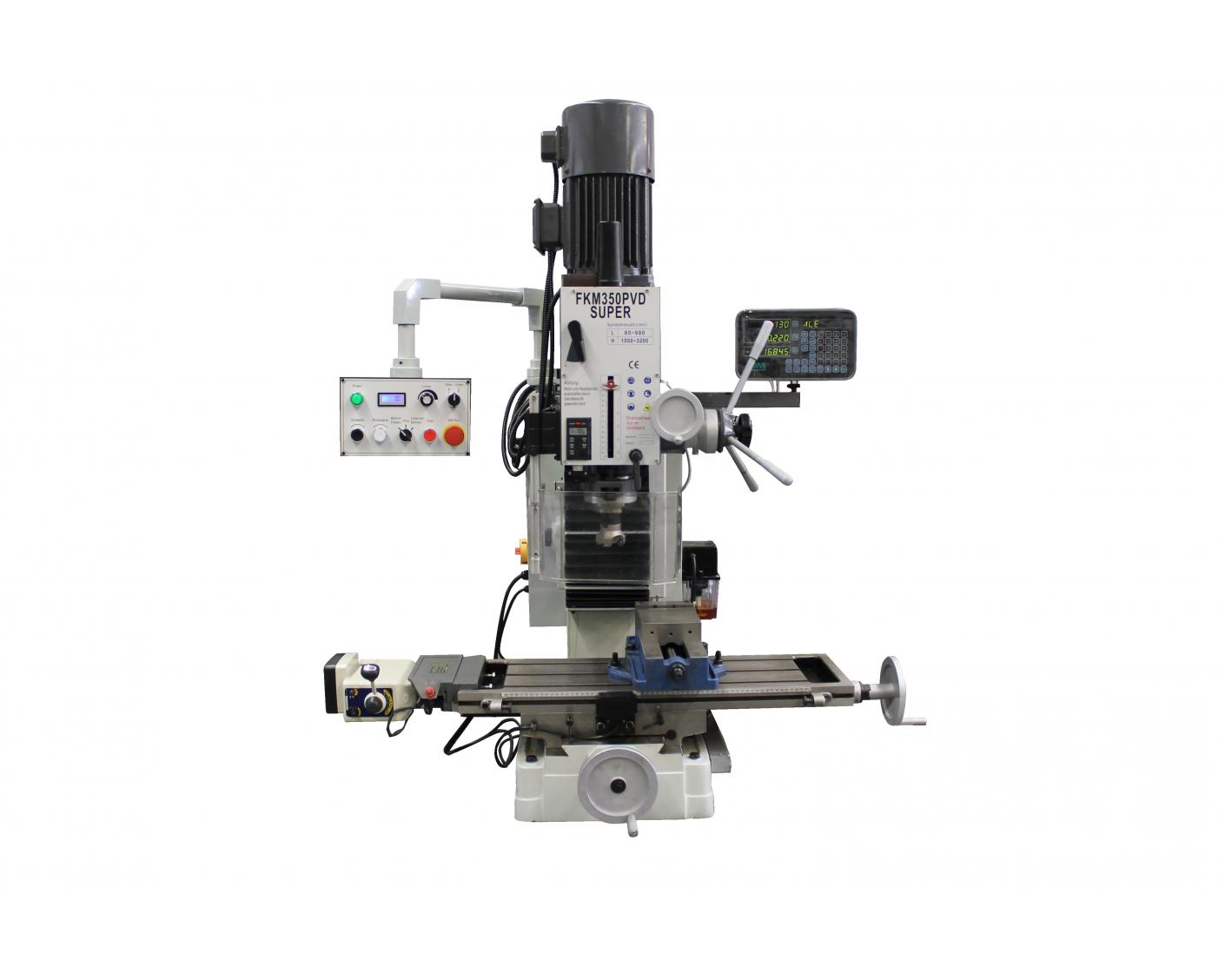

Bohr- / Fräsmaschine - FKM 350 PVD Super

Abbildung ähnlich

FKM 350 PVD Super

Bohr- / Fräsmaschine

Bohr-und Fräsmaschine mit stufenlosen Spindelantrieb in 2 Getriebestufen für großen Drehmoment im gesamten Drehzahlbereich. Die Maschine ist für NE Metalle sowie Stahl bestens geeignet. Die Prismenführung in der Z-Achse gewährleistet eine hohe Präsizion auch bei schweren Bohr- und Fräsarbeiten. Eine beachtenswerte Besonderheit ist die ISO 40 Werkzeugaufnahme.

Technische Daten

Tischgröße	800 x 240 mm
Verfahrweg längs (x)	520 mm
Verfahrweg quer (y)	205 mm
Höhenverstellung Fräskopf	395 mm

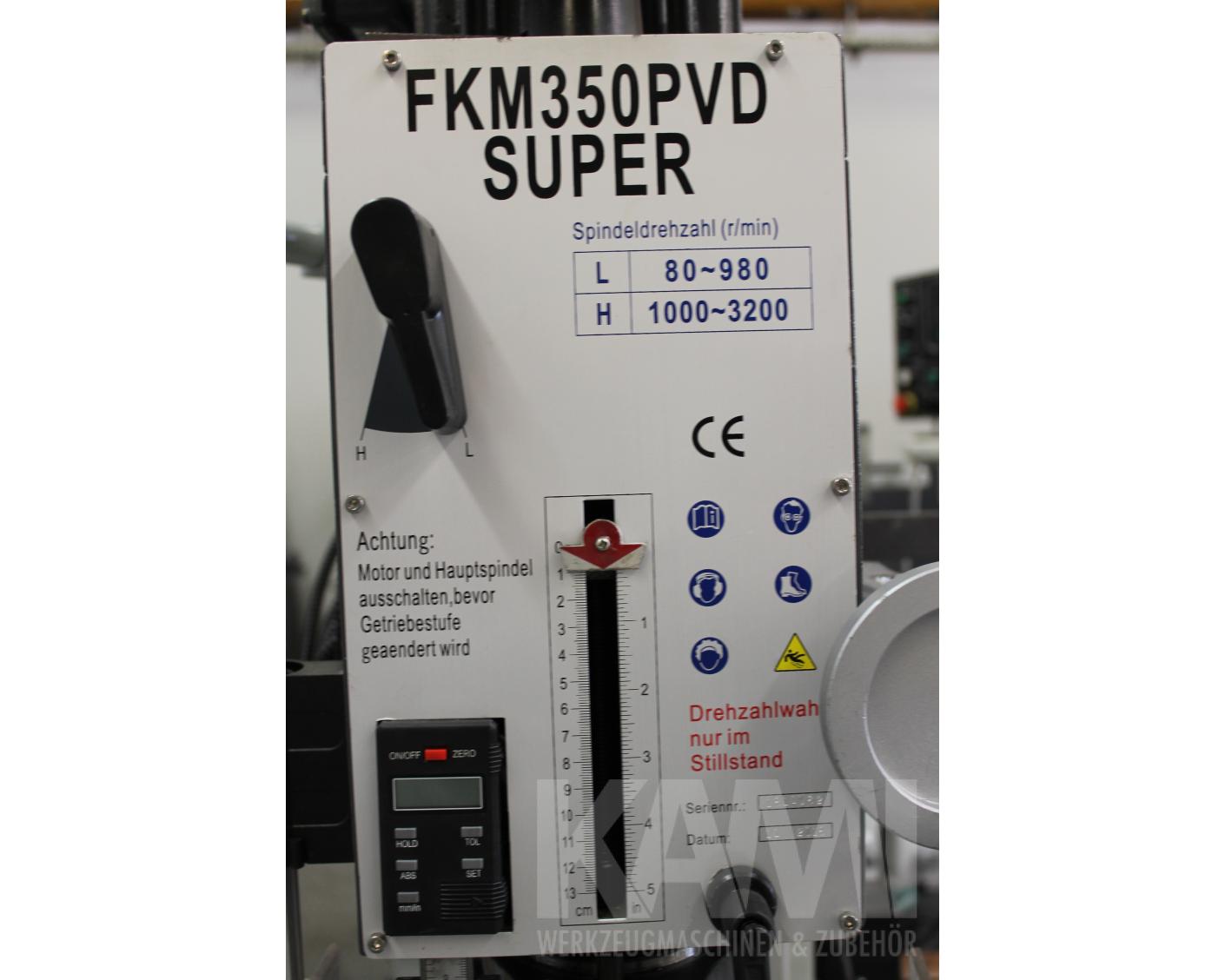

Spindeldrehzahl	80 - 3200 U/min stufenlos in 2 Schaltstufen
1. Schaltstufe	80 - 980 /min
2. Schaltstufe	1000 - 3200 U/min
Werkzeugaufnahme	ISO 40 / SK 40
Pinolenhub	130 mm
Bohrleistung in Stahl	40 mm
Ausladung	290 mm
Abstand Spindelnase - Tisch	max 445 mm
T-Nutengröße	14 mm (M12)
Motorleistung	2,2 kW 400 Volt
Gewicht	320,00 kg
Abmessungen	1020 x 860 x 1150 mm

Dokumente

Ausstattung

Stufenlos regelbare Drehzahl in 2 Stufen für optimale Kraftübertragung

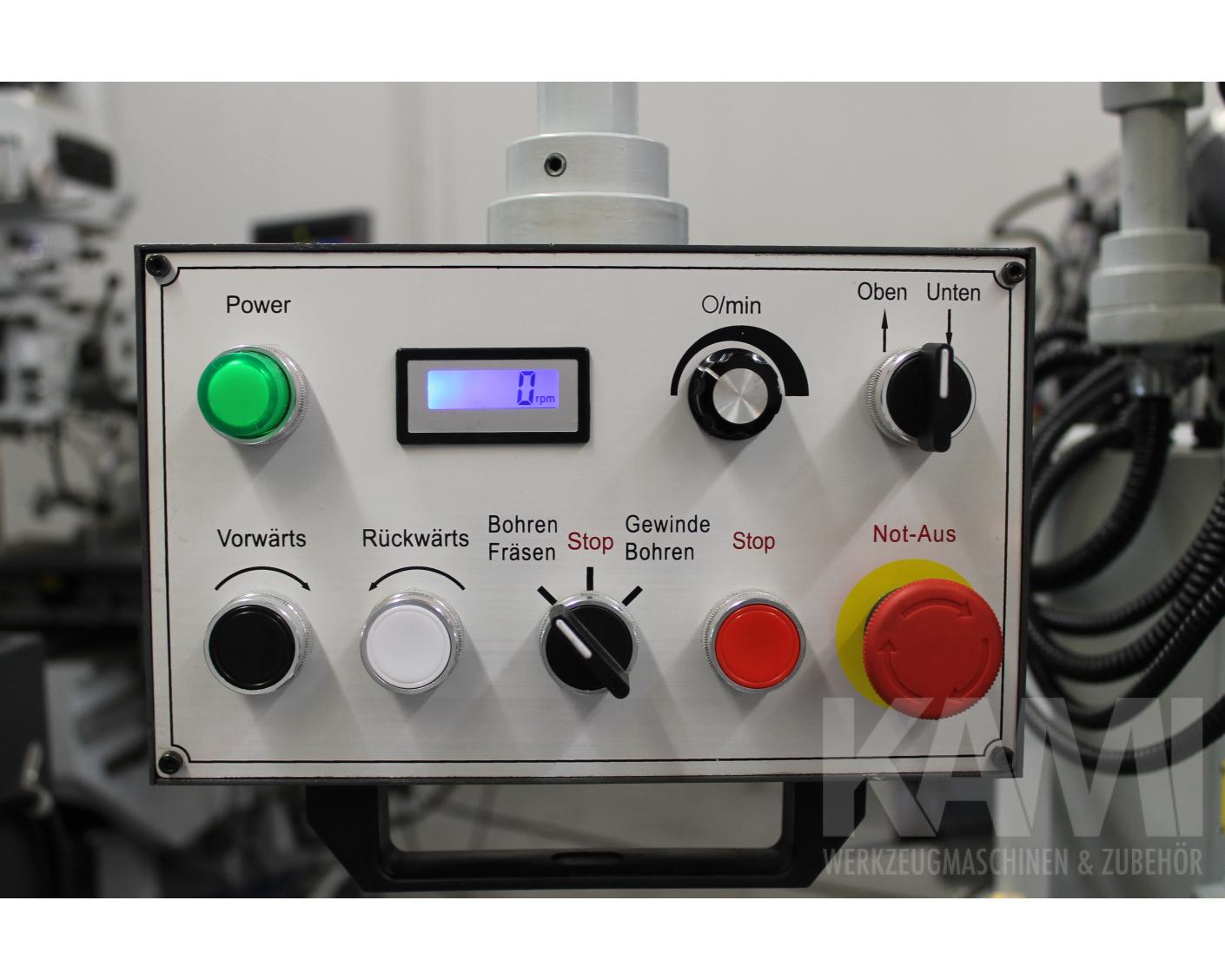

Digitale Drehzahlanzeige
Digitaler Tiefenmesser
Nachstellbare Führungen durch Keilleisten
Großer 2 stufiger Drehzahlbereich von 75 - 3200 U/min
Hohe Laufruhe durch gehärtete und geschliffene Zahnräder im Ölbad laufend Rechts-Linkslauf
Getriebebelüftung
Prismenführungen in allen Achsen
Getriebekopf 90° schwenkbar mit Anschlag und Skala
Späneschutz mit Sicherheitsschaltung
3-Achsen digitales Messsystem mit Glasmaßstäben
digitaler Pinolentiefenmesser
Gewindeschneidfunktion

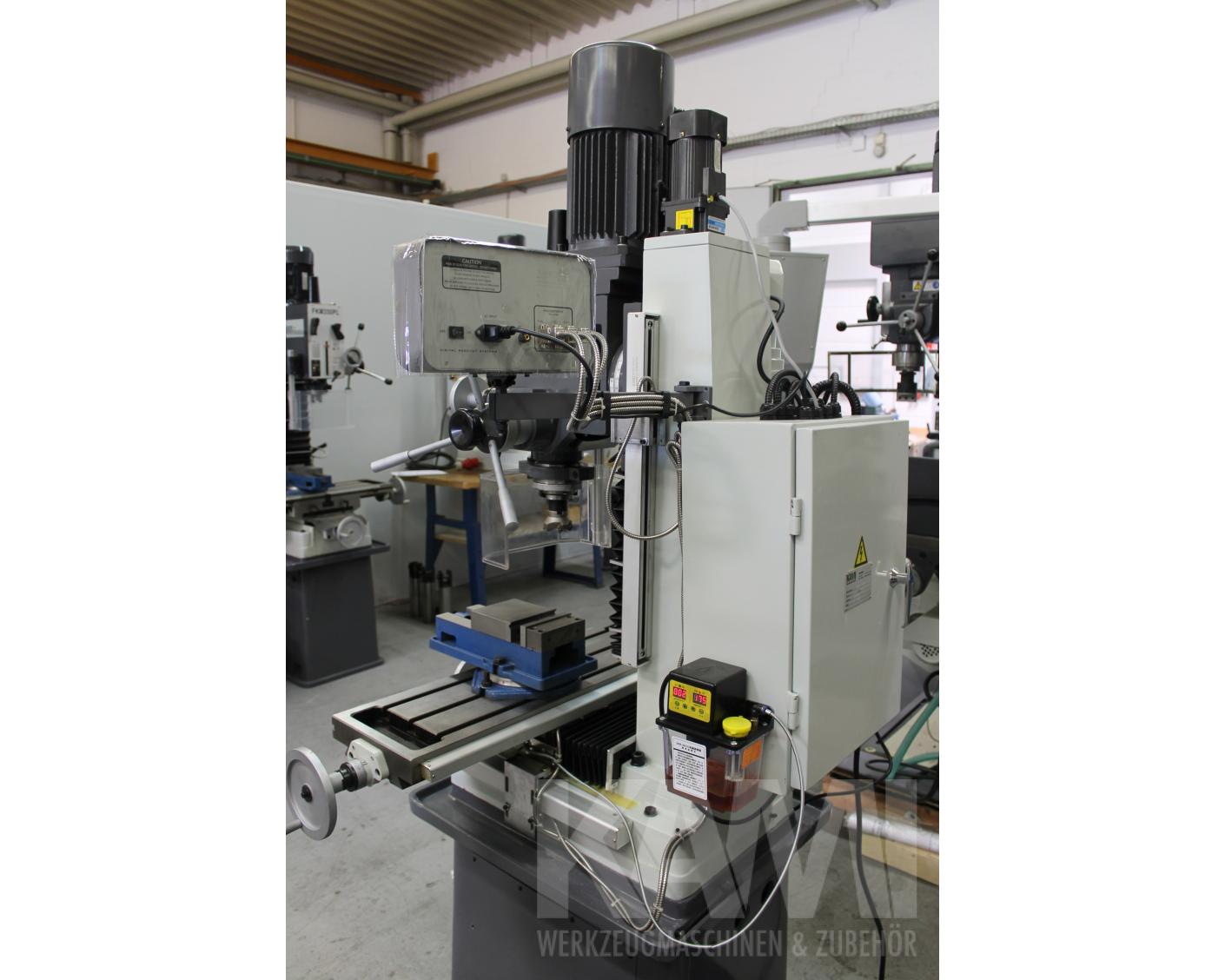

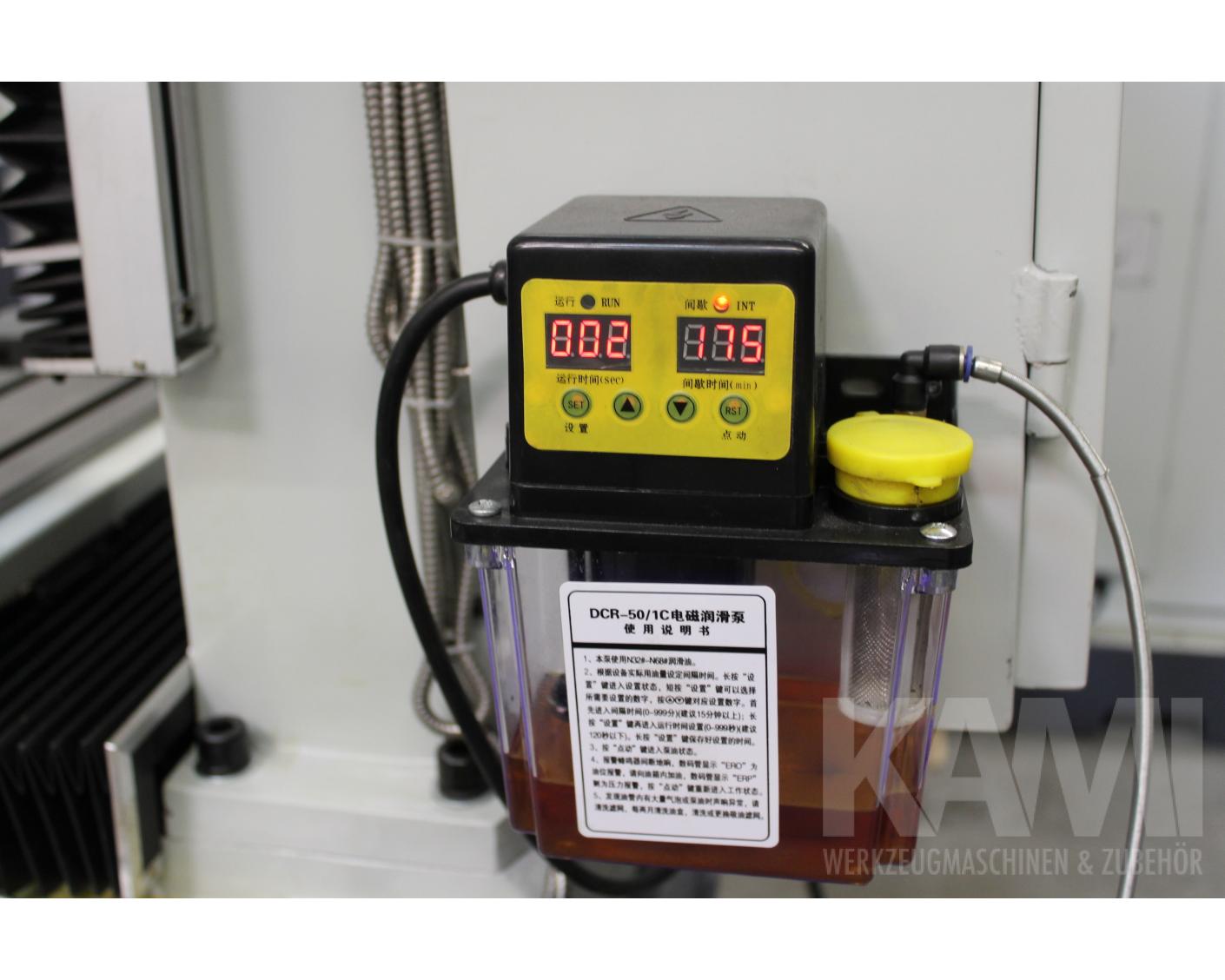

elektrische Zentralschmierung

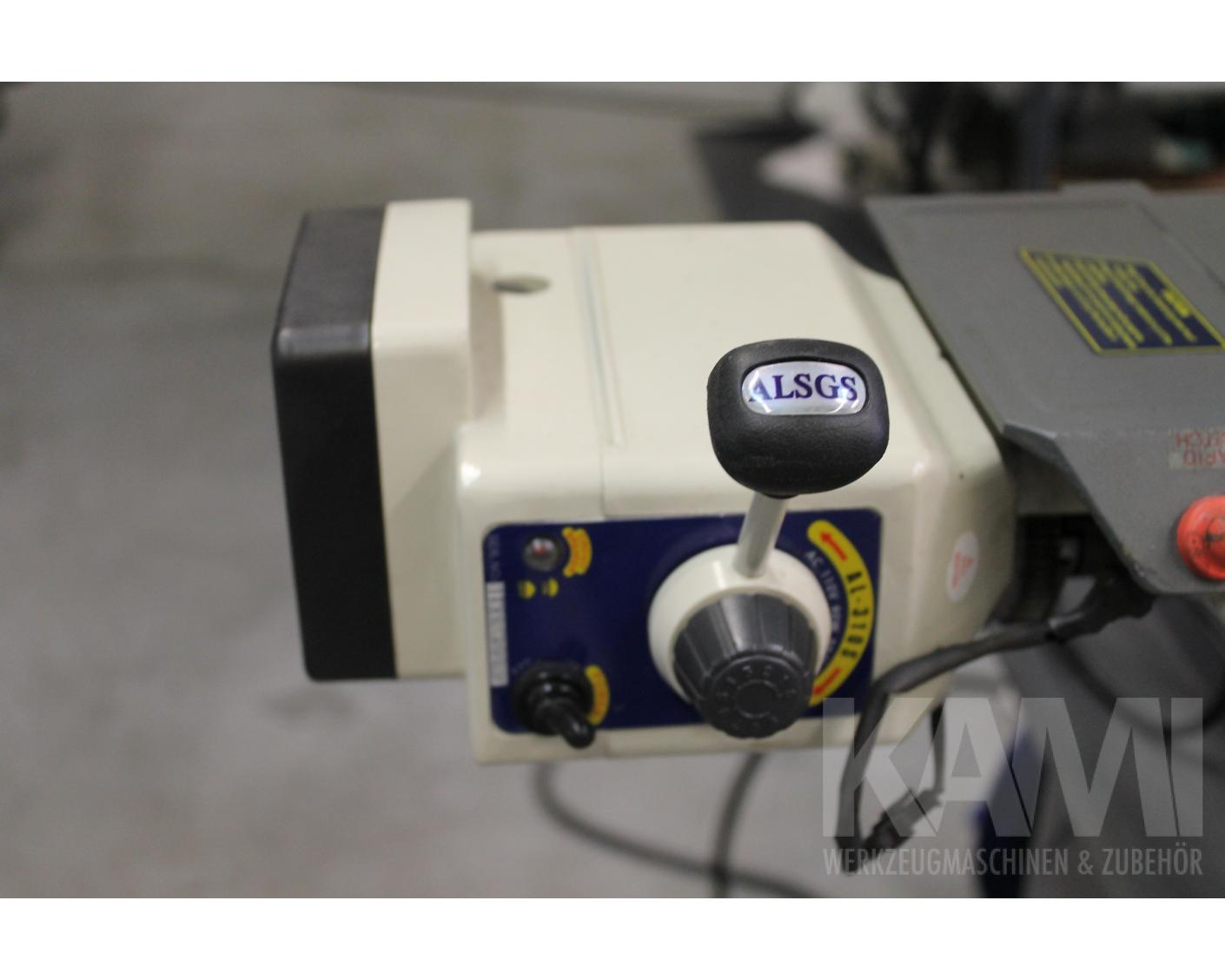

X-Achsenvorschub und Z-Achsenhub automatisch

Lieferumfang (Im Preis enthalten)

Faltenbalgabdeckung für Y - Z-Achse, ISO 40 Bohrfutteraufnahme, Zahnkranzbohrfutter, 3-Achsen digitales Messsystem fertig montiert, stufenlose Drehzahl, Gewindeschneidfunktion, digitale Tiefenanzeige, X-Achsenvorschub und Z-Achsenhub automatisch, Zentralschmierung, Anschlag für 90° Position des Fräskopfes, Handräder Vollmetall, Betriebsleuchte 24V deutschsprachige Betriebsunterlagen, CE Erklärung
