Technische Daten
Bohrleistung in Stahl | 50 mm |
Gewindeschneidleistung | M 42 |
Verfahrweg X-Achse | 510 mm |
Verfahrweg Y-Achse | 380 mm |

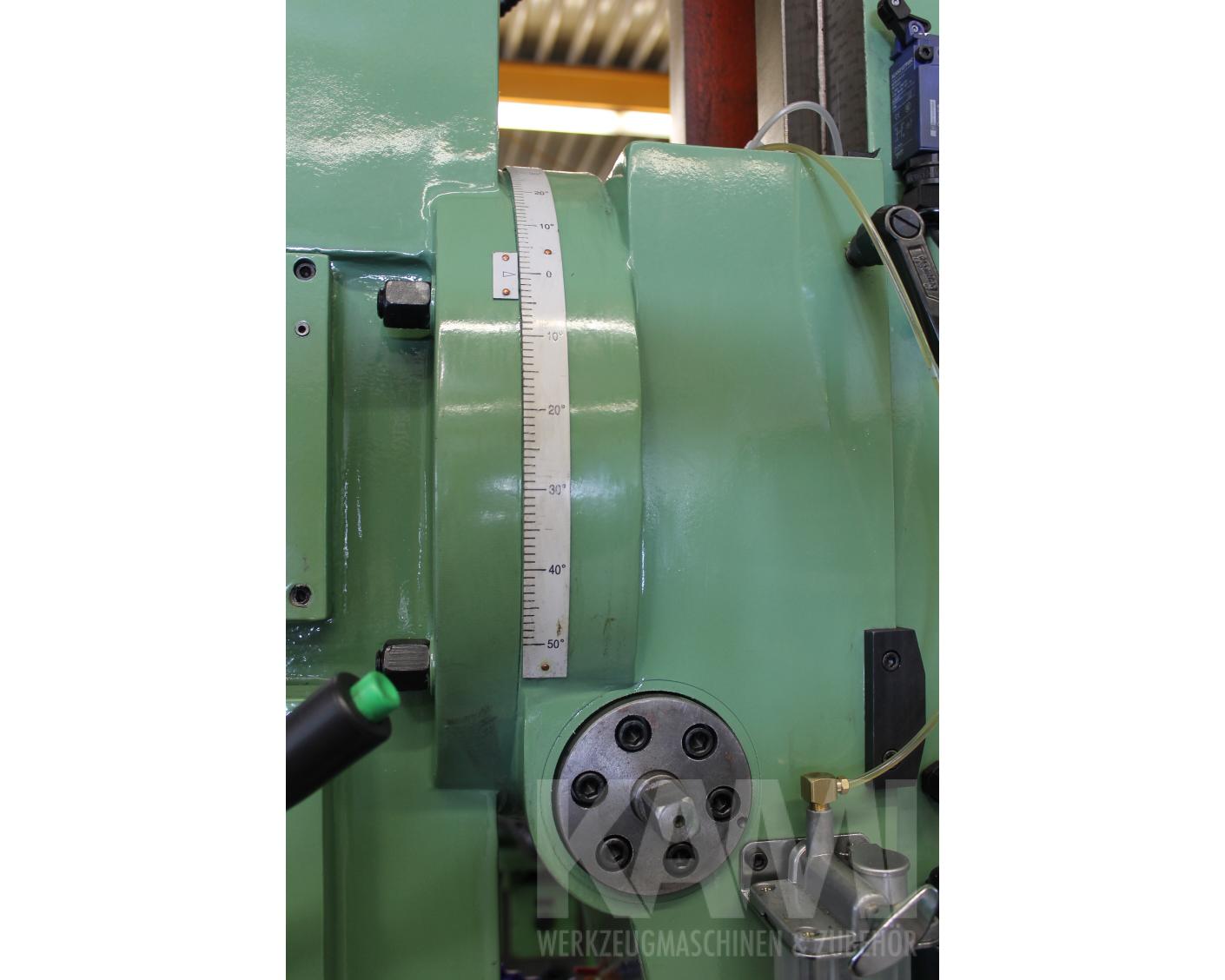

Höhenverstellung Bohrkopf | 530 mm |

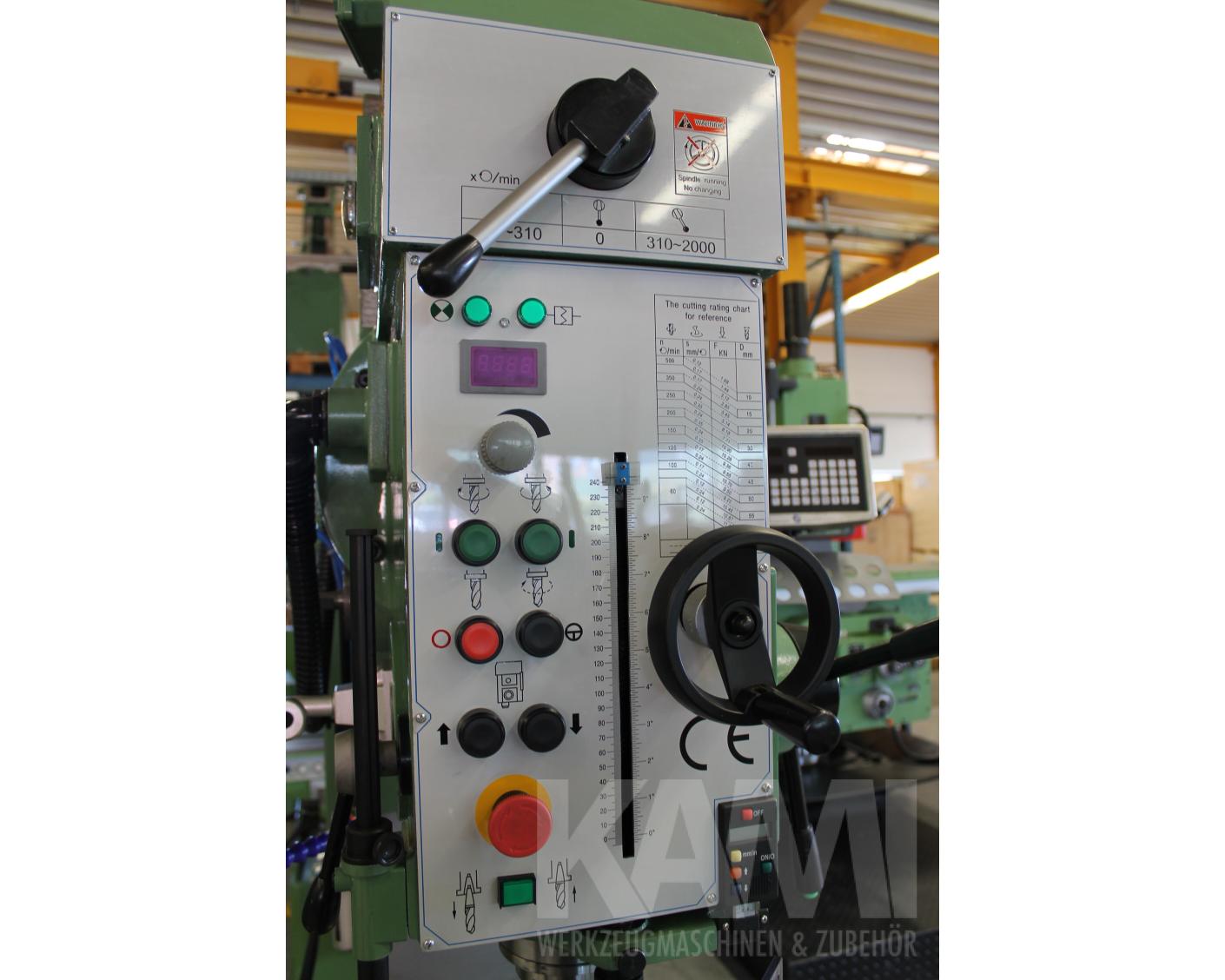

Spindeldrehzahl 1. Getriebestufe | 48 - 310 U/min stufenlos |
Spindeldrehzahl 2. Getriebestufe | 310 - 2000 U/min stufenlos |
Arbeitsbereich | 1020 x 380 mm (LxW) |
Spindelaufnahme | BT 40 |
Pinolenhub | 240 mm |
autom. Vorschübe | 0.08 - 0.50 mm/U (6 Stufen) |
Ausladung | 450 mm |
max. Abstand Spindelnase - Tisch | 680 mm |
Anzahl T-Nuten | 3 x T14 |
Motorleistung | 3,7 kW/400 Volt |
Gewicht | 1,800.00 kg |
Abmessungen | 1700x1520x2680 mm |
Dokumente
Ausstattung
- hochwertige Kugelrollspindeln in allen Achsen
- Zentralschmierung für Führungen und Spindeln
- gehärtete Zahnräder im Ölbad laufend
- stufenlose Drehzahl
- nachstellbare Führungen durch Keilleisten

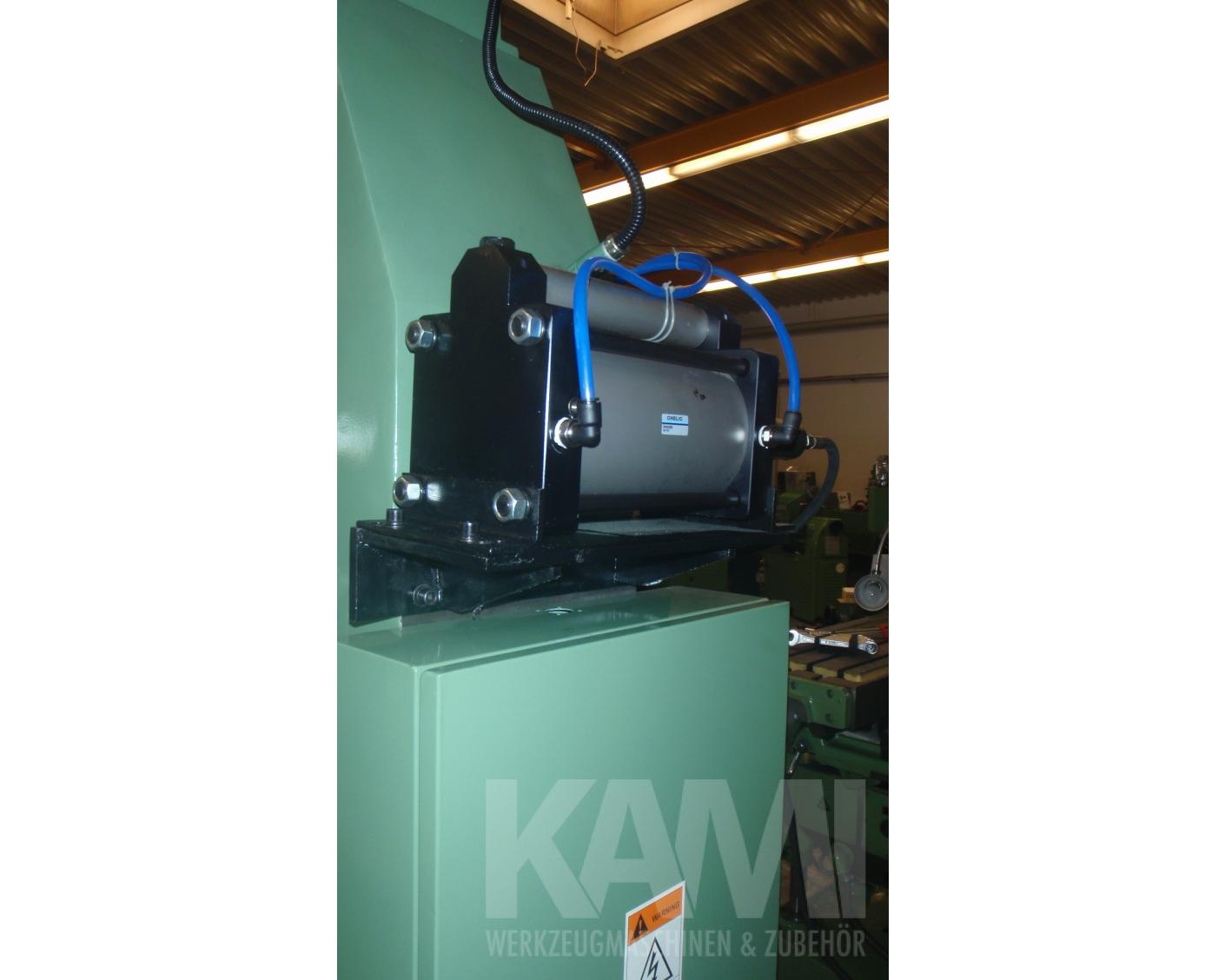

- automatische Werkzeugklemmung
- durch uns günstig umrüstbar auf CNC Kordinatenbohrmaschine
- deutsche Endkontrolle vor Verladung zum Kunden
- gefertigt nach DIN 8605
Lieferumfang (Im Preis enthalten)

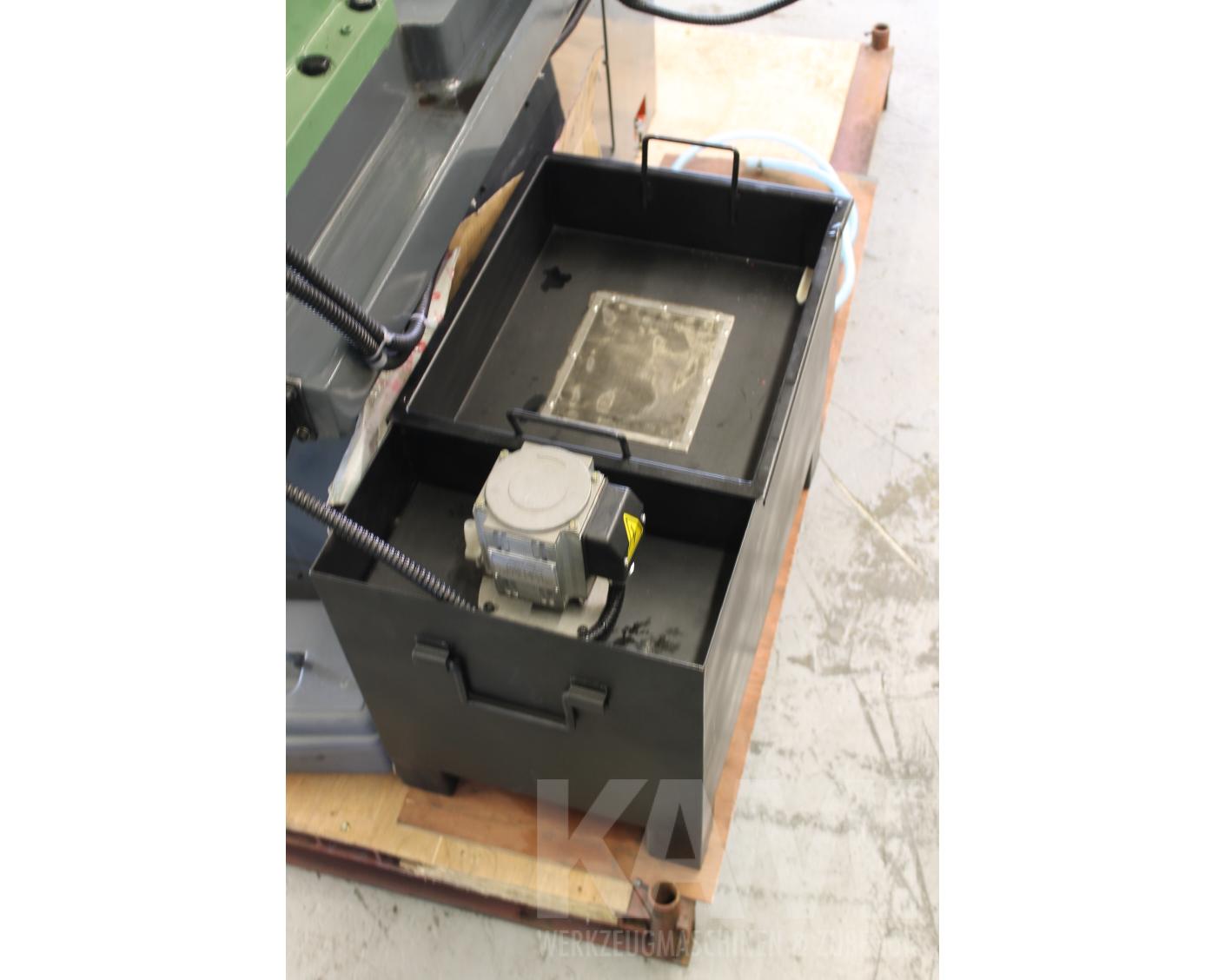

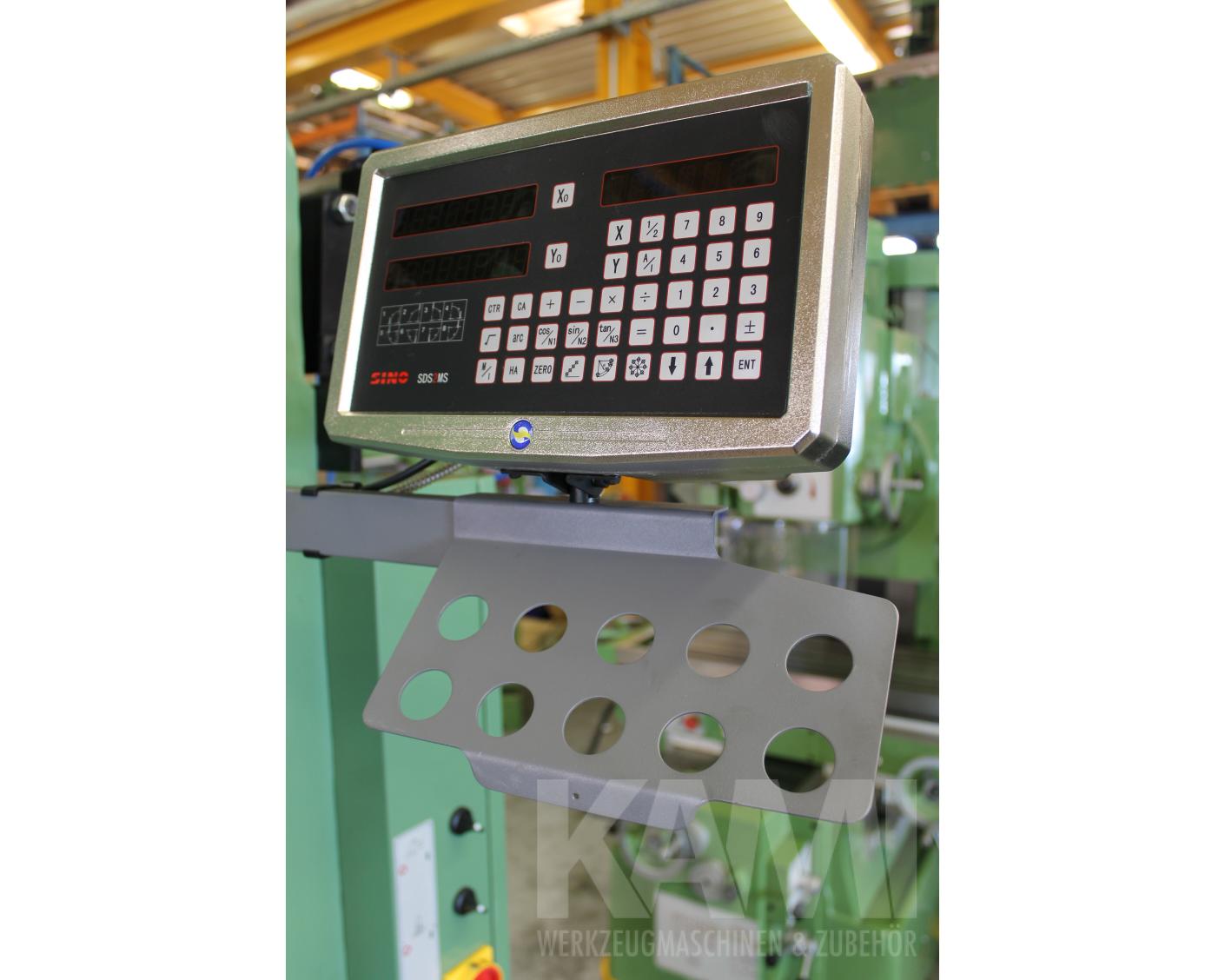

Kugelrollspindeln in allen 3 Achsen, automatische Werkzeugaufnahme, stufenlose Vorschübe in X+Y Achse, motorische Positionierung des Bohrkopfes, 3 Achsen digitales Messsystem, Kühlmitteleinrichtung, Betriebsleuchte, Gewindeschneideinrichtung, deutsche Betriebsanleitung
