Technische Daten

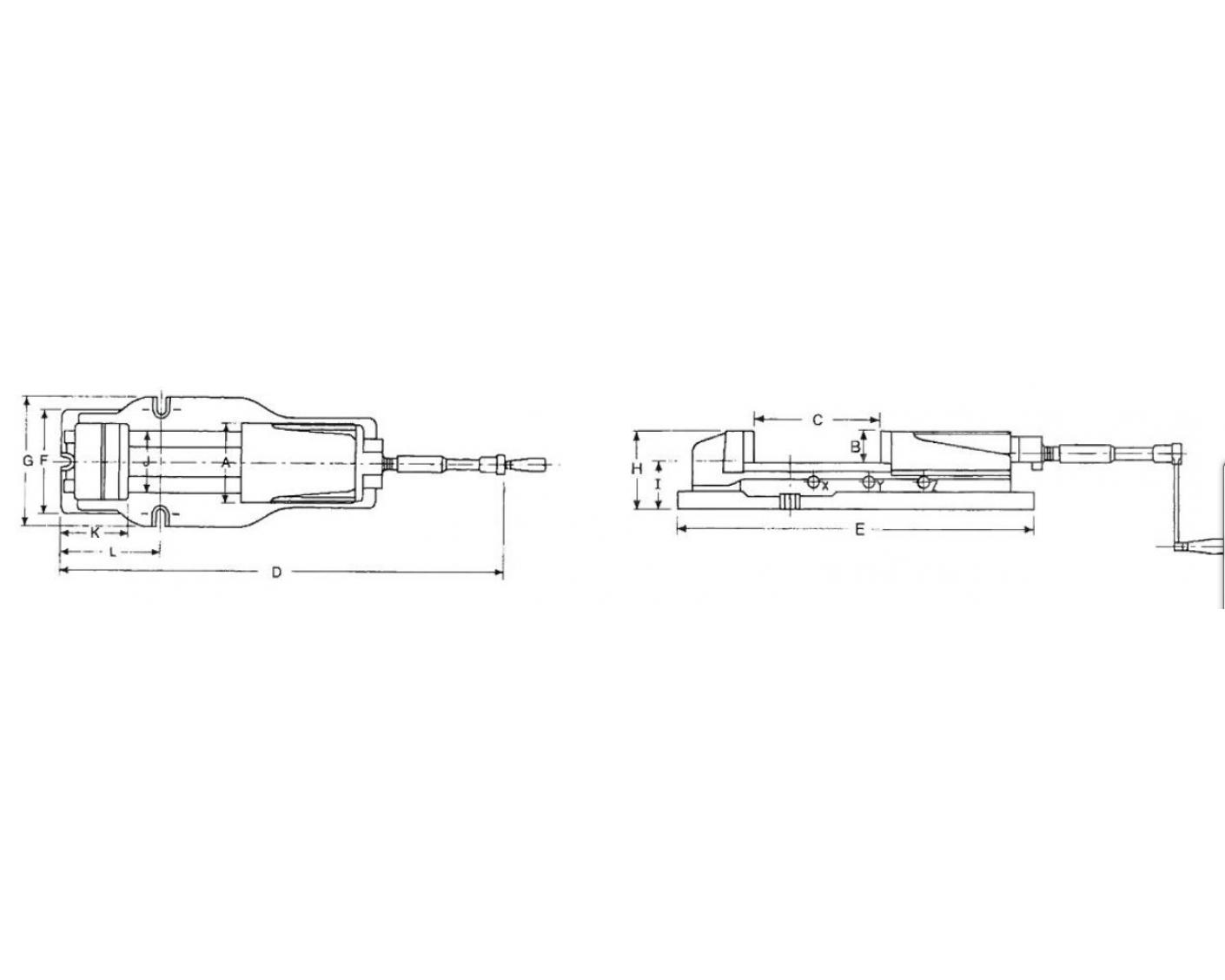

| Backenbreite A | 150 mm |
| Backenhöhe B | 53 mm |
| Öffnungsweite C | 300 mm |
| Gesamtlänge inkl. Kurbel D | 800 mm |
| Gesamtlänge Grundplatte E | 620 mm |
| Breite Frontbereich F | 182 mm |
| Gesamtbreite G | 225 mm |
| Höhe des Körpers ohne Drehplatte H | 135 mm |
| Höhe der Spannfläche ohne Drehplatte I | 82,5 mm |
| Breite der Führungsbahn J | 116 mm |
| Abstand Aussenkante bis Innenfläche stehende Spannbacke K | 117 mm |
| Abstand Aussenkannte bis seitlichen Befestigungspunkt L | 210 mm |
| kleinster Spannbereich X | 0-100 mm |
| mittlerer spannbereich Y | 98-200 mm |
| größter Spannbereich Z | 198-300 mm |
| Spannkraft Kgf | 4500 Nm |
| Gewicht | 53,50 kg |
| Abmessungen | der Verpackung 820x235x170 mm |
