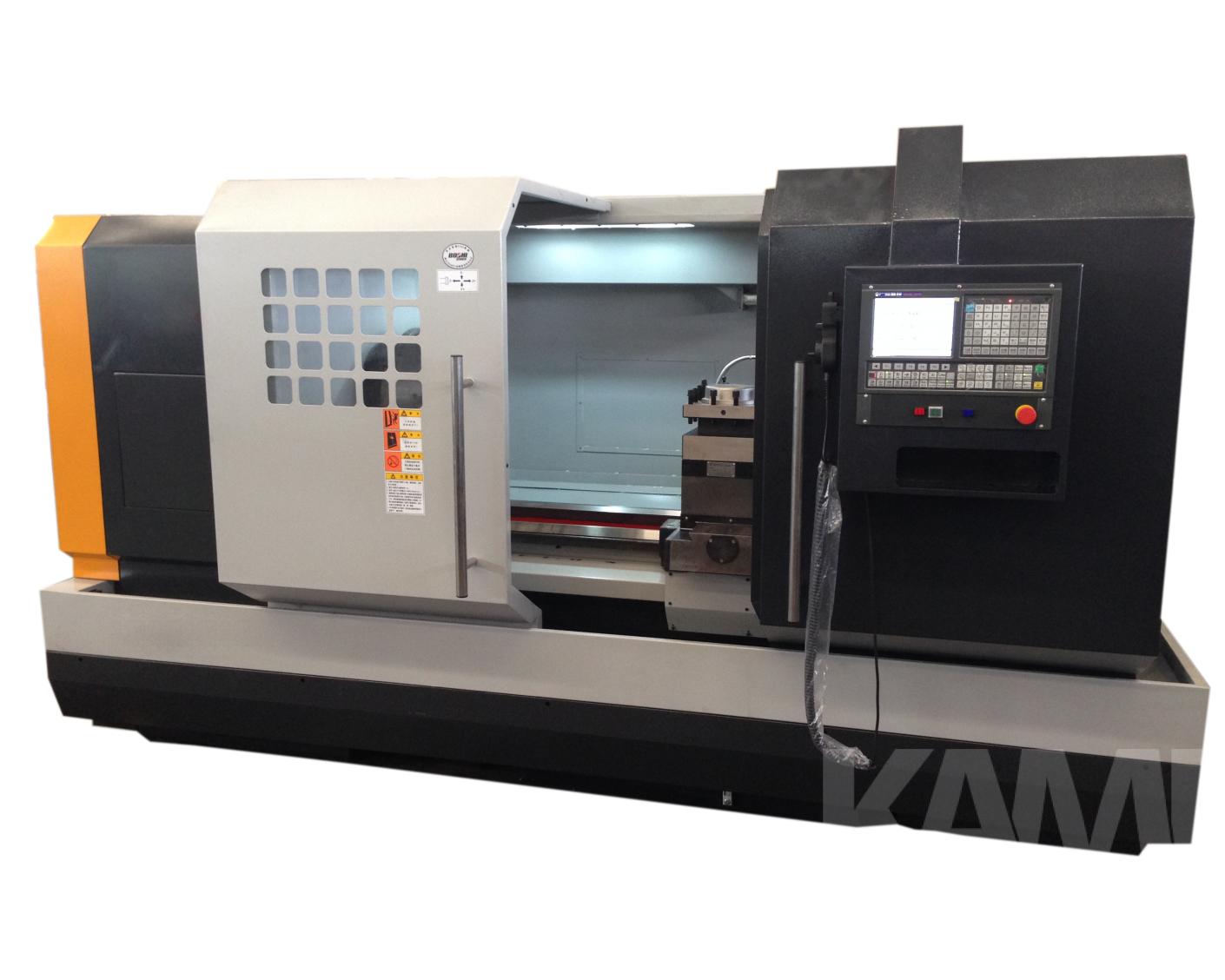

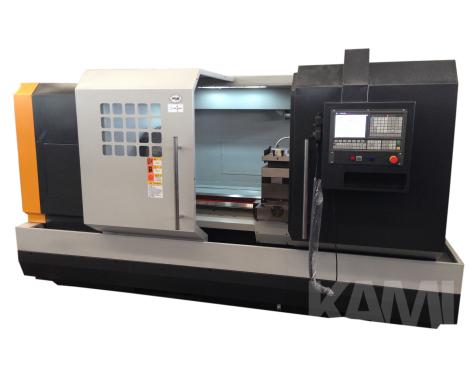

Zyklendrehmaschine - DKM 800.3 ZS
Abbildung ähnlich

DKM 800.3 ZS

Zyklendrehmaschine

Zyklendrehmaschine mit 4 fach Werkzeugwechsler und starkem 11 kW Servomotor und 3 Getriebestufen.Die Wiederholgenauigkeit des Werkzeugwechslers liegt bei 0,008 mm.Hohe Eilganggeschwindigkeit von X=6 m/min und Z=7 m/min.


Technische Daten

Spitzenhöhe 400 mm
Spitzenweite
Umlaufdurchmesser über Bett 800 mm
Umlaufdurchmesser über Support 480 mm
Bettbreite 560 mm
Spindelbohrung 105 mm
Spindelnase A1-11
Drehzahlbereich 20 - 1120 U/min 3 Getriebestufen
Verfahrweg X-Achse 390 mm
Verfahrweg Z-Achse 1760 mm
Eilgang Z-Achse 7 m/min
Eilgang X-Achse 6 m/min
Wiederholgenauigkeit +/-0.01 mm
Positioniergenauigkeit 0.02 mm
Rundlaufgenauigkeit der hauptspindel +/- 0.009
Z-Achse Antriebsmotor AC-Servo 2,5 kW
X-Achse Antriebsmotor AC Servo 1,8 kW
Pinolendurchmesser 100 mm
Pinolenweg 250 mm
Pinolenaufnahme Morse Konus 5
Motorleistung Hauptspindel 11 kW
Gewicht 6.400,00 kg
Abmessungen 5500x1680x2000 mm

Dokumente

Ausstattung

  • 4-fach elektrischer Werkzeugwechsler
  • autom. Zentralschmierung der Hauptspindel und Führungsbahnen
  • Fanuc Oi-MATE Steuerung alternativ Siemens 828D
  • 2 elektronische Handräder
  • RS-232 Schnittstelle
  • 2 Schiebetüren mit bruchsicherem Sichtfenstern und Späneschutz

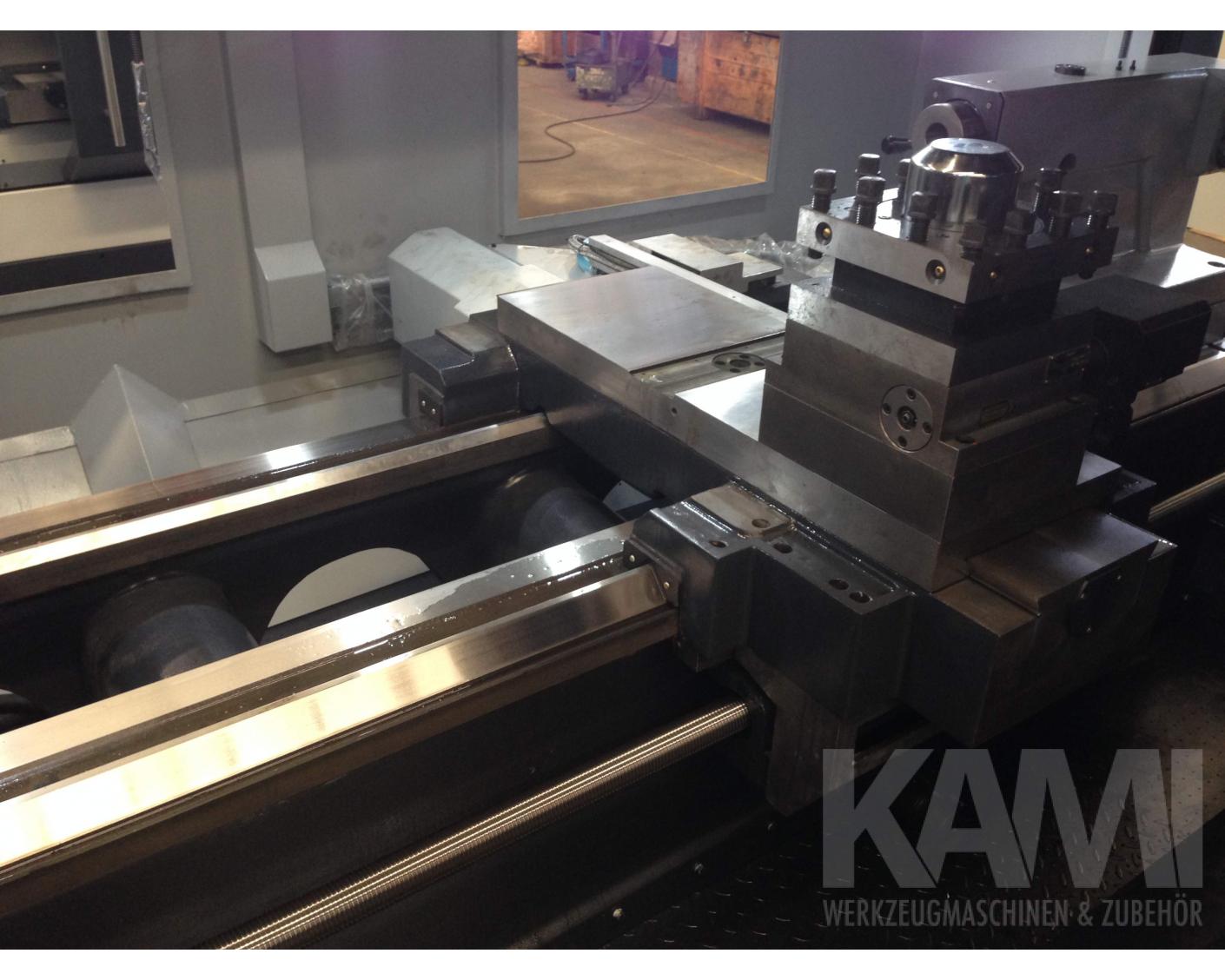

  • Führungen induktiv gehärtet, geschliffen und mit Turcite gegenbeschichtet
  • Kugelumlauflspindeln Güteklasse C3
  • 1 Set Maschinenfüße mit Nivellierung
  • 1 Set Werkzeugbox mit Bedienwerkzeug
  • Bedienungs- und Programmieranleitung in deutscher Sprache
  • Elektrische Ausführung 400 Volt 50Hz
  • Max. Werkstückgewicht mit Reitstock + Lünette 3500 Kg
  • Max. Werkstückgewicht mit Reitstock 1600 Kg
  • Max. Werkstückgewicht ohne feststehende Lünette und Reitstock: 500 Kg

Lieferumfang (Im Preis enthalten)

Kühlmitteleinrichtung,Ölkühlung der Hauptspindel,2 elektronische Handräder,Maschinenleuchte, Fanuc Oi-MATE Steuerung alternativ Siemens 828D, elektrischer 4-fach Werkzeugwechsler, autom. Zentralschmierung, Umhausung mit 2 Schiebetüren, Reduzierung der Hauptspindel auf Morse Konus 5, stehende Spitze, 1 Set Maschinenfüße mit Nivellierung, 1 Set Werkzeugbox mit Bedienwerkzeug

DKM 800.3 ZS
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
