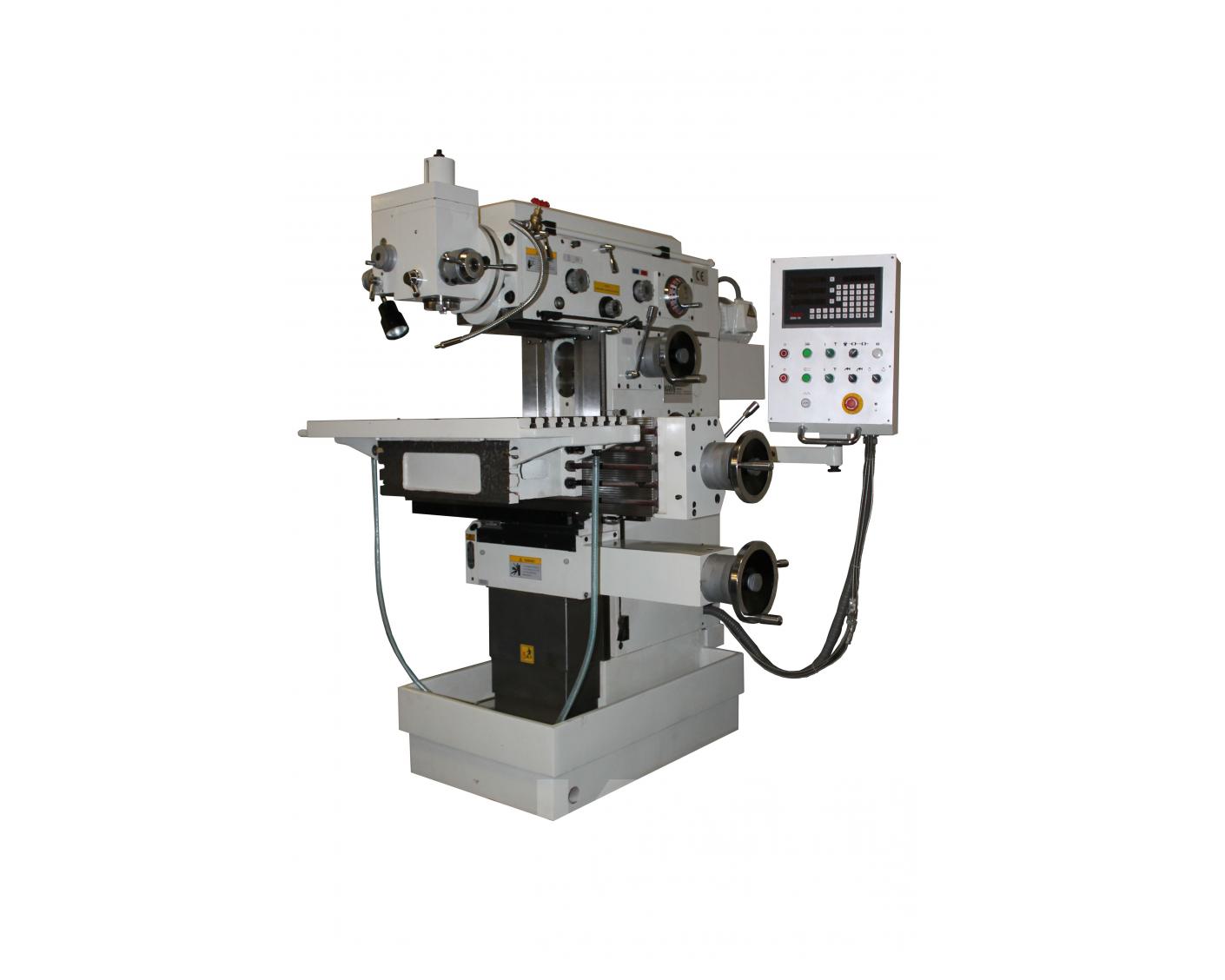

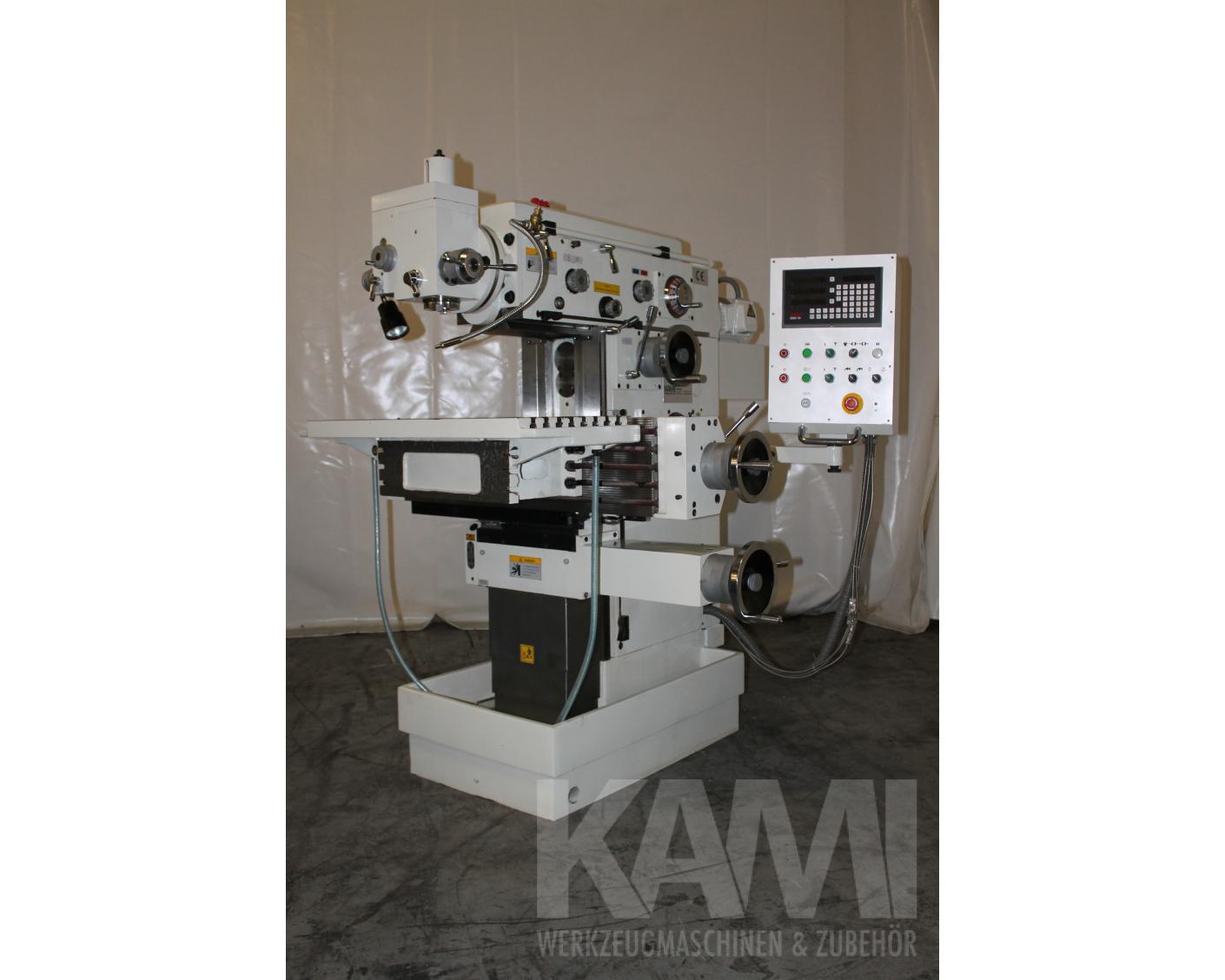

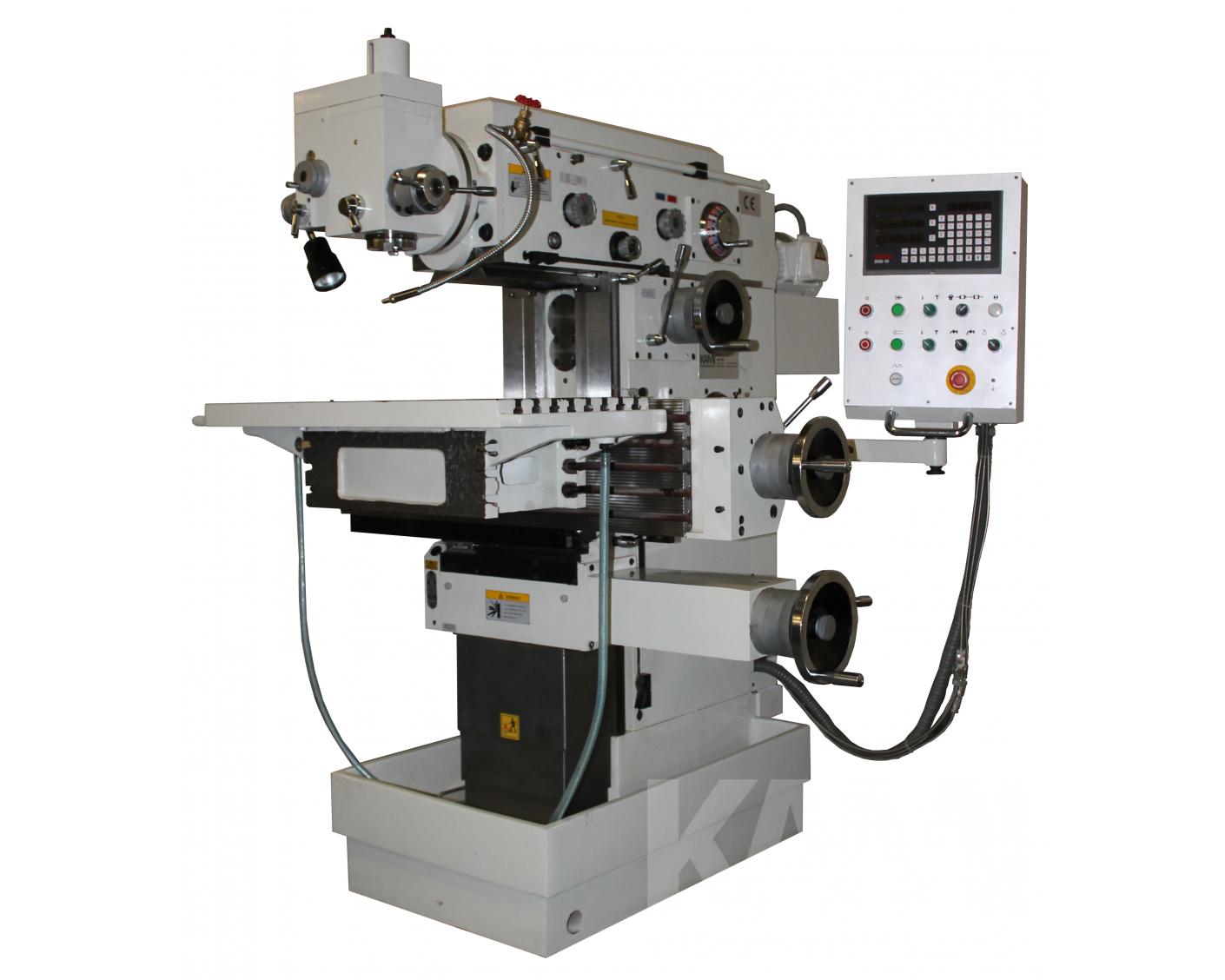

Werkzeugfräsmaschine - FKM 950A-1
Abbildung ähnlich

Werkzeugfräsmaschine

FKM 950A-1


Technische Daten

Tischgröße 800x400
Verfahrweg längs (x) 500 mm
Verfahrweg quer (y) 400 mm
Verfahrweg (z) 400 mm
Spindeldrehzahl 40 - 2000 U/min
Werkzeugaufnahme ISO 40
Pinolenhub 60 mm
Pinolenvorschübe 0,03 / 0,06 / 0,12 mm/U
Vorschubgeschwindigkeit X - Achse (18) 10 - 500 mm/min
Vorschubgeschwindigkeit Y - Achse (18) 10 - 500 mm/min
Vorschubgeschwindigkeit Z - Achse (18) 10 - 500 mm/min
Eilgang X-Achse 1200 mm/min
Eilgang Y-Achse 1200 mm/min
Eilgang Z-Achse 1200 mm/min
Ausladung max. 540 mm
T-Nutengröße 8 x 14 x 63 mm
Motorleistung 3,0 kW 400 Volt
Gewicht 1,400.00 kg
Abmessungen 1390 x 1430 x 1820 mm mm

Dokumente

Ausstattung

  • 3-stufiger automatischer Pinolenvoschub, manueller Pinolenvoschub
  • Separates feinstufiges Vorschubgetriebe für alle Achsen mit eigenem Antriebssystem Eilgang in allen Achsen
  • Fein abgestimmtes 18-stufiges Hauptspindelgetriebe mit direkter Kraftübertragung für hohen Drehmoment
  • Vertikal-Fräskopf mit Spindelaufnahme ISO 40 mit manueller Werkzeugklemmung, beidseitig um 90° schwenkbar
  • Schwenkvorrichtung zur Demonatge des Vertikal-Fräskopfes
  • Horizontalspindel ISO 40 mit Horizontalgegenlager
  • Zuschaltbare Hauptspindelbremse mit Haltefunktion für einfachen Werkzeugwechsel
  • Präzisionsgeschliffene Qualitäts-Zahnräder (Im Ölbad laufend für geräuscharmen Betrieb)
  • Schwenkbares Steuerpult mit integrierter 3-Achsen Digitalanzeige
  • Mechanische Sicherheits-Handräder in allen Achsen
  • Integriertes Kühlmittelsystem und automatische Zentralschmierung
  • Gehärtete Führungen für lange Lebensdauer und Präzision
  • Horizontaler und vertikaler Arbeitstisch mit T-Nuten
  • (gehärtet und präzisions-feingeschliffen für eine lange Lebensdauer)

Lieferumfang (Im Preis enthalten)

Spänewanne, Gegenhalter optionales Zubehör: 3-Achsen Einbaurundtisch, Rundteiltisch 315mm, Teilapparat inkl. Gegenhalter, Maschinenschraubstock 160 mm, Nutenstosskopf

Dokumente

FKM 950A-1
29.800,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
