Tischdrehmaschine - DKM 280-1/500

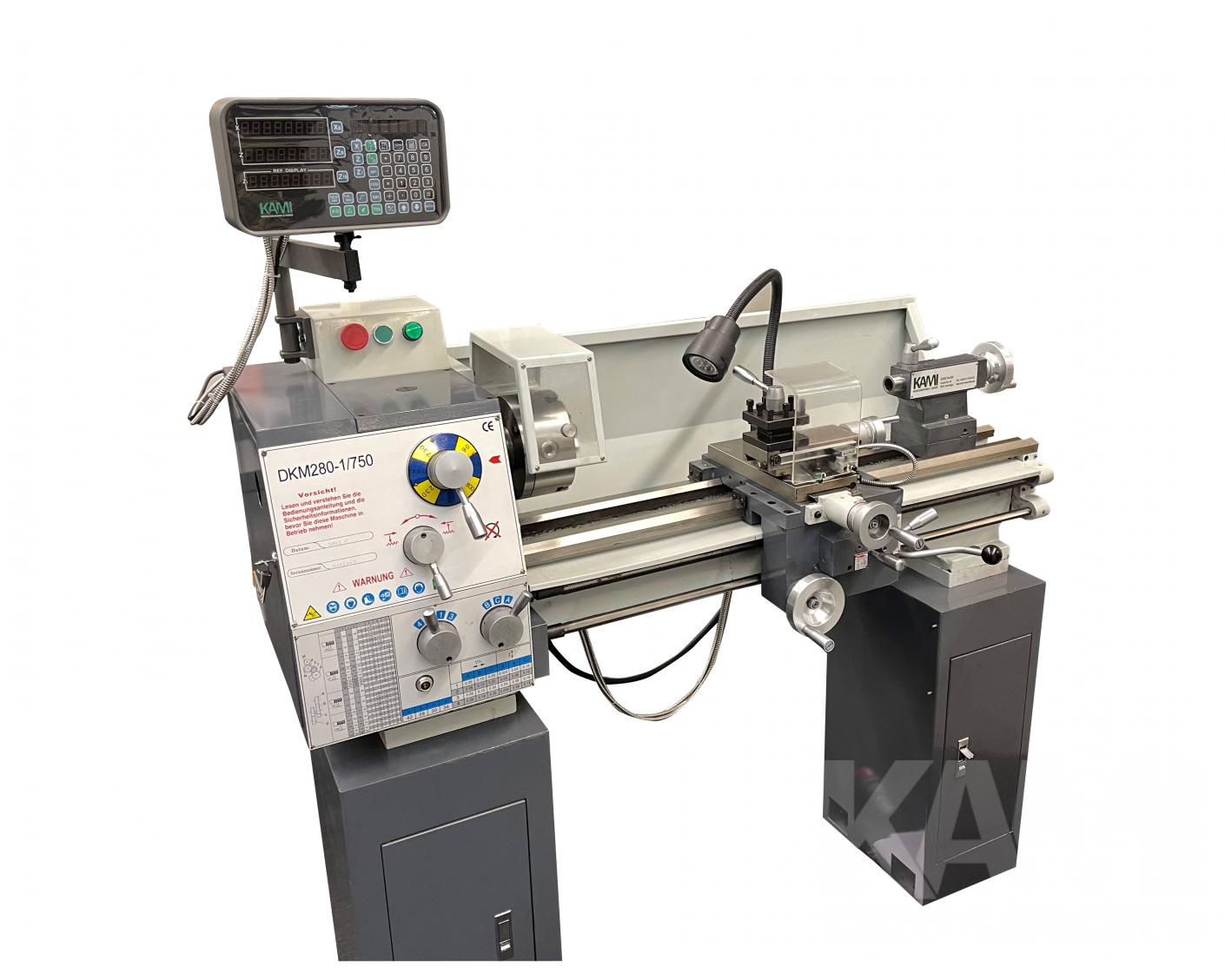

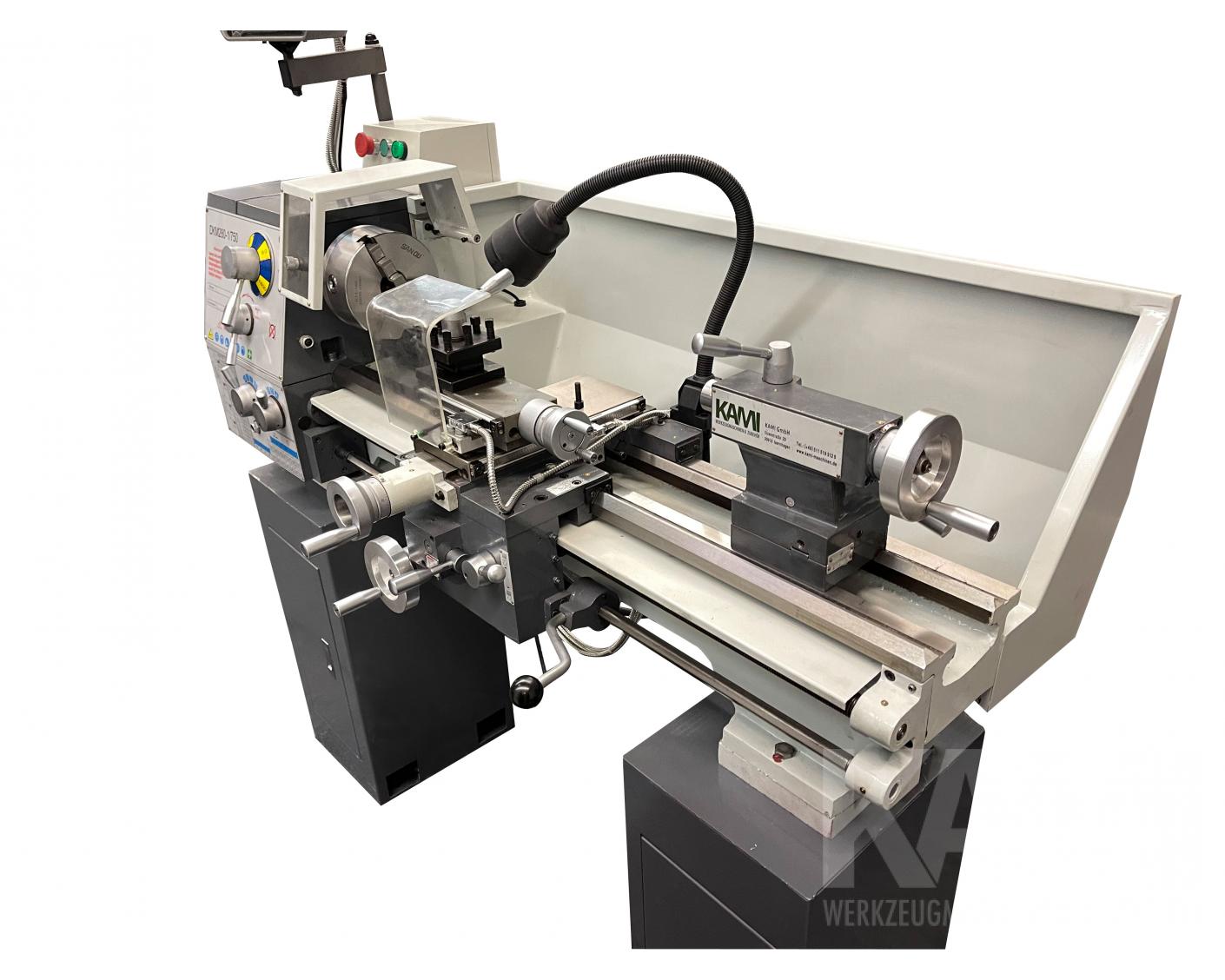

Abbildung ähnlich

DKM 280-1/500

Tischdrehmaschine

Tischdrehbank mit leistungsstarkem 0,75 kW Motor und autom. Vorschub in Längs- und Planachse. Geschliffene Zahnräder im Ölbad laufend für absolut geräuscharmen Lauf. Einteilung der Handräder 0,02 mm/Teilstrich für genaueres Positionieren der Achsen.


Technische Daten

Spitzenhöhe 140 mm
Spitzenweite 500 mm
Verfahrweg Z-Achse 500 mm
Verfahrweg X-Achse 160 mm
Verfahrweg Z0-Achse 75 mm
Vorschub Z-Achse 0.03 - 0.375 mm/U
Vorschub X-Achse 0.015 - 0.188 mm/U
Bettbreite 125 mm
Umlaufdurchmesser über Bett 280 mm
Umlaufdurchmesser über Support 165 mm
Spindelbohrung 38 mm
Drehzahlbereich 90-1800 U/min in 8 Stufen
Metrische Gewinde 0,2 - 3,5 mm (18 Stufen)
Zollgewinde 4 1/2 - 48 TPI (34 Stufen)
Modulgewinde 0,2 - 1,75 (16 Stufen)
Diamentral 16 - 120DP (24 Stufen)
Schwenkbereich Oberschlitten +-45°
Verfahrweg Längs 700 mm
Verfahrweg Plan 120 mm
Pinolenaufnahme Morse Konus 3
Pinolenweg 60 mm
Motorleistung 0,75kW/400 Volt
Gewicht 240,00 kg
Abmessungen 1200 x 650 x 1200 mm mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8606
  • 38 mm Spindeldurchlass
  • einstellbare Führungsbahnen "durch einstellbare Leisten"
  • gehärtete und geschliffene Zahnräder für geräuscharmen Lauf
  • 3 Achsen digitales Messsystem

Lieferumfang (Im Preis enthalten)

3-Backenfutter 160 mm, Wechselrädersatz, 3-Achsen digitales Messsystem, 1 x MK 5 stehende Spitze, 1 x MK 3 stehende Spitze, je 1 Inbusschlüssel 4/5/6, Maulschlüssel 12-14,17-19, deutsche Betriebsanleitung

DKM 280-1/500
ab 3.500,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
