Highlights
- elektromagnetisch gebremste Hauptspindel
- 105 mm Spindelbohrung
- Ausgereifte Getriebekonstruktion zur Übertragung der Motorleistung in hohe Drehmomente und starke Schnittkräfte

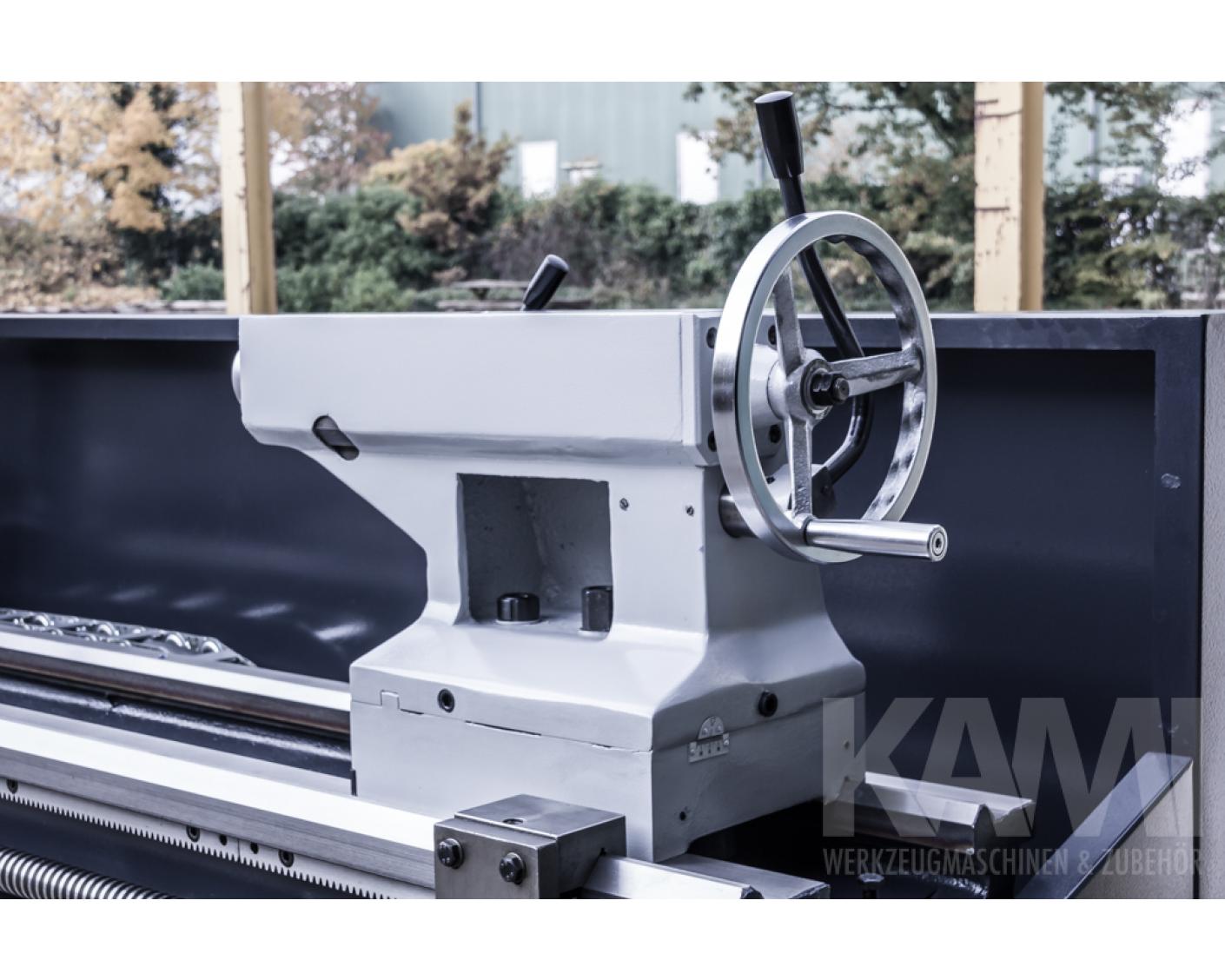

- Reitstockkonstruktion mit großer Ausladung zur Bearbeitung von langen Wellen

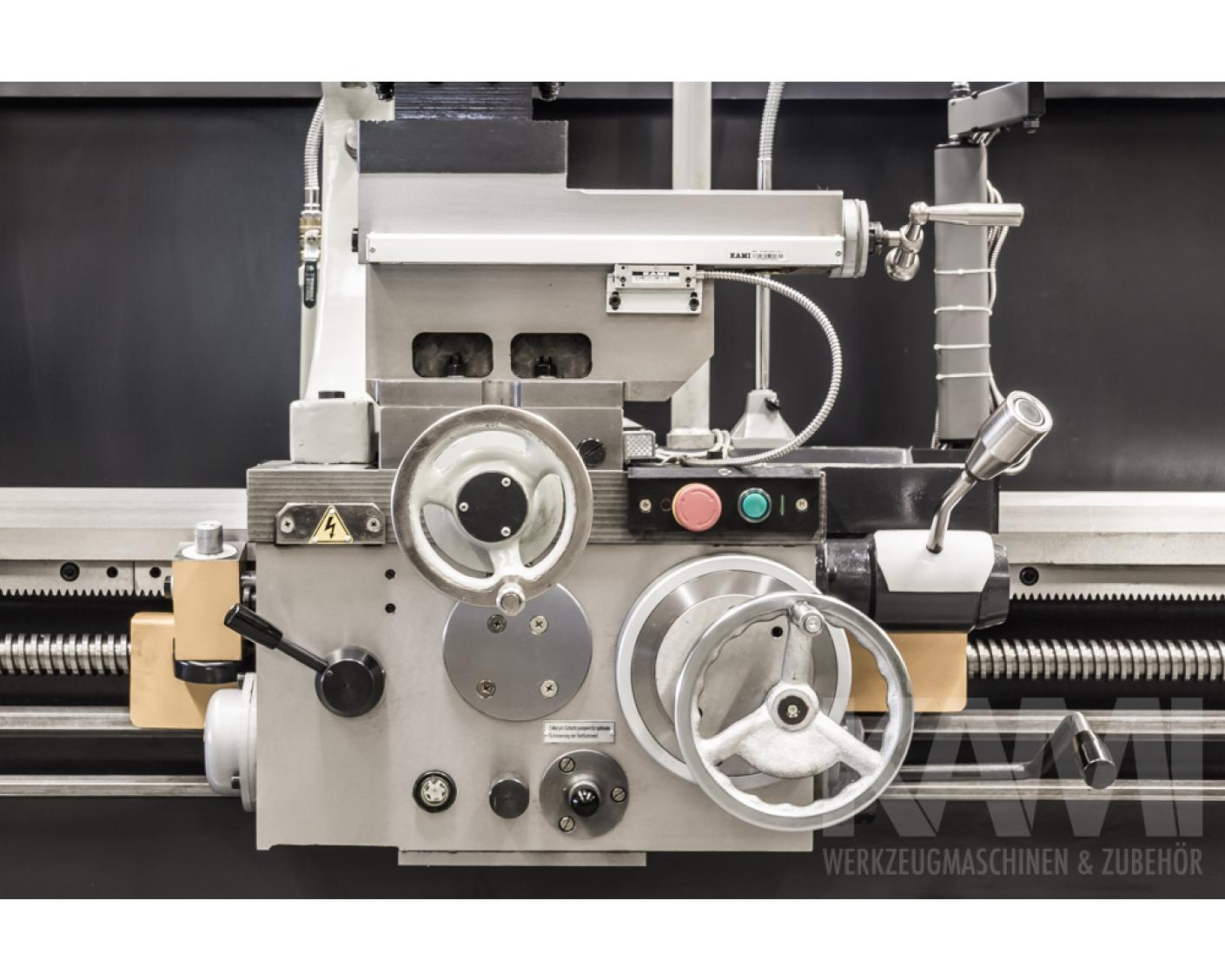

- Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion
Technische Daten
Spitzenhöhe | 400 mm |
Spitzenweite | |
Bettbreite | 500 mm |
Umlaufdurchmesser über Bett | 800 mm |
Umlaufdurchmesser in der Kröpfung | 1000 mm |
Umlaufdurchmesser über Support | 560 |
Spindelbohrung | 103 mm |
Spindelnase | DIN 55029 Camlock D1-8 |
Drehzahlbereich | 30 - 1400 U/min (12) |
Bereich Längsvorschübe | 0,063 - 2,52 mm/U (65 Stufen) |
Bereich Planvorschübe | 0,027 - 1,07 mm/U (65 Stufen) |
Metrische Gewinde | 1 - 14 mm (22 Stufen) |
Zollgewinde | 28 - 2 Gang/Zoll (24 Stufen) |
Modulgewinde | 0,5 - 7 mm (18 Stufen) |
Diametralgewinde | 56 - 4 DP (24 Stufen) |
Pinolendurchmesser | 90 mmm |
Pinolenweg | 150 mm |
Pinolenaufnahme | Morse Konus 5 |
Motorleistung | 7,5 kW |
Gewicht | 3,150.00 kg |
Abmessungen | 3800x1150x2000 mm |
Dokumente
Ausstattung
- Eilgang in Längs und Plan
- nachstellbare Hauptspindellager
- Zahnräder schräg verzahnt, gehärtet und geschliffen
- Lamellenkupplung nachstellbar
- Spindelkastenschmierung durch integrierte Pumpe
- Überlastkupplung im Schlosskasten
- Bettbrücke
- Spritzschutzblech

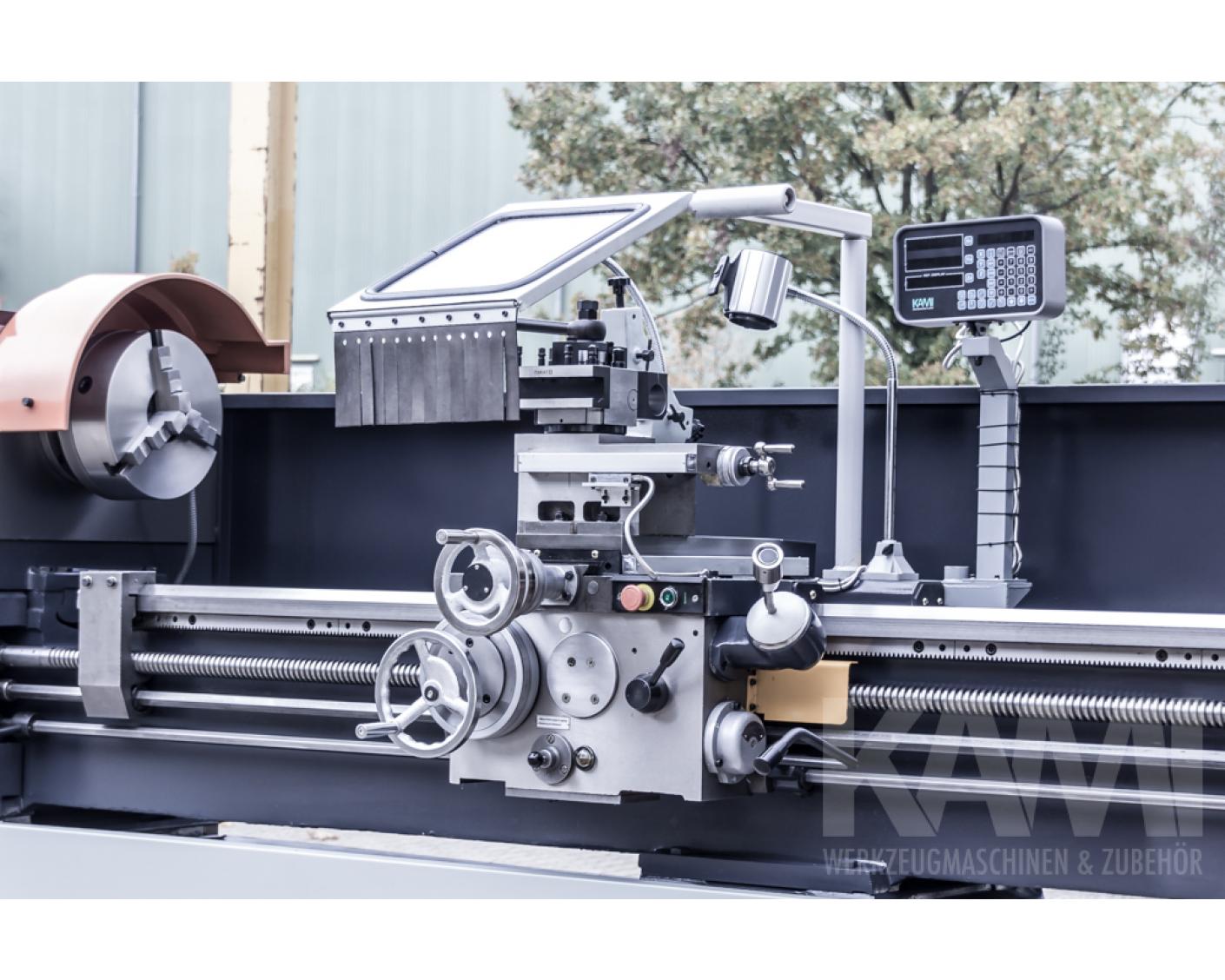

- 3 Achsen digitales Messsystem
- Kühlmitteleinrichtung
Lieferumfang (Im Preis enthalten)
3-Backenfutter 315 mm, 4 Backenplanscheibenfutter 500 mm, feste und mitlaufende Lünette
optionales Zubehör
- Drehfutter Kombinationsspannfutter K 62325 Preis auf Anfrage
- Schnellwechselstahlhalter Set Gr. C Schnellwechselstahlhalterset Multifix Gr. C ab 849,00 €
- Körnerspitze MK5/PHD mitlaufend ab 89,00 €
- Körnerspitzenset MK5 mitlaufend ab 129,00 €
- Drehfutter 4-B Drehfutter D=400, DIN6350, Guss ab 1.014,20 €
- Flansch Flansch DIN55029, D=315, D1-8 ab 329,30 €
- Flansch Flansch DIN55029, D=400, D1-8 ab 584,30 €
- Flansch Flansch DIN55029, D=500, D1-8 ab 584,30 €
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Sonstiges Zubehör Reduzierung MK5 - B18 ab 14,00 €
