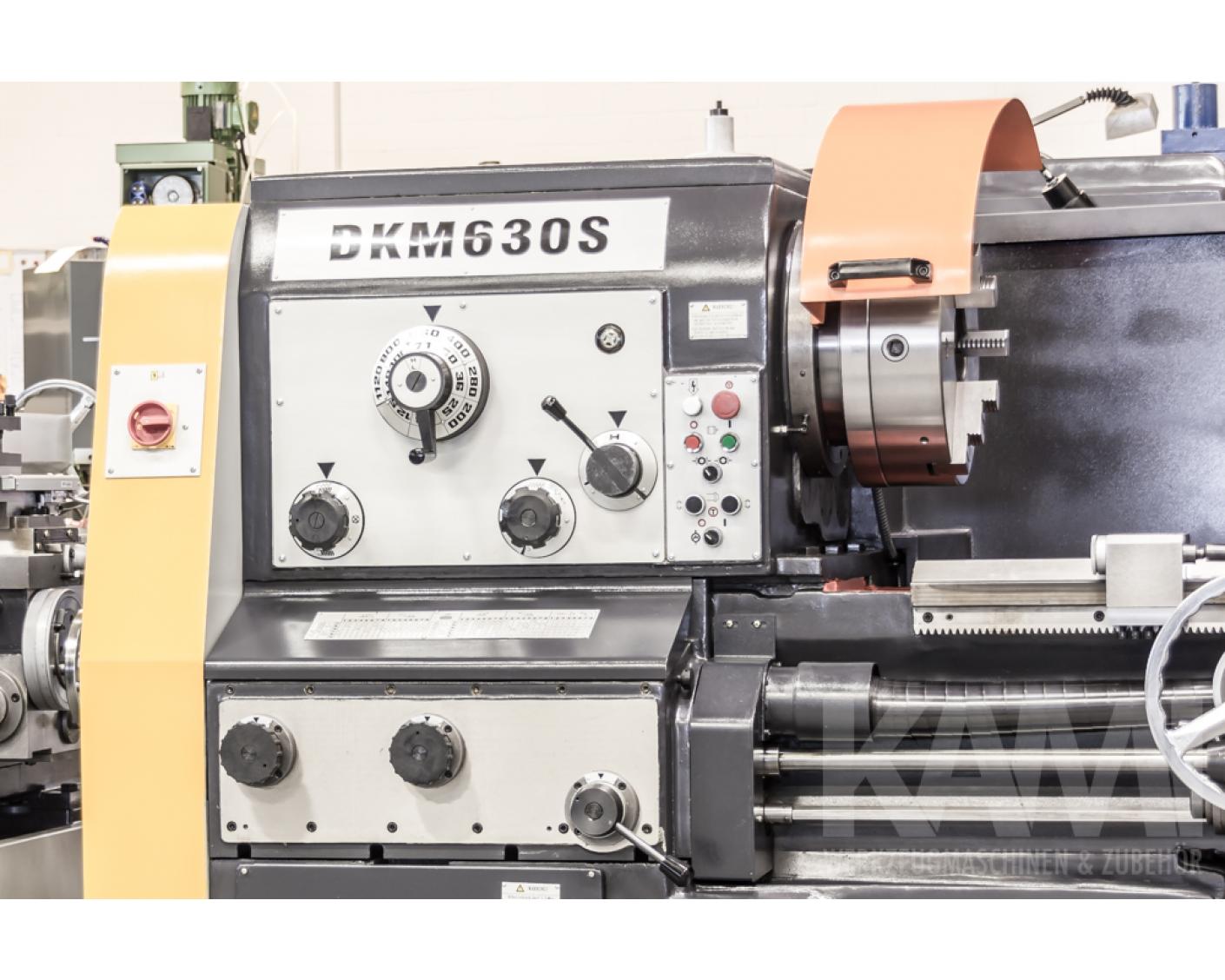

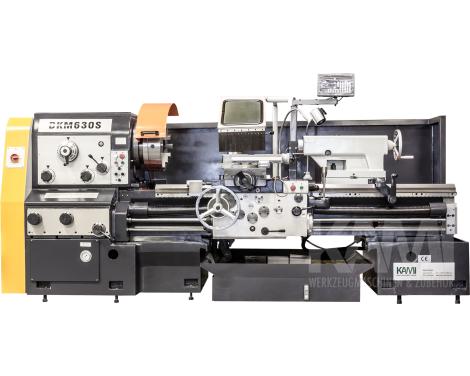

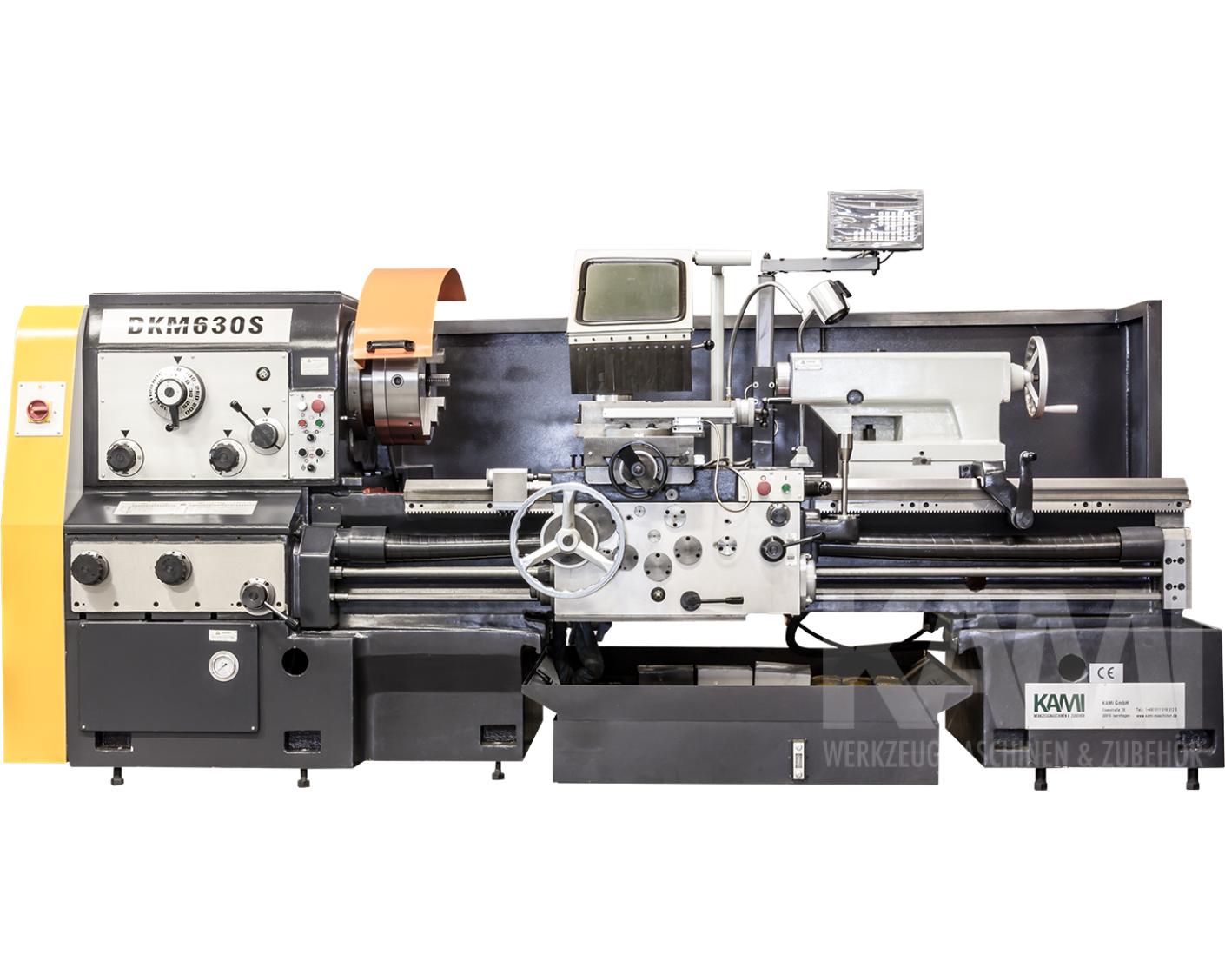

L+Z Drehmaschine - DKM 630 S
Abbildung ähnlich

DKM 630 S

L+Z Drehmaschine

Sie wollen auf Nummer sicher gehen? Kein Problem. Egal ob hartes Material , hohes Spannvolumen oder dauerhafte Belastungen durch Mehrschichtbetrieb. Kein Problem. Unsere DKM 630, das Arbeitstier unter unseren L+Z-Drehmaschinen. Arbeitet genau und zuverlässig wie sie es erwarten. Die Maschine bietet Ihnen durch ihre 550 mm Bettbreite, die optimale Kraftübertragung ihres 11 kW Motors und die guten Einstellmöglichkeiten des Getriebes universelle Einsatzmöglichkeiten kombiniert mit extrem hohen Drehmomenten und Schnittkräften.

Highlights

  • Hohe Zerspanungsleistung
  • Hydraulisches Kupplungs- und Bremssystem
  • Ausgereifte Getriebekonstruktion zur Übertragung der Motorleistung in
  • Hohe Drehmomente und starke Schnittkräfte
  • Verstärkte, steife Konstruktion für die Aufnahme von großen Schnittkräften

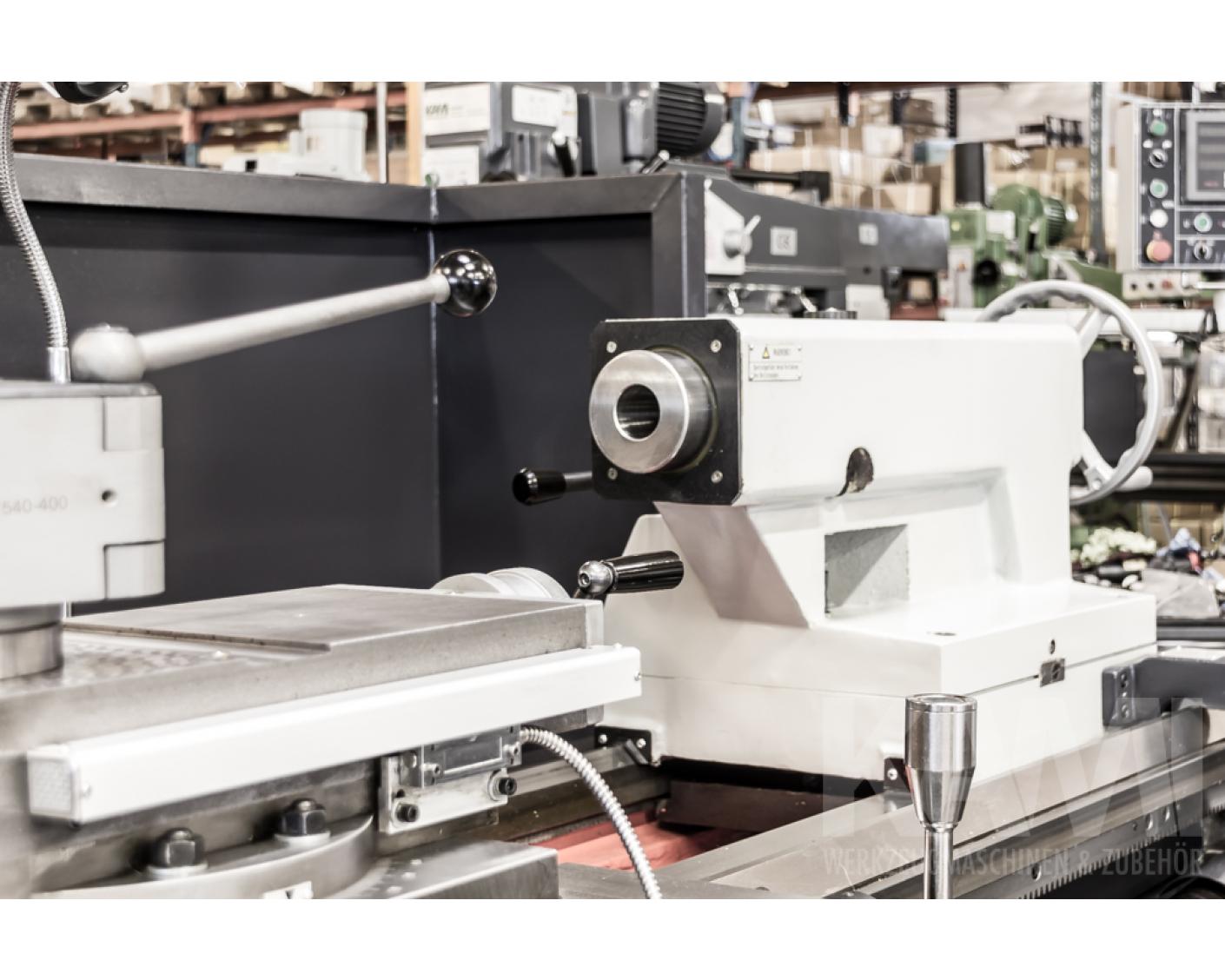

  • Reitstockkonstruktion mit großer Ausladung zur Bearbeitung von langen Wellen » Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion
  • Zentralschmierung für Bett, Schlosskasten, Planschlitten, Leitspindel

Technische Daten

Spitzenhöhe 315 mm
Spitzenweite
Umlaufdurchmesser über Bett 630 mm
Umlaufdurchmesser über Support 400 mm
Spindelbohrung 105 mm
Spindelnase DIN 55026 A1-11
Drehzahlbereich 12,5 - 1120 U/min (14 Stufen)
Bereich Längsvorschübe 0,062 - 7 mm/U (56 Stufen)
Bereich Planvorschübe 0,031 - 3,5 mm/U (56 Stufen)
Metrische Gewinde 0,5 - 28 mm (31 Stufen)
Zollgewinde 1 - 56 TPI (38 Stufen)
Modulgewinde 0,25 - 7 mm (21 Stufen)
Diametralgewinde 56 - 4 DP (27 Stufen)
Pinolendurchmesser 100 mm
Pinolenweg 250 mm
Pinolenaufnahme Morse Konus 5
Motorleistung 11 kW
Gewicht 5,300.00 kg
Abmessungen 5000 x 1260 x 1385 mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8606
  • Bettbreite 600mm
  • Spindelbohrung 100mm
  • hydraulisches Kupplungssystem
  • hydraulische Spindelbremse
  • Eilgang in Längs und Plan

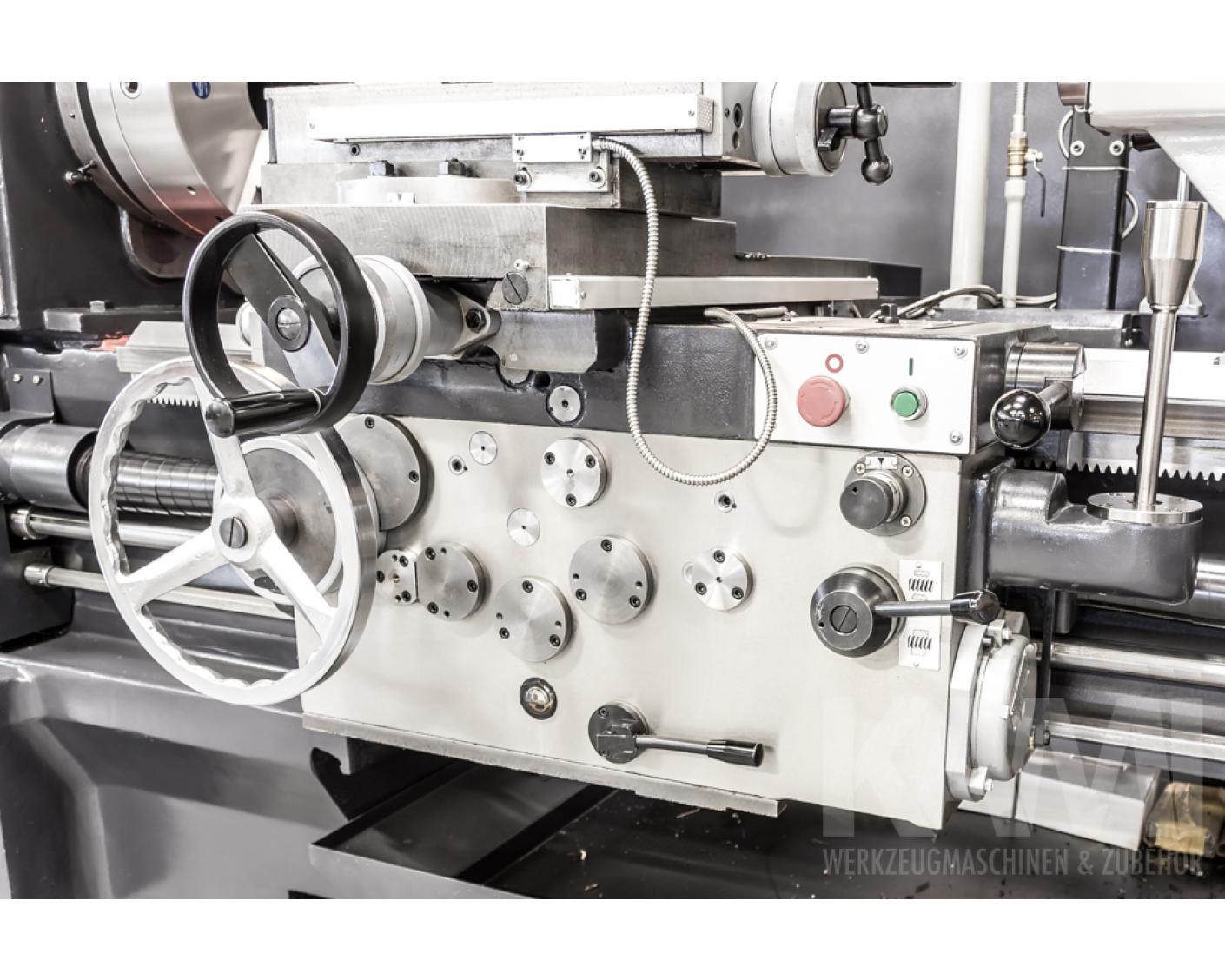

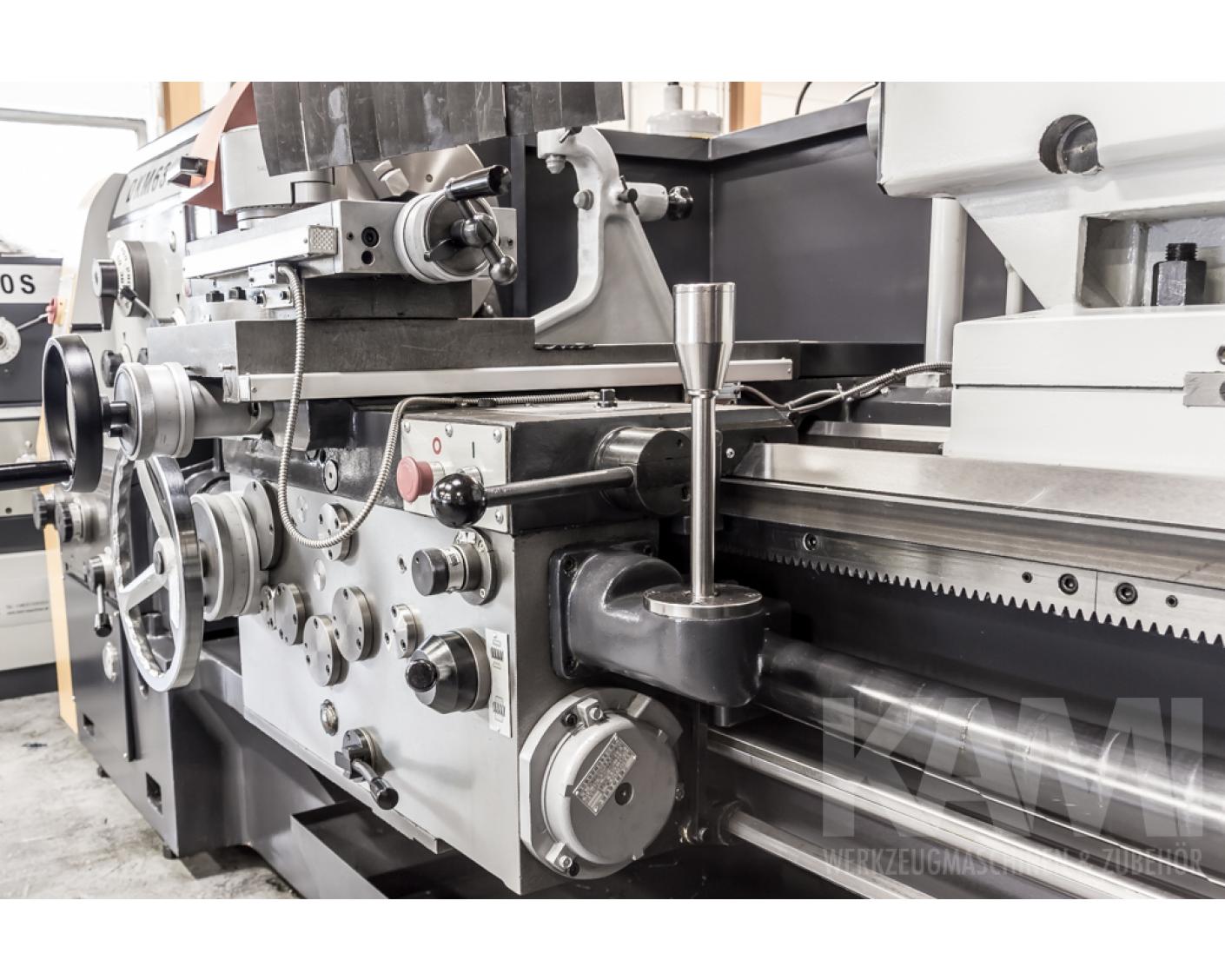

  • Überlastkupplung im Schlosskasten
  • nachstellbare Hauptspindellager
  • Zahnräder gehärtet und geschliffen
  • Spindelkastenschmierung durch integrierte Pumpe
  • manuelle Zentralschmierung für Bettbahn, Leitspindel und Support
  • Spritzschutzwand
  • 3-Achsen digitales Messsystem
  • Kühlmitteleinrichtung

Lieferumfang (Im Preis enthalten)

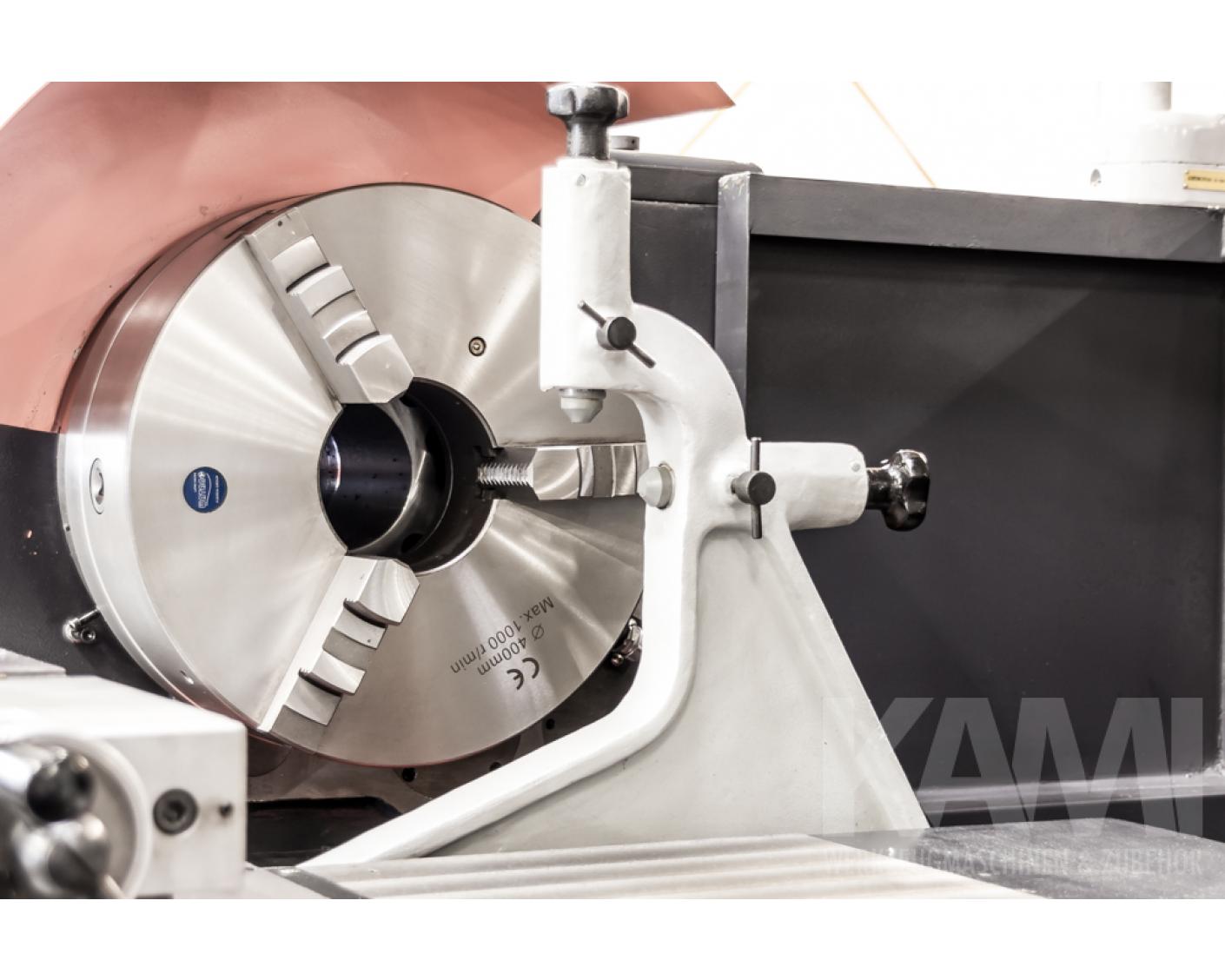

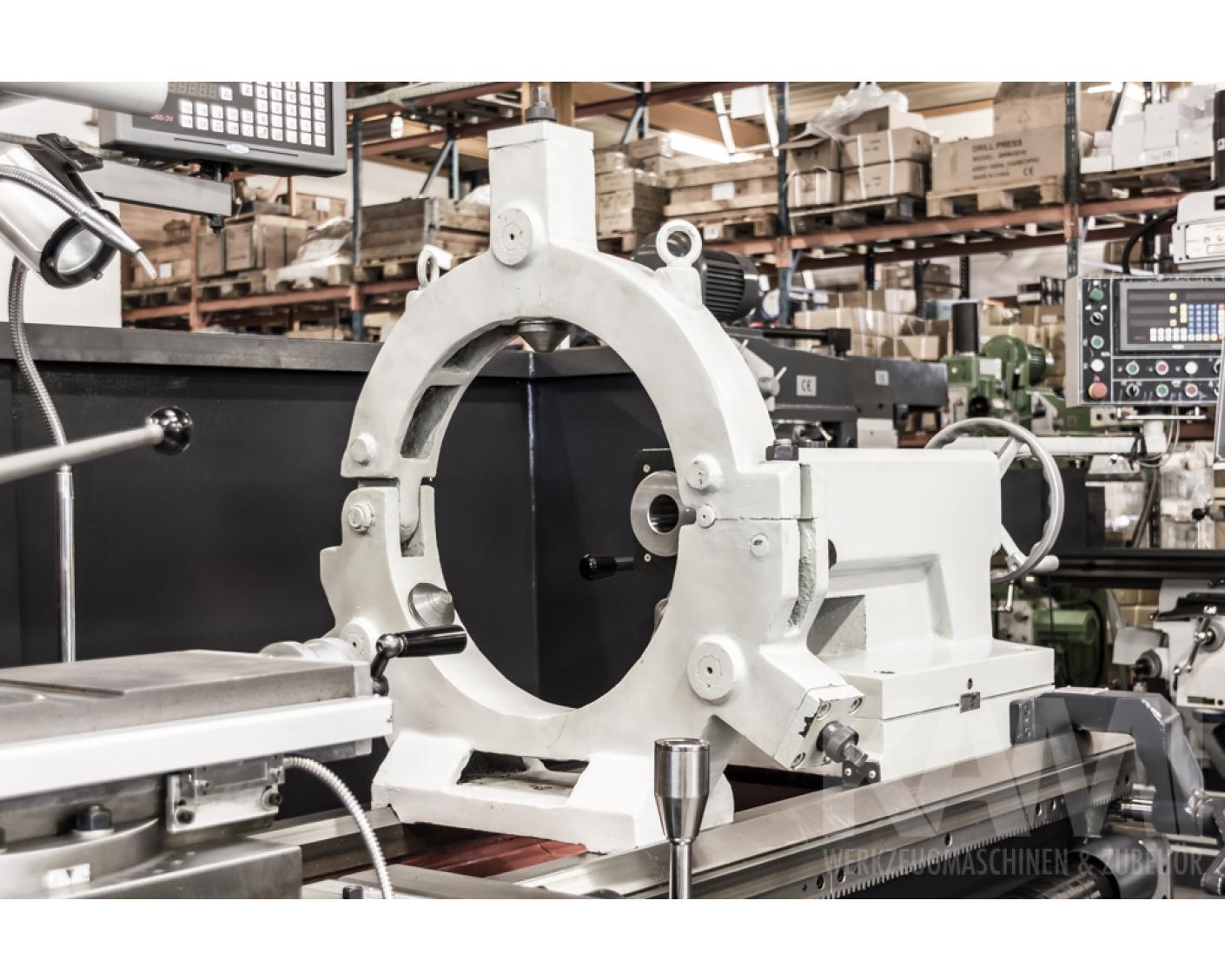

3-Backenfutter 315 mm, mitlaufende und stehende Lünette

DKM 630 S
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
