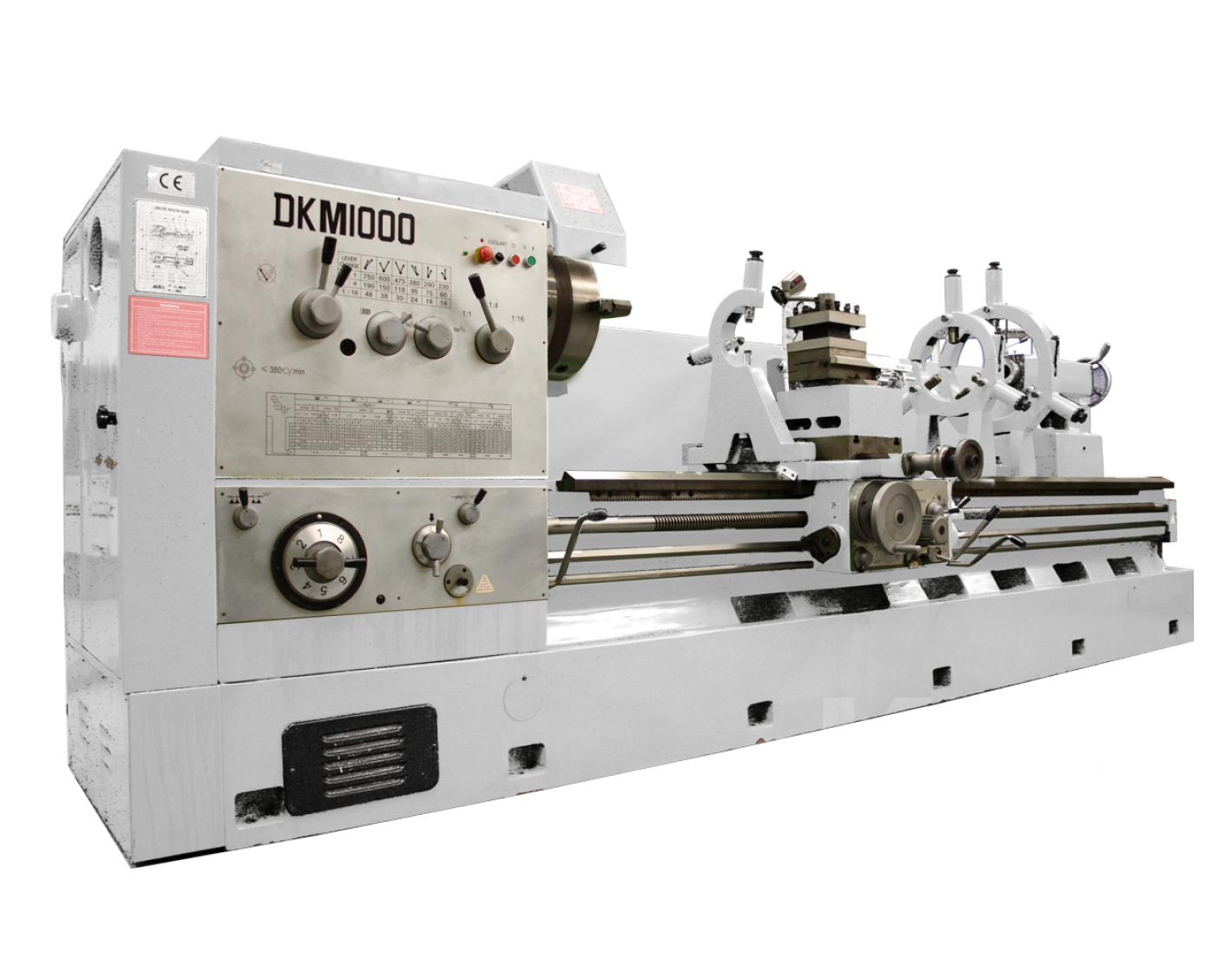

L+Z Drehmaschine - DKM 1000
Abbildung ähnlich

DKM 1000

L+Z Drehmaschine

Schwere L+Z Drehmaschine mit großer Spindelbohrung. Ideal für Schrupp- und Schlichtarbeiten bei großen Drehdurchmessern.


Technische Daten

Spitzenhöhe 500 mm
Spitzenweite
Bettbreite 550 mm
Umlaufdurchmesser über Bett 1000 mm
Umlaufdurchmesser in der Kröpfung 1240 mm
Umlaufdurchmesser über Support 705 mm
Spindelbohrung 120 mm
Spindelnase Camlock D1-15/MK6
Drehzahlbereich 18 Stufen 14 - 750 U/min (rückwärts) 24 - 857 U/min
Bereich Längsvorschübe (72) 0,048 - 22,8 mm/U
Bereich Planvorschübe (72) 0,03 - 7,2 mm/U
Metrische Gewinde (50) 1 - 240 mm
Zollgewinde (37) 14 - 1TPI
Modulgewinde (45) 0,5 - 60 mm
Diametralgewinde (27) 30 - 1 DP
Pinolendurchmesser 120 mm
Pinolenweg 205 mm
Pinolenaufnahme Morse Konus 6
Motorleistung 11 kW
Gewicht 5.700,00 kg
Abmessungen 4400 x 1820 x 1800 mm

Dokumente

Ausstattung

  • 120mm Spindelbohrung
  • Eilgang in Längs und Plan
  • Überlastkupplung im Schlosskasten
  • Lamellenkupplung nachstellbar
  • Getriebeschmierung durch Umlaufschmierung
  • manuelle Bettbahnschmierung
  • nachstellbare Hauptspindellager
  • Zahnräder gehärtet und geschliffen
  • Bettbrücke
  • Digitalanzeige

Lieferumfang (Im Preis enthalten)

Digitales Messsystem fertig montiert, 3-Backenfutter 315 mm, DIN 55029 4-Backenplanscheibenfutter 630 mm, feste Lünette 20 - 200 mm, mitlaufende Lünette 20 -135 mm, deutsche Betriebsanleitung

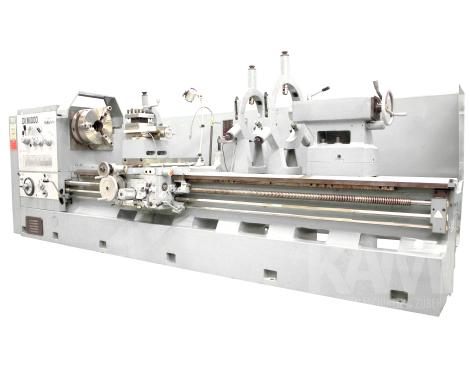

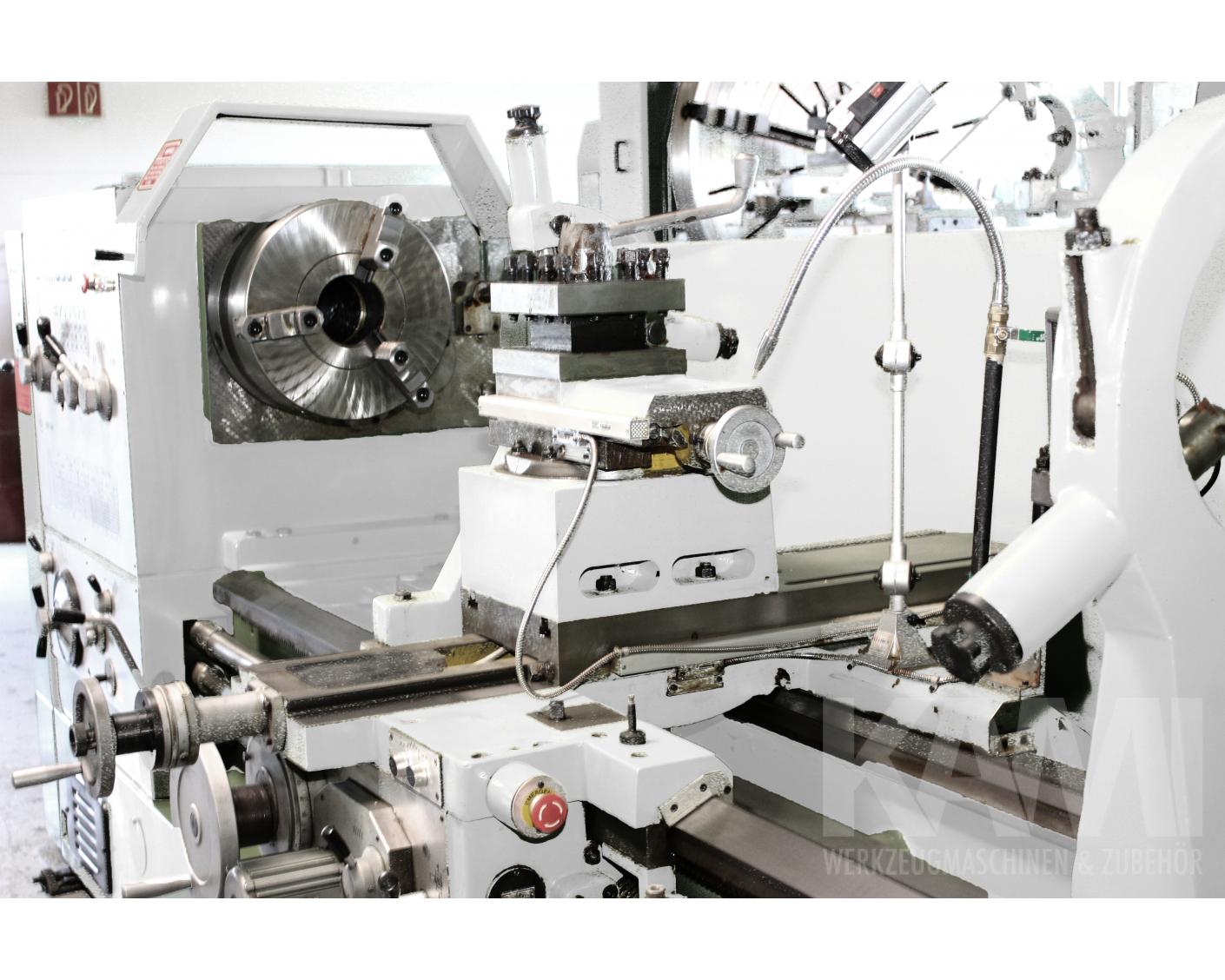

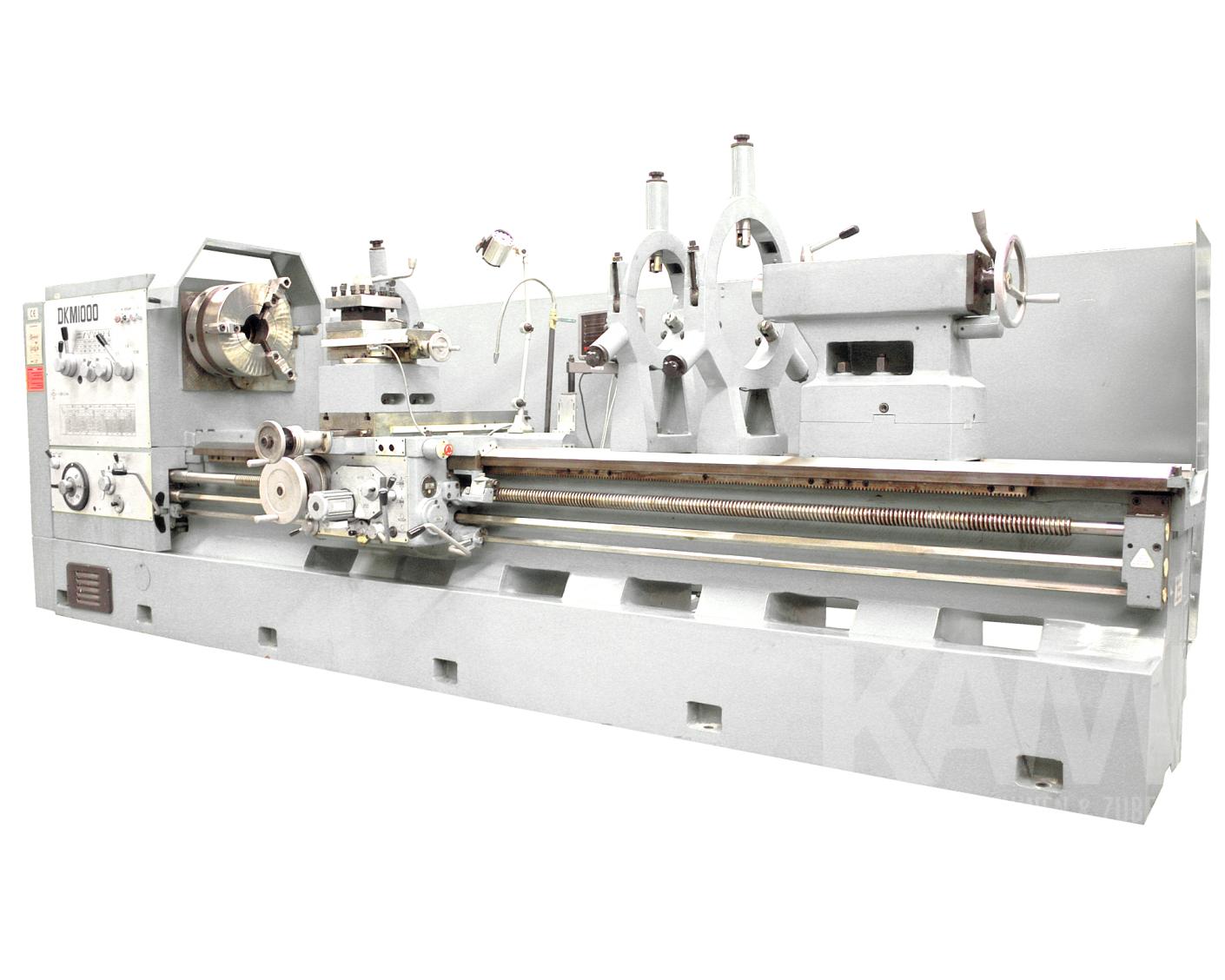

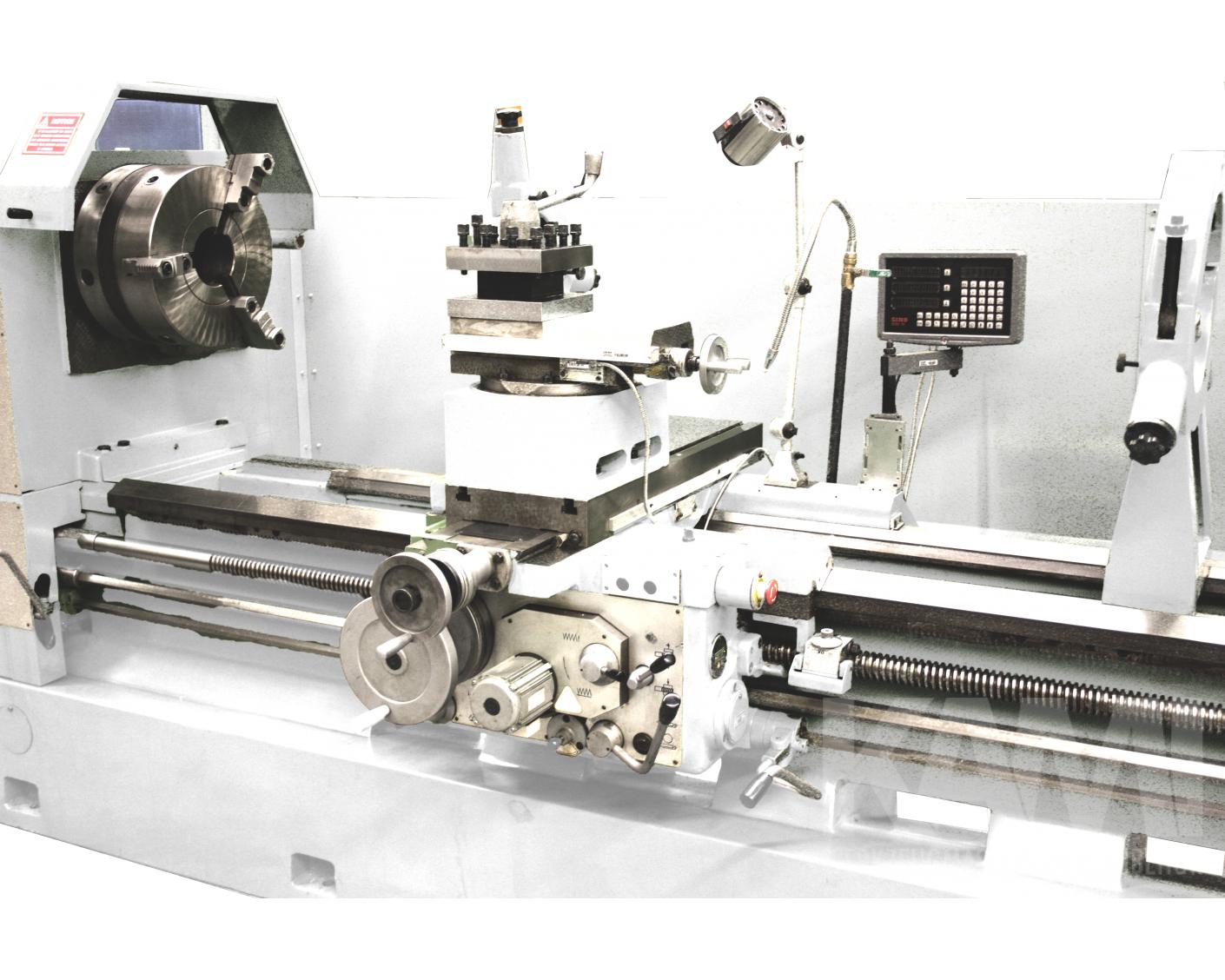

Bilder

DKM 1000
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
