Technische Daten
Tischgröße | 1320 x 320 mm |
Verfahrweg X-Achse manuell/automatisch | 750 mm automatisch/800 mm manuell |
Verfahrweg Y-Achse manuell/automatisch | 300 mm |
Verfahrweg Z-Achse manuell/automatisch | 400 mm |
Spindeldrehzahl | (12) 58 - 1800 U/min |
Werkzeugaufnahme | vertikal ISO 40 / horizontal ISO 50 |
Vorschubgeschwindigkeiten X-Achse | 22-420 mm/min |
Vorschubgeschwindigkeiten Y-Achse | 22-393 mm/min |
Vorschubgeschwindigkeiten Z-Achse | 6-112 mm/min |
Ausladung | 175 mm |
Abstand Spindelnase - Tisch | 0-400 mm |
Abstand Spindelnase - Säule | 175 mm |
T-Nutengröße | T14 |
Motolstg. Hauptmotor | 4kW |
Motolstg. Vorschubmotor/Z-Achsmotor | 0,55/0,75 kW |
Motolstg./Durchfluss Kühlpumpe | 90 W/25 l/min |
Gewicht | 2,100.00 kg |
Abmessungen | 1900 x 1720 x 1750 mm |
Dokumente
Ausstattung
- präzise Rechteckführungen
- schwenkbarer Fräskopf 90° Links/Rechts
- Zentralschmierung
- großdimensionierter Frästisch (1325 x 360 mm)
- autom. Vorschub + Eilgang für X+Y Achse
- Z-Achse Positioniermotor für schnelles justieren
- massive Graugusskonstruktion stark verippt für vibrationsfreies Arbeiten

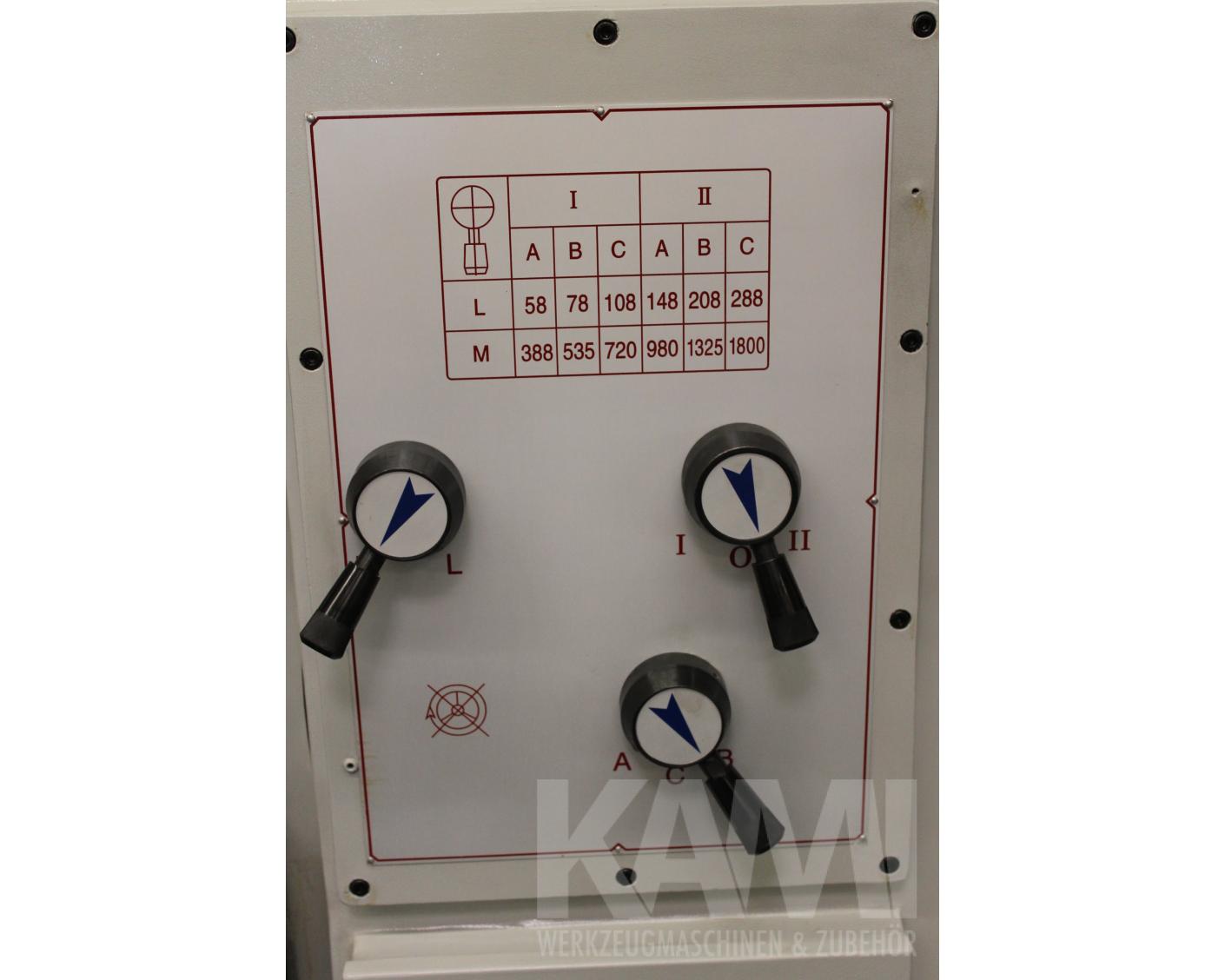

- Getriebeschaltung für den Drehzahlwechsel
- im Ölbad laufende Getriebezahnräder gehärtet und geschliffen
- schwenkbares Bedienpult

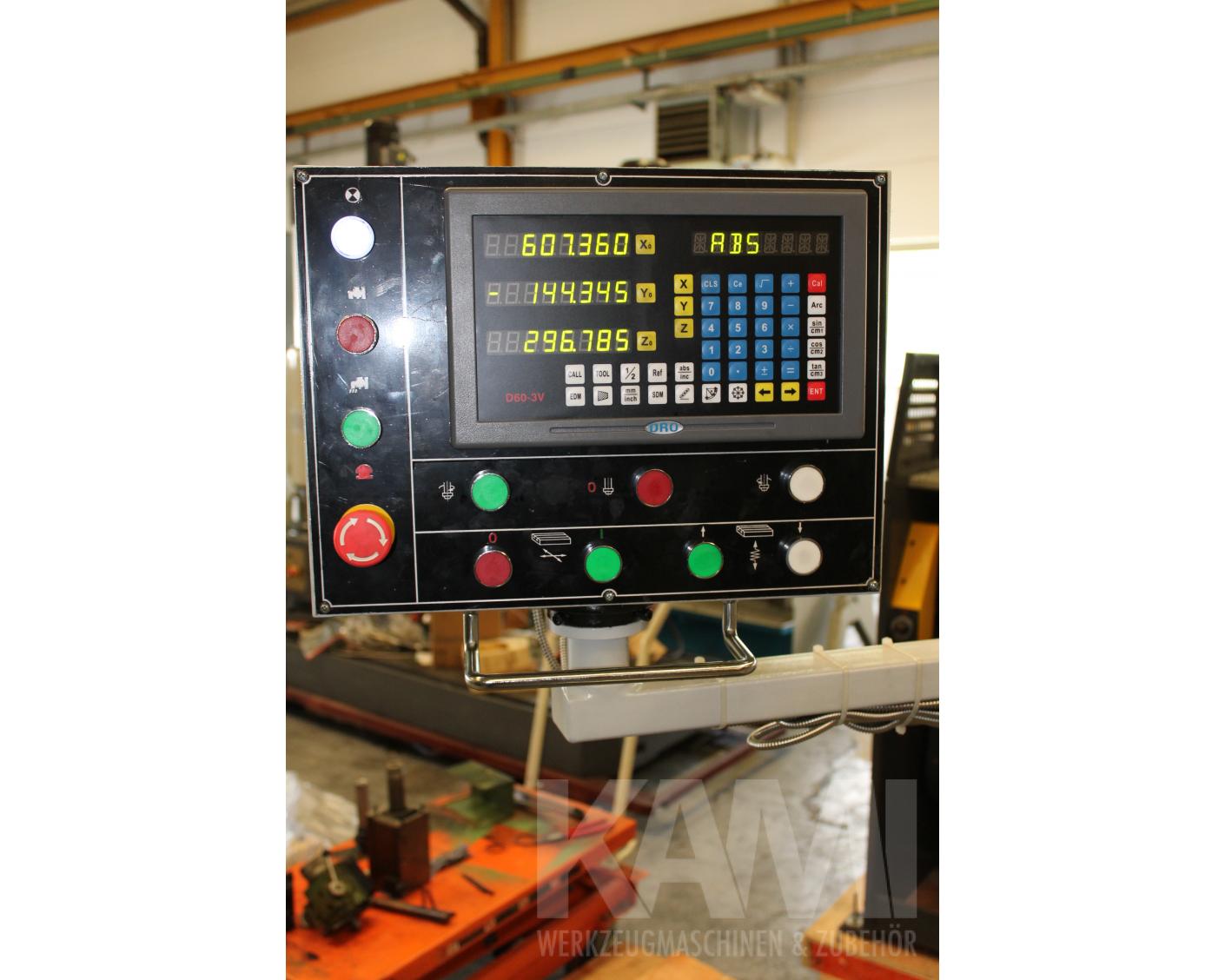

- 3-Achsen Digitalanzeige
Lieferumfang (Im Preis enthalten)
ISO 40 Spannzangenfutter mit Zangen, Reduzierhülse MK4, Fräsdorn 750mm/27mm, Fräsdorn 750mm/40 mm, Kühlmitteleinrichtung,3-Achsen digitales Messsystem fertig montiert
optionales Zubehör
- Universal Bohr- und Ausdrehkopf ISO 40 Preis auf Anfrage
- KAF Dorn ISO40 D-27mm ab 52,00 €
- KAF Dorn ISO40 D-22mm ab 52,00 €
- KAF Dorn ISO40 D-27mm DIN69871 ab 52,00 €
- Reduzierung ISO40 auf B16 ab 24,00 €
- Reduzierung ISO40 auf B18 ab 24,00 €
- Reduzierung SK40 auf MK3 ab 25,00 €
- Reduzierung SK40 auf MK4 DIN69871 Preis auf Anfrage
- Planmesserkopf 45 Grad - 100mm/6 ab 149,00 €
- Planmesserkopf 45 Grad - 50mm/4 Preis auf Anfrage
- Planmesserkopf 45 Grad - 80mm/5 ab 105,00 €
- Planmesserkopf 45 Grad - 63mm/5 ab 98,00 €
- Schaftfräserset TIN beschichtet DIN 844B ab 129,00 €
- Spannwerkzeugsortiment T14 ab 48,50 €
- Vertikal Horizontal Rundteiltisch HV 200 ab 369,00 €
- Parallelunterlagen L=125mm Preis auf Anfrage
- Magnetplatten Magnetplatten 250x600 Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B16, 1-13mm ab 19,00 €
- Bohrzubehör Schnellspannbohrfutter B18 3-16mm Preis auf Anfrage
- Bohrzubehör Schnellspannbohrfutter B18 1-16mm ab 25,00 €
- Messwerkzeug Messuhr 0-25 mm ab 28,50 €
- Messwerkzeug Fühlhebelmessgerät 560-002 ab 34,00 €
- Maschinenfüsse Maschinenfuss D-200 mm Preis auf Anfrage
- ISO 40 Werkzeugablage Kunststoff 7 fach ab 58,50 €
- 1 Satz Ersatzbacken für Schraubstock ELV 150 ab 22,00 €
