Konsolfräsmaschine - FKM 5100-1
Abbildung ähnlich

Konsolfräsmaschine

FKM 5100-1

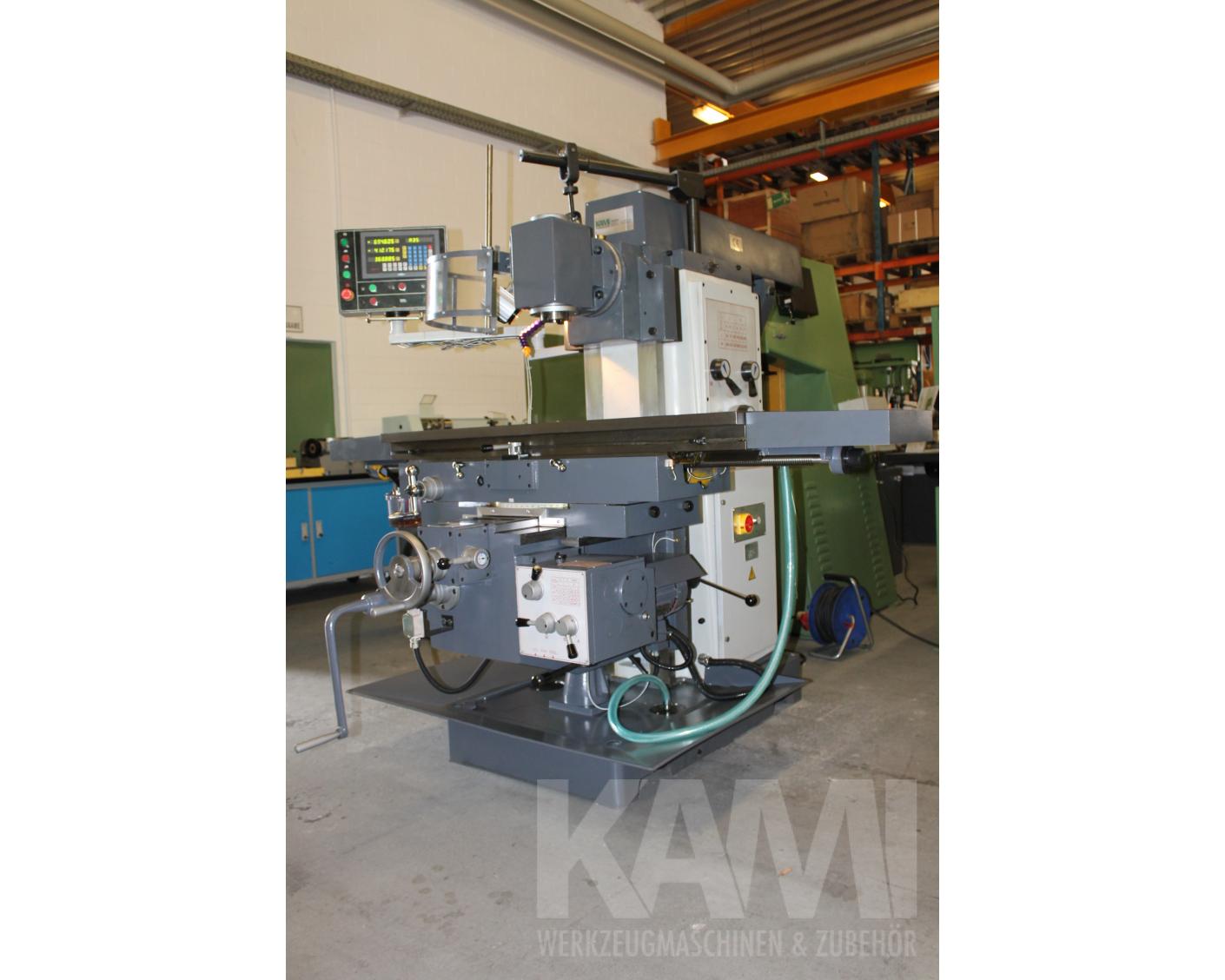

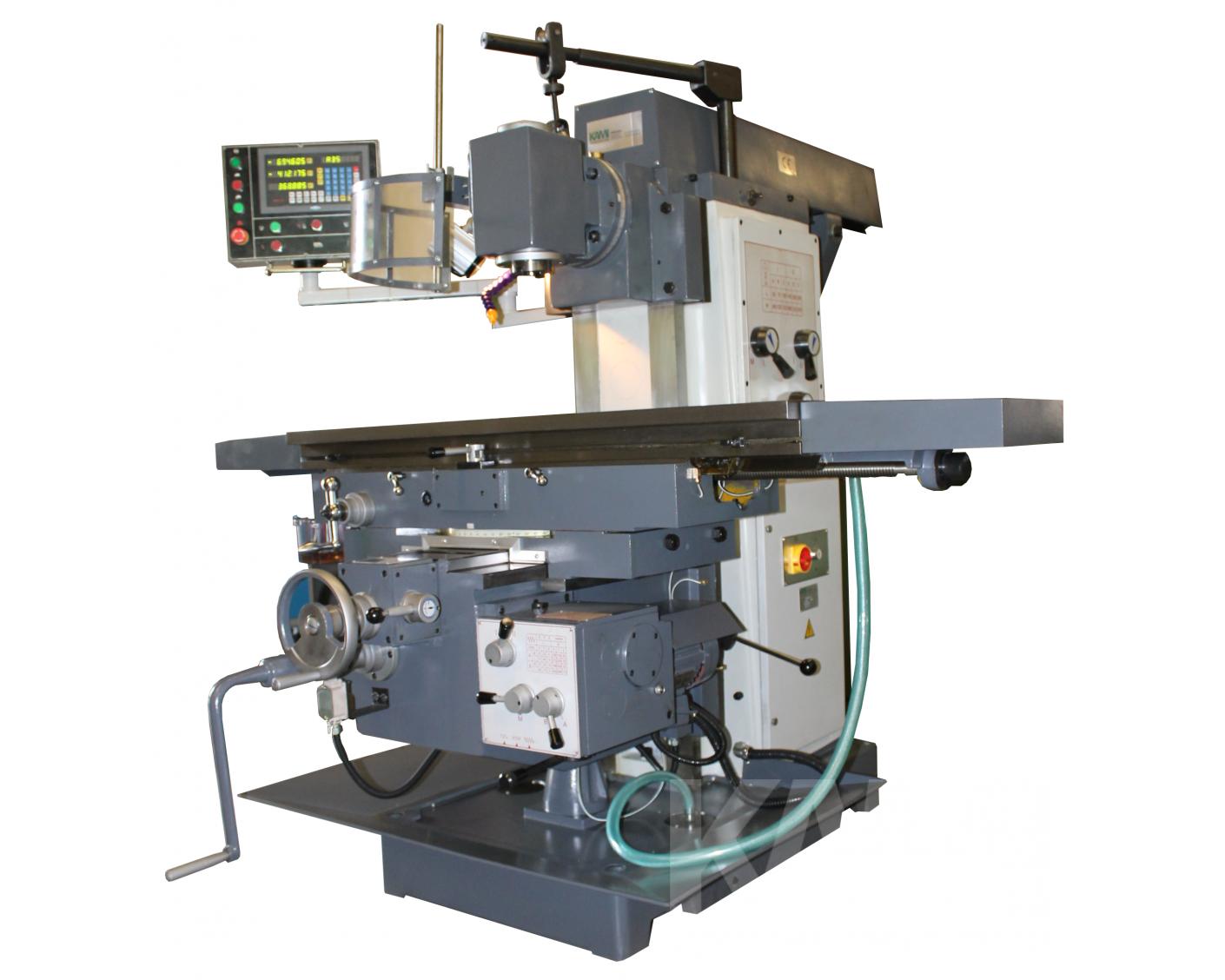

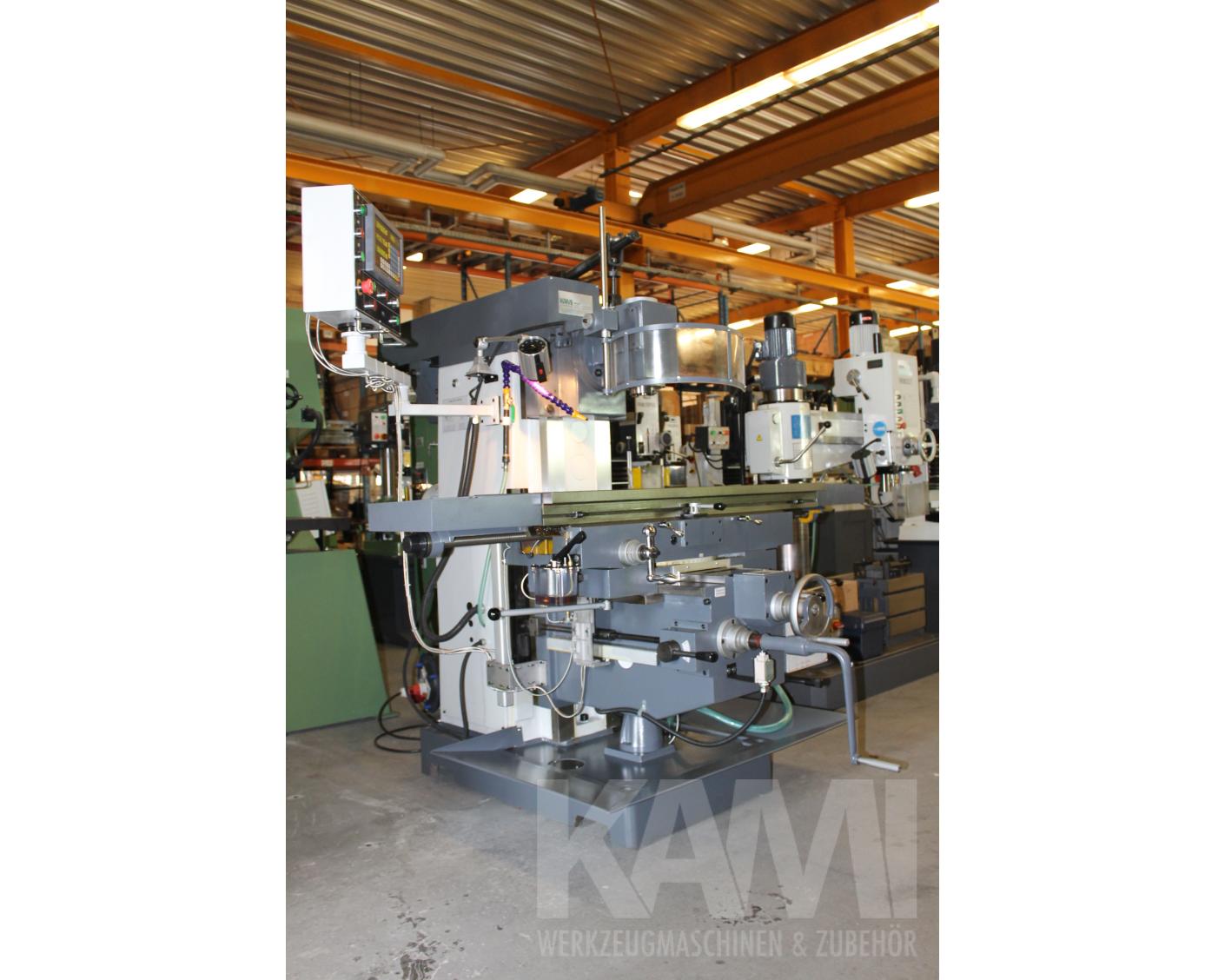

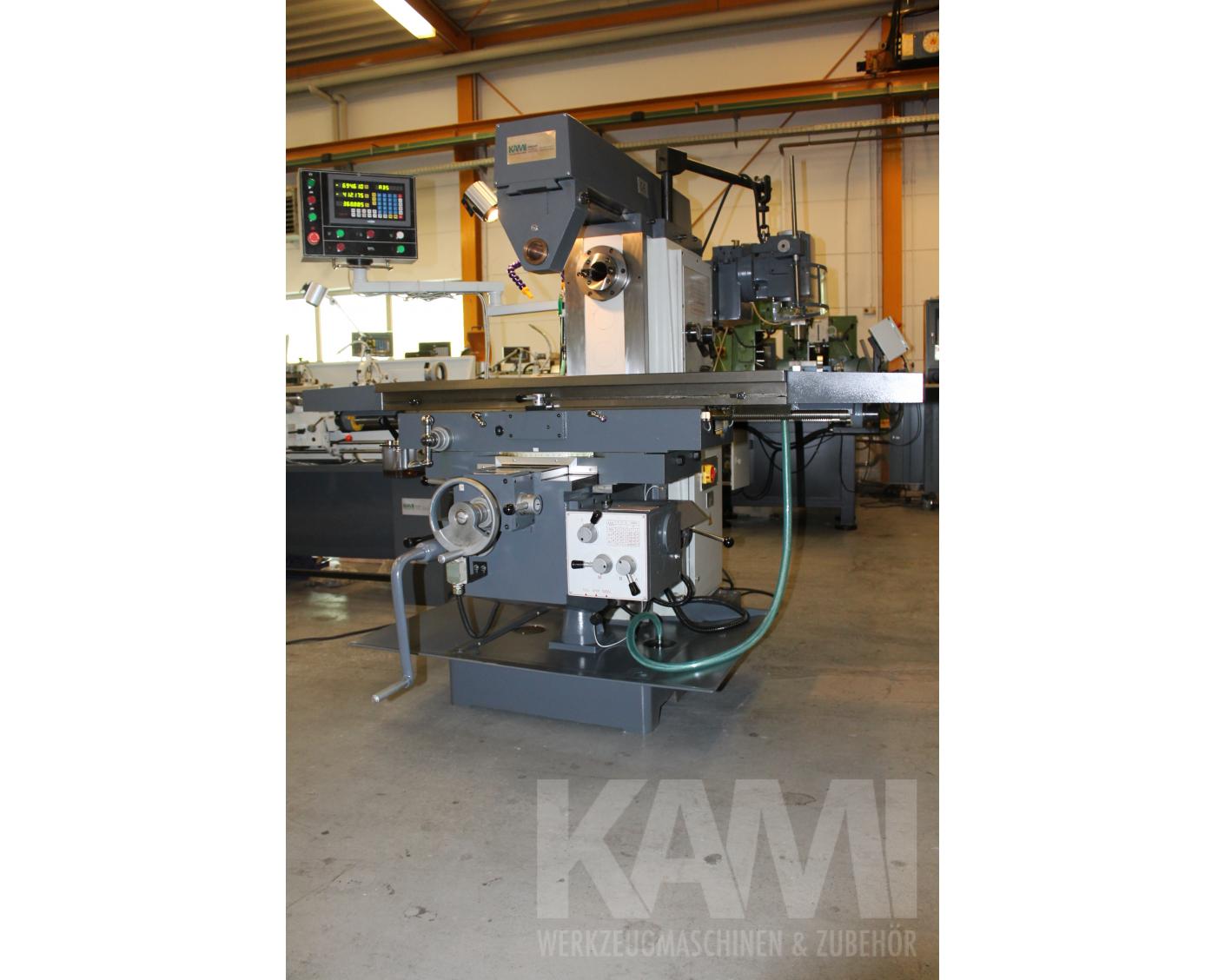

Schwere universal Konsolfräsmaschine mit vertikalem Fräskopf. Die Maschine ist mit einem extra großem Arbeitsbereich ausgestattet und hat eine horizontale und vertikale Arbeitsspindel. Der vertikale Fräskopf kann um 90° links/rechts geschwenkt werden.

Highlights

  • Universal Konsolfräsmaschine,großer Arbeitsbereich 1320x360 mm
  • T-Nutengröße (Anzahl/Breite/Abstand): 5 / 14 mm / 63 mm
  • angebaute Werkzeugklemmung

Technische Daten

Tischgröße 1320 x 360 mm
Verfahrweg X-Achse manuell/automatisch 1000 mm
Verfahrweg Y-Achse manuell/automatisch 300 mm
Verfahrweg Z-Achse manuell/automatisch 400 mm
Spindeldrehzahl (12) 58 - 1800 U/min

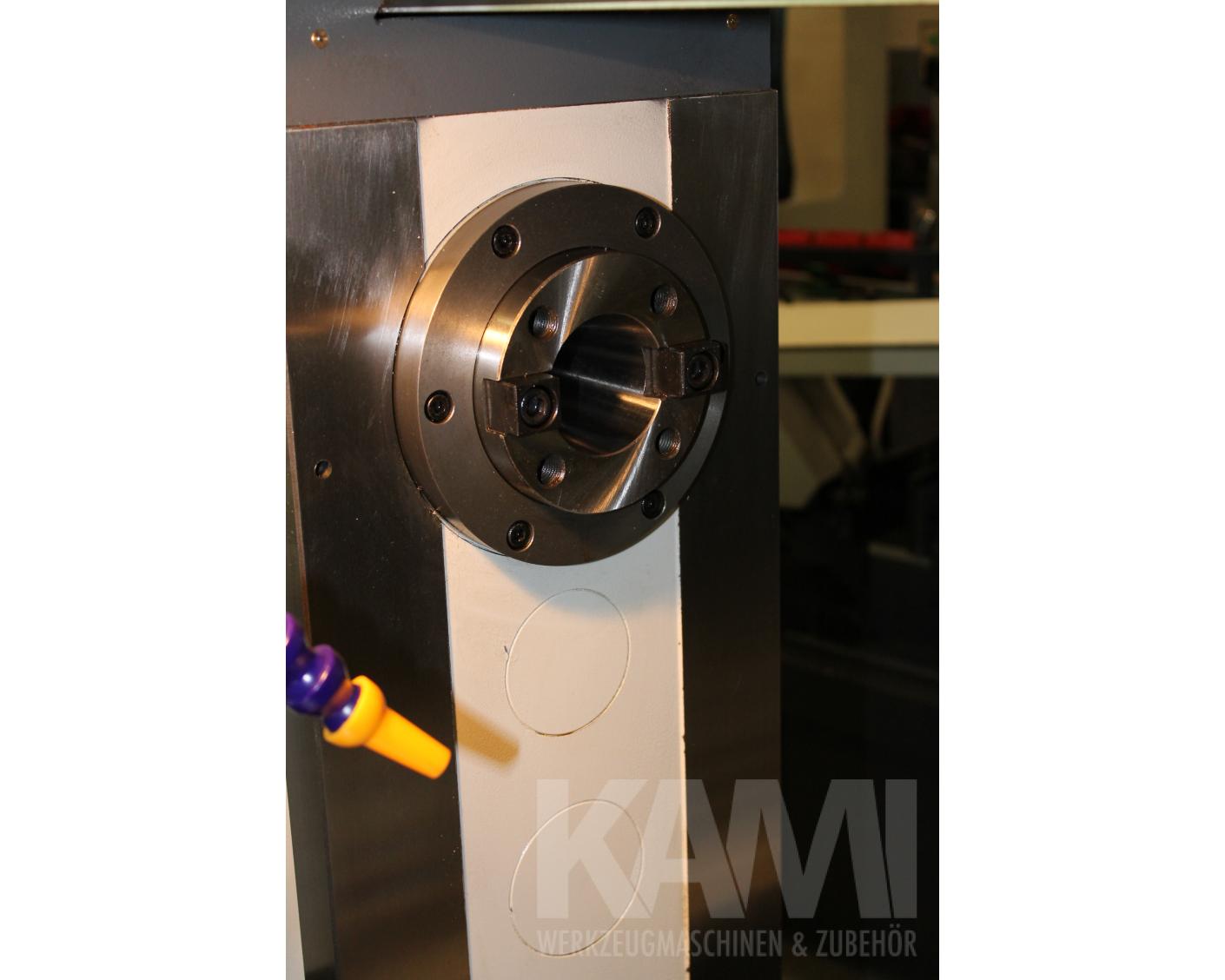

Werkzeugaufnahme vertikal ISO 40 / horizontal ISO 50

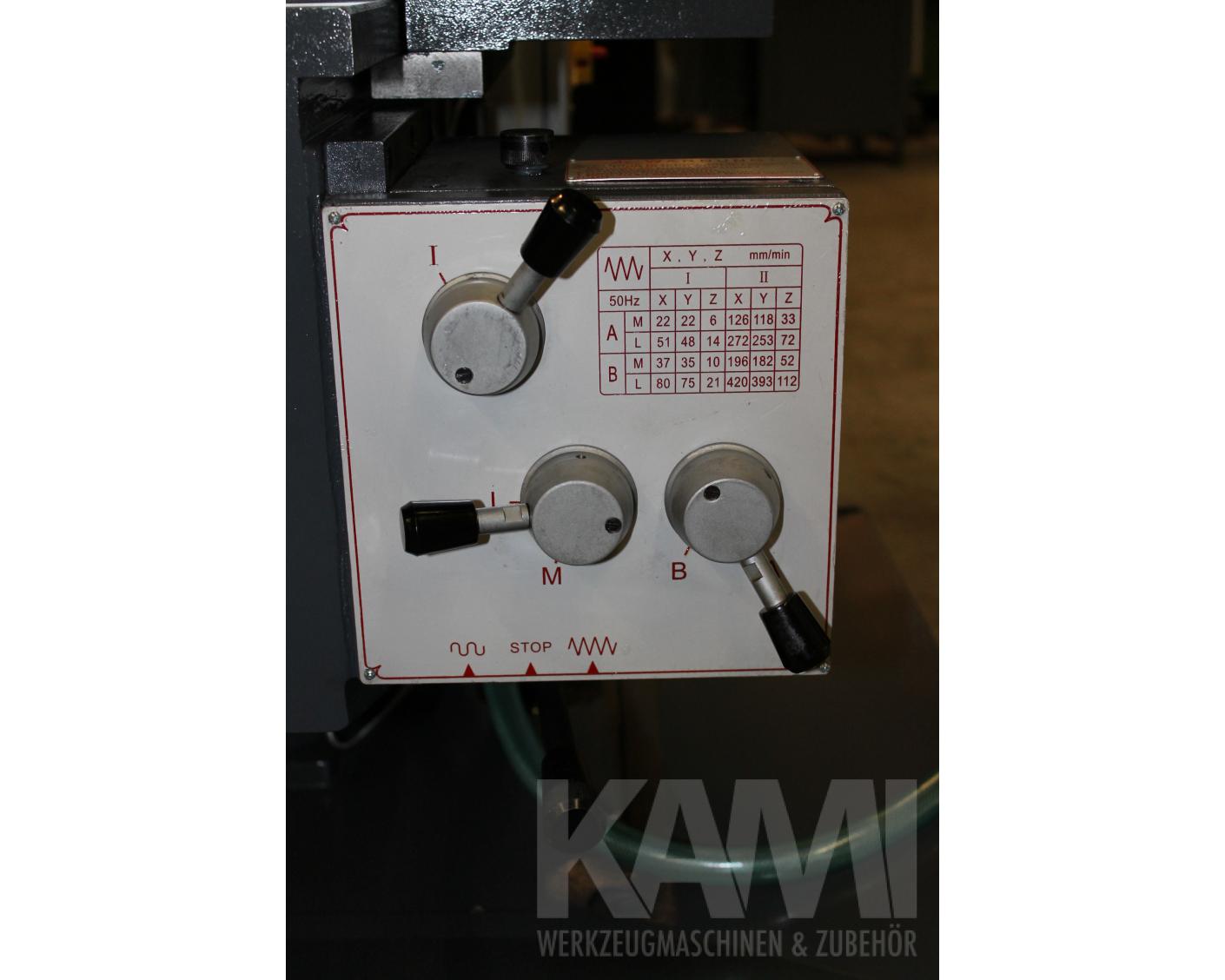

Vorschubgeschwindigkeiten X-Achse 22 - 420 mm/min
Vorschubgeschwindigkeiten Y-Achse 22- 293 mm/min
Vorschubgeschwindigkeiten Z-Achse 10-168 mm/min
Ausladung 175 mm
Abstand Spindelnase - Tisch 0-320 mm
Abstand Spindelnase - Säule 175 mm
T-Nutengröße T14
Motolstg. Hauptmotor 4kW
Motolstg. Vorschubmotor/Z-Achsmotor 0,55/0,75 kW
Motolstg./Durchfluss Kühlpumpe 90 W/25 l/min
Gewicht 2,300.00 kg
Abmessungen 2070 x 2050 x 1950 mm

Dokumente

Ausstattung

  • präzise Rechteckführungen

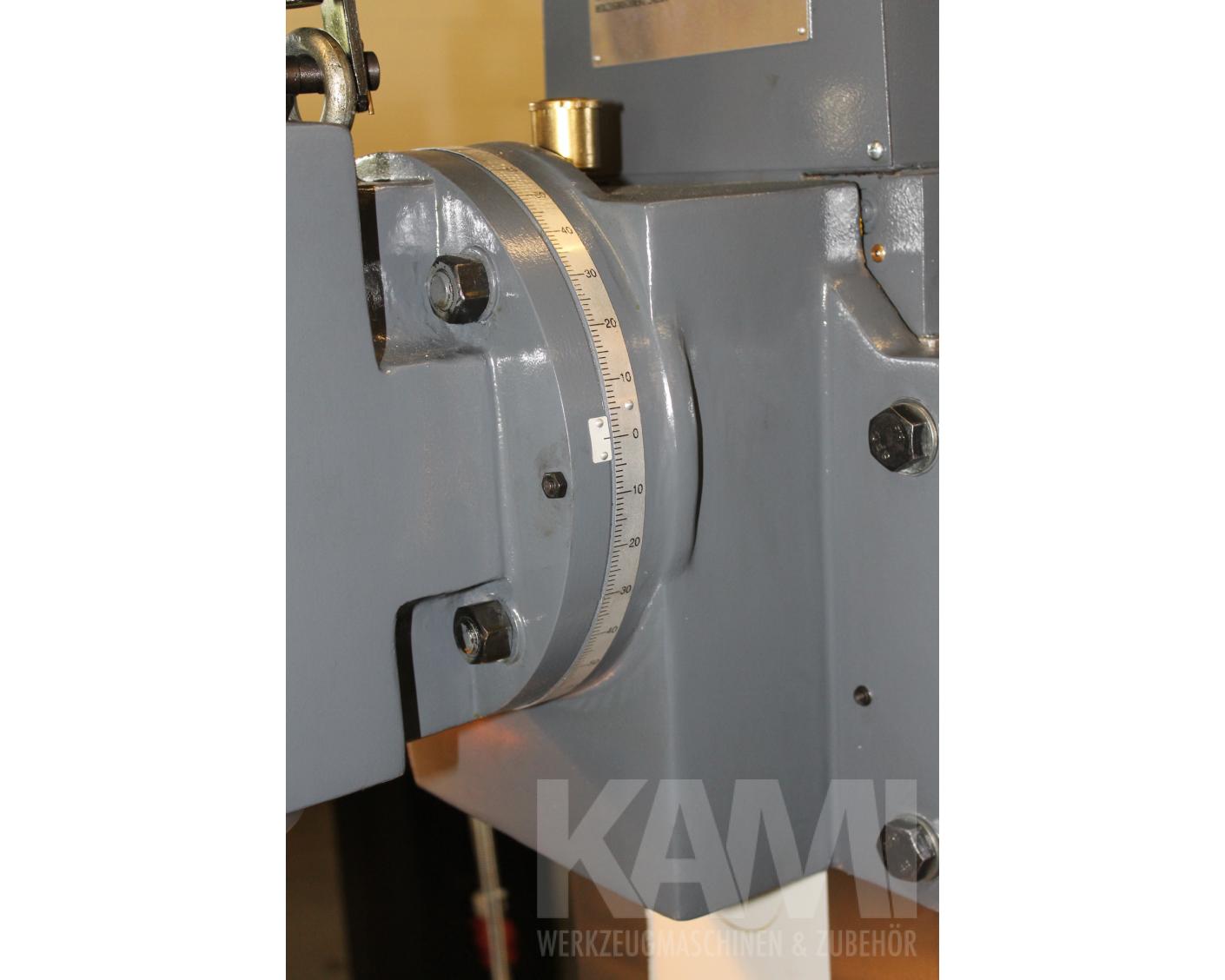

  • schwenkbarer Fräskopf 90° Links/Rechts
  • Zentralschmierung
  • großdimensionierter Frästisch (1325 x 360 mm)
  • autom. Vorschub + Eilgang für alle Achsen
  • massive Graugusskonstruktion stark verippt für vibrationsfreies Arbeiten

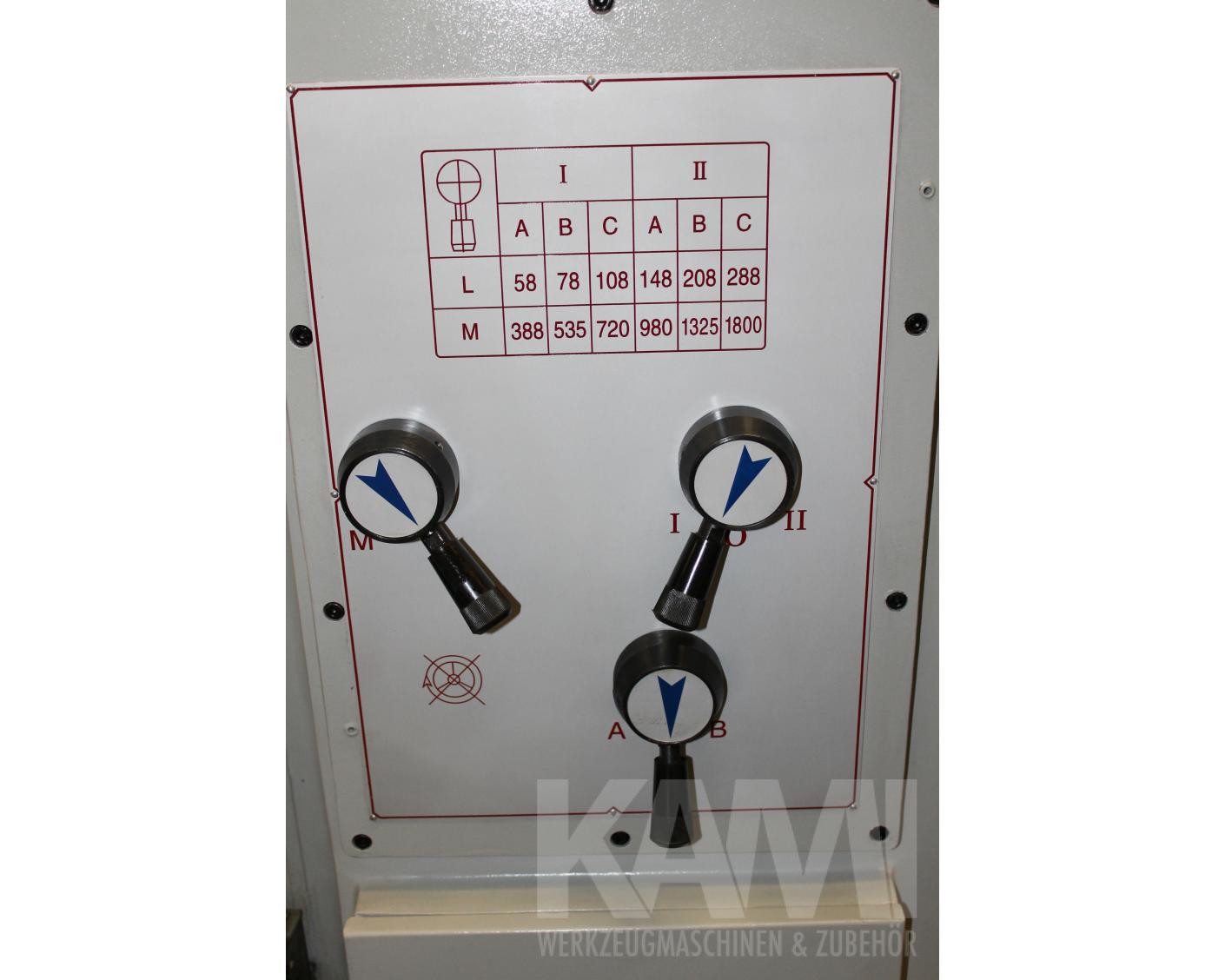

  • Getriebeschaltung für den Drehzahlwechsel
  • im Ölbad laufende Getriebezahnräder gehärtet und geschliffen
  • schwenkbares Bedienpult

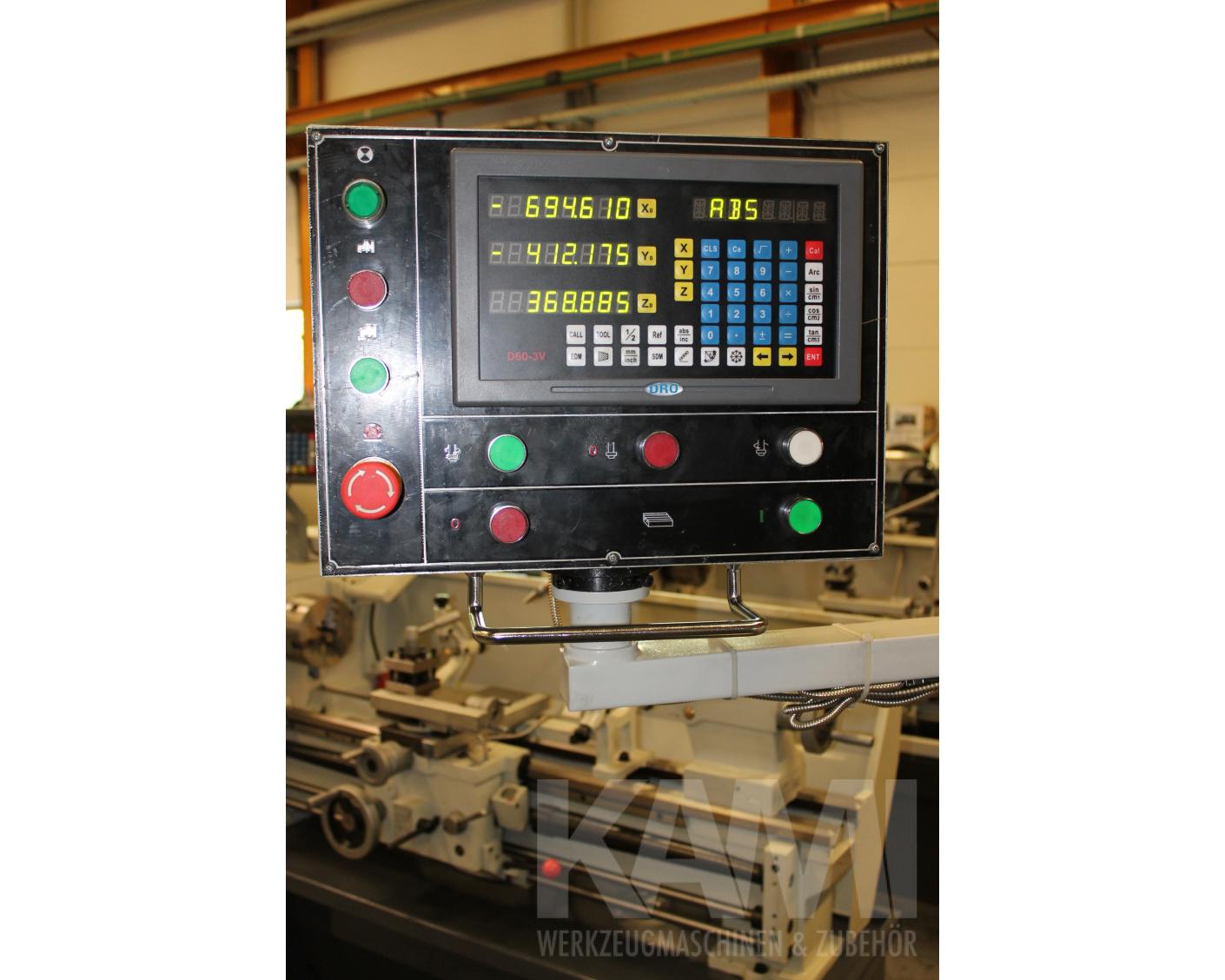

  • 3-Achsen Digitalanzeige

Lieferumfang (Im Preis enthalten)

ISO 40 Spannzangenfutter mit Zangen, Reduzierhülse MK4, Fräsdorn 750mm/27mm, Fräsdorn 750mm/40 mm, Kühlmitteleinrichtung,3-Achsen digitales Messsystem fertig montiert

Zubehör

Dokumente

FKM 5100-1
15.500,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
