Flachschleifmaschinen - GKM 50100

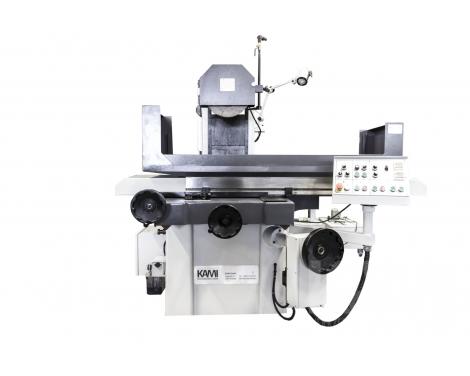

Abbildung ähnlich

Flachschleifmaschinen

GKM 50100

Vollautomatische Flachschleifmaschine mit automatischer vertikaler Zustellung.


Technische Daten

Tischgröße 500 x 1000 mm
max. Werkstückgewicht 600 Kg
max. Längs-Verfahrweg 1000 mm
max. Quer-Verfahrweg 500 mm
max. Abstand Spindelmitte - Tisch 600 mm
hydr. Tischbewegung 5 - 25 m/min
autom. Querzustellung 0,5 - 20 mm/min
Manuelle Zustellung 0.02 mm/Teilstrich
Eilgang Querzustellung 1250 mm/min
autom. Vertikalzustellung 0,005 - 0,04 mm
Eilgang Vertikalzustellung 230 mm/min
Manuelle Zustellung vertikal 0.002 mm/Teilstrich
Schleifscheibenabmessung 355 x (20-50) x 127 mm
Leistung Schleifspindelmotor 5.5 kW
Drehzahl Schleifspindel 1450 U/min
Größe Elektromagnetplatte 500 x 1000 mm
Anschlussleistung 7.5 kW
Abmessungen 4700x2200x2390 mm

Dokumente

Ausstattung

  • große Laufruhe, höchste Genauigkeit bei niedrigem Temperaturaufbau
  • Schleifspindel mit wartungsfreien, vorgespannten Präzisionsschrägkugellagern
  • Vertikale Achse mit automatischer Zustellung über Servomotor
  • automatische Zustellung in Quer- und Längs
  • hydraulische Tischlängsbewegung in der Y-Achse
  • doppelte V-Führungen für die Längsbewegung
  • kombinierte V- und Flachführungen für die Querbewegung
  • Führungsbahnen gehärtet und geschliffen
  • externes Hydraulikaggregat
  • automatische Zentralschmierung

Lieferumfang (Im Preis enthalten)

Schleifscheibe,Schleifscheibenflansch,Auswuchtwelle, Halogenarbeitsleuchte,Entmagnetiesierungseinrichtung, Nassschleifeinrichtung,Elektromagnet 500 x 1000 mm.

GKM 50100
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
