CNC Drehmaschine T 65M/750 - CNC Dreh- und Fräsmaschine T 65M/750
Abbildung ähnlich

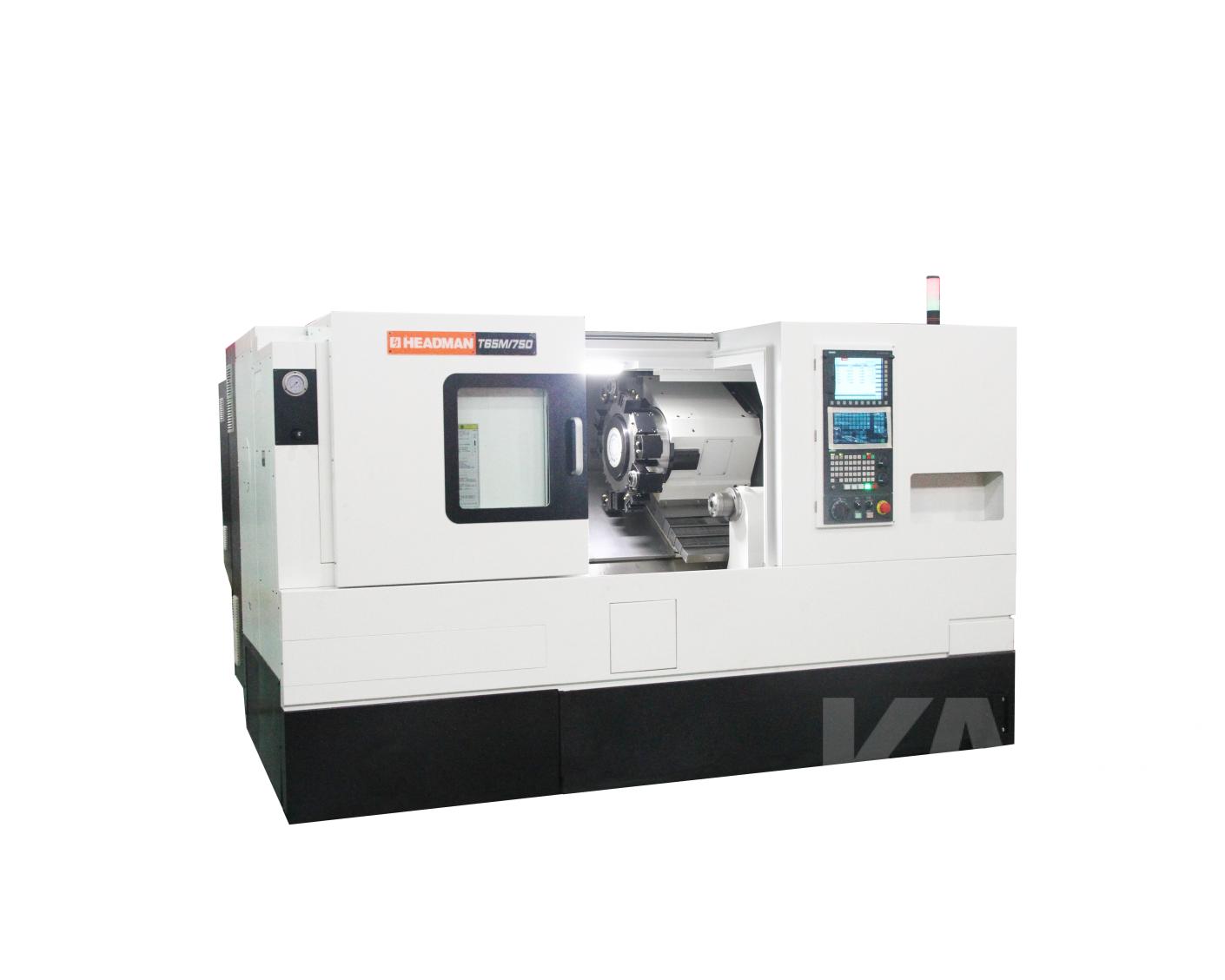

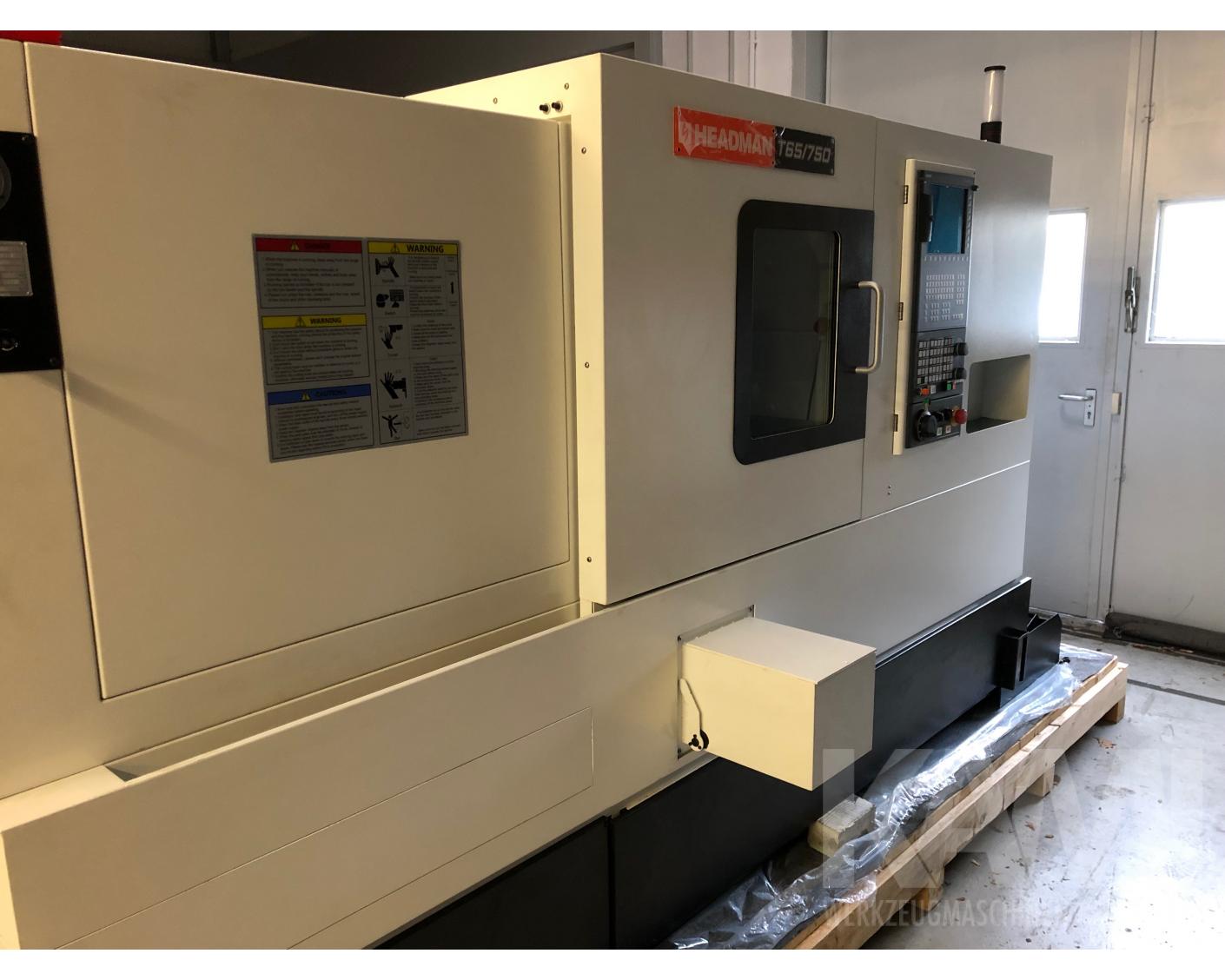

CNC Dreh- und Fräsmaschine T 65M/750

CNC Drehmaschine T 65M/750

CNC Drehmaschine mit C-Achse und 12 fach Werkzeugwechsler für 12 angetriebene Werkzeuge. Die Werkzeugwechselzeit liegt bei 0,25s. Das Antriebssystem ist eine 22/26 KW Motorspindel mit einem max. Drehmoment von 450 Nm. Die Lagerung der Hauptspindel garantieren eine gesicherte Lebensdauer von 80.000 Betriebsstunden.

Highlights

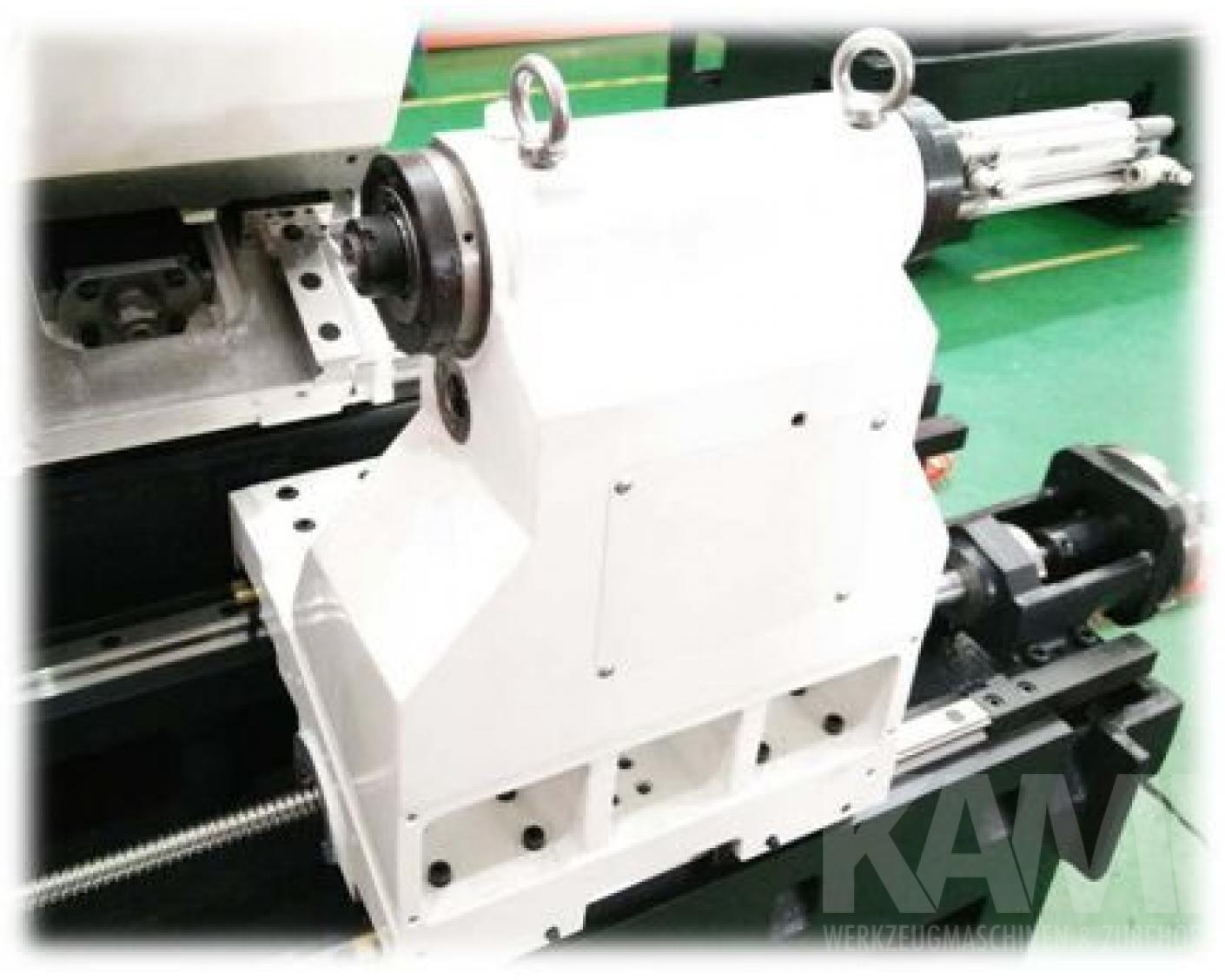

  • THK Linearführungen
  • extrem steifes Maschinengestell
  • schnellste Wechselzeiten für hohe Produktivität
  • Rundlauf der Hauptspindel 0.003 mm
  • Positioniergenauigkeit: 0.008 mm
  • Gewährleistung 2 Jahre bei einschichtigem Betrieb
  • 6-fach gelagerte Hauptspindel

Technische Daten

Umlaufdurchmesser über Bett 650 mm
max. Bearbeitungslänge 717 mm
max. Bearbeitunsgdurchmesser 370 mm
Spindelbohrung 91 mm
Spindeldurchlass/Stangenbearbeitung max. 74 optional 80 mm
Spindelnase A2-8
Drehzahlbereich Motorspindel 35 - 4000 U/min
Spindelrundlauf axial 0.003 mm
Spindelrundlauf radial 0.003 mm
Anzahl Werkzeugplätze 12 mit Querschnitt 25 mm/davon 12 angetrieben
Verriegelung des Werkzeugwechsler hydraulisch
Werkzeugwechselzeit 0.25 s
Werzeugwechslerantrieb Servomotor
Aufnahme Bohrstange max. 40 mm
Aufnahme Werkzeug Querschnitt max. 25 mm
angetriebene Werkzeuge Drehzahl max. 6000 U/min
angetriebene Werkzeuge Leistung max. 5,5 kW
angetriebene Werkzeuge Bohrleistung max. 20 mm
angetriebene Werkzeuge Fräsleistung max. 20 mm
angetriebene Werkzeuge Gewindeschneidleistung max. M20x2.5
Verfahrweg X-Achse 230 mm
Verfahrweg Z-Achse 822 mm
Eilgang Z-Achse 33 m/min
Eilgang X-Achse 30 m/min
Positioniergenauigkeit 0.008 mm
Wiederholgenauigkeit 0.003 mm
Pinolendurchmesser 100 mm
Reitstock + Pinolenweg 771 mm
Pinolenaufnahme Morse Konus 4
Volumen Hydrauliktank 20 L
Kapazität Kühlmitteltank max. 230 L
Motorleistung Kühlmittelpumpe 550 W
Motorleistung dauerhaft 22 kW
Motorleistung kurzzeitig (30 min) 26 kW
Gewicht 5.000,00 kg
Abmessungen 2955 x 1800 x 1733 mm

Dokumente

Ausstattung

Lieferumfang (Im Preis enthalten)

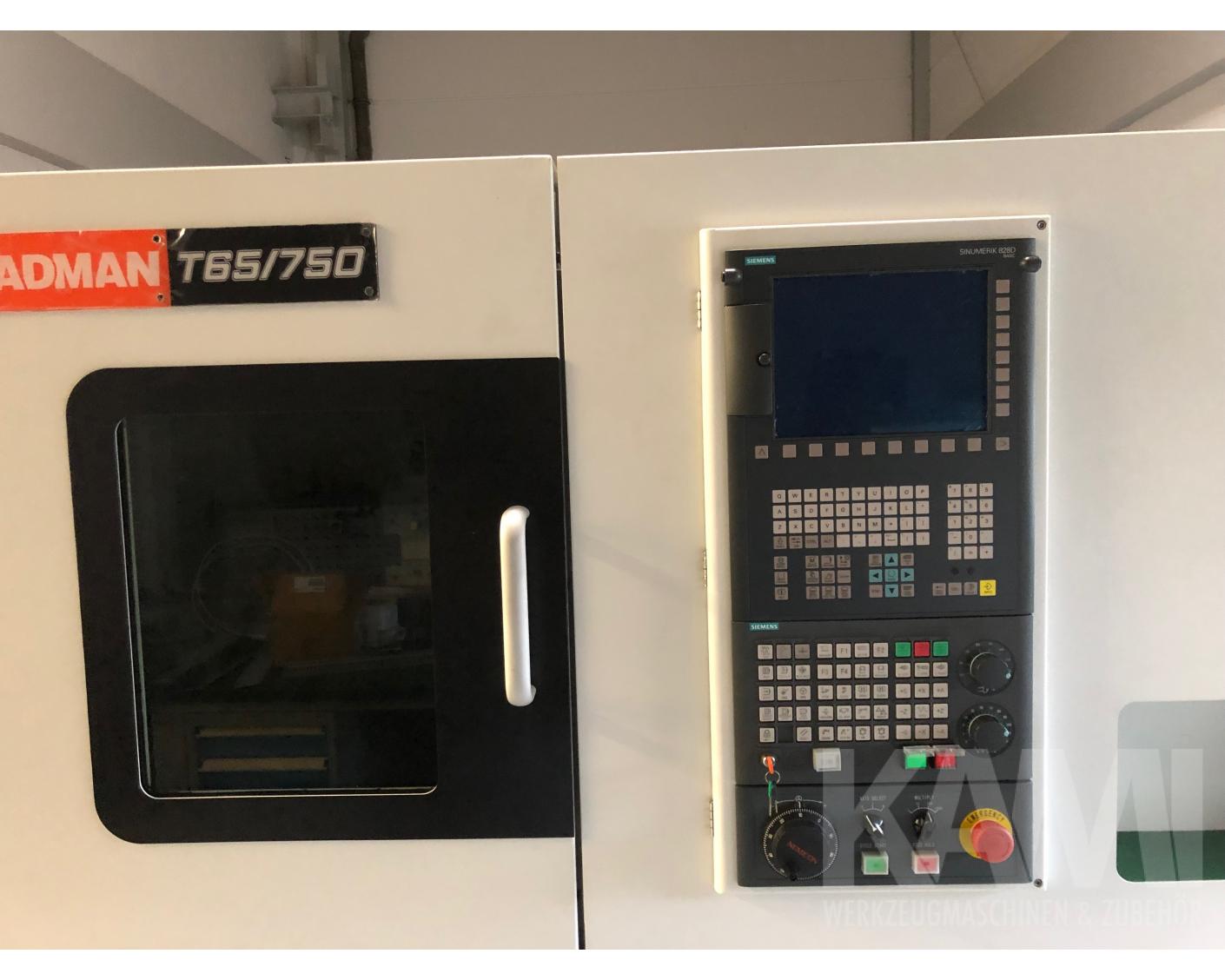

Kühlmitteleinrichtung, 12-fach Werkzeugwechsler für angetriebene Werkzeuge mit einer Drehzahl bis 6000 U/min, 300 mm hydr. Spannfutter, Linearführungen und Kugelrollspindel der Firma THK/Japan, Steuerung Siemens 828D, programmierbarer Reitstock.

CNC Dreh- und Fräsmaschine T 65M/750
Preis auf Anfrage
