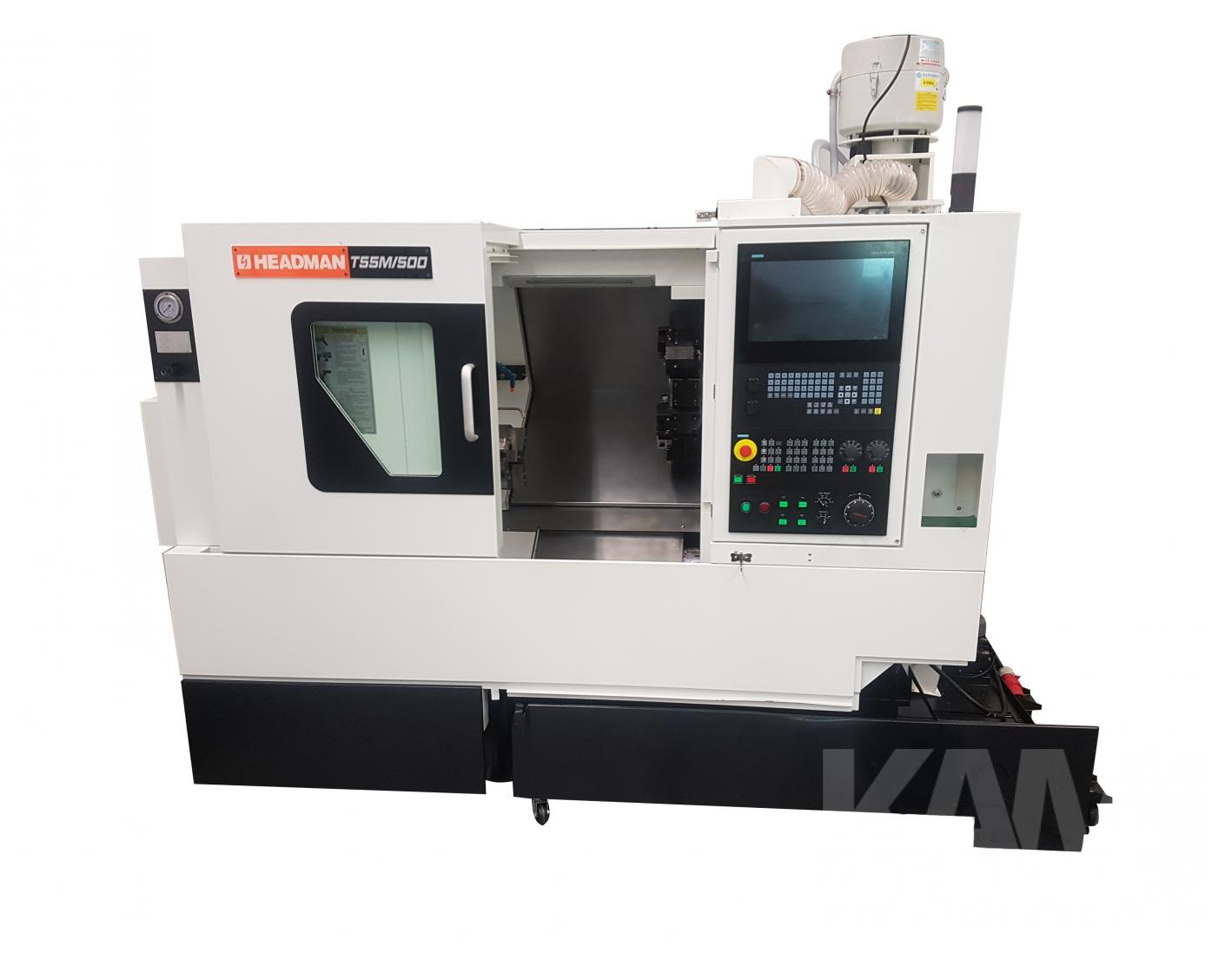

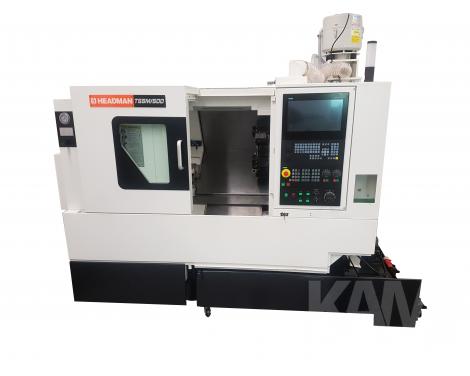

CNC Drehmaschine T 55M/500 - CNC Dreh- und Fräsmaschine T 55M/500
Abbildung ähnlich

CNC Dreh- und Fräsmaschine T 55M/500

CNC Drehmaschine T 55M/500

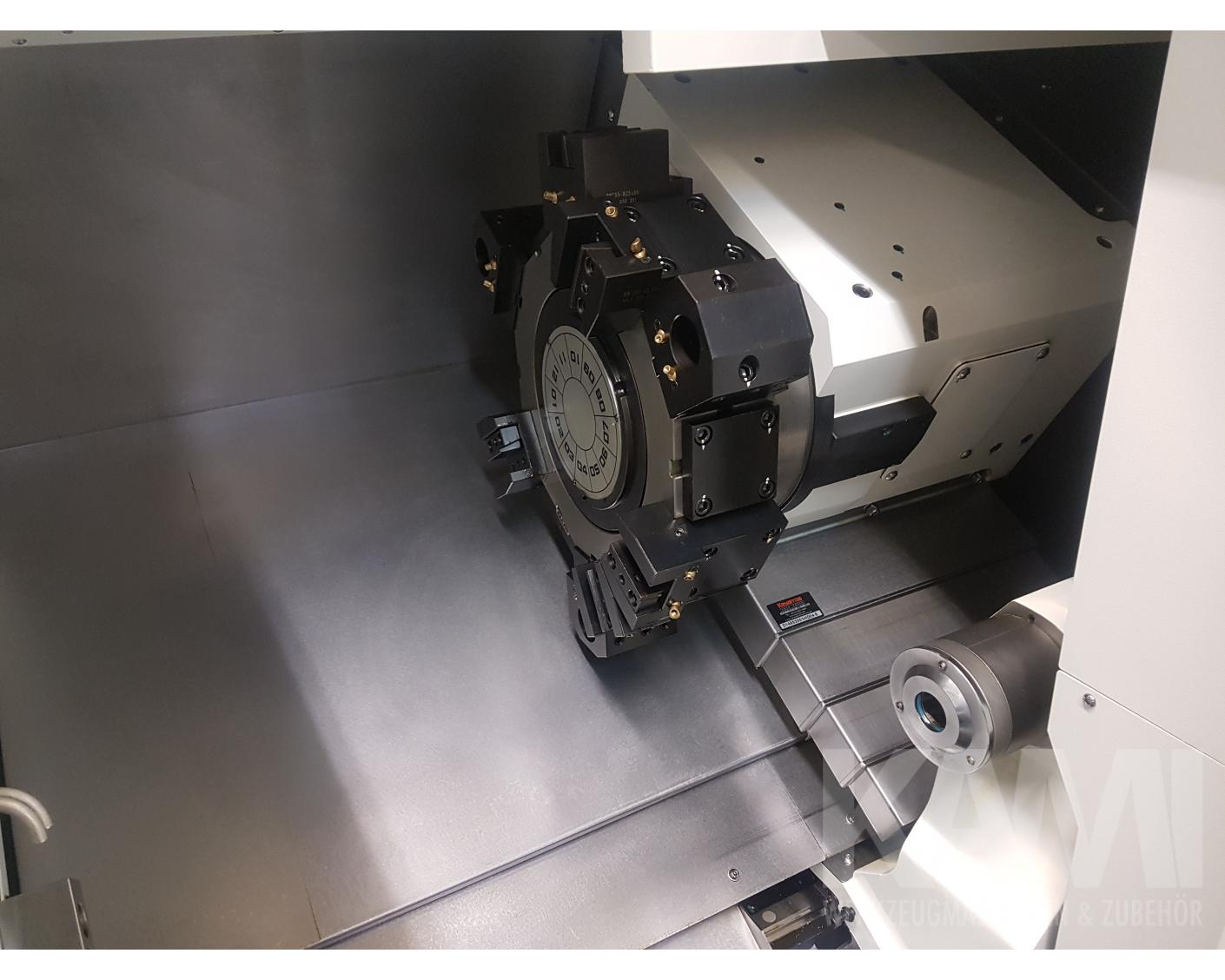

CNC Drehmaschine mit 12 fach Werkzeugwechsler alle Werkzeugplätze angetrieben. Die Werkzeugwechselzeit liegt bei 0,2s. Mit einem Spindeldrehmoment von bis zu 200 Nm. 6-fach gelagerte Hauptspindel (2x zweireihiges Zylinderrollenlager und 2x Schrägkugellager) garantieren eine gesicherte Lebensdauer

Highlights

  • THK Linearführungen
  • extrem steifes Maschinengestell
  • schnellste Wechselzeiten für hohe Produktivität
  • Rundlauf der Hauptspindel 0.003 mm
  • Positioniergenauigkeit: 0.008 mm
  • Gewährleistung 2 Jahre bei einschichtigem Betrieb!
  • 6-fach gelagerte Hauptspindel

Technische Daten

Umlaufdurchmesser über Bett 550 mm
Bearbeitungslänge max. 428 mm
max. Bearbeitungsdurchmesser 300 mm
Spindelbohrung 62 mm
Stangenbearbeitung 51 mm
Spindelnase A2-6
Drehzahlbereich Motorspindel 35 - 5000 U/min Motorspindel
Verfahrweg X-Achse 210 mm
Verfahrweg Z-Achse 561 mm
Werkzeugwechsler angetriebene Werkzeuge 12
Werkzeugwechsler Verriegelung hydraulisch
Werkzeugwechsler Antrieb Servo
Werkzeugwechsel 0.2 Sekunden
Werkzeugaufnahme Querschnitt 25 mm
angetriebene Werkzeuge max. Drehzahl 5000 U/min
angetriebene Werkzeuge max. Leistung 5 kW
max. Fräsleistung Schaftfräser 16 mm
max. Fräsleistung Messerkopf 50 mm
max. Bohrleistung 16 mm
max. Gewindeschneidleistung M16x2
Eilgang Z-Achse 30 m/min
Eilgang X-Achse 30 m/min
Positioniergenauigkeit 0.008 mm
Wiederholgenauigkeit 0.003 mm
Reitstock ohne optional programmierbarer Reitstock
Pinolenaufnahme Morse Konus 4
Verfahrweg Reitstock inkl. Pinolenweg 565 mm
Hydraulikstation Tankinhalt 20L
Hydraulikstation Pumpenleistung 1.5 kW
Hydraulikstation Druck nominal 3.5 - 6 Mpa

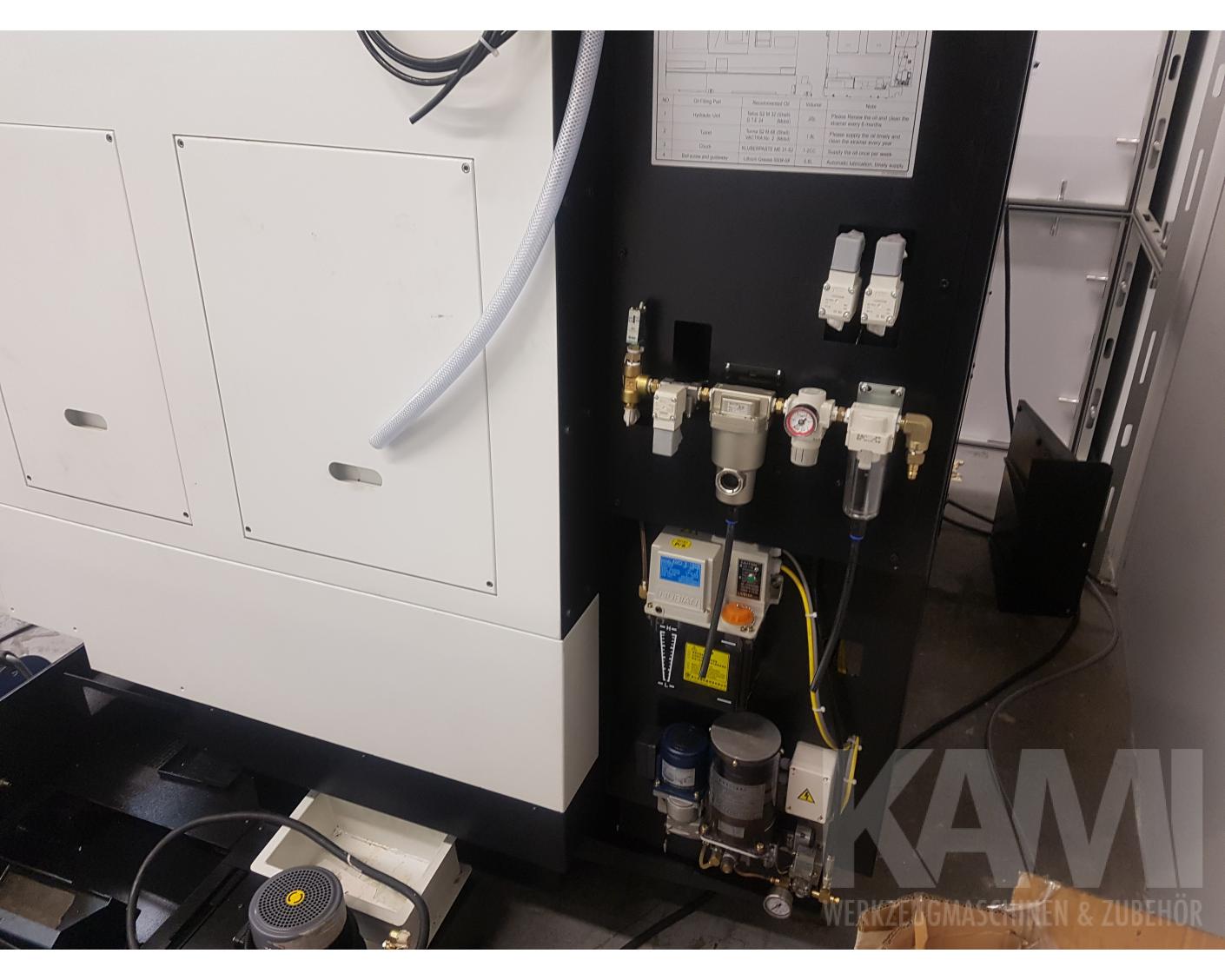

Tankinhalt Zentralschmierung 2L
Zentralschmierung Leistung 25W
Tankinhalt Kühlmitteltank 130L
Leistung Kühlmittelpumpe 25W
Motorleistung dauerhaft 11 kW 400 Volt 50Hz
Motorleistung kurzzeitig (30 min) 15 kW 400 Volt 50 Hz
Gewicht 4,000.00 kg
Abmessungen 2600 x 1685 x 1768 mm

Dokumente

Ausstattung

Lieferumfang (Im Preis enthalten)

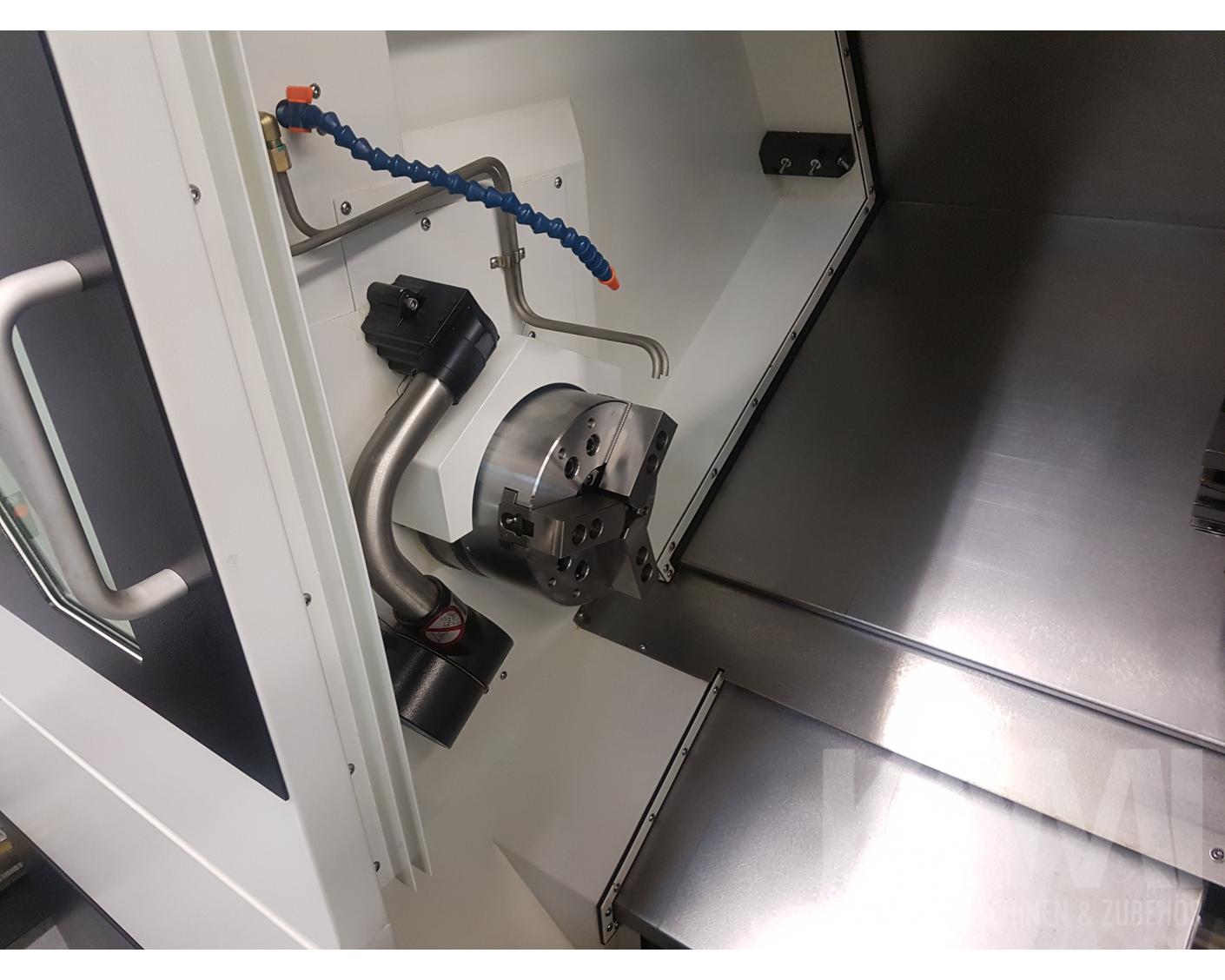

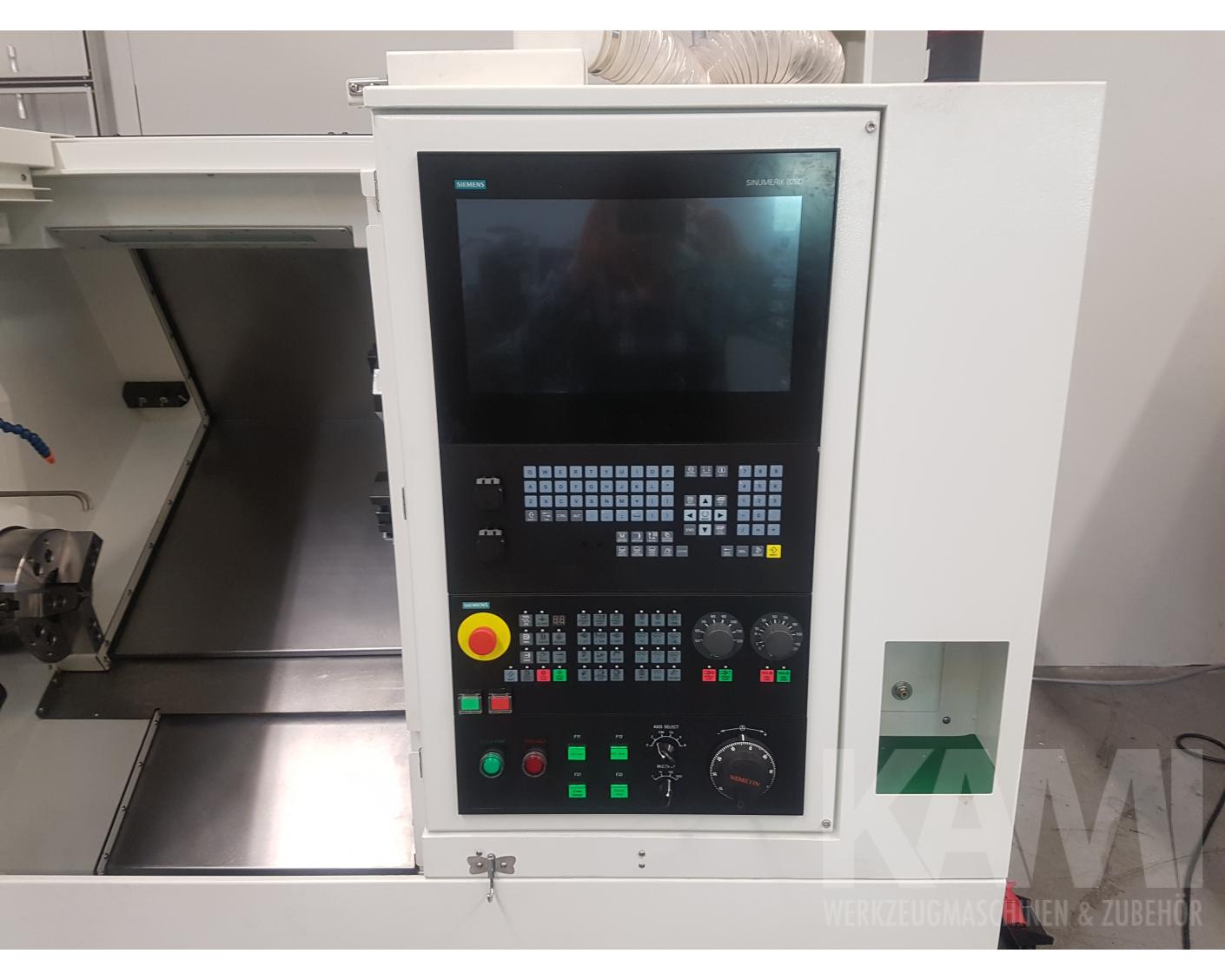

Kühlmitteleinrichtung, Werkzeugwechsler für 12 angetriebene Werkzeuge, 200 mm hydr. Spannfutter, Linearführungen und Kugelrollspindel der Firma THK/Japan, Steuerung Siemens 828D, Spindelkühlung Optional bestellbar:Programmierbarer Reitstock, Späneförderer, Werkstückvermessung, automatische Werkzeuglängen Korrektur, Stangenlader, Ausblasfunktion für Werkzeugwechsler und Drehfutter, Spindel, Hochdruck Kühlung, Ölabscheider, Werkstückziehvorrichtung, Hohlspannfutter 250 mm,

CNC Dreh- und Fräsmaschine T 55M/500
ab 105.000,00 €

Preis exkl. MwSt. zzgl. Versand
