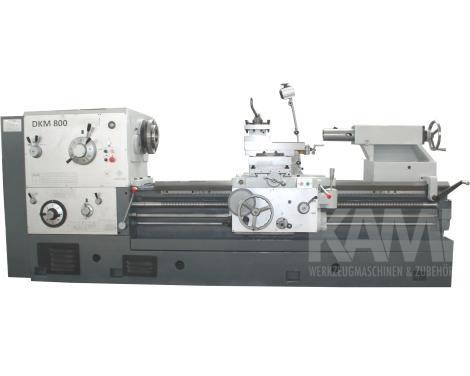

L+Z Drehmaschine - DKM 800
Abbildung ähnlich

L+Z Drehmaschine

DKM 800

Präzise Leit- und Zugspindeldrehmaschinen für große Drehdurchmesser mit hohem Spindeldurchlass.


Technische Daten

Spitzenhöhe
Spitzenweite 3000 mm
Bettbreite 550 mm
Dreh-ø über Bett 800 mm
Dreh-ø in der Kröpfung 965 mm
Dreh-ø über Support 505 mm
Spindelbohrung 105 mm
Drehzahlbereich 14 -900 U/min
Spindelnase DIN 55029 D1-11 MK6
Bereich Längsvorschübe (72) 0,048 - 22,8 mm/U
Bereich Planvorschübe (72) 0,03 - 7,2 mm/U
Metrische Gewinde (50) 1 - 240 mm
Zollgewinde (37) 14 - 1TPI
Modulgewinde (45) 0,5 - 60 mm
Diametralgewinde (27) 30 - 1 DP
Pinolen-ø 100 mm
Pinolenweg 205 mm
Pinolenaufnahme Morse Konus 5
Motorleistung 15 kW
Datenblatt DKM 800.3 Datenblatt

Ausstattung

  • Eilgang in Längs- und Plan
  • Überlastkupplung im Schlosskasten
  • Lamellenkupplung nachstellbar
  • Spindelkastenschmierung durch integrierte Pumpe
  • manuelle Bettbahn-Zentralschmierung
  • nachstellbare Hauptspindellager
  • Zahnräder gehärtet und geschliffen
  • 3-Achs-Digitales Messystem
  • Kühlmitteleinrichtung
  • Spritzschutzwand

Lieferumfang (Im Preis enthalten)

3-Backenfutter Ø 315 mm, 4-Backenplanscheibenfutter Ø 400 mm, Mitnehmerscheibe Ø 750 mm, feste + mitlaufende Lünette, 4-fach Stahlhalter

Bilder

Dokumente

Bettbreite
36.800,00 €

Preis exkl. MwSt. zzgl. Versand

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
