Schwerdrehmaschine - DKM 1600

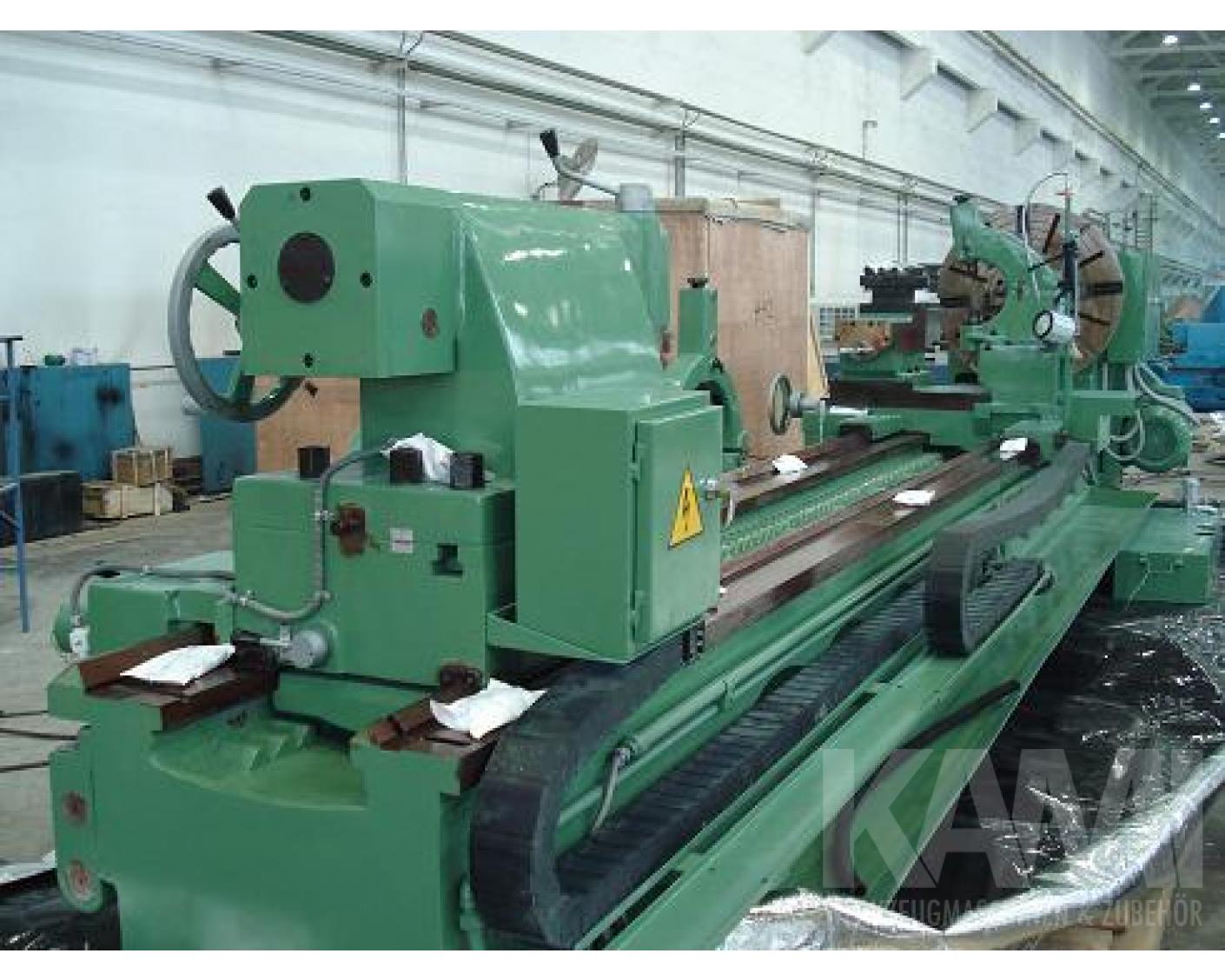

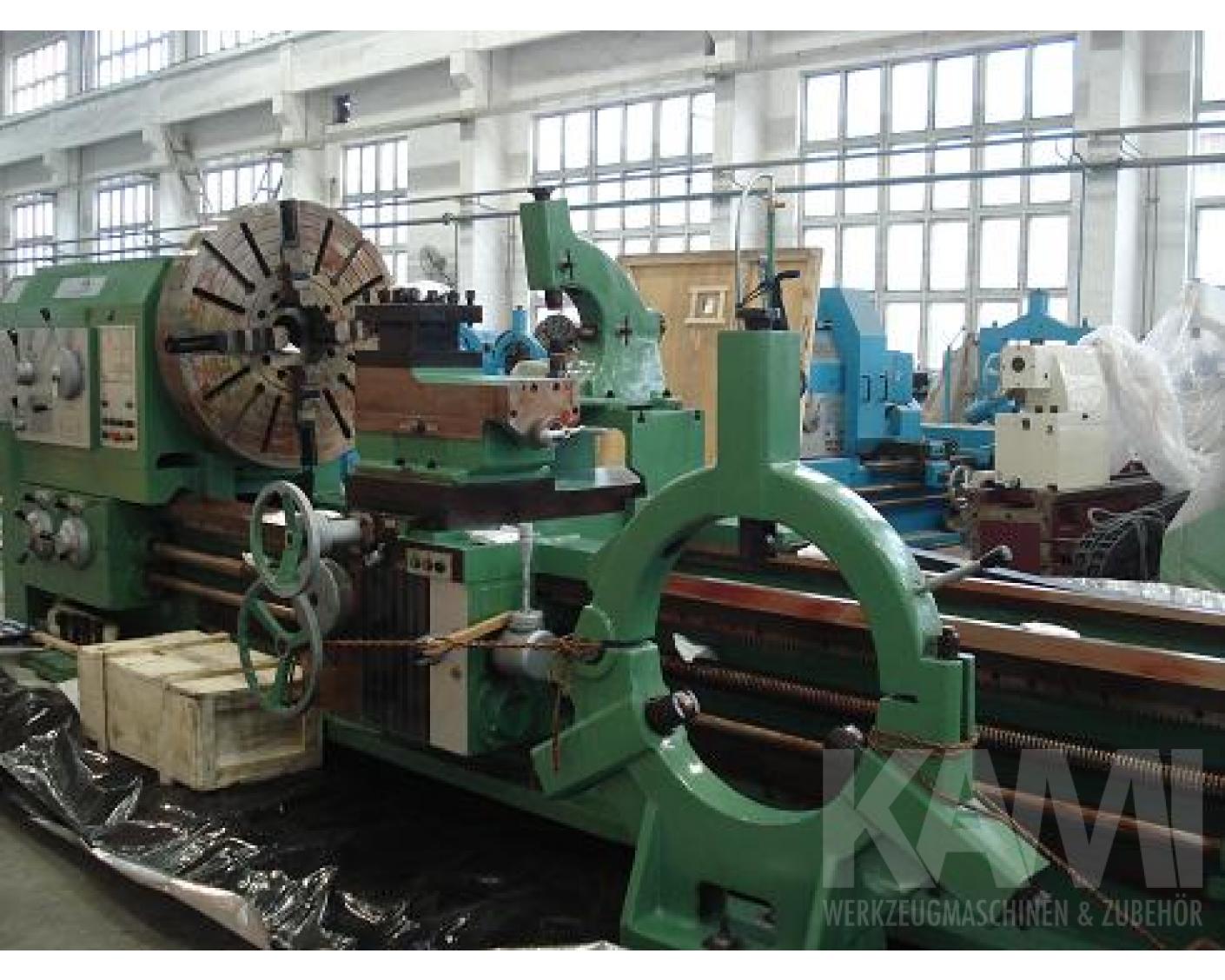

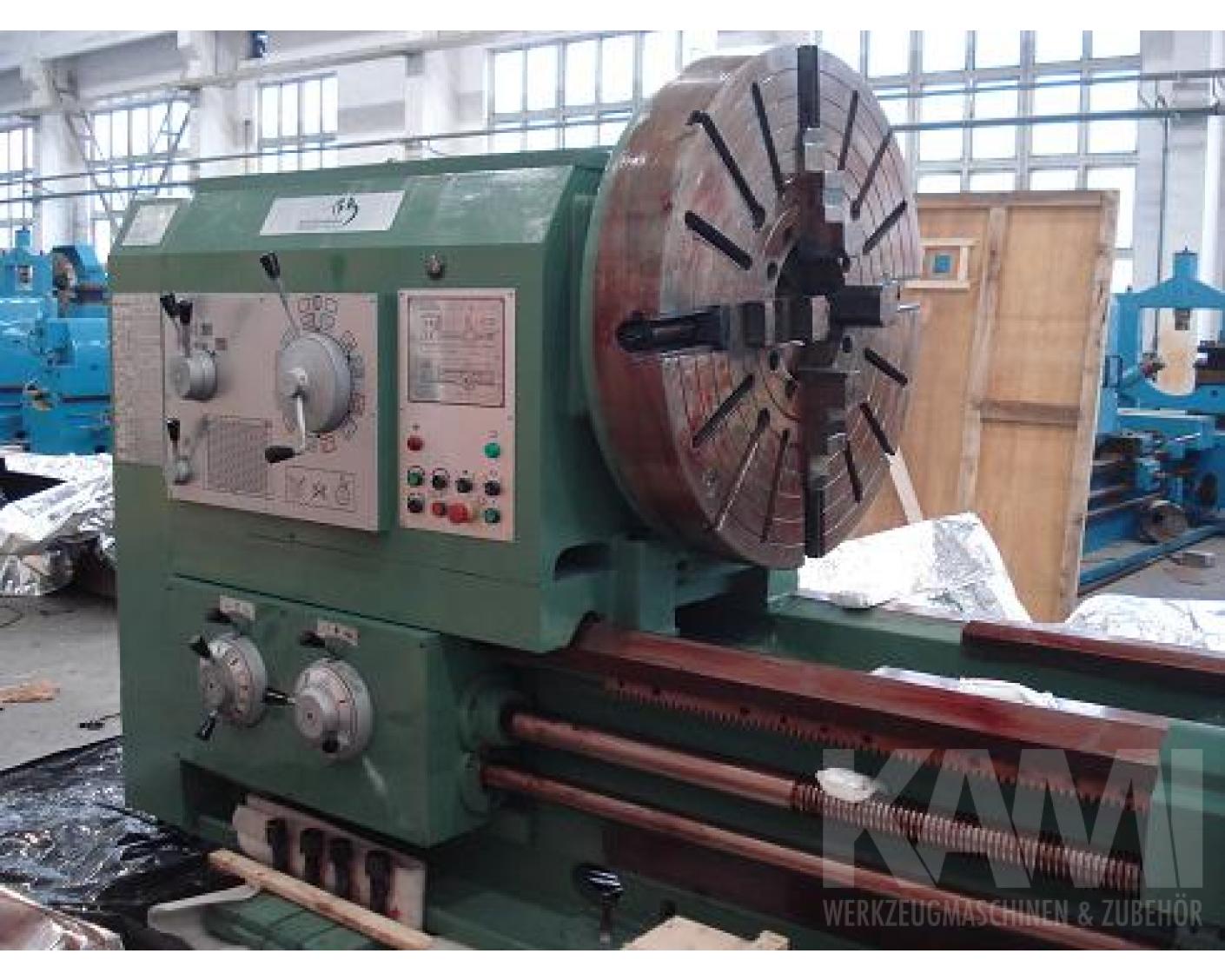

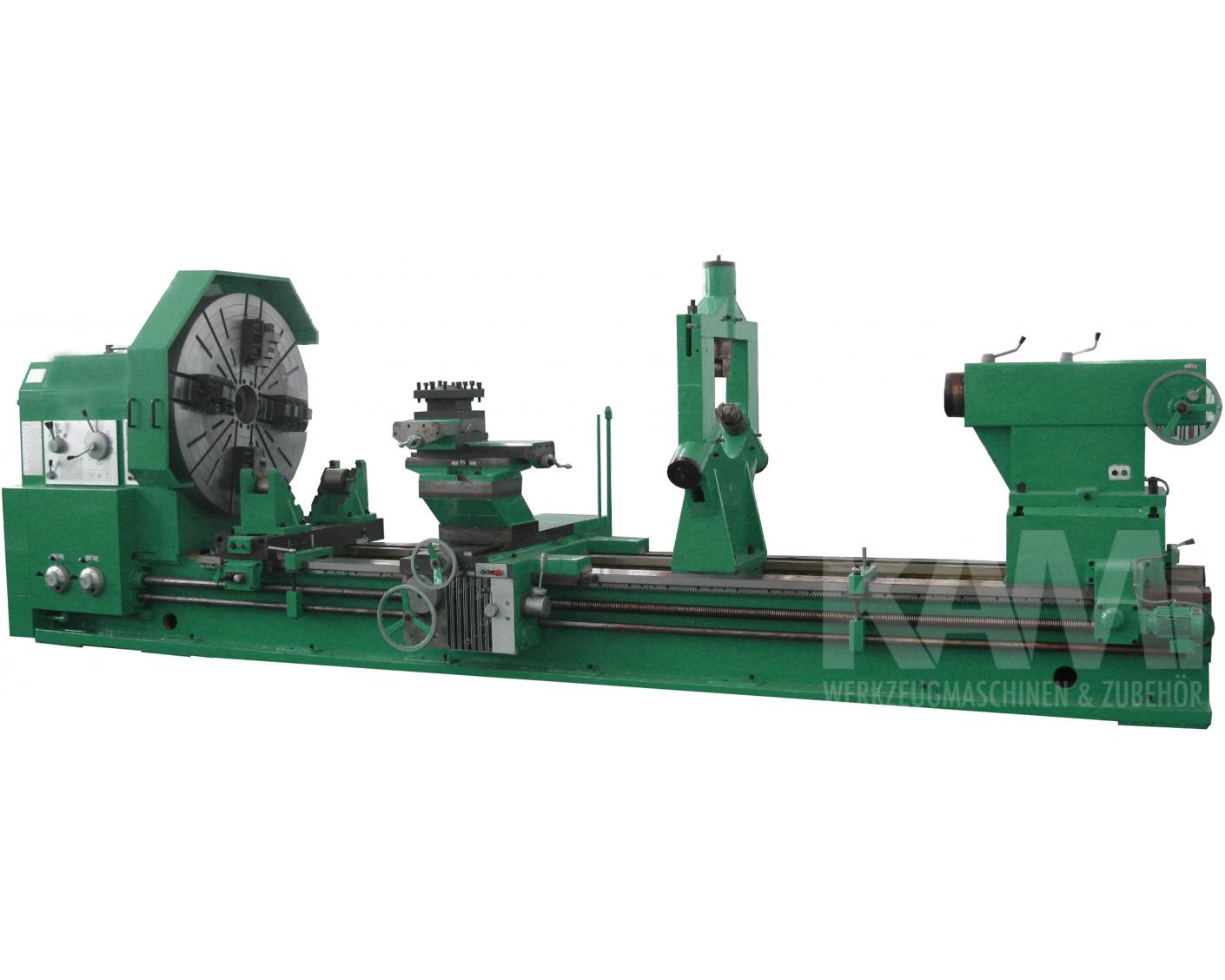

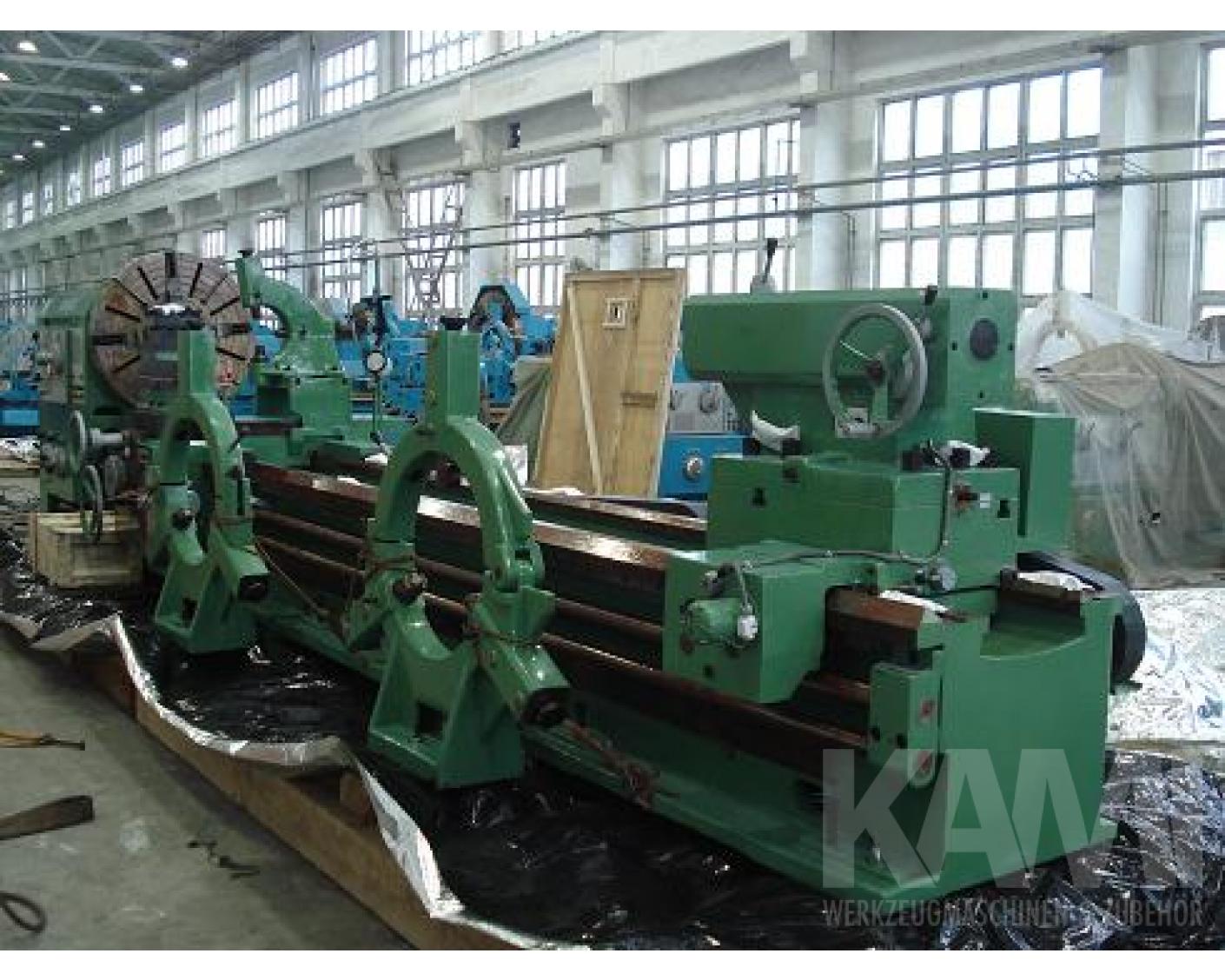

Abbildung ähnlich

DKM 1600

Schwerdrehmaschine

Schwerdrehmaschinen nach russischer Bauart mit durchgängigem Bett und starkem 22 kW Motor.


Technische Daten

Spitzenhöhe 800 mm
Spitzenweite
Bettbreite 755 mm
Umlaufdurchmesser über Bett 1600 mm
Umlaufdurchmesser über Support 1240 mm
Spindelbohrung 130 mm
Spindelnase A 215/8xM22
Drehzahlbereich 3.15 - 315 U/min
Bereich Längsvorschübe 0.1 - 12 mm/U 56 Stufen
Bereich Planvorschübe 0.05 - 6 mm/U 56 Stufen
Metrische Gewinde 1 - 120 mm/ 44 Stufen
Zollgewinde 28 - 1/4 Gang/Zoll;31 Stufen
Modulgewinde 0.5 - 60 mm;45 Stufen
Diametralgewinde 1/2 - 56 DP;38 Stufen
Pinolendurchmesser 200 mm
Pinolenweg 300 mm
Pinolenaufnahme Morse Konus 6
Motorleistung 22 kW
Gewicht 12.900,00 kg
Abmessungen 6100 x 2150 x 1700 mm mm

Dokumente

Ausstattung

  • 130 mm Spindelbohrung
  • 755 mm Bettbreite
  • hydraulische Spindelbremse
  • hydraulisches Kupplungssystem
  • automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
  • Integrierte Kegeldreheinrichtung über angetriebenen Obersupport
  • elektrisch verfahrbarer Reitstock
  • Eilgang in Längs und Plan via Taster
  • Überlastkupplung im Schlosskasten
  • Spindelkastenschmierung durch integrierte Pumpe
  • manuelle Bettbahn-Zentralschmierung
  • nachstellbare Hauptspindellager
  • Lamellenkupplung im Haupgetriebe
  • schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
  • Kühlmitteleinrichtung
  • Spritzschutzwand
  • 3-Achsen digitales Messsystem fertig montiert
  • 4-fach Stahlhalter

Lieferumfang (Im Preis enthalten)

4-Backenplanscheibenfutter 1250mm

DKM 1600
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
