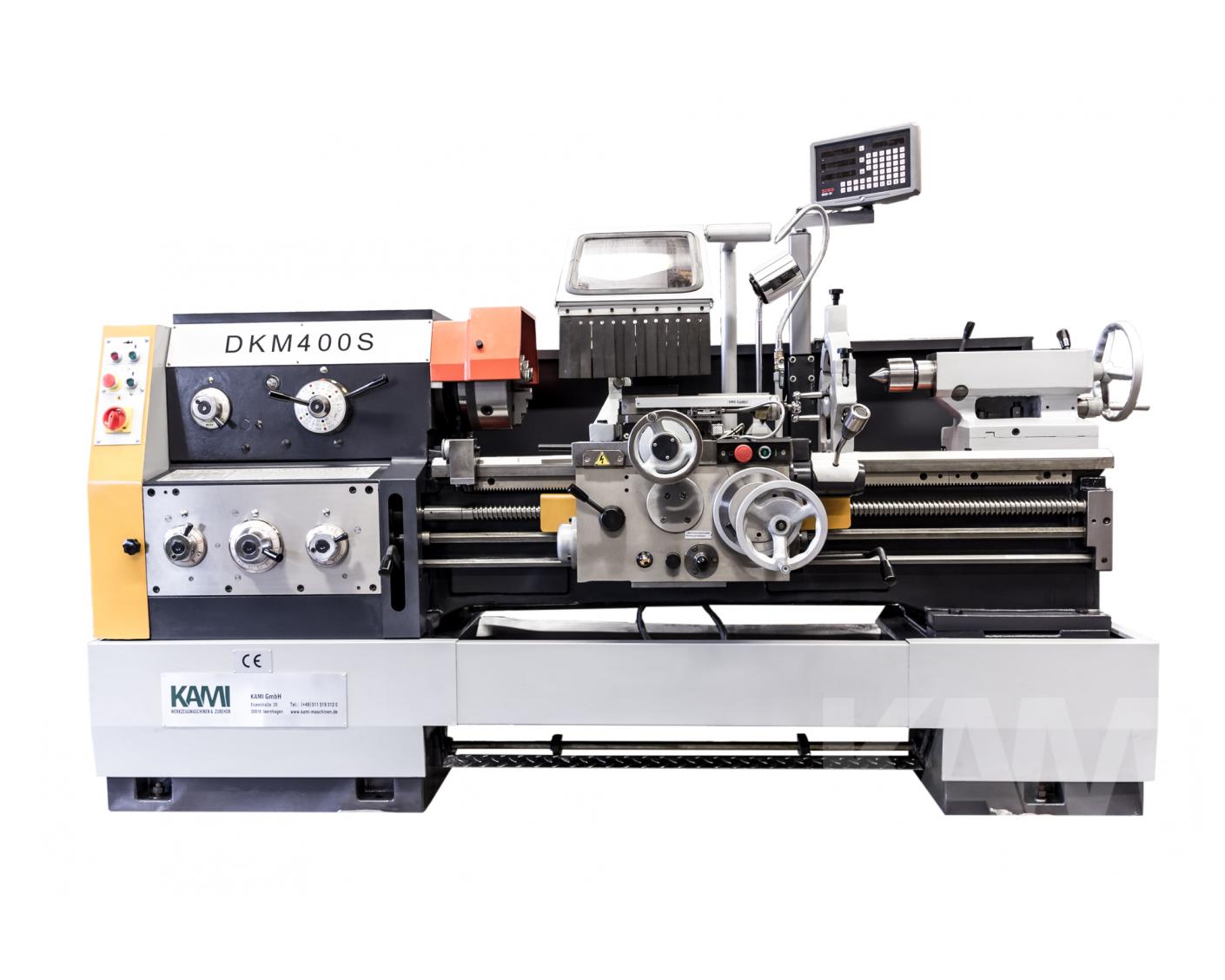

L+Z Drehmaschine - DKM 400S

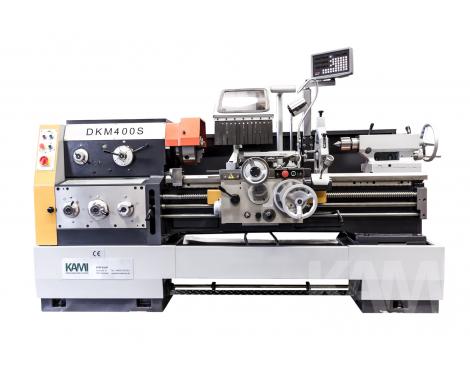

Abbildung ähnlich

DKM 400S

L+Z Drehmaschine

Präzise Leit- und Zugspindeldrehmaschine in schwerer Ausführung für eine hohe Spanleistung. Die schräg verzahnten Getrieberäder und das schwere, durchgehende, verwindungsarme Maschinenbett sorgen für einen vibrations- und geräuscharmen Lauf. Einfache Richtungsänderung des Vorschubes durch Einhandhebeltechnik.


Technische Daten

Spitzenhöhe 200 mm
Spitzenweite
Umlaufdurchmesser über Bett 400 mm
Umlaufdurchmesser über Support 220 mm
Spindelbohrung 52 mm
Spindelnase Bajonett DIN 55027 KK6
Drehzahlbereich 9-1600 U/min (24 Stufen)
Bereich Längsvorschübe 0,028 - 6,43 mm/U; 93 Stufen
Bereich Planvorschübe 0,012 - 2,73 mm/U; 93 Stufen
Metrische Gewinde 0,5 - 224; 48 Stufen
Zollgewinde 72 - 1/8 tpi; 46 Stufen
Modulgewinde 0,5 - 112; 42 Stufen
Diametralgewinde 56 - 1/4 DP; 42 Stufen

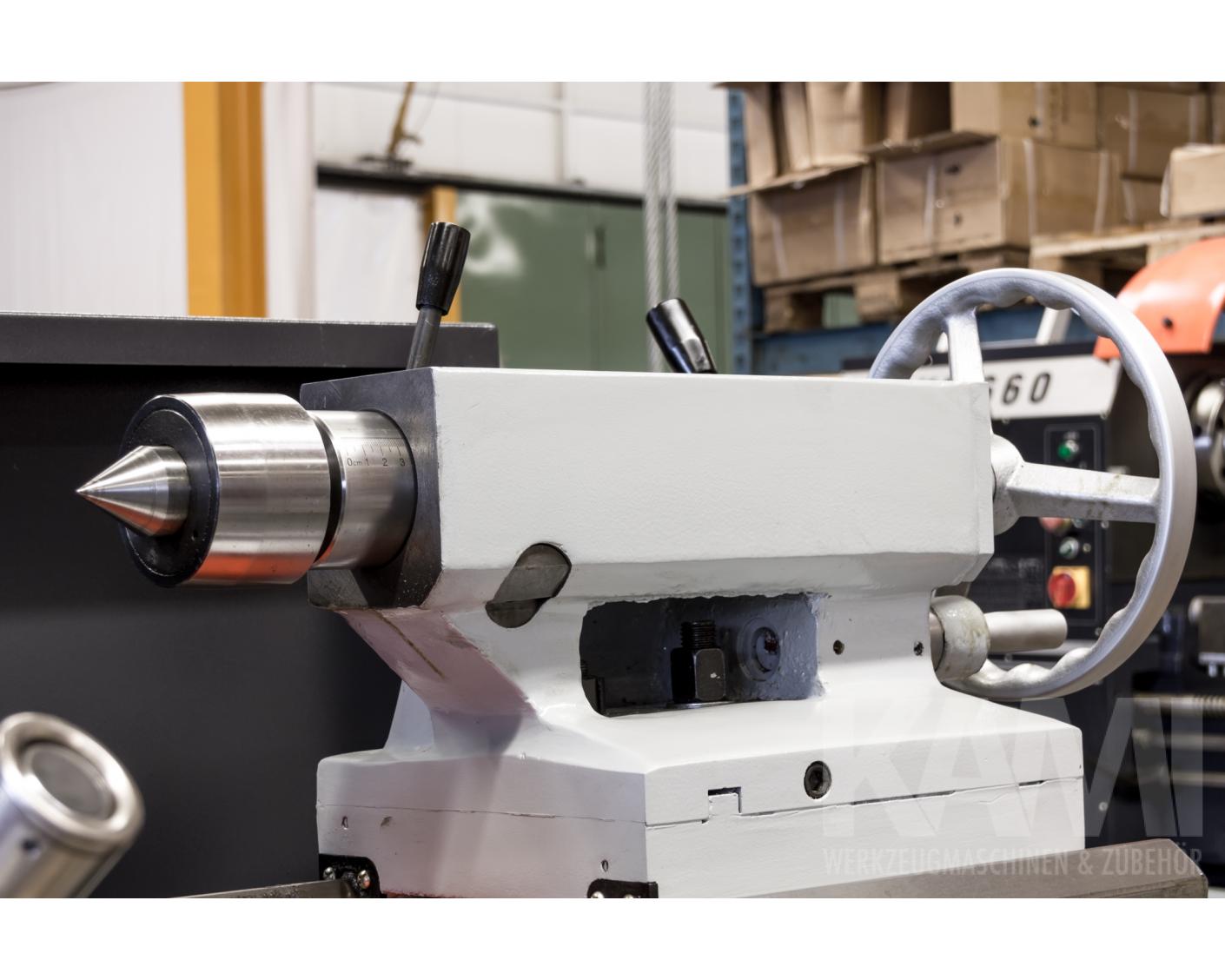

Pinolenweg 150 mm
Pinolenaufnahme Morse Konus 5
Motorleistung 7,5 kW
Umlaufdurchmesser in der Kröpfung 710 mm
Pinolen-ø 75 mm
Gewicht 2.100,00 kg
Abmessungen 2672 x 975 x 1230 mm

Dokumente

Ausstattung

  • gefertigt nach DIN 8606
  • deutsche Spindelnase DIN 55027 Bajonett
  • Eilgang in Längs und Plan

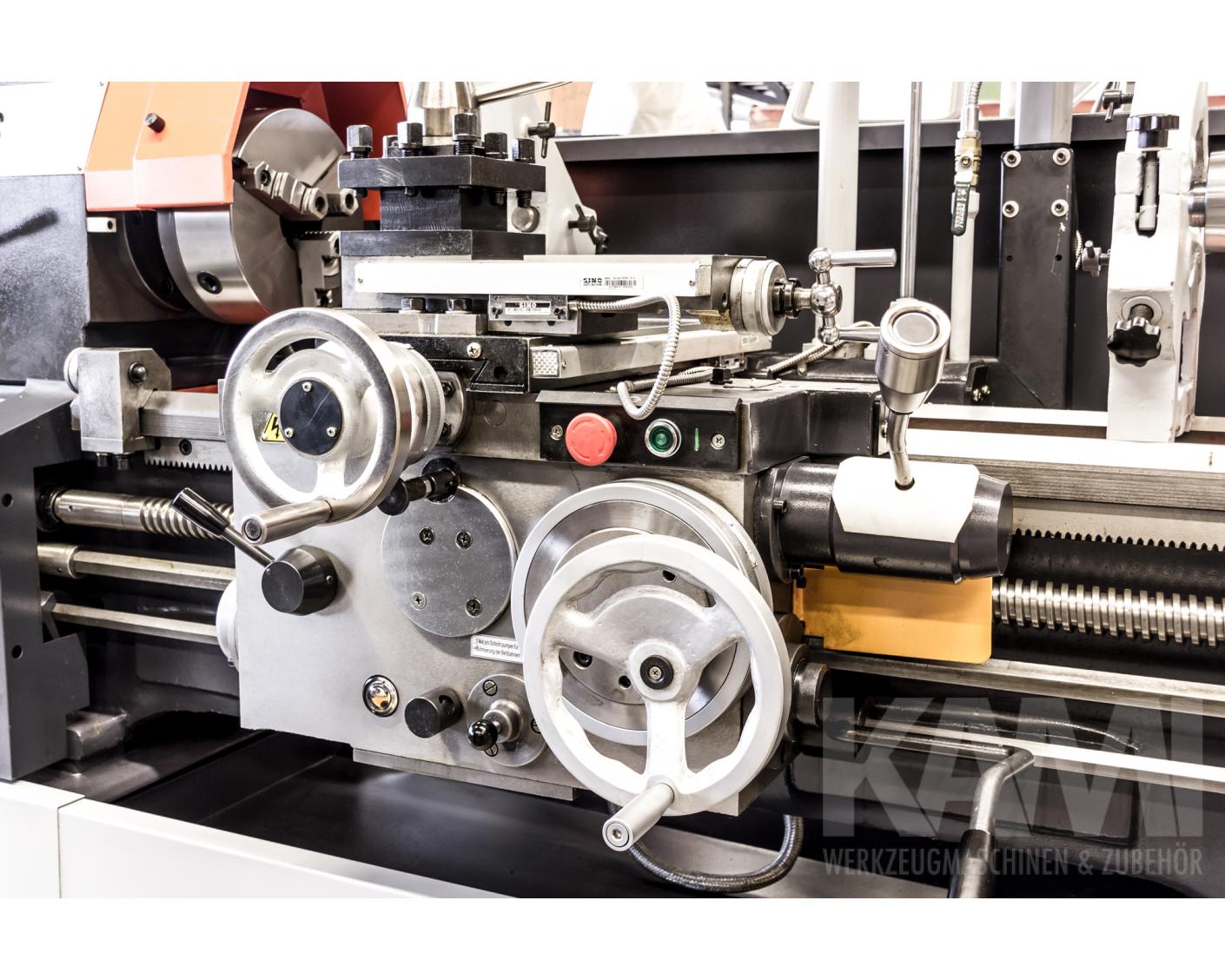

  • Überlastkupplung im Schlosskasten
  • elektromagnetisch gebremster Hauptmotor
  • mechanische Spindelbremse
  • Lamellenkupplung nachstellbar
  • Spindelkastenschmierung durch integrierte Pumpe

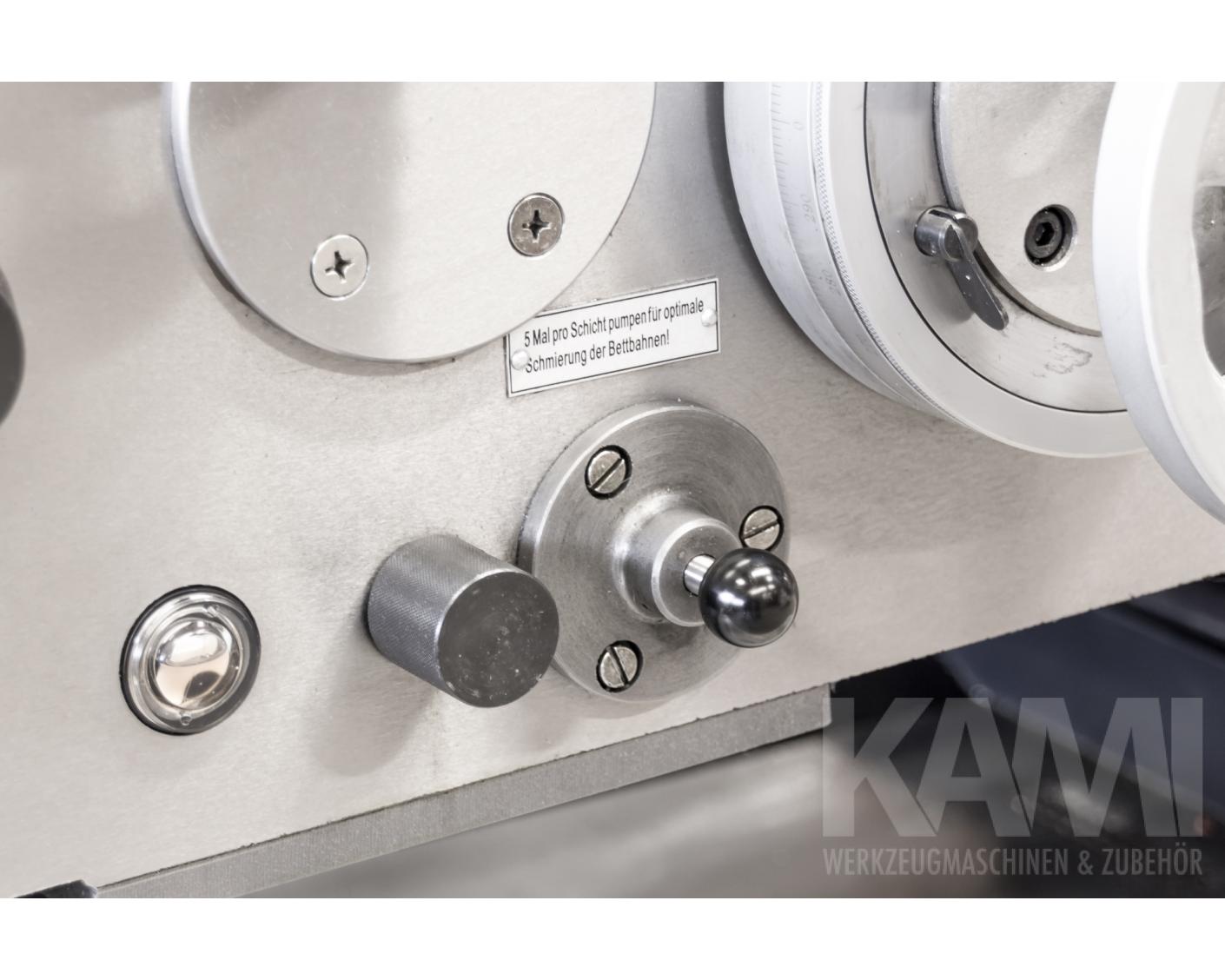

  • manuelle Bettbahn-Zentralschmierung
  • nachstellbare Hauptspindellager
  • Zahnräder schräg verzahnt, gehärtet und geschliffen
  • 3 Achsen digitales Messsystem
  • durchgehende Spritzschutzwand
  • Kühlmitteleinrichtung

Lieferumfang (Im Preis enthalten)

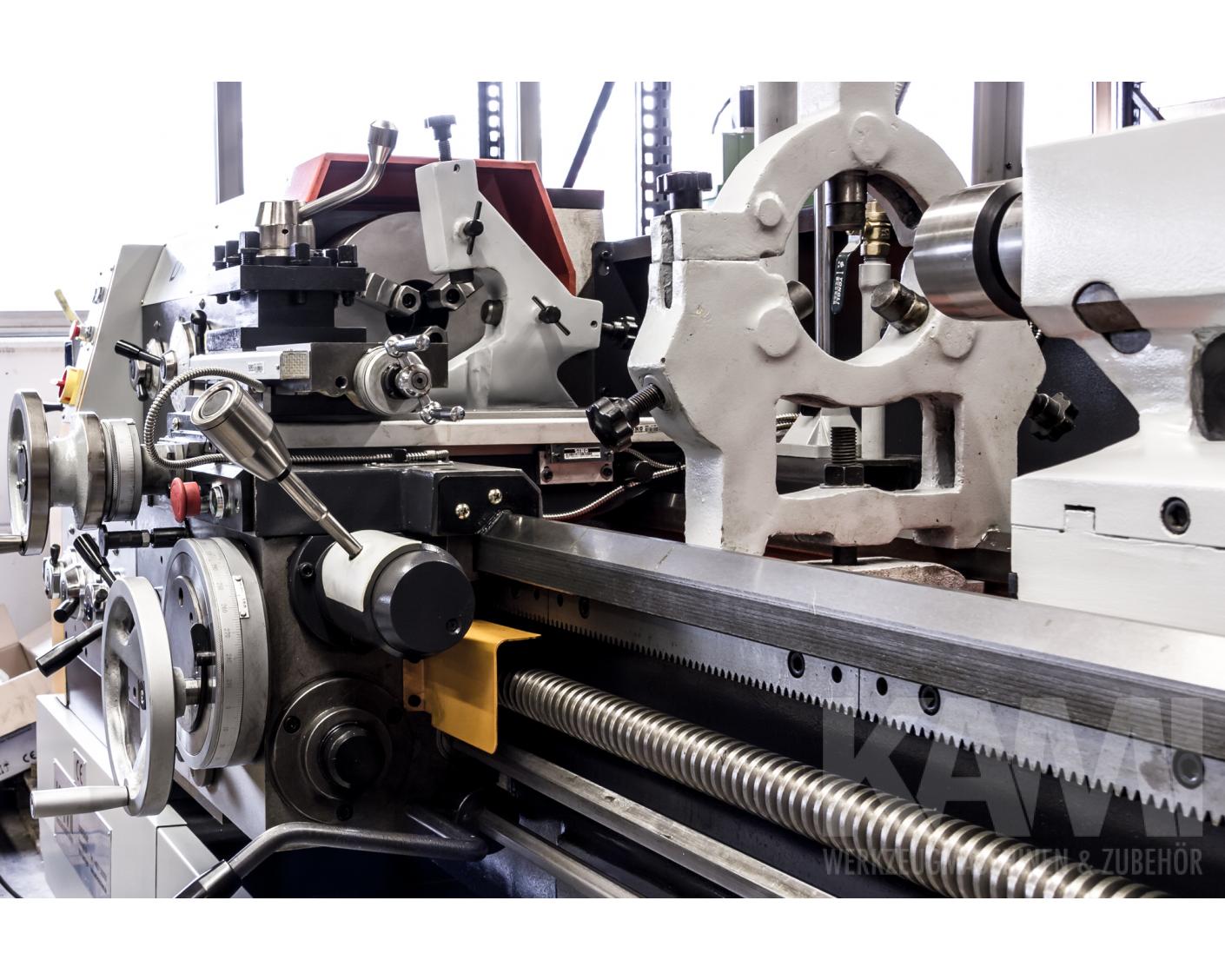

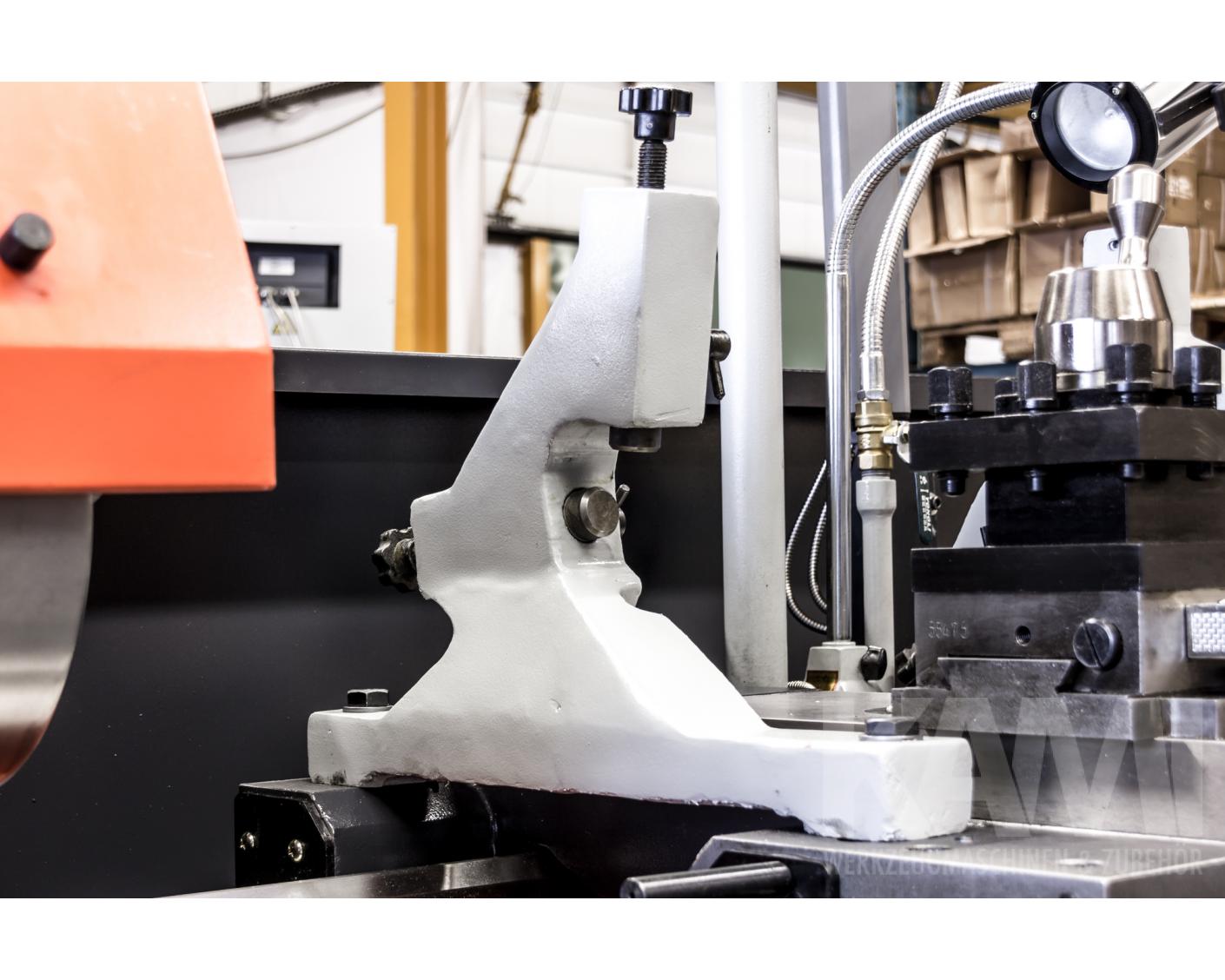

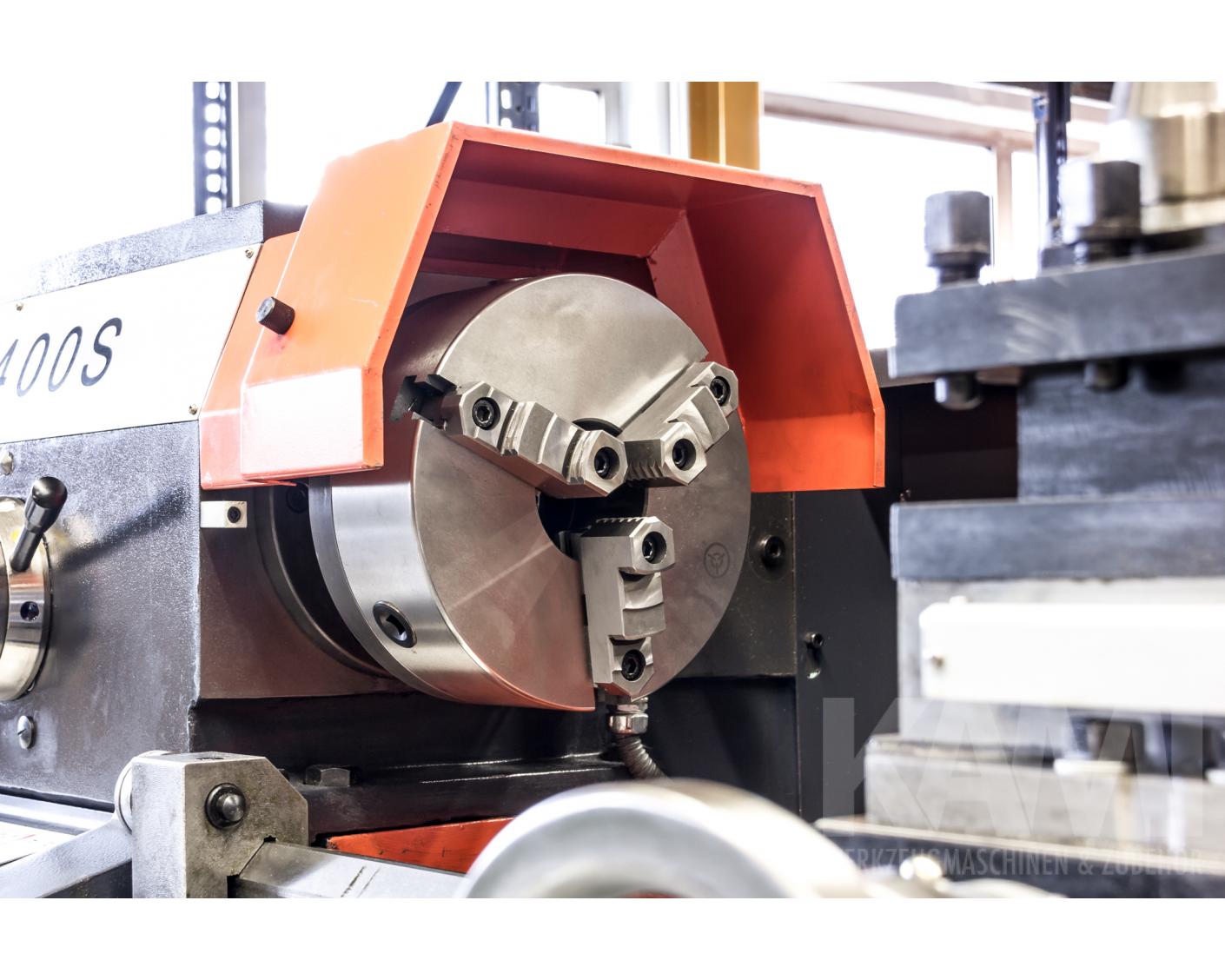

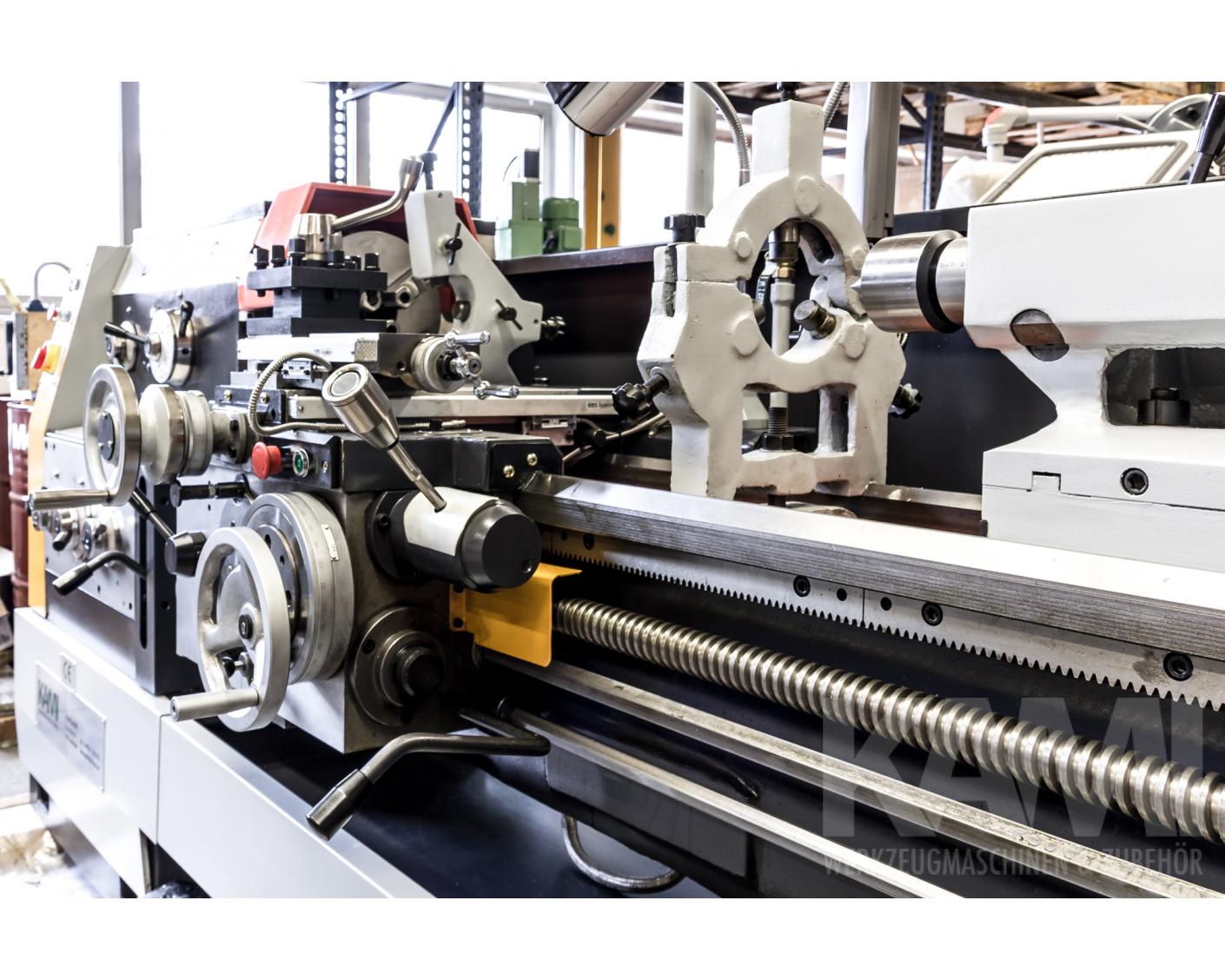

3-Backenfutter 250 mm, 4 Backenplanscheibenfutter 400 mm, Aufspannscheibe 350 mm, feste und mitlaufende Lünette

DKM 400S
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
