L+Z Drehmaschine - DKM 1000 DH

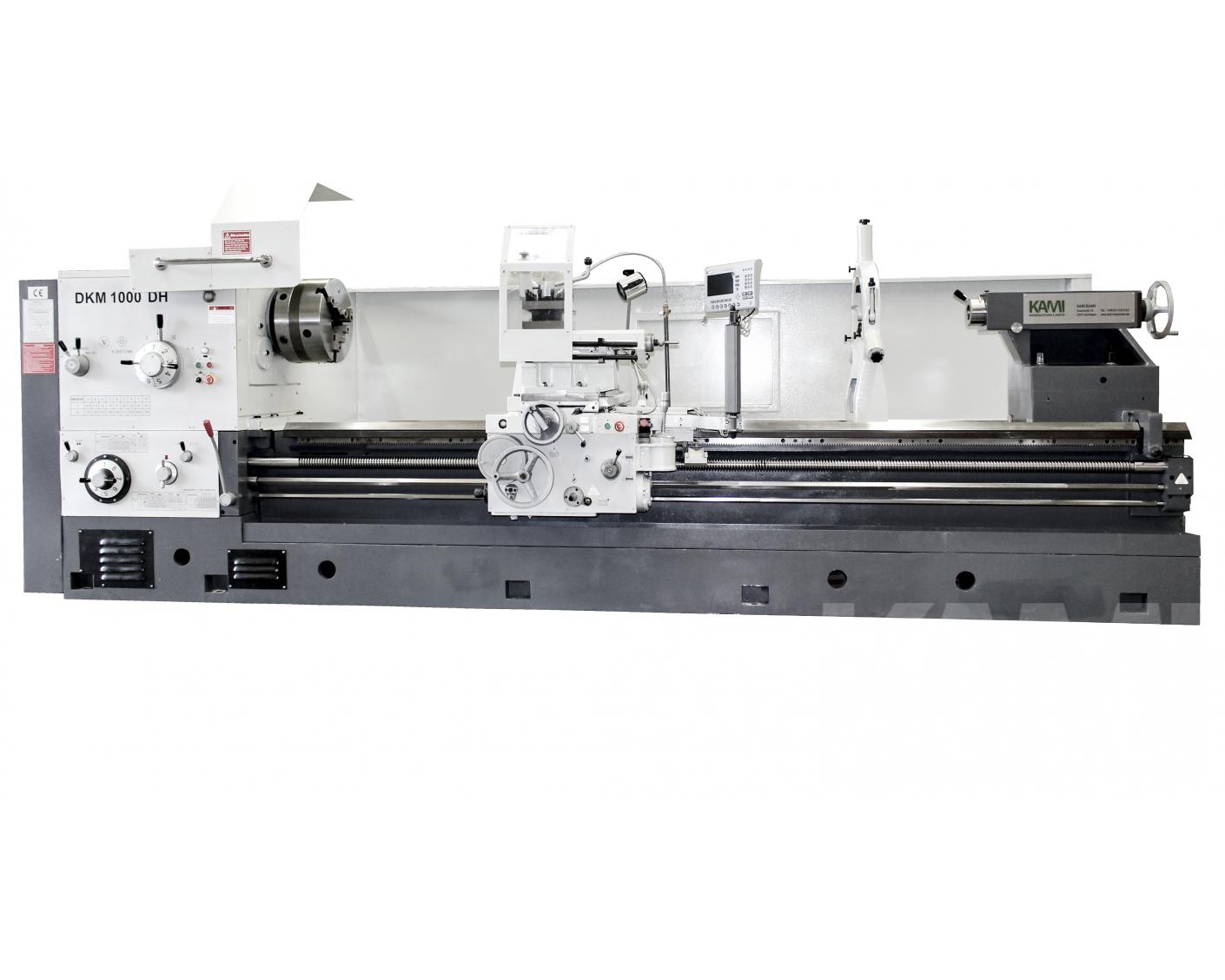

Abbildung ähnlich

DKM 1000 DH

L+Z Drehmaschine

Schwere L+Z Drehmaschine mit großer Spindelbohrung. Ideal für Schrupp- und Schlichtarbeiten bei großen Drehdurchmessern.

Highlights

  • hydraulische Kupplungs- und Bremssystem
  • Ausgereifte Getriebekonstruktion zur Übertragung der Motorleistung in hohe Drehmomente und starke Schnittkräfte
  • Durchgängiges, 600 mm breites Bett zur Aufnahme große Schnittkräfte und hoher Werkstückgewichte.
  • Vorschub Bedienung über Einhandhebeltechnik mit Eilgangfunktion

Technische Daten

Spitzenhöhe 500 mm
Spitzenweite
Bettbreite 600 mm
Umlaufdurchmesser über Bett 1000 mm
Umlaufdurchmesser in der Kröpfung 1240 mm
Umlaufdurchmesser über Support 680 mm
Spindelbohrung 120 mm
Spindelnase Camlock D1-15/MK6
Drehzahlbereich (18) 5,5 - 730 U/min
Bereich Längsvorschübe (64) 0,1 - 24.30 mm/U
Bereich Planvorschübe (64) 0,05 - 12.15 mm/U
Eilgang Längs 4000 mm/min
Eilgang Plan 2000 mm/min
Metrische Gewinde (52) 1 - 240 mm
Zollgewinde (26) 14 - 1 TPI
Modulgewinde (53) 0,5 - 120 mm
Diametralgewinde (24) 28 - 1 DP
Pinolendurchmesser 120 mm
Pinolenweg 240 mm
Pinolenaufnahme Morse Konus 5
Motorleistung 11 kW optional 15kW
Gewicht 7.900,00 kg
Abmessungen 7400 x 1170 x 1250 mm

Dokumente

Ausstattung

  • 120mm Spindelbohrung
  • Hydraulikupplung nachstellbar
  • Hydraulik Bremssystem für Hauptspindel
  • Eilgang in Längs und Plan
  • Überlastkupplung im Schlosskasten
  • Spindelkastenschmierung durch integrierte Pumpe
  • manuelle Bettbahnschmierung
  • nachstellbare Hauptspindellager
  • Zahnräder gehärtet und geschliffen
  • Bettbrücke
  • Kühlmitteleinrichtung
  • Digitalanzeige

Lieferumfang (Im Preis enthalten)

Digitales Messsystem fertig montiert, 3-Backenfutter 315 mm, DIN 55029 4-Backenplanscheibenfutter 630 mm, feste Lünette 20 - 200 mm, mitlaufende Lünette 20 -135 mm, deutsche Betriebsanleitung

Bilder

DKM 1000 DH
Preis auf Anfrage

Fragen Sie nach unserem Messepreis

Verfügbarkeit: Auf Anfrage

Der Versand des Artikel erfolgt per Spedition. Bitte erfragen Sie vorher die zusätzlichen Versandkosten.
